Yleiskatsaus
Kameranäkymä HCL:ssä tarjoaa reaaliaikaisen visuaalisen kuvan PLT:stä tukemaan tarkkaa sijoittamista, kohdistusta, tarkastusta ja varmennustehtäviä.
Sekä PLT 300 että PLT 400 käyttävät samaa ydinkameranäkymän konseptia, kun taas PLT 400 sisältää lisäasetuksia ja päällekkäisvaihtoehtoja edistyneempiin käyttötapauksiin.

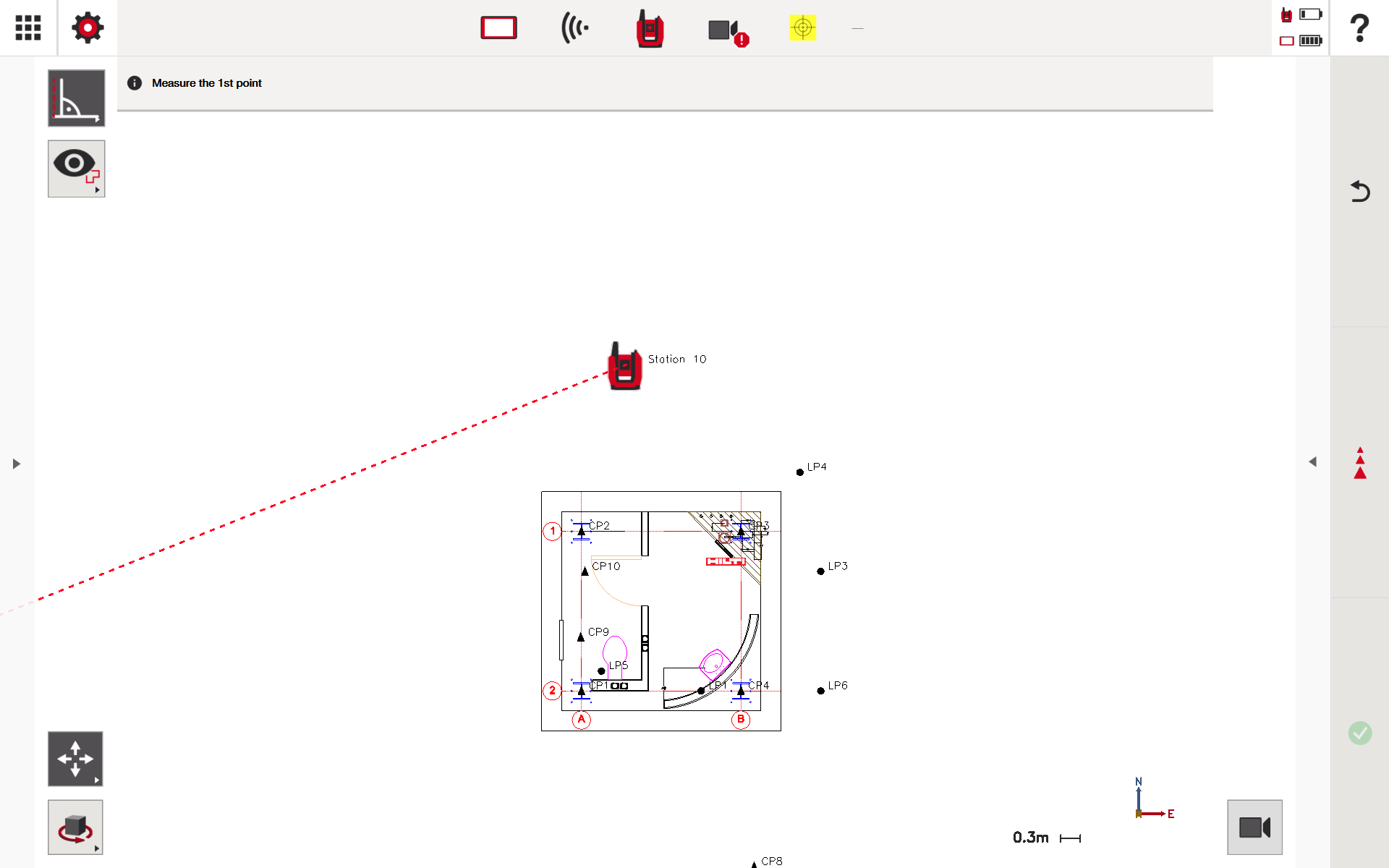

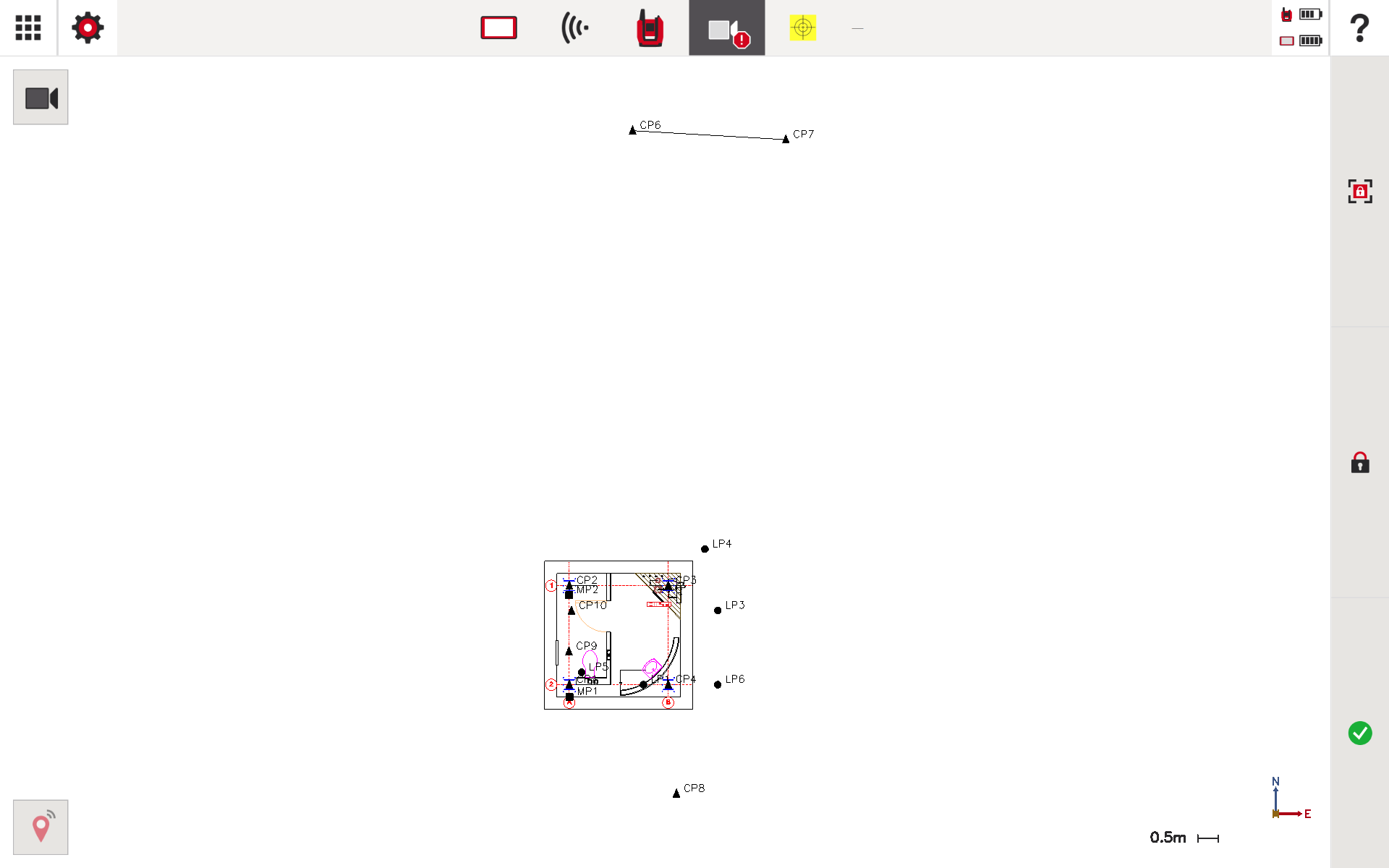

Kameranäkymän avaamiseksi avaa View CAD -sovellus ja napsauta kamerakuvaketta näytön yläosassa.
Esimerkki kamerakuvakkeesta: jos lukko-symboli näkyy, laite on lukittu kohteeseen

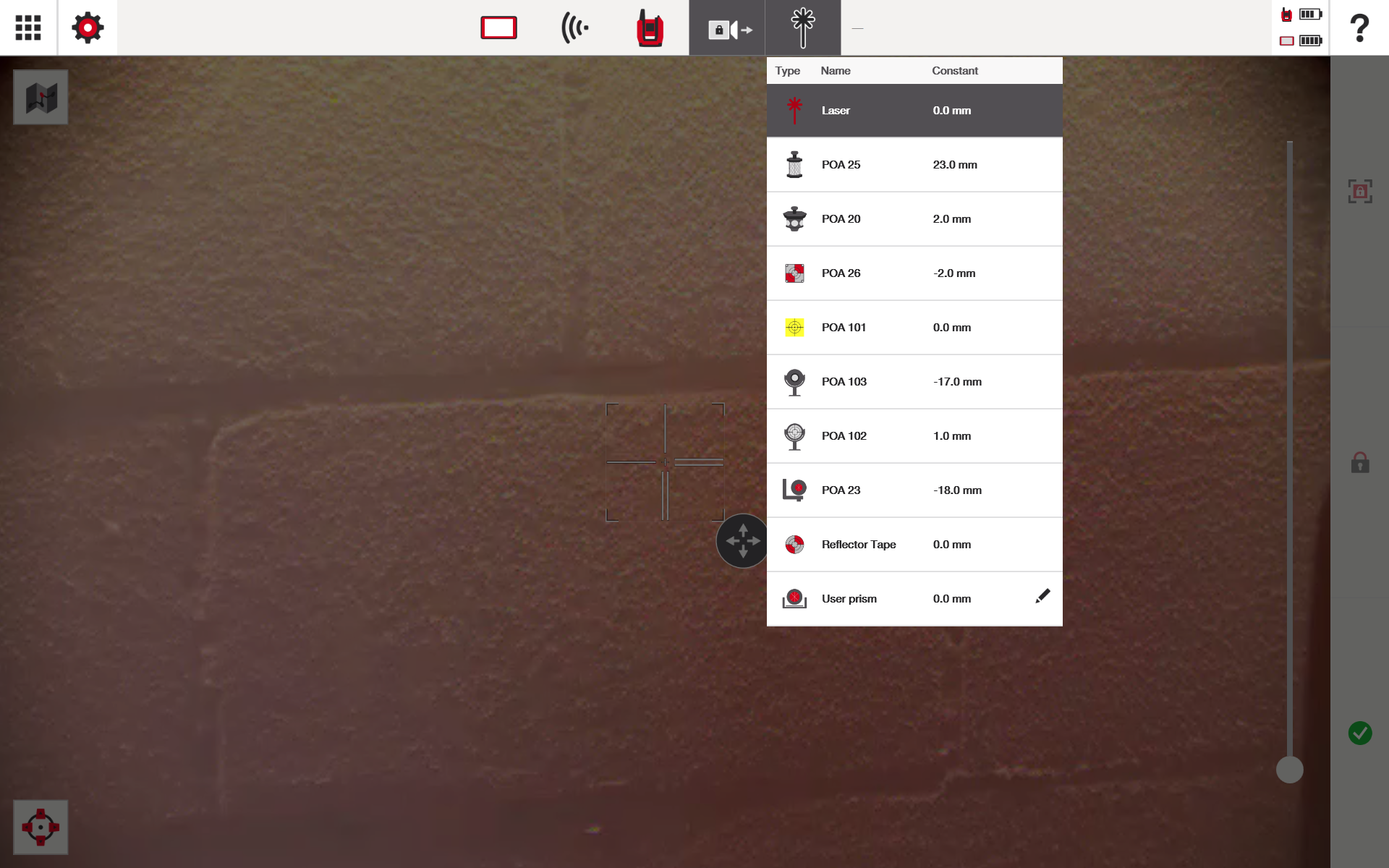

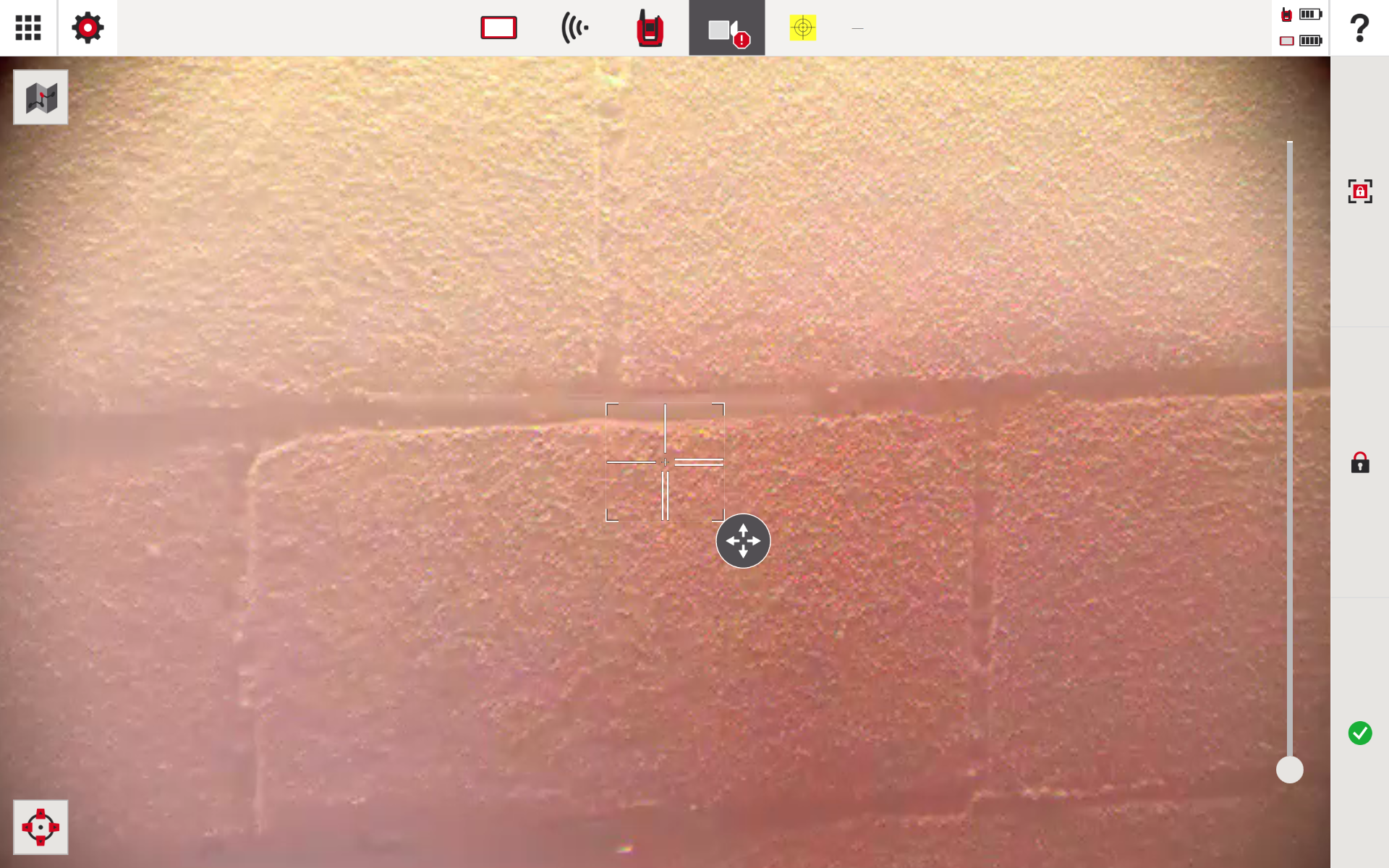

Kameranäkymä PLT 300 -demossa
Keskeiset käyttöliittymäelementit (PLT 300)
Reaaliaikainen kamerakuva koko näytöllä, oikealla puolella suurennuksen säätöliukusäädin
Näytön yläosassa voit valita prismatyypin tai kohteen tyypin sekä tarvittaessa laser-mittauksen
Keskellä oleva ristikkäismerkki osoittaa nykyisen kohdepisteen, ja liike- tai panorointimerkki näyttää suuntaa säätämällä, kun Smart Target on käytössä. Katso tämä artikkeli siitä, mistä älykkään kohteen valinta otetaan käyttöön.

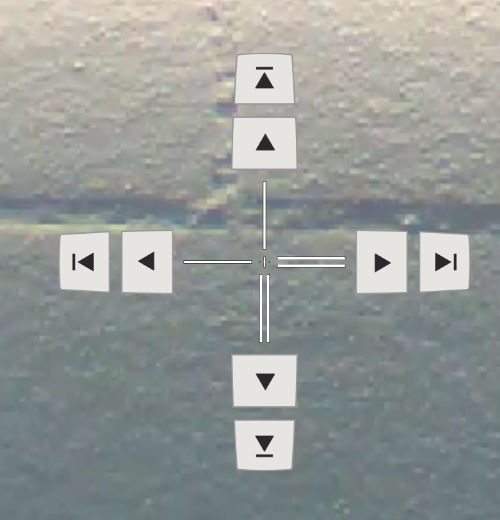

Vasemmassa alakulmassa oleva kuvake muuttaa ristikkäismerkin liikettä ja lisää painikkeita pieniin suuntasäätöihin
Lukituskuvake keskellä oikealla lukitsee PLT:n nykyisen näkymän
Vihreä valintamerkki oikeassa alakulmassa vahvistaa valitun kameran sijainnin PLT:ssä

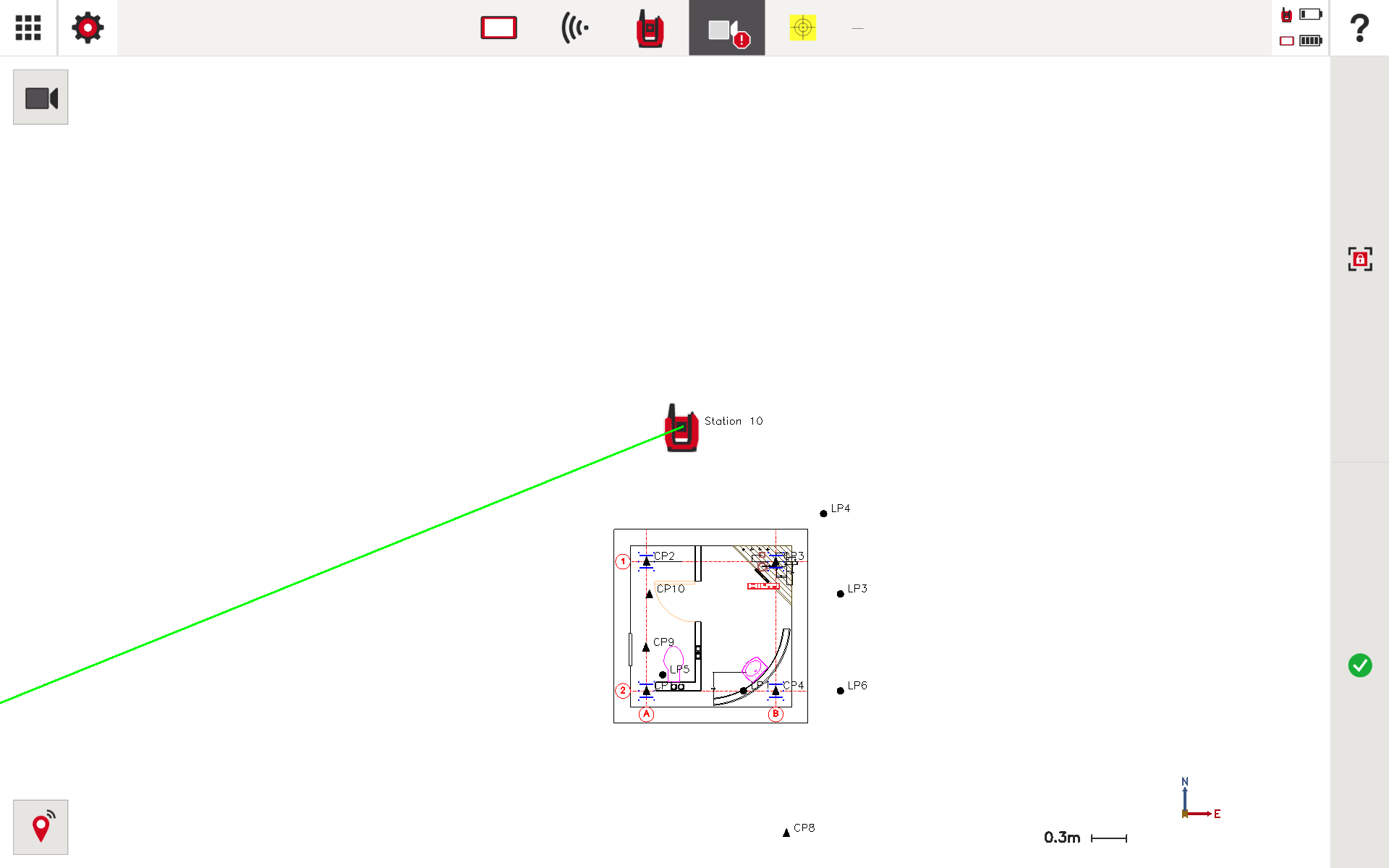

Kameranäkymässä napsauttamalla vasemmassa yläkulmassa olevaa karttakuvaketta avautuu piirroksen CAD-näkymä
Sitten napsauttamalla vasemmassa yläkulmassa olevaa kamerakuvaketta palaa kameranäkymään
Kun GPS on käytössä, tämä "etsi minut" -kuvake vasemmassa alakulmassa sallii PLT:n etsiä tablettia sallitun kulman sisällä, lisätietoja löytyy tästä artikkelista

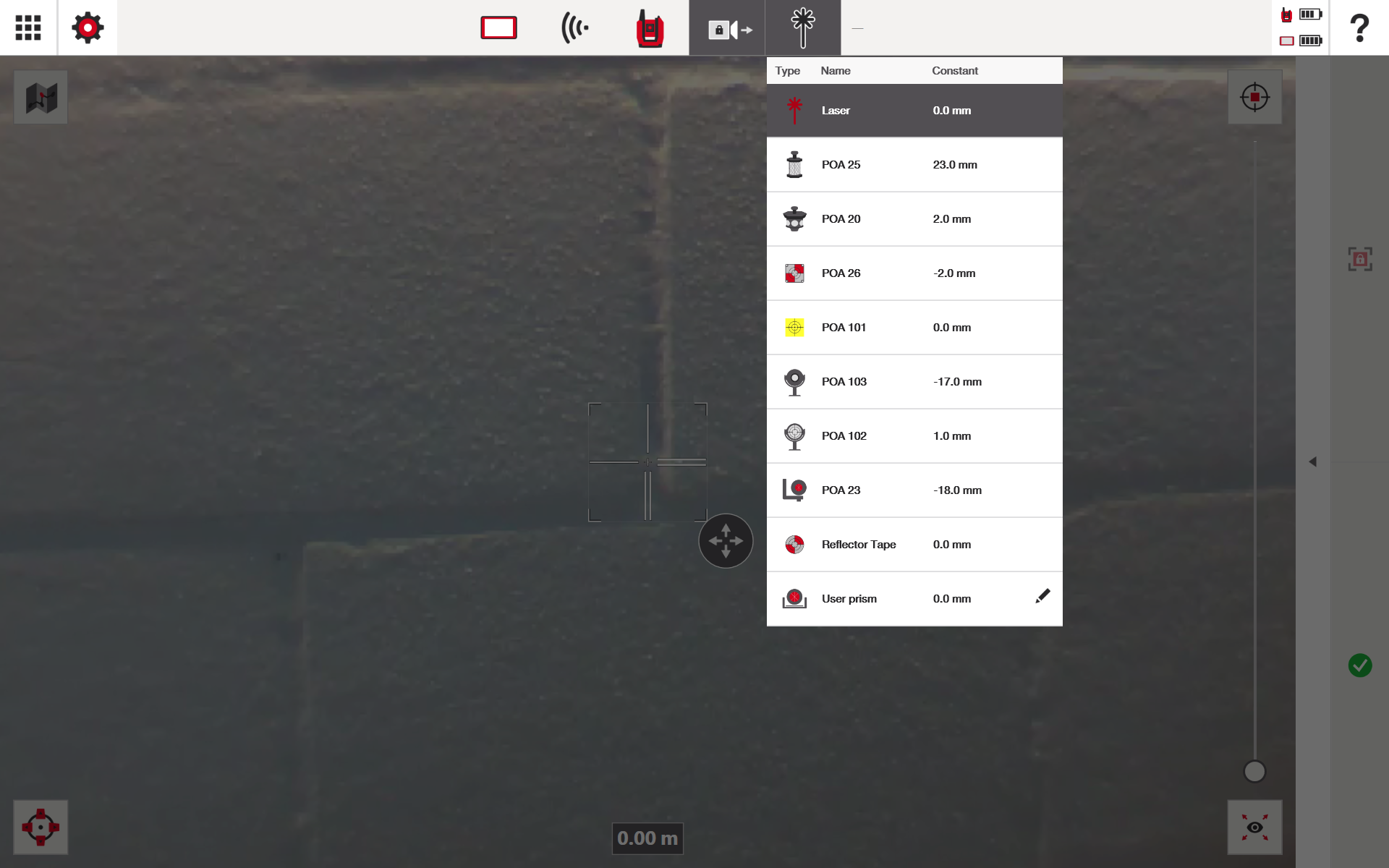

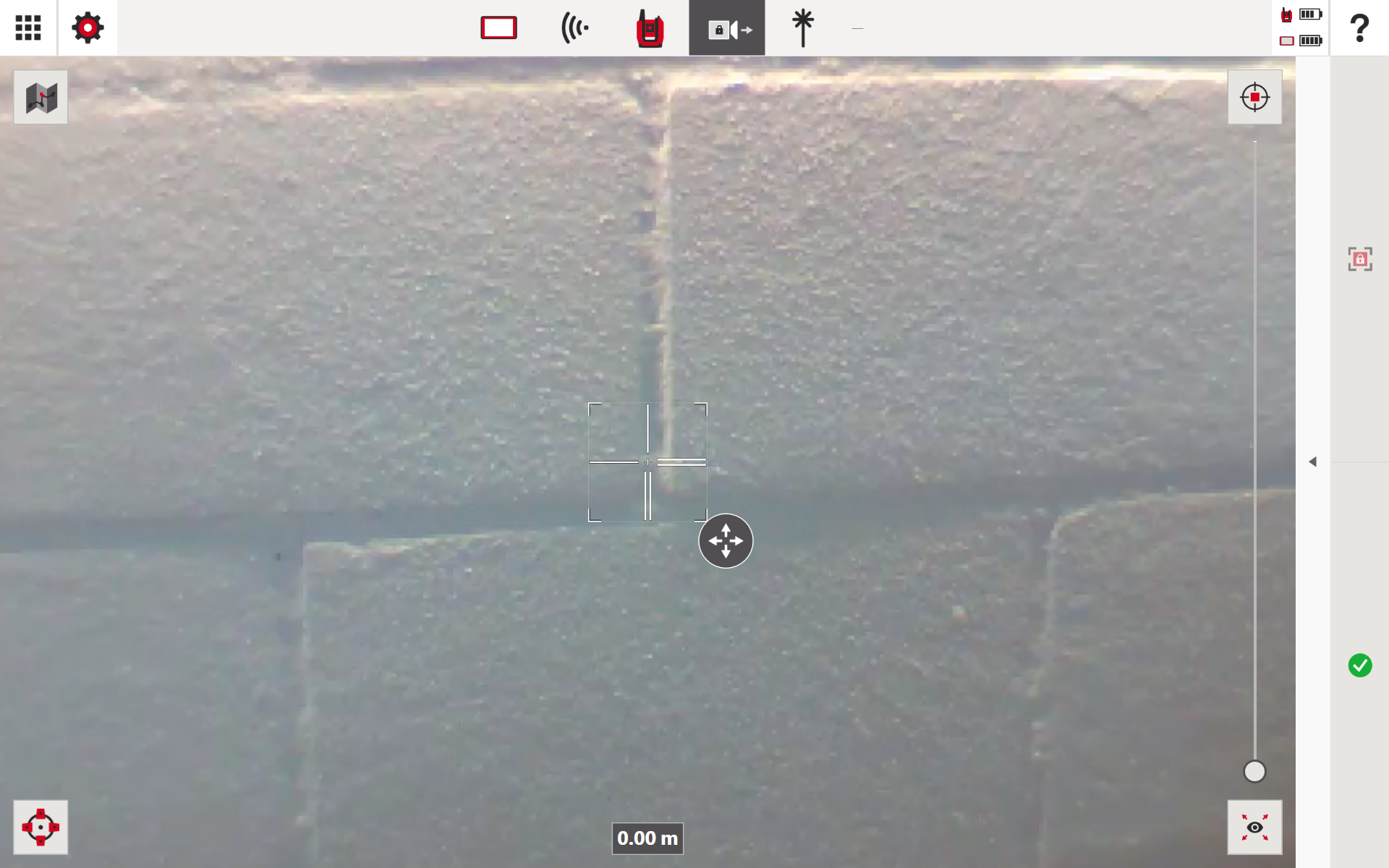

Kameranäkymä PLT 400 -demossa
Keskeiset käyttöliittymäelementit (PLT 400)
Reaaliaikainen kamerakuva koko näytöllä, oikealla puolella suurennuksen säätöliukusäädin
Suurennusliukusäätimen yläosassa oleva kuvake suurentaa kameran keskittääkseen kohteen ja tehdäkseen sen selvästi näkyväksi
Suurennusliukusäätimen alaosassa oleva kuvake pienentää kameranäkymää
Näytön yläosassa voit valita prismatyypin tai kohteen tyypin sekä tarvittaessa laser-mittauksen
Keskellä oleva ristikkäismerkki osoittaa nykyisen kohdepisteen, ja liike- tai panorointimerkki näyttää suuntaa säätämällä, kun Smart Target on käytössä. Katso tämä artikkeli siitä, mistä älykkään kohteen valinta otetaan käyttöön.

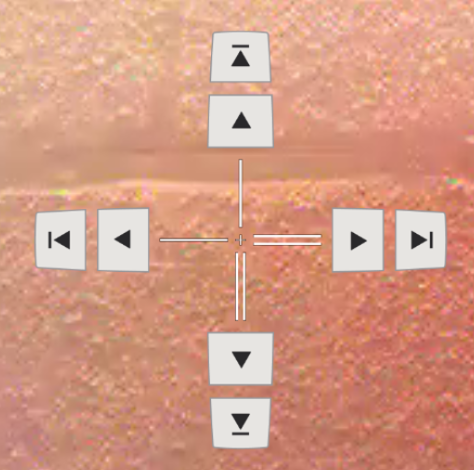

Vasemmassa alakulmassa oleva kuvake muuttaa ristikkäismerkin liikettä ja lisää painikkeita pieniin suuntasäätöihin
Vihreä valintamerkki oikeassa alakulmassa vahvistaa valitun kameran sijainnin PLT:ssä

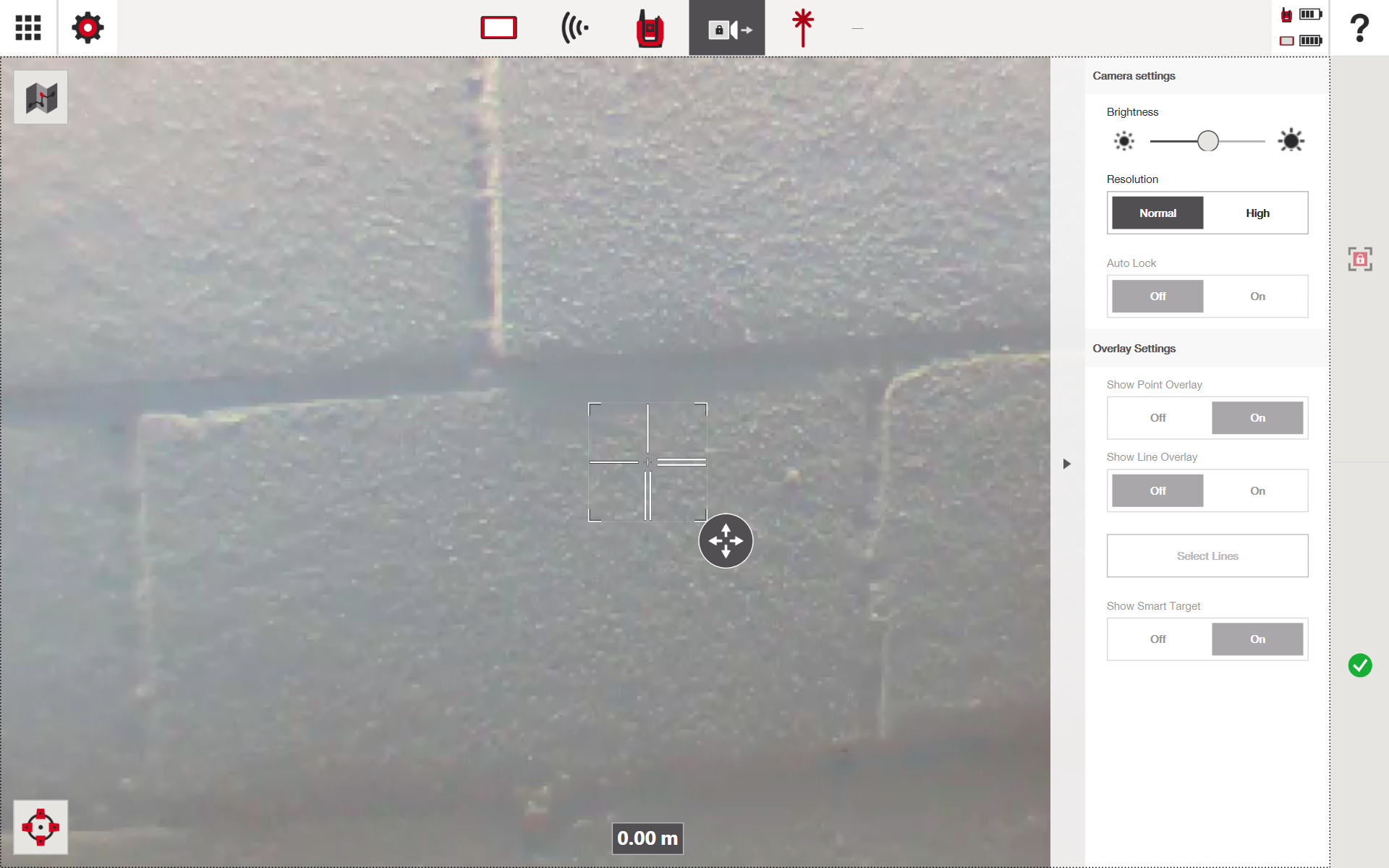

Kirkkauden liukusäädin säätää kameran valotusta, tehden kuvasta kirkkaamman tai tummemman
Resoluutioasetus parantaa reaaliaikaisen kamerasyötteen laatua, kun se on asetettu korkeaksi
Kun GPS on käytössä, tämä "etsi minut" -kuvake vasemmassa alakulmassa sallii PLT:n etsiä tablettia sallitun kulman sisällä, lisätietoja löytyy tästä artikkelista
Lisäominaisuudet PLT 400:lle

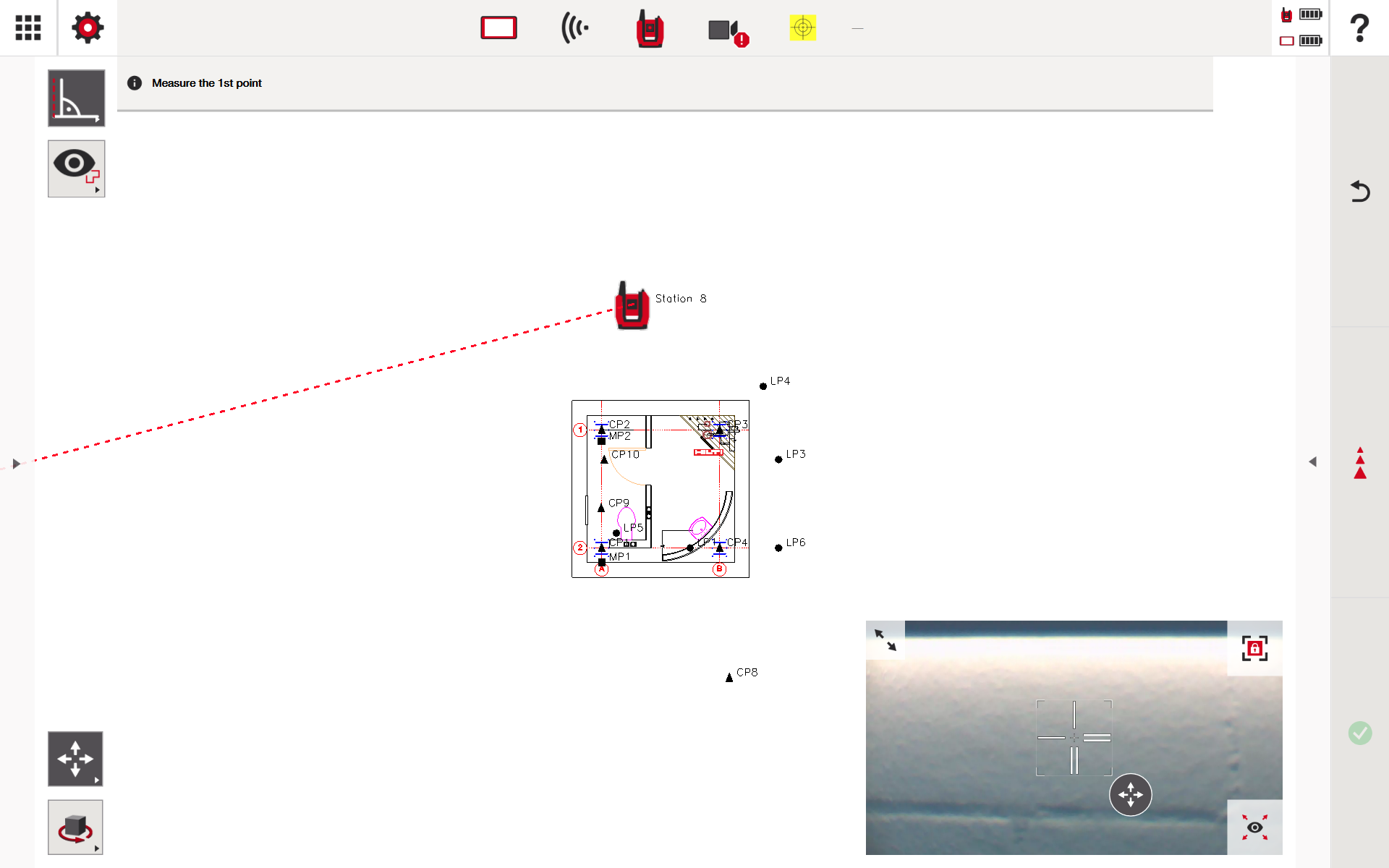

Napsauttamalla näitä nuolia pienemmässä kameranäkymässä kameranäkymä supistuu
Tämä kuvake oikeassa yläkulmassa etsii kohteen kameranäkymästä ja lukitsee prismiin tai kohteeseen
Tyypillinen työnkulku (PLT 300 & PLT 400)
- Avaa kameranäkymä
- Valitse prismakohteen tyyppi tai laser
- Aseta PLT 300 siten, että prisma tai kohde näkyy kameranäkymässä
- Kohdista kohde keskellä olevan ristikkäismerkin avulla
- Säädä tarvittaessa suurennusta paremman näkyvyyden saavuttamiseksi
- Napsauta lukituskuvaketta näytön oikeassa yläkulmassa
- Odota työkalun lukittumista prisma tai kohdeeseen, mikä näkyy kamerakuvakkeena lukko-symbolilla
Parhaat käytännöt (PLT 300 & PLT 400)
- Puhdista kameran linssi säännöllisesti optimaalisen kuvanlaadun varmistamiseksi
- Säädä kirkkautta ja resoluutiota PLT 400:ssa valaistusolosuhteiden mukaan
- Käytä päällekkäisyyksiä PLT 400:ssa vain tarpeen mukaan visuaalisen sekavuuden välttämiseksi
- Varmista kohdistus huolellisesti ennen jatkamista, erityisesti kun vaaditaan korkeaa tarkkuutta
