Yleiskatsaus yleisiin asetuksiin

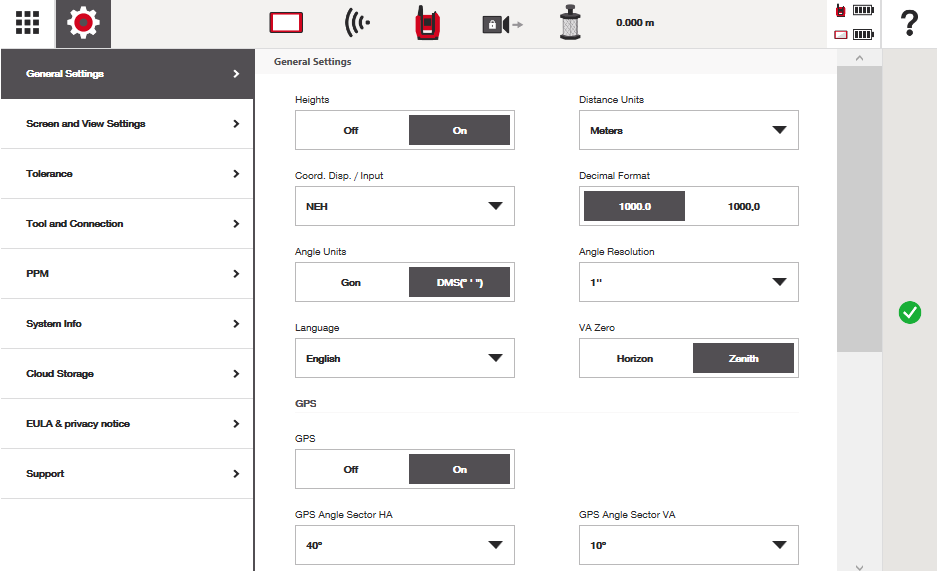

Yleiset asetukset -välilehti hallinnoi, miten arvot näytetään ja tulkitaan HCL:ssä. Se sisältää asetukset yksiköille, kielelle, kulman näytölle, GPS-toiminnalle, prisman ja kohteen käsittelylle sekä näppäimistölle.

Yleiset

Nämä asetukset vaikuttavat siihen, miten mittaukset, koordinaatit ja kulmat näytetään sovelluksen eri osissa.

Korkeudet

Tämä asetus mahdollistaa korkeusarvojen käytön mittauksissa, asemoinnissa ja CAD-näkymässä.

Useimmissa 2D-suunnittelutöissä suositellaan, että tämä on pois päältä
Kun työskennellään 3D-piirustusten tai korkeusperusteisten työnkulkujen kanssa, tämän tulee olla päällä

Kun korkeudet ovat käytössä, myös kokonaisaseman aseman korkeuden asetus tarvitaan, jotta laite tietää, kuinka korkealla se on työmaalla.

Etäisyysyksiköt

Valitse etäisyysyksiköt, joita käytetään koko sovelluksessa, esimerkiksi metri, jalka tai millimetri. Tämä vaikuttaa siihen, miten etäisyydet näytetään ja syötetään.

Koordinaattien näyttö / syöttö

Valitse, miten koordinaatit näytetään ja syötetään järjestelmässä.

NEH (Pohjoinen, Itä, Korkeus) on oletus
Muita koordinaattijärjestyksiä voidaan valita projektin tai alueellisten standardien mukaan

Tämä asetus vaikuttaa koordinaattien syöttökenttiin, pisteiden tietoihin ja CAD-näyttöihin.

Desimaalimuoto

Valitse, näytetäänkö desimaaliluvut käyttäen:

Pistettä (.)
Pilkkua (,)

Tämän tulisi vastata alueellisia numeerisen muotoilun standardeja.

Kulmayksiköt

Valitse, miten kulmat näytetään:

Gradianit (Gon)
Asteet, minuutit, sekunnit (DMS)

Tämä vaikuttaa kaikkiin kulma-arvoihin, jotka näkyvät asemoinnin, suunnittelun ja mittauksen aikana.

Kulman resoluutio

Valitse pienin kulman resoluution askel, jota tarvitset kulmamittauksissasi. Korkeampi resoluutio tarjoaa tarkempia kulman lukemia.

Kieli

Valitse sovelluksessa käytettävä kieli. Tämä vaikuttaa valikoihin, asetuksiin, pikanäppäimiin ja näytöllä olevaan tekstiin.

VA Nolla

Valitse, mihin pystysuoran kulman (VA) nollaviite asetetaan.

Horisontti – Pystysuora kulma lukee nollaksi, kun kaukoputki on vaakatasossa (katsoo suoraan eteenpäin).
Zenit – Pystysuora kulma lukee nollaksi, kun kaukoputki osoittaa suoraan ylöspäin.

Tämä asetus muuttaa, miten pystysuoria kulmia tulkitaan ja näytetään. Teodoliittisovelluksen käyttö auttaa sinua hahmottamaan nämä kulma-arvot nopeasti.

GPS

Nämä asetukset hallinnoivat, miten tabletin GPS-tietoja käytetään apuna suuntaamisessa ja prisman etsinnässä. Katso tämä artikkeli saadaksesi syvällisemmän ymmärryksen siitä, miten voit soveltaa tätä työnkulussasi.

GPS

Ota GPS-käyttö käyttöön tai pois käytöstä. Kun GPS on käytössä ja sitä käytetään ulkona, GPS voi auttaa järjestelmää suuntaamaan työkalun likimääräiseen sijaintiisi.

GPS-kulma-alue HA / VA

Määrittää vaakasuoran ja pystysuoran kulman alueen, jonka työkalun tulee kiertyä, kun GPS:tä käytetään auttamaan työkalun kääntämisessä kohti sijaintiasi ennen prisman etsinnän aloittamista. Tämän alueen rajoittaminen voi vähentää tarpeetonta kiertoa ja parantaa reagointikykyä.

Prisma / Kohde

Nämä asetukset hallinnoivat, miten kokonaisasema etsii ja seuraa prismoja tai kohteita.

Kulma-alue HA / VA

Määrittää vaakasuoran ja pystysuoran kulman alueen, jolla kokonaisasema etsii prismoja tai kohteita. Pienemmät kulma-alueet voivat nopeuttaa kohteen hankintaa, kun taas suuremmat alueet lisäävät etsinnän kattavuutta.

Ennakoiva etsintä

Valitse, kuinka kauan järjestelmä jatkaa ennakoivaa etsintää prismalle tai kohteelle sen jälkeen, kun se on tilapäisesti kadonnut. Tämä mahdollistaa työkalun seuraavan prismojen odotettua liikettä, kun ne ovat lyhyesti esteen takana.

Automaattinen lukitus foliolle

PLT 300:ssa automaattinen lukitus on aina käytössä eikä sitä voi poistaa. Kytkinvalinta ei ole näkyvissä.
PLT 400:ssa automaattinen lukitus voidaan kytkeä päälle tai pois päältä yleisissä asetuksissa tai suoraan kameranäkymässä

Katso tämä artikkeli saadaksesi lisätietoja siitä, miten voit käyttää tätä työnkulussasi.

Kun tämä on käytössä, järjestelmä tunnistaa automaattisesti yhteensopivan prismafolion kameranäkymässä ja siirtyy kohteen keskelle. Tämä on suositeltavaa useimmissa suunnittelu- ja mittaustyönkulkuissa.

Näppäimistö

Nämä asetukset hallinnoivat näppäimistön käyttäytymistä ja syöttöapua.

Näppäimistön kieli

Valitse näytöllä käytettävän näppäimistön kieli. Tämä voi olla eri kuin sovelluksen kieli tarvittaessa.
