Application Distance entre Points - Comment faire

Cet article explique comment mesurer les distances entre des points dans le fichier CAO affiché. Si vous devez effectuer des mesures avec la station totale entre des points pour obtenir la distance, il est probable que vous recherchiez l’application missing line.

Démo de l’application Distance entre Points

Comment mesurer la distance entre des points ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

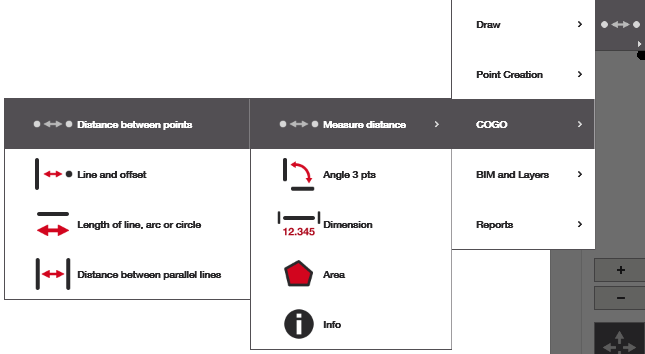

2. Ouvrez l’application : Soit depuis l’écran d’accueil, soit depuis le menu latéral en vue CAO.
   1. Si vous n’avez pas l’« Application Distance entre Points » sur l’écran d’accueil, sélectionnez ajouter un raccourci et ajoutez l’application affichée ci-dessous.
3. Sélectionnez deux points et mesurez : Suivez les instructions pour obtenir votre résultat.

Les points que vous sélectionnez doivent devenir rouges et une ligne rouge doit apparaître entre eux. Cliquez ensuite sur la coche verte à droite et les informations de mesure apparaîtront en haut à droite.

Comprendre le résultat

Une fois que vous avez appuyé sur la coche verte, vous pouvez voir votre résultat. Dans le menu contextuel qui apparaît en haut à droite de l’écran, vous pouvez désormais voir les informations de mesure. D’abord, il y a les noms des deux points suivis de la « longueur de pente » qui mesure la distance complète (diagonale) entre les points en tenant compte de la différence de hauteur.

Ensuite, il y a l’« inclinaison de la pente » qui vous donne les degrés d’inclinaison de la ligne reliant vos deux points choisis.

La « distance horizontale » vous donne alors la distance sans prendre en compte les différences de hauteur entre les points et la « différence de hauteur » est la distance verticale entre les points.

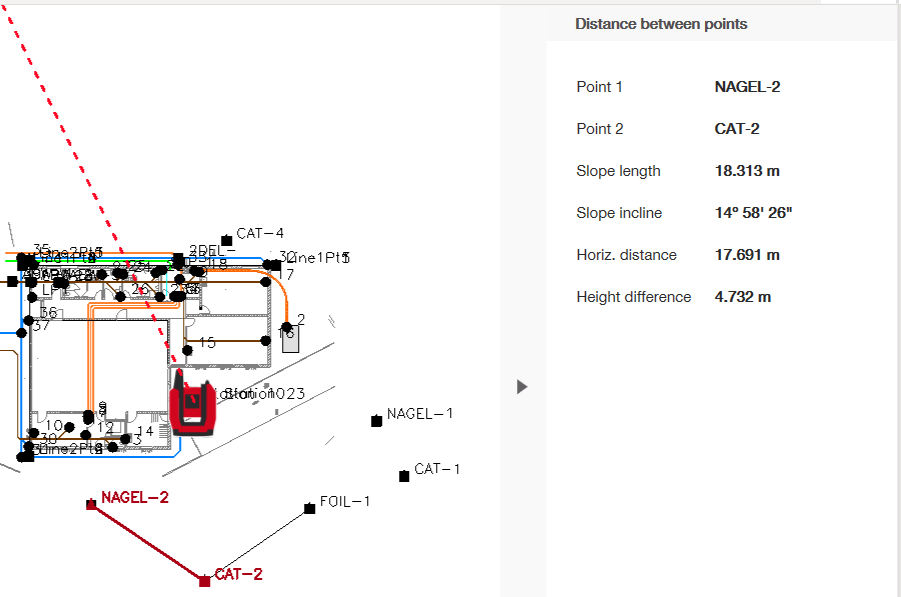

Dans l’exemple ci-dessous, les deux points ont une différence de hauteur de 4,7 m, donc la « longueur de pente » ou distance totale de 18,3 m est différente de la distance horizontale de 17,7 m.
