Cet article explique comment mesurer la distance entre les points dans le fichier CAO affiché. Si vous devez effectuer des mesures avec la station totale entre les points pour obtenir la distance, vous recherchez probablement l'application ligne manquante.
Comment mesurer la distance entre deux points ?
- Ouvrez votre projet : commencez par ouvrir n'importe quel projet sur votre tablette.

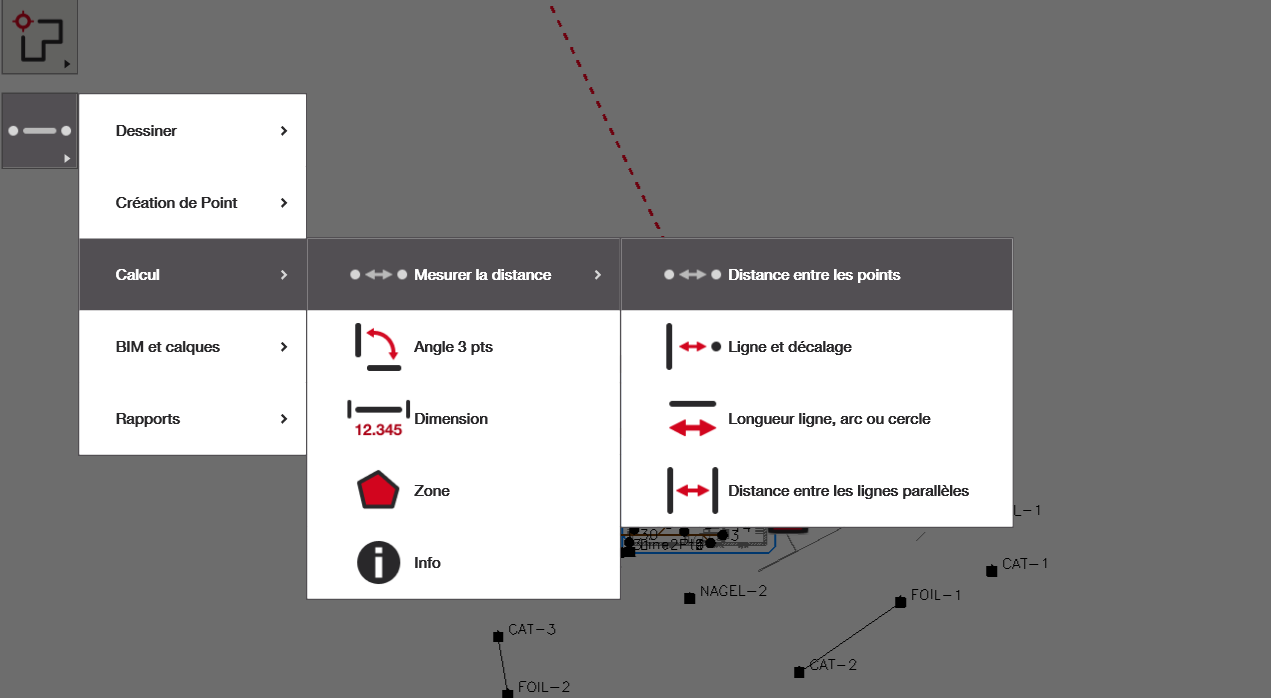

- Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue DAO.
- Sélectionnez deux points et mesurez : suivez les instructions pour obtenir votre résultat.
Les points que vous sélectionnez doivent devenir rouges et une ligne rouge doit apparaître entre eux. Cliquez ensuite sur la coche verte à droite et vos informations de mesure apparaîtront en haut à droite.
Comprendre le résultat
Une fois que vous avez appuyé sur la coche verte, vous pouvez voir votre résultat. Dans le menu contextuel qui apparaît en haut à droite de l'écran, vous pouvez désormais voir les informations de mesure. Vous trouverez d'abord les noms des deux points, suivis de la « longueur » qui mesure la distance totale (diagonale) entre les points en tenant compte de la différence de hauteur.
Vient ensuite « l'inclinaison » qui vous donne le degré d'inclinaison de la ligne reliant les deux points que vous avez choisis.
La distance horizontale ou « horiz. distance » vous donne ensuite la distance sans tenir compte des différences de hauteur entre les points et la « différence de hauteur » est la distance verticale entre les points.
Dans l'exemple ci-dessous, les deux points ont une différence de hauteur de 4,7 m, de sorte que la « longueur » ou distance totale de 18,3 m est différente de la distance horizontale de 17,7 m.
