Application 'Zone' - Comment faire

Cet article explique comment mesurer la surface entre deux points dans le fichier CAO affiché.

Comment mesurer la surface entre deux points

1. Ouvrez votre projet : commencez par ouvrir un projet sur votre tablette.

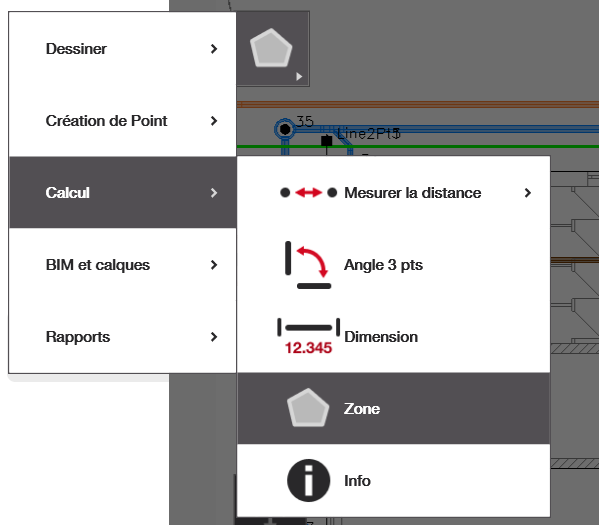

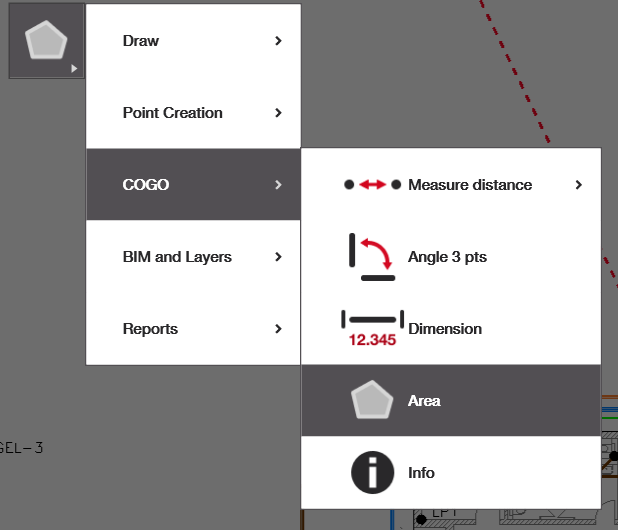

2. Ouvrez l'application : depuis l'écran d'accueil ou depuis le menu latéral dans la vue CAO.
   • Si l'application « Zone » n'apparaît pas sur l'écran d'accueil, sélectionnez « Ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.
3. Sélectionnez deux points et mesurez : suivez les instructions pour obtenir votre résultat.

Les points que vous sélectionnez doivent devenir rouges et des lignes rouges doivent apparaître entre eux pour indiquer la zone qui sera mesurée. Veillez à cliquer sur les points dans l'ordre dans lequel vous souhaitez les inclure et continuez à les sélectionner jusqu'à obtenir la zone que vous souhaitez mesurer. Pour supprimer un point de la sélection, il suffit de cliquer à nouveau dessus. Une fois la zone sélectionnée, les mesures correspondantes s'affichent en haut à droite.

Une fois la mesure de la zone sélectionnée terminée ou si vous souhaitez recommencer le processus de sélection, cliquez sur le point de contrôle vert.

Comprendre le résultat

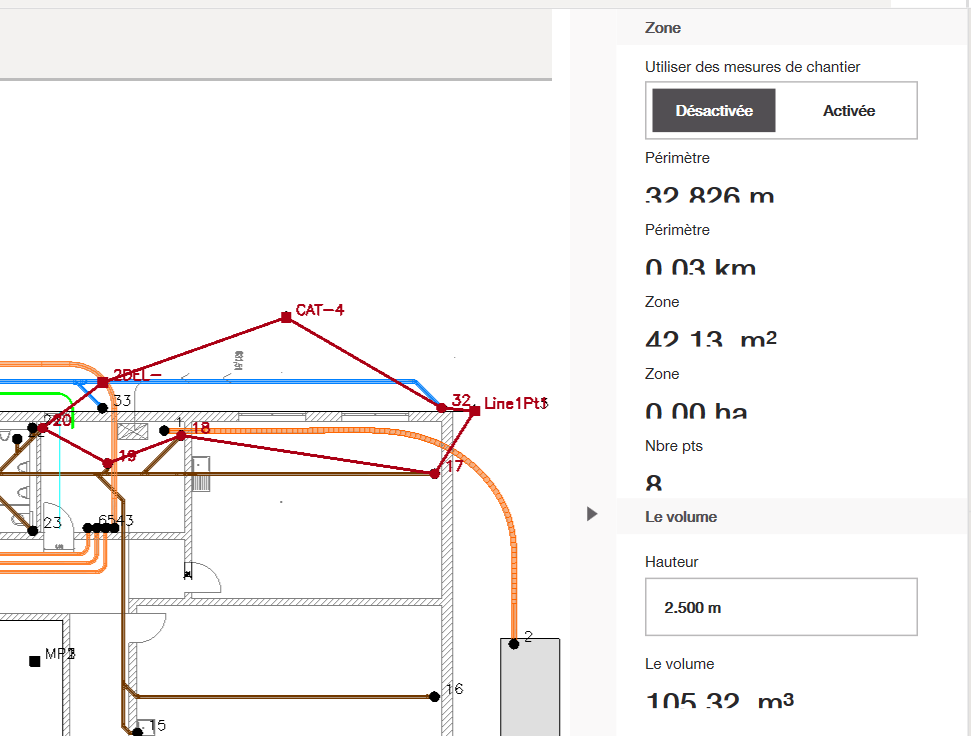

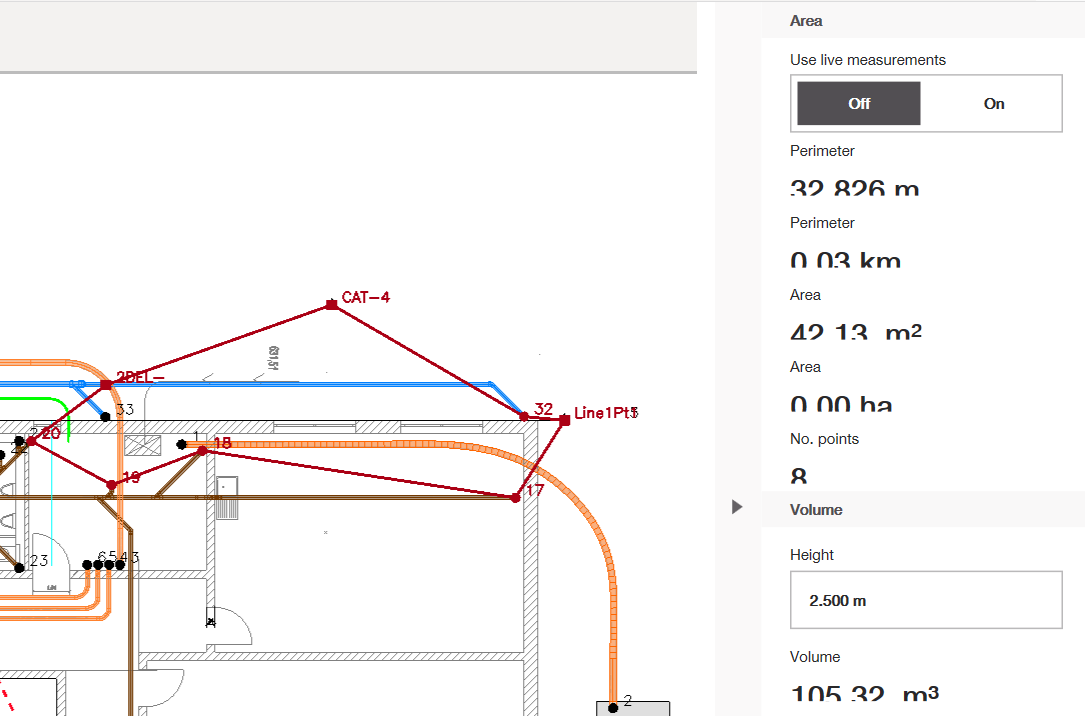

Une fois que vous avez cliqué sur tous les points pour mesurer la zone souhaitée (au moins trois), vous verrez les mesures correspondantes s'afficher à droite, notamment le périmètre en m et en km, la zone en mètres carrés et le nombre de points que vous avez sélectionnés.

Si vous souhaitez mesurer le volume de la zone sélectionnée, vous pouvez également entrer la hauteur spécifique dans la case à droite sous « Volume ». Cela soulèvera chaque point de la hauteur indiquée afin de créer un objet 3D invisible à partir duquel calculer le volume. Une fois que vous avez entré un chiffre, la mesure du volume devrait apparaître en dessous.

Mesures en direct pour l'application 'Zone'

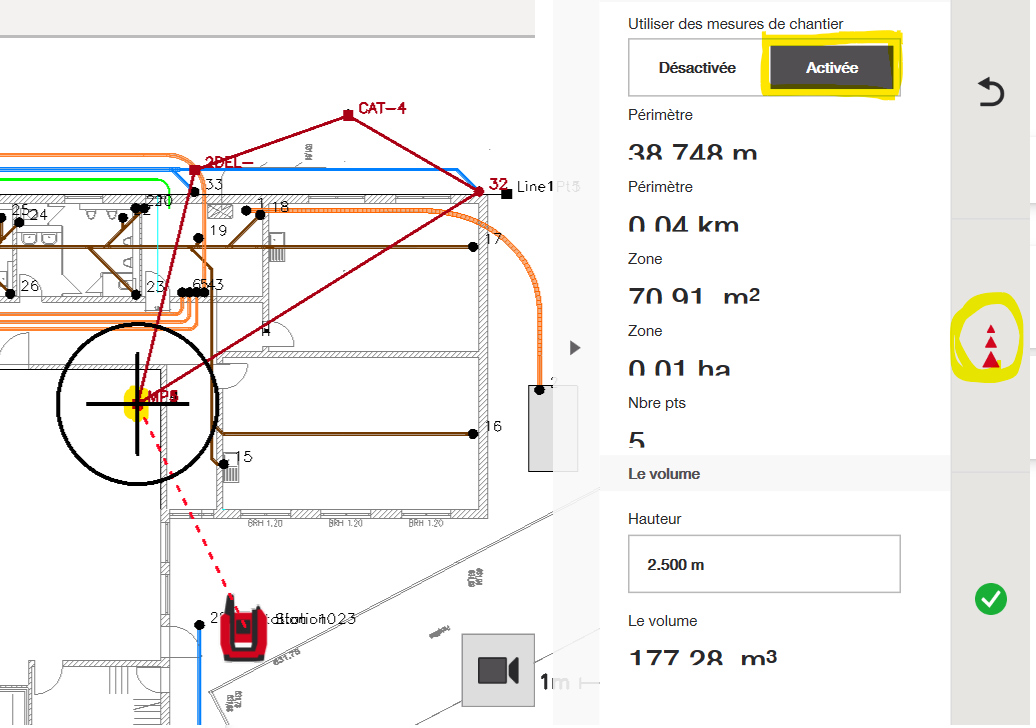

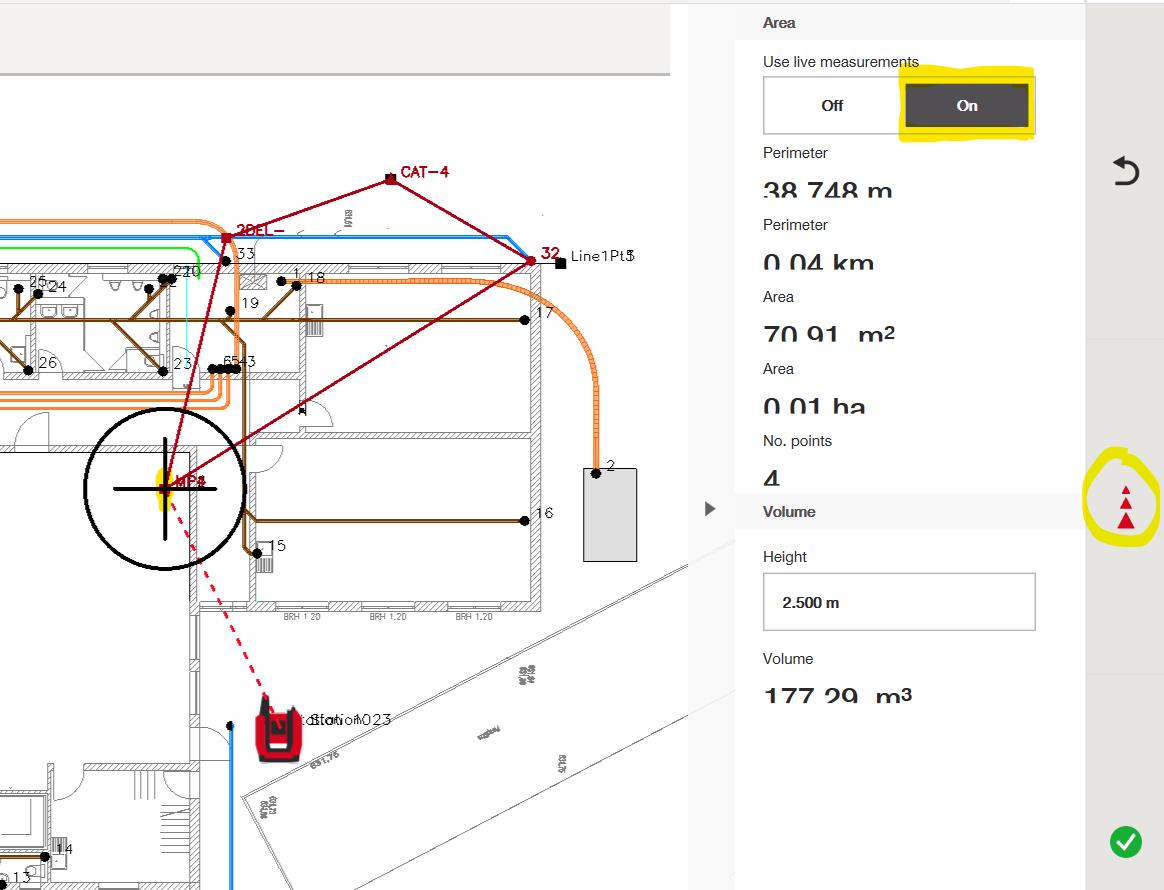

En haut à droite de votre panneau de sortie, vous voyez également une option permettant d'activer ou de désactiver les mesures en direct. Par défaut, ce paramètre est désactivé, car il mesure simplement les points existants sur un fichier CAO. Cependant, si vous souhaitez effectuer des mesures en direct pour calculer une zone, vous devez d'abord effectuer la mise en station.

Les mesures en direct vous permettent de mesurer des objets sur votre chantier afin de créer la zone que vous souhaitez calculer. Cela est pratique si vous souhaitez mesurer des surfaces tout en vous déplaçant avec le prisme ou si vous devez modifier l'emplacement d'un point en temps réel. Lorsque les mesures en direct sont activées, vous pouvez combiner les points existants sur le fichier CAO ainsi que les mesures que vous effectuez en direct pour calculer votre surface et votre volume. Pour effectuer des mesures en direct, il suffit d'appuyer sur le bouton « Mesurer » situé à droite de l'écran.
