Application de Création de Points - Mode d'emploi

Si vous souhaitez créer des points de repère ou de contrôle dans votre fichier, vous pouvez utiliser cette application.

Remarque : L'application « layout » de HCL vous permet également de positionner des points basés sur des éléments CAO (appelés points « temporaires »). Veuillez consulter cet article pour en savoir plus sur la mise en place des points, à titre de référence.

Démo de l'Application de Création de Points

Comment créer ou ajouter des points à votre fichier ?

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.
   • Si vous n'avez pas l'application « Cercle avec point et rayon » sur l'écran d'accueil, sélectionnez « ajouter un raccourci » et ajoutez l'application indiquée ci-dessous.

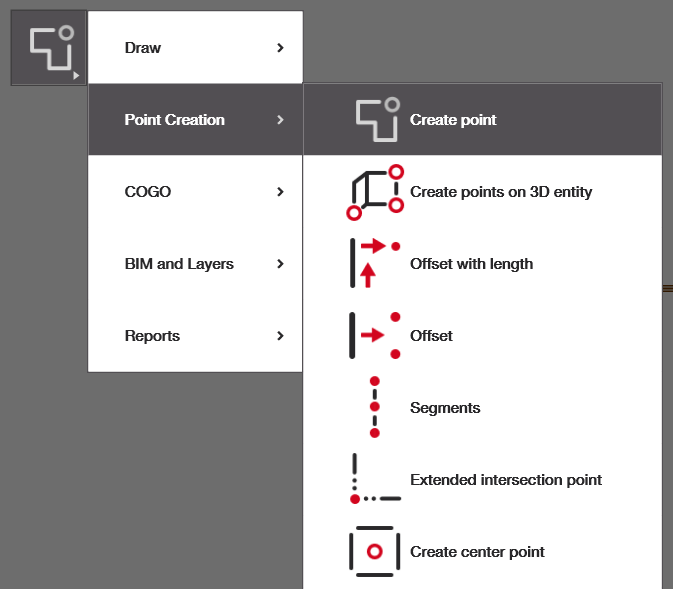

   • Pour l'ouvrir depuis le menu latéral gauche, suivez ce chemin : Dessiner > Création de point > Créer un point
3. Sélectionnez le type de point et l'objet & créez le point : choisissez où vous souhaitez placer votre point, par rapport à quoi, et quel type de point il s'agit.

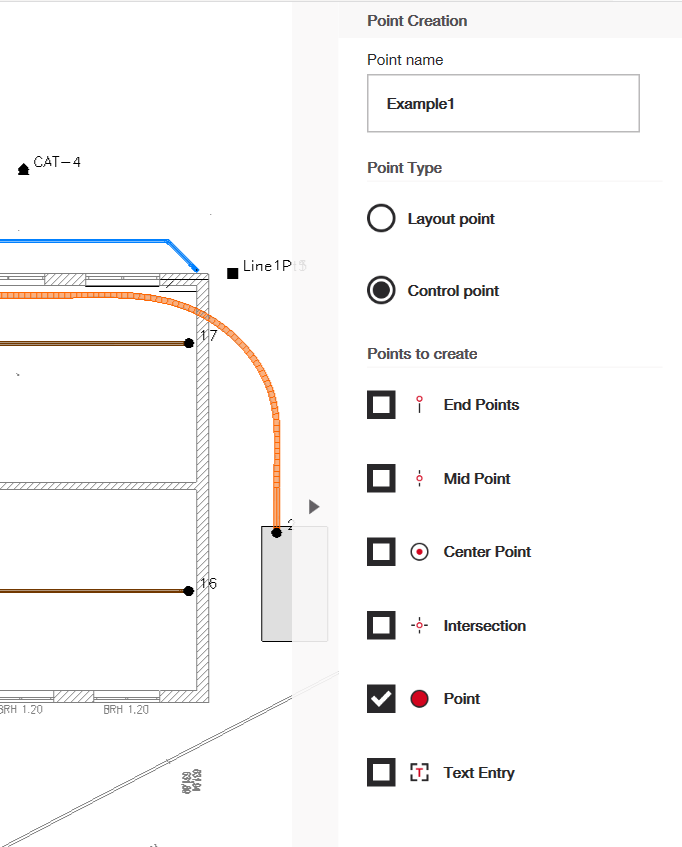

Une fois votre application ouverte, allez dans le menu de création de points à droite de votre écran et commencez par taper le nom de votre point. Ensuite, sélectionnez le type de point que vous souhaitez : qu'il s'agisse d'un point de contrôle ou d'un point de repère. Les points de contrôle sont des emplacements fixes sur un chantier, généralement définis par un géomètre, et servent à positionner votre outil et garantir des mesures précises. Quant aux points de repère, ce sont des emplacements spécifiques que vous souhaitez marquer ou sur lesquels vous souhaitez construire, importés ou créés dans votre projet, et qui indiquent où les éléments doivent être installés ou construits.

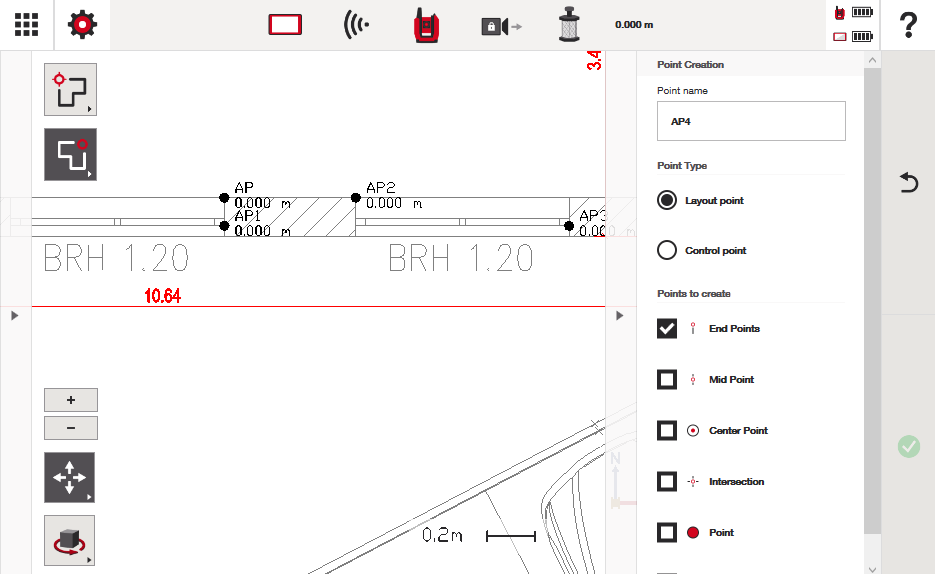

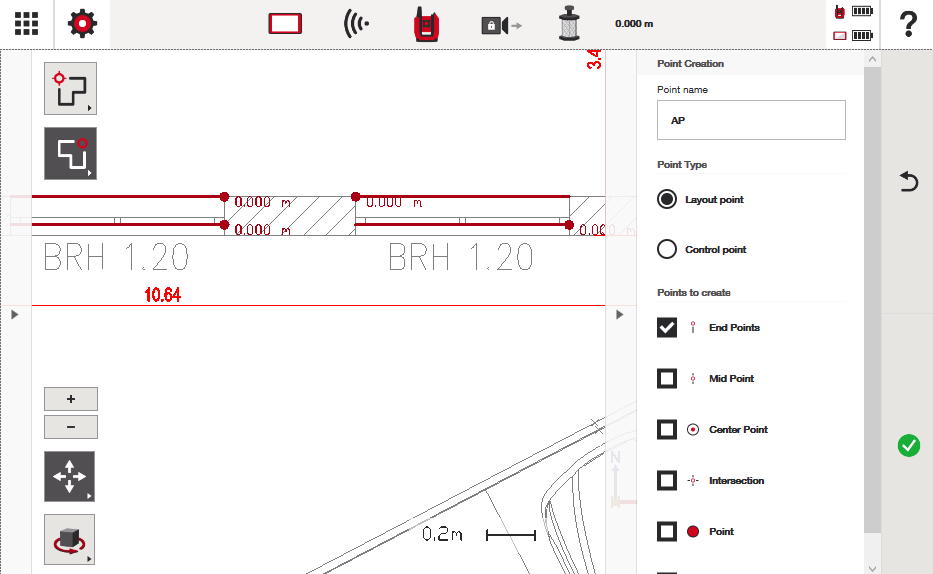

Au fur et à mesure que vous naviguez sur votre écran, créez autant de points que vous le souhaitez et appuyez sur la coche verte pour confirmer. Remarque : lors de la création de plusieurs points à la fois, le logiciel conservera le « nom du point » dans le préfixe de tous vos points et ajoutera simplement un ordre numérique en suffixe.
