Application Créer des Points sur une Entité 3D - Comment faire

L'application Créer des Points sur une Entité 3D vous permet de créer rapidement et efficacement des points sur des entités 3D. Elle est utile pour créer un ou plusieurs points aux coins de vos surfaces.

Démo de création de point sur une entité 3D

Comment créer un point sur une entité 3D

1. Ouvrez votre projet (3D) : Commencez par ouvrir votre projet sur votre tablette.
2. Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en mode vue CAO.

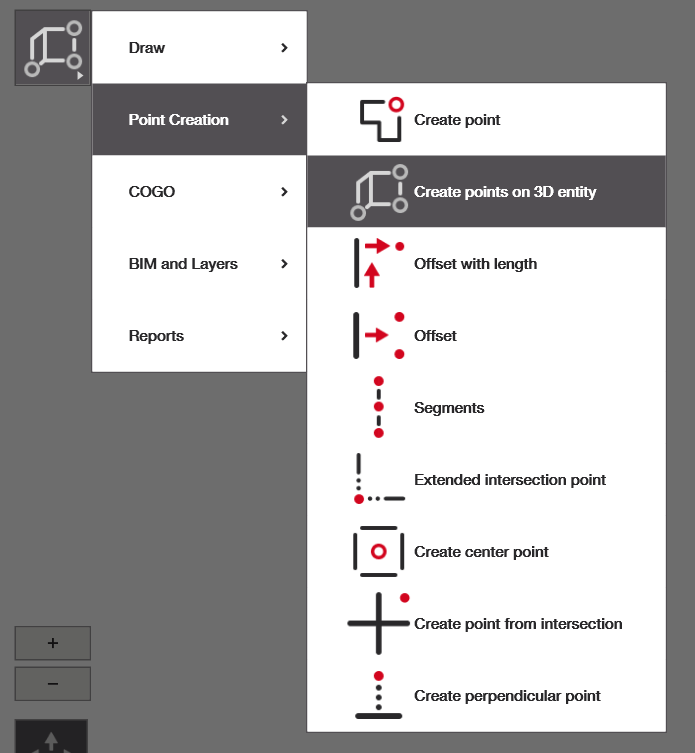

   • Si vous n'avez pas l'application « Créer un point 3D sur une entité » sur l'écran d'accueil, vous pouvez sélectionner ajouter un raccourci et ajouter l'application affichée ci-dessous, ou y accéder depuis le menu de navigation.
3. Sélectionnez et créez un point : Sélectionnez la surface où vous souhaitez placer votre point, l'endroit précis (coin, trou) et si vous souhaitez un point unique ou plusieurs points.

Création de points

Sur le côté droit de votre écran se trouve un menu où vous pouvez sélectionner le type de point que vous créez (point de repère ou point de contrôle), ainsi que l'emplacement de l'entité 3D où vous souhaitez que le point soit créé. Utilisez ce menu également pour nommer le(s) point(s) que vous créez.

L'option de créer des points « uniques » ou « multiples » vous demande simplement si vous préférez placer vos points individuellement sur votre objet 3D (clic par clic), ou si vous souhaitez créer automatiquement des points à chaque emplacement applicable lorsque vous sélectionnez votre entité 3D préférée.

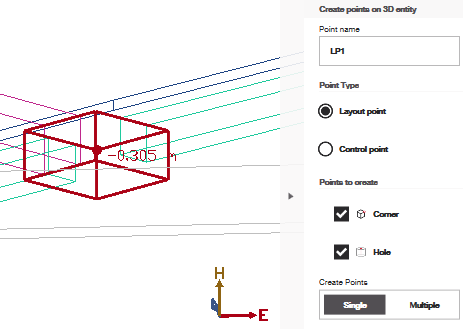

Par exemple, ci-dessous, j'ai tapé spécifiquement sur le coin supérieur de cet objet 3D, et un seul point a été placé à l'endroit où j'ai tapé, car j'avais sélectionné « unique ».

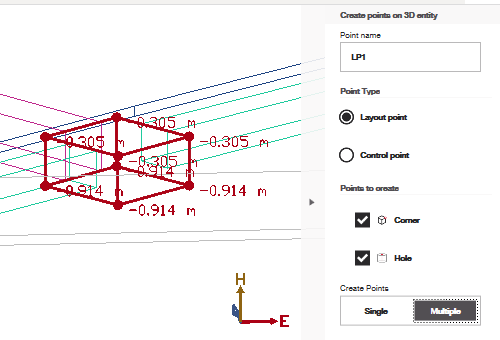

Dans cet exemple, j'avais sélectionné « multiple », et vous pouvez voir que tous les points d'angle ont été créés en une seule fois lorsque l'objet a été tapé :

Après la création de vos points, vous pouvez toujours revenir en arrière et les modifier - par exemple changer leurs noms ou attributs. Si vous avez besoin de plus d'aide pour gérer les points en général, veuillez consulter cet article.
