Application de Point Décalé - Mode d'emploi

L'application de Point Décalé vous permet de créer des points basés sur n'importe quelle ligne ou arc. Une fois l'application ouverte, il vous suffit de toucher la ligne ou l'arc à partir duquel vous souhaitez créer des points décalés et d'indiquer la distance de décalage. Enfin, indiquez la distance pour les segments entre chaque point décalé que vous créez.

Démonstration de Point Décalé

Comment créer un point décalé

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.

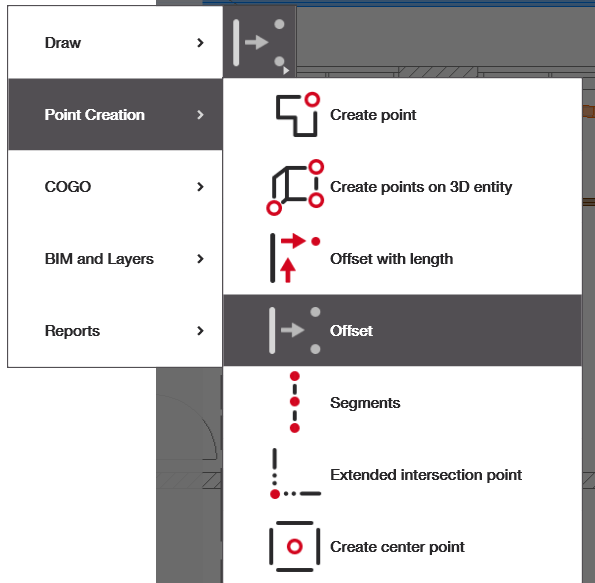

2. Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en mode CAD.
   • Si vous n'avez pas l'application « Offset » sur l'écran d'accueil, vous pouvez sélectionner « ajouter un raccourci » et ajouter l'application affichée ci-dessous, ou y accéder depuis le menu de navigation.
3. Sélectionnez les lignes ou arcs et créez le point : Sélectionnez votre ligne de référence et créez vos points.

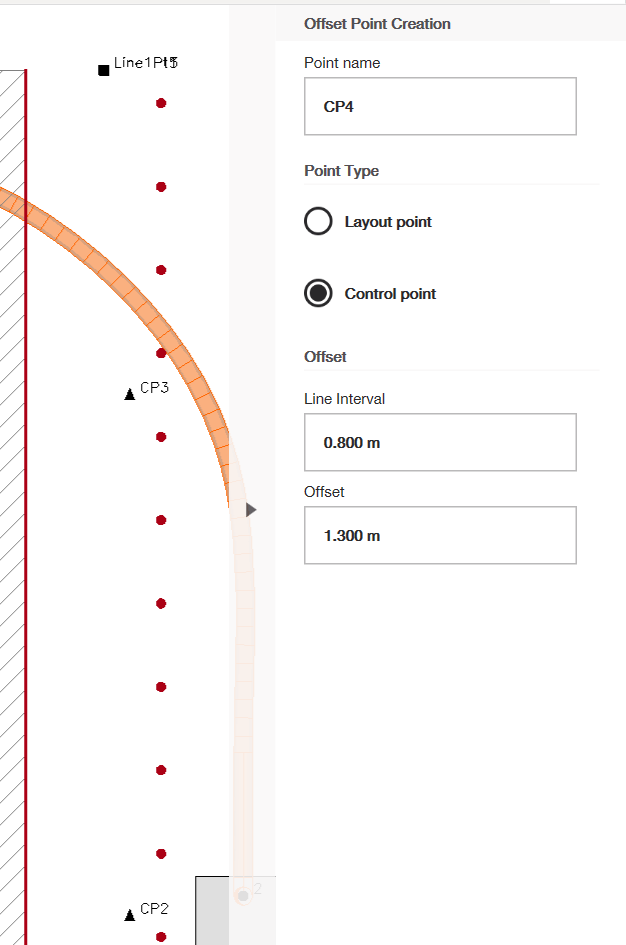

Création de points

Sélectionnez la ligne que vous souhaitez utiliser comme ligne de référence. Une fois sélectionnée, elle devrait devenir rouge et des points rouges devraient apparaître à droite de la ligne choisie. Vous pouvez maintenant modifier le nom et le type du point (voir cet article pour comprendre comment travailler avec les points, en général). Ensuite, regardez le menu à droite et modifiez la zone de texte sous le nom du point et sélectionnez le type de point que vous souhaitez (point de repérage ou point de contrôle). Ensuite, vous pouvez modifier l'intervalle de la ligne pour changer la distance entre vos points.

Enfin, modifiez la valeur de décalage pour changer la distance des points par rapport à votre ligne de référence. Vous pouvez double-cliquer sur la ligne pour changer le décalage des points de gauche à droite. Assurez-vous de cliquer sur la coche verte lorsque vous avez terminé pour ajouter les points à votre dessin.

Note - vous pouvez également ajouter des valeurs négatives à vos intervalles et décalages.
