Application Décalage avec Longueur - Comment Faire

L'application Décalage avec Longueur vous permet de créer un point en utilisant n'importe quelle ligne ou arc et n'importe quel point sur cette ligne comme point de référence. C'est une méthode utile de création de points pour modifier la distance du point par rapport à la ligne choisie, l'emplacement à prendre comme référence de votre ligne choisie et la distance.

Démonstration du Décalage avec Longueur

Comment créer un point via Décalage avec Longueur

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrir l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.

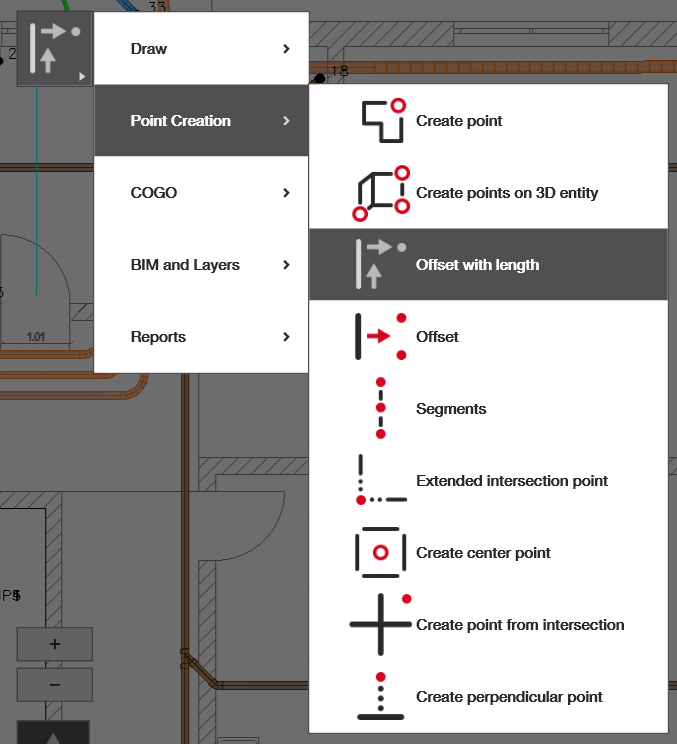

   • Si vous n'avez pas l'application « Décalage avec longueur » sur l'écran d'accueil, vous pouvez sélectionner ajouter un raccourci et ajouter l'application affichée ci-dessous, ou y accéder via le menu de navigation.
3. Sélectionnez les lignes et créez le point : Sélectionnez votre ligne de référence et créez vos points.

Création de point

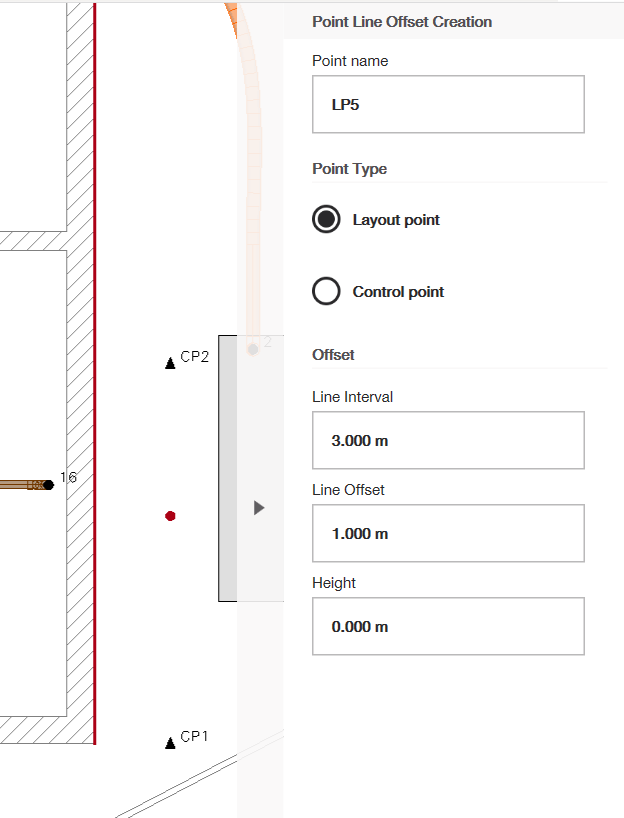

Sélectionnez la ligne que vous souhaitez utiliser comme ligne de référence. Une fois sélectionnée, elle doit devenir rouge et un point rouge doit apparaître en bas de votre ligne. Sur le côté droit de votre écran, vous pouvez voir le menu de création de décalage du point par rapport à la ligne où vous pouvez changer le nom du point, modifier le type de point : point de pose ou point de contrôle (voir cet article pour comprendre comment travailler avec différents réglages de points).

Ensuite, vous pouvez modifier la position des points par rapport à la ligne en éditant les éléments suivants :

• Intervalle sur la ligne : à quelle distance du point de départ de la ligne souhaitez-vous que le point soit décalé ?
• Décalage par rapport à la ligne : à quelle distance de la ligne elle-même souhaitez-vous que le point soit décalé (à gauche ou à droite de la ligne) ?
• Hauteur : si vous souhaitez appliquer un décalage en hauteur également, vous pouvez le faire ici.

Note - ces valeurs peuvent être laissées à « 0 » et elles peuvent également être négatives, selon vos besoins.

Vous pouvez double-cliquer sur la ligne pour inverser automatiquement toutes les valeurs indiquées dans vos décalages. Assurez-vous de cliquer sur la coche verte lorsque vous avez terminé pour ajouter les points à votre dessin.
