Application de Point d’Intersection Étendue - Comment Faire

L'application de Point d’Intersection Étendue vous permet de créer des points basés sur les intersections attendues de deux lignes même si elles ne sont pas connectées. C'est une méthode utile de création de points qui vous permet de créer un point à l'intersection (ou intersection attendue/étendue) de deux lignes.

Démonstration de l’Application de Point d’Intersection Étendue

Comment Créer un Point via l’Intersection Étendue

1. Ouvrez Votre Projet : Commencez par ouvrir un projet sur votre tablette.

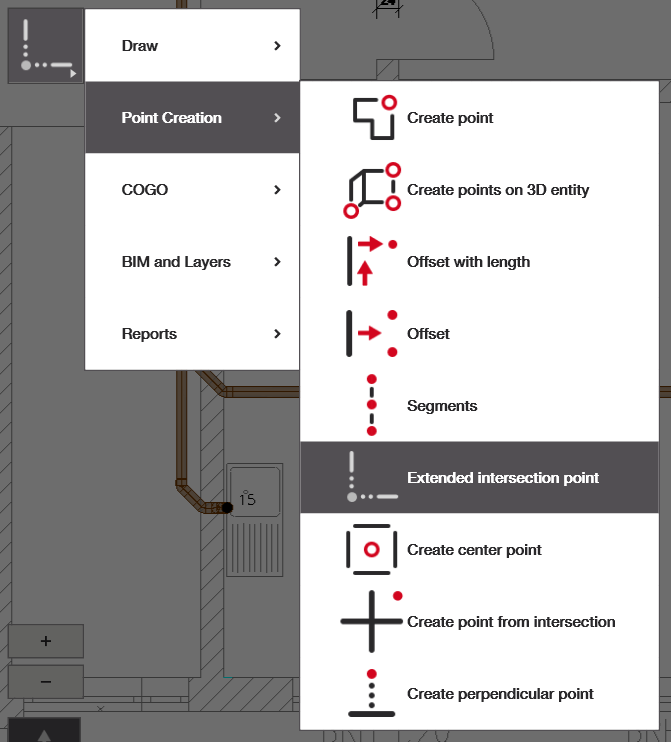

2. Ouvrez l’Application : Depuis l’écran d’accueil ou depuis le menu latéral en vue CAO.
   • Si vous n’avez pas l’« Application de Point d’Intersection Étendue » sur l’écran d’accueil, vous pouvez sélectionner « ajouter un raccourci » et ajouter l’application affichée ci-dessous, ou y accéder via le menu de navigation.
3. Sélectionnez les Lignes et Créez le Point : Sélectionnez vos deux lignes de référence et créez le point

Création de Point

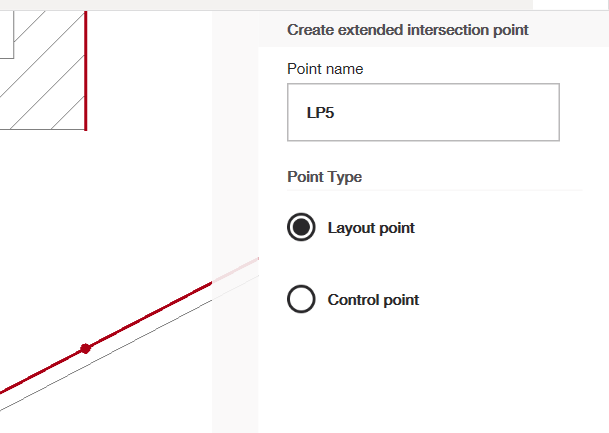

Sélectionnez les deux lignes de référence que vous souhaitez utiliser pour la création du point d’intersection. Si elles sont étendues, ces lignes devraient se croiser ; si ce n’est pas le cas, un message apparaîtra indiquant : « Lignes Invalides ». Une fois que vous avez sélectionné deux lignes admissibles, elles devraient devenir rouges et un point rouge devrait apparaître à l’intersection ou à l’intersection étendue de celles-ci.

Dans le menu à droite, vous pouvez changer le nom et le type du point : point de disposition ou point de contrôle (voir cet article pour apprendre à modifier votre liste de points dans HCL). Vous pouvez cliquer de nouveau sur les lignes rouges pour les désélectionner. Assurez-vous de cliquer sur la coche verte lorsque vous avez terminé pour ajouter les points à votre dessin.
