Application Segments - Mode d'emploi

L'application Segments vous permet de créer des points sur n'importe quelle ligne ou arc à des longueurs de segments spécifiées. C'est une méthode utile de création de points qui vous permet de segmenter une ligne et de créer un certain nombre de points espacés uniformément le long de cette même ligne.

Note - cela ne fonctionnera pas sur un cercle sans points de départ et d'arrivée clairs, mais uniquement sur des lignes ou des arcs. Votre objet doit avoir un point de départ et un point d'arrivée clairement définis pour que cette application de segments fonctionne.

Démo de l'application Segments

Comment créer des points avec Segments

1. Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
2. Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAO.

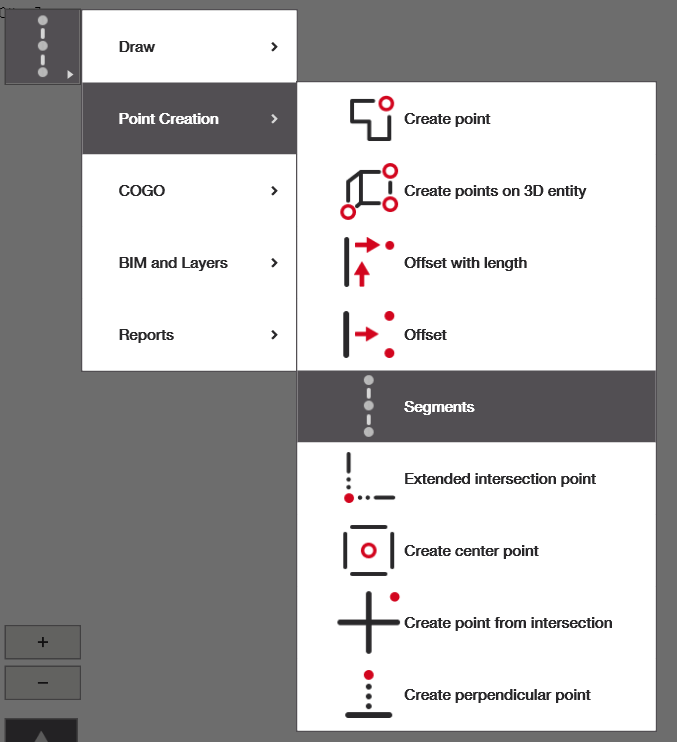

   • Si vous ne voyez pas l'application 'Segments' sur l'écran d'accueil, vous pouvez sélectionner ajouter un raccourci et ajouter l'application affichée ci-dessous, ou y accéder via le menu de navigation.
3. Sélectionnez les lignes et créez les points : Sélectionnez votre ligne de référence et créez vos points.

Création de points

Sélectionnez la ligne que vous souhaitez utiliser comme ligne de référence. Une fois sélectionnée, elle doit devenir rouge et des points rouges doivent apparaître le long de sa longueur. Dans le menu à droite, vous pouvez changer le nom du point et son type : point de repérage ou point de contrôle (voir cet article pour en savoir plus sur les types de points et d'autres aides relatives aux points).

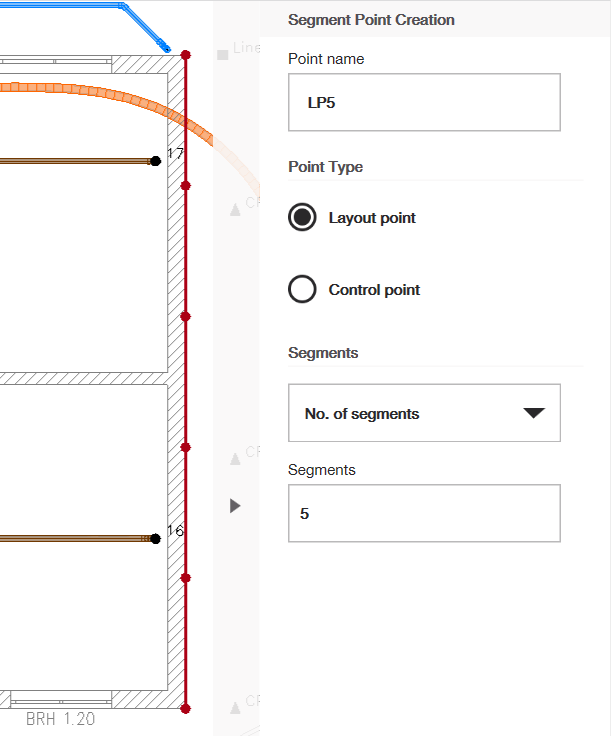

Ensuite, vous pouvez sélectionner le nombre de segments que vous souhaitez le long de la ligne et des points apparaîtront pour créer des segments égaux.

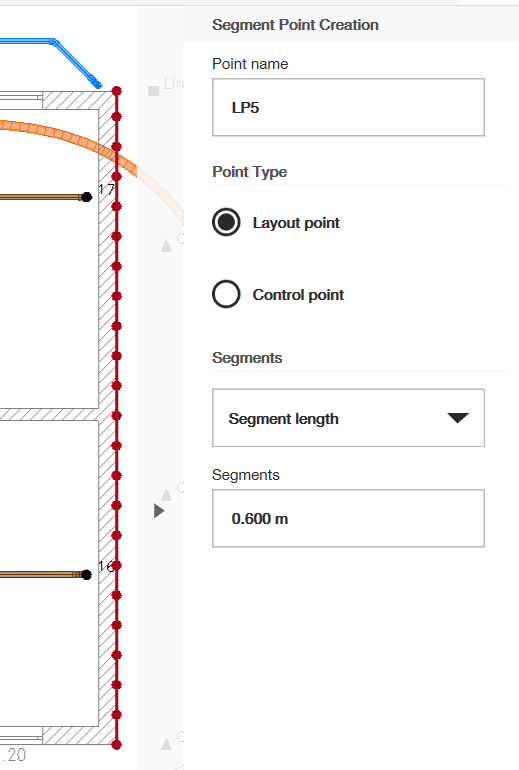

Vous pouvez également sélectionner la longueur du segment et des points apparaîtront selon la longueur choisie. Assurez-vous de cliquer sur la coche verte lorsque vous avez terminé pour ajouter les points à votre dessin.
