Application Layers - Comment l'utiliser

L'application Layers contrôle quelles couches de l'application HCL et quelles couches du dessin CAD sont visibles dans la vue. Les couches peuvent être activées ou désactivées pour se concentrer sur les informations pertinentes à la tâche en cours.

Démonstration des Couches

Comment utiliser l'application Layers ?

Ouvrez votre projet : Commencez par ouvrir un projet sur votre tablette.
Ouvrez l'application : Soit depuis l'écran d'accueil, soit depuis le menu latéral en vue CAD.
- Si vous n'avez pas l'application 'Layers' sur l'écran d'accueil, sélectionnez ajouter un raccourci et ajoutez l'application affichée ci-dessous.
Choisissez la catégorie de couche : La catégorie de couche contrôle le type d'informations affichées dans la vue CAD. Sur le côté droit de l'écran, sélectionnez la catégorie qui correspond le mieux à la tâche en cours.
- Couches Hilti : Contiennent les points de contrôle ajoutés et les points de repérage créés dans l'application. Cela inclut également tout tracé que vous avez créé dans l'application HCL.
- Couches CAD : Contiennent des éléments provenant du dessin CAD importé. Vous ne pourrez que les activer ou les désactiver, sans pouvoir les supprimer ou modifier. HCL ne permet pas de modifier le design original importé afin de réduire les erreurs potentielles.
Gérer les couches : Les options de gestion des couches sont disponibles uniquement pour les couches de points Hilti et permettent de contrôler l'organisation des points.
- Icône plus : Ajouter des couches supplémentaires pour les points.
- Bouton modifier : Modifier les propriétés de la couche sélectionnée.
- Bouton supprimer : Supprimer la couche sélectionnée du projet.
Sélectionner les couches à afficher : La visibilité des couches détermine les informations affichées dans la vue actuelle.
- Utilisez l'icône œil pour afficher ou masquer les couches individuellement.
- Les couches masquées restent disponibles et peuvent être réactivées à tout moment.

Icône de raccourci de l'application 'Layers' :

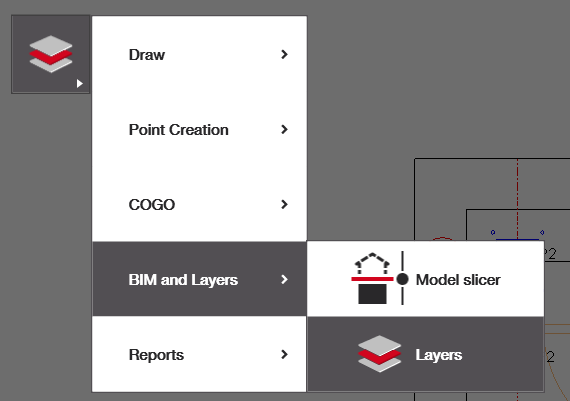

Sélection de l'application Layers depuis le menu latéral en vue CAD :

Vue CAD affichée après sélection de l'application Layers :

Gérer vos couches

Dans la fenêtre Layers, vous verrez les options pour ajouter, modifier ou supprimer des couches. Rappelez-vous, ces options s'appliquent uniquement aux couches Hilti. Les couches CAD originales ne peuvent pas être modifiées, elles peuvent seulement être activées ou désactivées dans la vue.

Lors de l'ajout ou de la modification de couches, la fenêtre suivante apparaîtra :

Veuillez nommer la couche selon vos besoins, et sélectionner la couleur que vous souhaitez pour cette couche.

Notes importantes pour travailler avec l'onglet Couches Hilti :

Couleur de la couche : Au moment de la rédaction, la couleur de la couche ne modifie pas encore la couleur des points ou des lignes dans votre dessin. Elle peut cependant affecter la couleur des tracés importés depuis le logiciel de bureau Hilti, PLO, si celui-ci a été utilisé. Les futures versions permettront d'utiliser les couleurs plus largement avec les points et lignes créés sur la tablette.
Tracés : Lorsque des tracés sont créés dans l'application HCL (comme via l'application de dessin de ligne), ils seront par défaut sur la couche Hilti "Default" et ne peuvent pas être modifiés. Les futures versions permettront de créer des tracés sur des couches spécifiques, si nécessaire.
Couche par défaut : La couche Hilti par défaut ne peut pas être modifiée ni supprimée. Sa couleur doit rester noire et son nom doit rester "default".
Suppression de couches : Pour supprimer une couche, vous devez d'abord vous assurer que tous les tracés (si applicable) et points ont été retirés de cette couche. Vous pouvez changer la couche de vos points en utilisant l'option de modification de liste de points, ou utiliser l'application de suppression si cela est plus pratique.

Comment voir les lignes de couleur claire

Puisque changer la couleur d'une couche n'affecte pas encore les points et lignes dans cette couche, une façon d'améliorer la visibilité des couleurs claires, comme le jaune, dans la vue CAD est de changer la couleur de fond. Cela peut être fait en activant la Vue de Charpente 3D. Pour des instructions détaillées sur comment l'activer, référez-vous à cet article

Exemples de fonctionnement des couches avec les points (couches Hilti)

Les couches de points Hilti sont les plus efficaces lorsqu'elles sont utilisées comme outil d'organisation et de flux de travail. En séparant les points de repérage en couches logiques, les grands projets avec des centaines de points deviennent plus faciles à gérer, réviser et implanter sur le terrain. Pour modifier les couches sur lesquelles vos points se trouvent, veuillez consulter les options de modification des points.

Exemple 1 : Organisation des couches par corps de métier

Des couches peuvent être créées selon les métiers ou disciplines pour bien séparer les champs d'intervention.

MEP – Plomberie
MEP – Électricité
MEP – CVC
Structure / Ancrages
Points de référence architecturaux

Cette approche permet d'afficher ou masquer les corps de métier individuellement selon les besoins, réduisant ainsi l'encombrement visuel et minimisant le risque de poser des points incorrects.

Exemple 2 : Couches de repérage par phase

Pour les projets réalisés en étapes, les couches peuvent refléter les phases de construction.

Phase 1 – Souterrain
Phase 2 – Inserts de dalle
Phase 3 – Supports en hauteur
Phase 4 – Équipements finaux

Seule la couche de phase pertinente est activée pendant le repérage, aidant les équipes à se concentrer sur le travail actuel sans distraction des points futurs ou terminés.

Exemple 3 : Couches par étage ou zone

Sur des projets à plusieurs niveaux ou de grande surface, les couches peuvent être organisées par emplacement.

Niveau 1 – Aile Est
Niveau 1 – Aile Ouest
Niveau 2 – Salle mécanique
Toit – Socles d'équipement

Cela facilite l'isolation des points de repérage pour un étage ou une zone spécifique lors du travail sur site.

Exemple 4 : Séparation par type de point

Des couches peuvent être créées selon le type de point de repérage pour soutenir différentes tâches d'installation.

Points de suspension
Emplacements de manchons
Plaques d'encastrement
Lignes centrales d'équipement

La séparation des types de points réduit la confusion et aide les équipes à identifier rapidement uniquement les points pertinents à l'activité d'installation en cours.

Exemples de fonctionnement des couches avec les couches CAD

Les couches CAD sont utilisées exclusivement pour le contrôle de la visibilité et ne peuvent pas être modifiées ou supprimées. Elles sont les plus efficaces pour isoler des informations de référence.

Exemple 1 : Contrôle de l'arrière-plan

Désactivez les couches des finitions architecturales ou du mobilier pour garder la vue claire.
Activez uniquement les grilles structurelles et les murs principaux pendant le repérage.

Exemple 2 : Vues de coordination

Activez les couches CAD de conduits CVC lors de la vérification des points de suspension.
Désactivez les systèmes non liés pour améliorer la clarté dans les zones encombrées.

Exemple 3 : Vérifications de référence temporaires

Activez une couche CAD pour vérifier l'alignement ou l'espacement.
Désactivez-la à nouveau une fois la confiance dans le repérage établie.
