L'application Pente est utilisée pour mesurer et évaluer la géométrie d'une pente entre deux points. Elle fournit des informations détaillées telles que les hauteurs de départ et d'arrivée, la distance horizontale, et l'inclinaison de la pente exprimée en pourcentage et en degrés.
Pour utiliser l'application Pente, l'outil doit être en station. Pour plus d'informations sur la mise en station, veuillez consulter cet article.
Une vidéo utile de l'application est disponible ci-dessous :
Comment Utiliser l'Application Pente
- Ouvrez Votre Projet : Commencez par ouvrir un projet sur la tablette.
-
Ouvrez l'Application : Ouvrez l'application Pente soit depuis l'écran d'accueil, soit depuis le menu latéral dans la vue CAO.
- Si l'application n'est pas disponible sur l'écran d'accueil, sélectionnez Ajouter un Raccourci et ajoutez l'application Pente.
-
Choisissez la Fonction

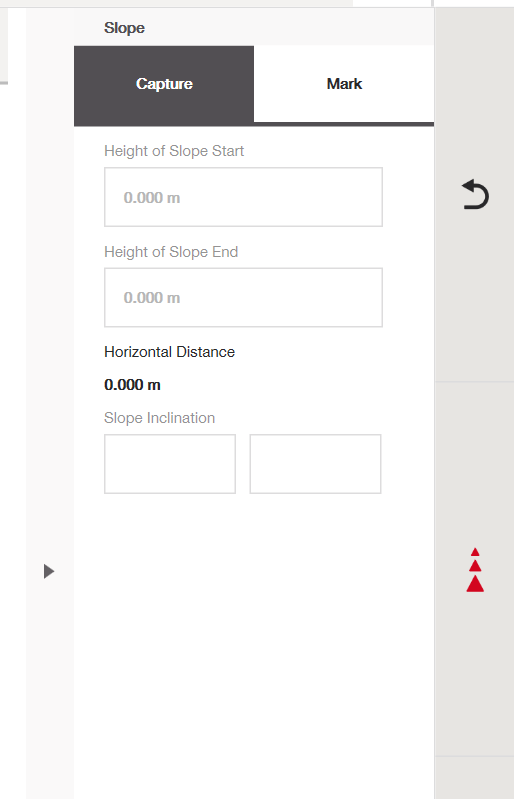

- Sur le côté droit de l'écran, sélectionnez l'une des fonctions disponibles :
- Capturer
- Marquer
- Chaque fonction a un but différent dans le flux de travail de la Pente.
- Sur le côté droit de l'écran, sélectionnez l'une des fonctions disponibles :
Icône de raccourci de l'application Pente :

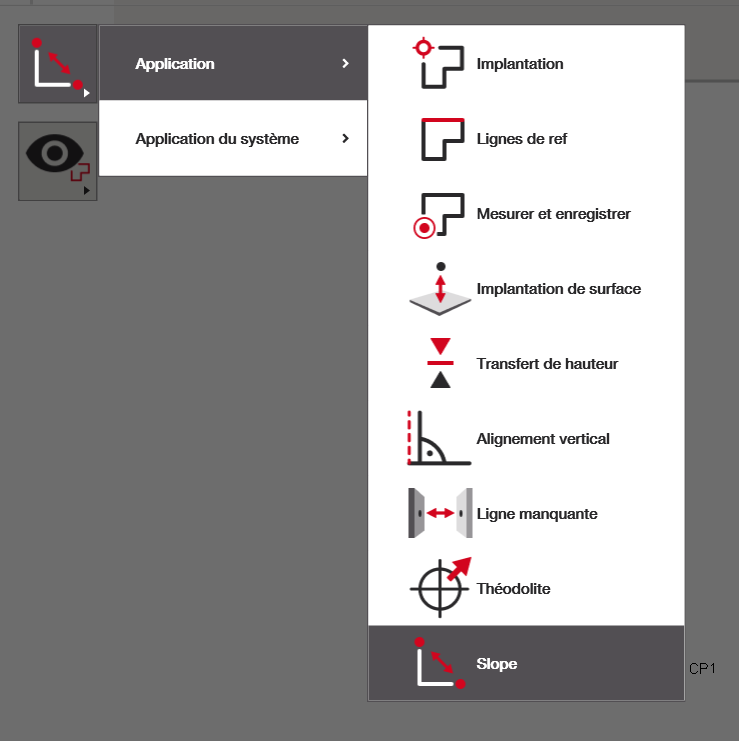

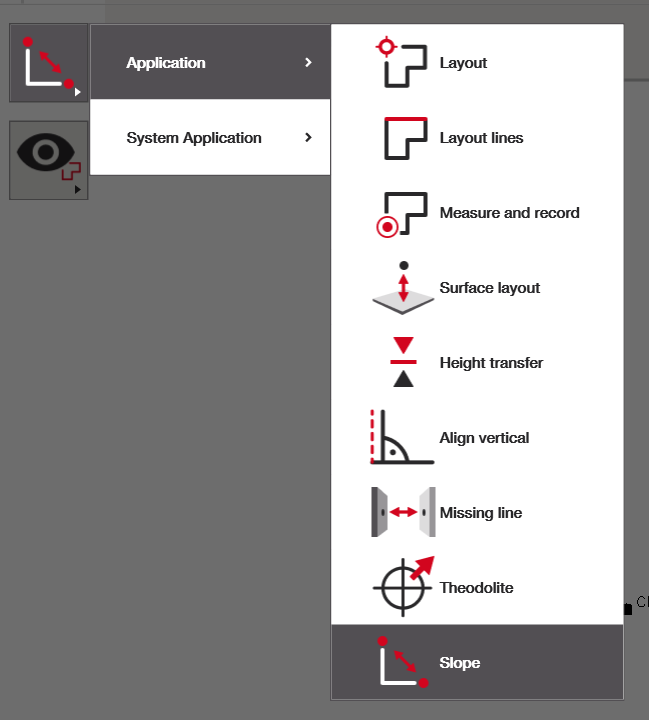

Sélection de l'application Pente depuis le menu latéral de la vue CAO :

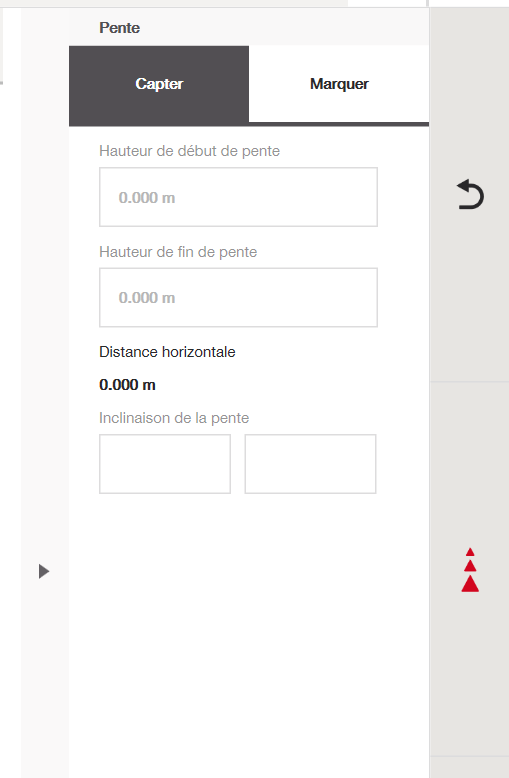

Vue CAO avant la mesure des points et la création de la pente : Notez que vous définissez les points de départ et d'arrivée de la pente ; la pente résultante peut être positive ou négative.
Comment Utiliser la Fonction Capturer
La fonction Capturer est utilisée pour mesurer deux points et calculer les informations de pente entre eux.
-
Mesurez le Point de Départ : Déplacez la caméra vers le premier point de la pente (par exemple, le bas de la pente).
- Sélectionnez l'icône à trois triangles pour mesurer et capturer les coordonnées du premier point.
-
Mesurez le Point d'Arrivée : Déplacez la caméra vers le second point de la pente (par exemple, le haut de la pente).
- Sélectionnez à nouveau l'icône à trois triangles pour mesurer et capturer les coordonnées du second point.
-
Examinez les Informations de la Pente : Après la mesure des deux points, les informations sur la pente s'affichent sur le côté droit de l'écran, incluant :
- Hauteur du point de départ
- Hauteur du point d'arrivée
- Distance horizontale entre les points
- Inclinaison de la pente en pourcentage (%)
- Inclinaison de la pente en degrés (°)
- Ces informations décrivent la géométrie de la pente mesurée.

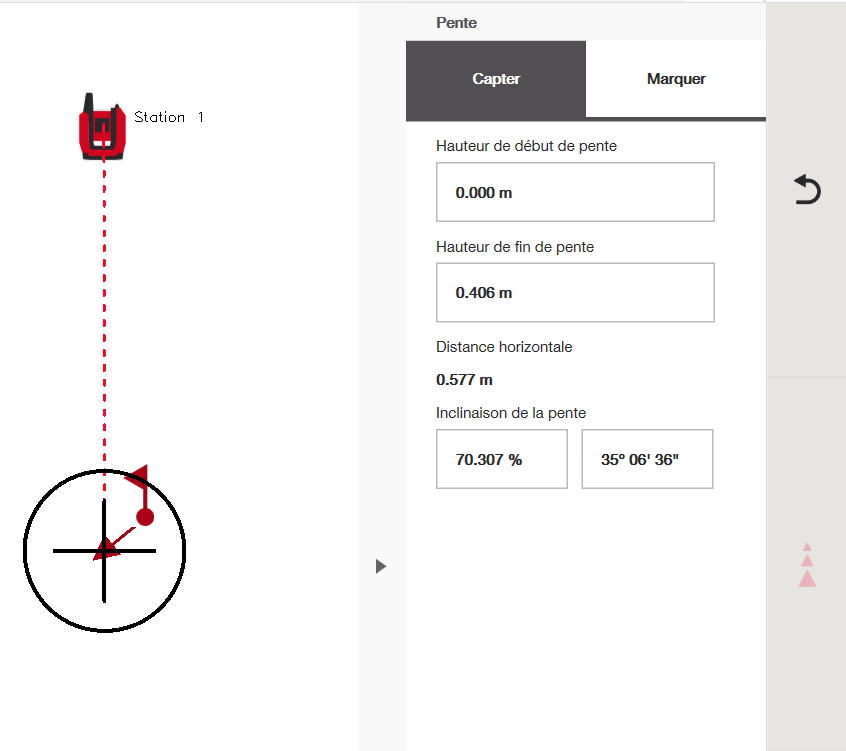

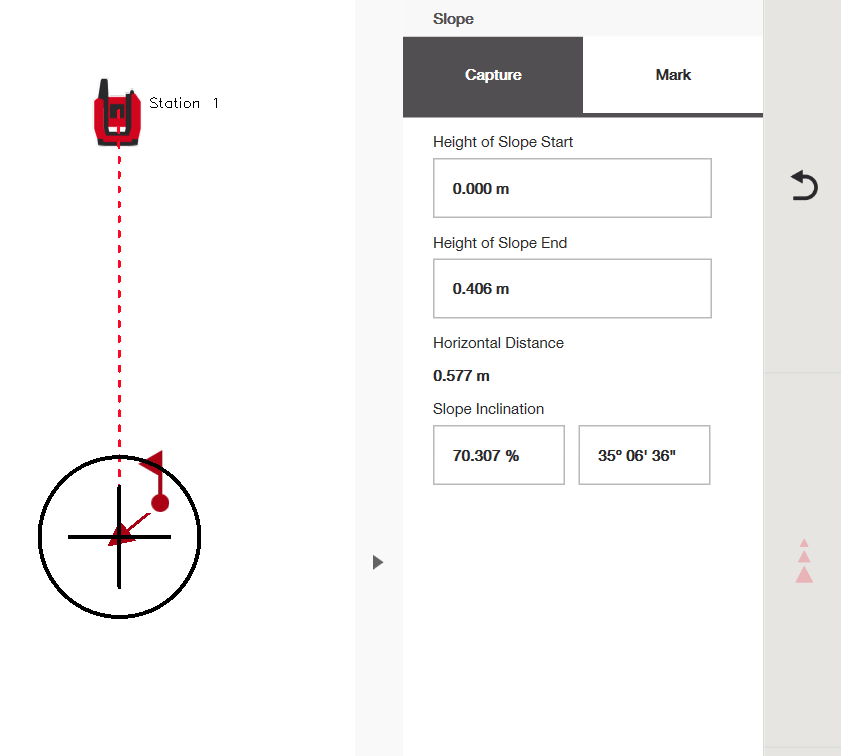

Vue CAO après la mesure des deux points et la création de la pente :
Comment Utiliser la Fonction Marquer
La fonction Marquer est utilisée après qu'une pente a été capturée. Elle permet de suivre des points par rapport à la pente mesurée directement sur site.

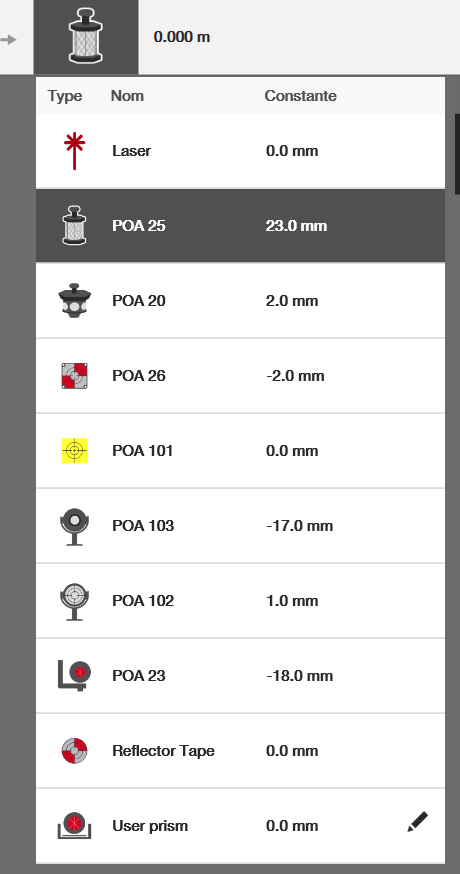

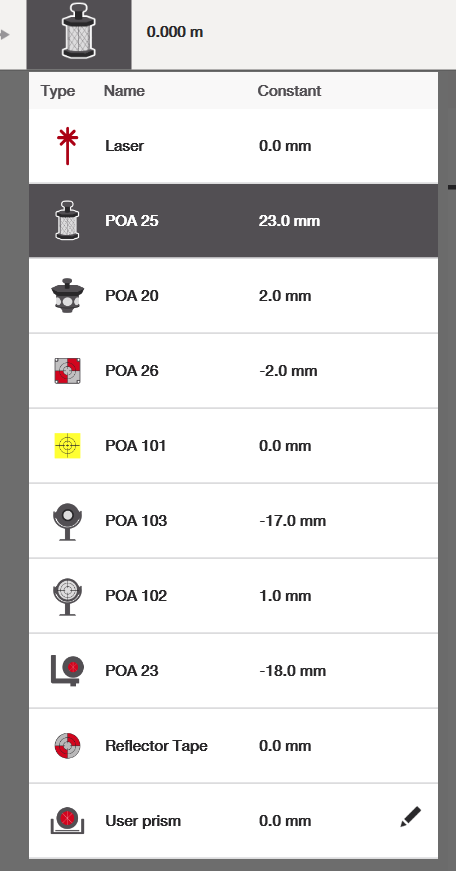

- Sélectionnez le Prisme : Sélectionnez le prisme qui sera utilisé pour suivre les points de mise en place et verrouillez la caméra sur le prisme.
- Saisissez le Décalage de Hauteur du Prisme : Entrez le décalage de hauteur entre le prisme et le bas de la pointe de mesure. Cela garantit des calculs de hauteur précis.
-
Suivez la Pente : Déplacez le prisme le long de la pente.
- L'application affiche la différence de hauteur entre la position actuelle du prisme et la pente mesurée
- L'information indique de combien le point actuel est plus haut ou plus bas par rapport à la pente
- Cela permet une vérification continue lors du travail le long de la pente.

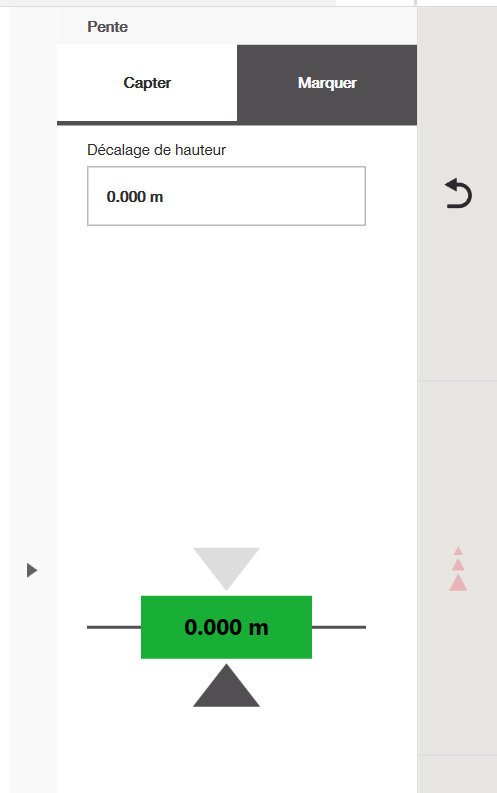

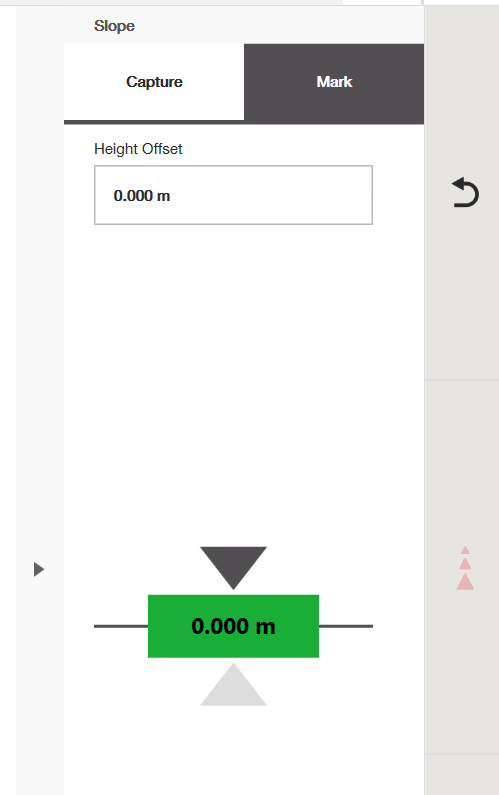

Différence de hauteur affichée avec la fonction Marquer :
Exemples d'Utilisation de l'Application Pente
L'application Pente est couramment utilisée pour la mise en place, la vérification et le contrôle qualité des surfaces inclinées.
Exemple 1 : Mesure de la Pente d'un Escalier (Capturer)
La fonction Capturer peut être utilisée pour mesurer la pente d'un escalier.
- Mesurez la marche basse comme point de départ
- Mesurez la marche haute comme point d'arrivée
- Examinez le pourcentage et l'angle de pente pour vérifier la conformité au design
Exemple 2 : Mesure de l'Inclinaison d'une Rampe (Capturer)
Les rampes peuvent être contrôlées pour confirmer l'accessibilité ou les exigences de conception.
- Mesurez le bas et le haut de la rampe
- Examinez l'inclinaison de la pente en pourcentage et en degrés
- Comparez les valeurs avec les spécifications du projet
Exemple 3 : Suivi de la Hauteur de la Pente Pendant l'Installation (Marquer)
La fonction Marquer peut être utilisée lors de l'installation d'éléments le long d'une pente.
- Capturez la pente une fois
- Déplacez le prisme le long de la pente
- Vérifiez de combien la position actuelle dévie au-dessus ou en dessous de la pente
Ceci est utile pour le coffrage, la pose de chape ou les travaux de nivellement.
Exemple 4 : Vérification des Pentes de Drainage (Marquer)
Les pentes de drainage ou de tuyaux peuvent être vérifiées pendant l'installation.
- Capturez la pente prévue
- Suivez les points le long de l'installation
- Assurez une pente constante le long de la pente
