Qu'est-ce que la « Mesure d'angle » dans « Mesurer et Enregistrer » ?

Les coins et les arêtes vives ne sont pas des cibles laser fiables :

• Une partie du faisceau laser frappe une surface
• Une partie s'échappe au-delà de l'arête
• Une partie peut se réfléchir sur des objets derrière le coin

Cela entraîne souvent des distances courtes, instables ou déformées lorsqu'on essaie de mesurer directement un coin.

La Mesure d'angle évite ce problème en séparant la manière dont la distance et les angles sont mesurés, en utilisant chaque mesure là où elle est la plus fiable.

Comment fonctionne la Mesure d'angle (explication simple)

Au lieu d'essayer de tout mesurer au coin lui-même, le flux de travail divise la mesure en deux parties :

1. La distance est mesurée là où le laser fonctionne le mieux
2. Les angles sont mesurés là où la précision de visée est la meilleure

Ces valeurs sont ensuite combinées pour calculer une position 3D pratique du coin.

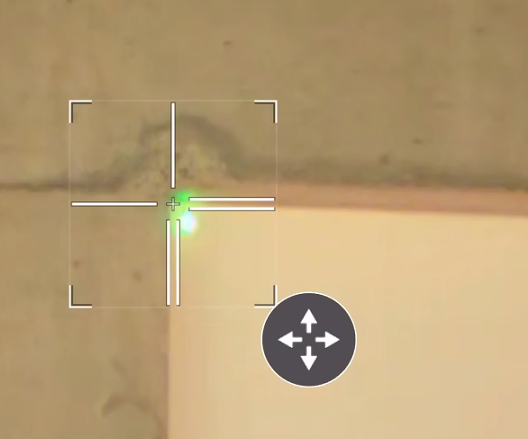

Étape 1 : Mesurer une distance fiable près du coin

Mesurez un point très proche du coin.

• Sur une surface plane :
  Évitez les arêtes ébréchées, arrondies ou irrégulières.
• Fournit un retour laser propre :
  Le point laser doit être entièrement visible sur la surface plane et fournir une mesure claire et stable.

Cette mesure fournit à l'outil une distance de référence fiable, pas la position finale du coin.

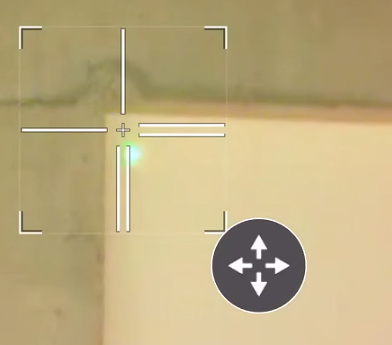

Étape 2 : Viser précisément le coin (angles uniquement)

Faites pivoter l'instrument et visez visuellement exactement le coin.

• Aucune distance n'est mesurée à cette étape
• L'instrument enregistre un nouveau :
  • Angle horizontal (HA)
  • Angle vertical (VA)

La précision à cette étape est cruciale : identifiez soigneusement le vrai coin à l'aide du télescope.

Étape 3 : L'outil combine la distance et les angles

Le logiciel :

• Utilise la mesure de distance de l'étape 1
• Utilise la mesure d'angle de l'étape 2
• Les combine mathématiquement en une coordonnée 3D unique

Ce point fusionné est stocké comme la mesure fiable du coin.

Bonnes pratiques lors de l'utilisation de la « mesure d'angle »

1. Mesurez aussi près que possible du coin (minimise l'erreur de décalage de distance)
2. Assurez une surface propre et plane (évitez les arêtes ébréchées, les joints ou le béton rugueux)
3. Visez très soigneusement le coin (les erreurs angulaires affectent directement la position)
4. Gardez des distances raisonnables (les distances plus longues amplifient les erreurs angulaires)
5. Comprenez qu'il s'agit d'un point calculé (très utile, mais pas une précision de contrôle topographique)

Précision et limites honnêtes

La Mesure d'angle introduit une petite approximation car la distance est mesurée près du coin plutôt que directement dessus. De plus, le laser frappe généralement le mur avec un léger angle plutôt que parfaitement perpendiculaire.

La précision reste fiable car :

• Le décalage de distance par rapport au coin est très faible
• La précision angulaire est extrêmement élevée
• Les erreurs de coordonnées résultantes sont généralement très faibles pour une utilisation en construction
• Les erreurs sont prévisibles et bien plus faibles que si l'on tentait de mesurer directement l'arête

Lorsque les bonnes pratiques sont suivies, la précision positionnelle est de qualité construction et comparable à ce que les utilisateurs acceptent déjà lorsqu'ils implantent des points avec une mire prismatique.

Quand utiliser (et ne pas utiliser) la Mesure d'angle

Cas d'utilisation recommandés

• Implantations générales en construction
• Contours approximatifs de bâtiments
• Vérification des dimensions générales
• Coins inaccessibles ou difficiles à mesurer à distance
• Productivité sur le terrain où la rapidité prime sur une précision extrême

Évitez d'utiliser la Mesure d'angle pour :

• Relevés as-built de haute précision
• Vérification de tolérances serrées (exigences au millimètre)
• Mesures légales ou cadastrales
• Géométries déformées, courbes ou irrégulières

Dans ces cas, des méthodes plus rigoureuses (comme la visée prismatique ou les mesures par scan) peuvent être nécessaires.
