Pontok importálása és exportálása: Használati útmutató

Mik azok a "pontok" az HCL-ben?

Számos különböző ponttípus tárolható egy HCL projektfájlban (amelyet HPL30-nak neveznek): Vezérlőpontok, Elrendezési pontok, Mért pontok, Kitűzött pontok és Állomáspontok.

Vezérlőpontok: Olyan pontok, amelyeket az eszköz beállításához használnak, ahogy ebben a cikkben látható.

Elrendezési pontok: Olyan pontok, amelyeket meghatározott koordinátákon lehet kitűzni, ahogy ebben a cikkben le van írva.

Mért pontok: Olyan pontok, amelyeket a fej egység mért (nem kitűzött) az állomás beállítása után, ahogy ebben a cikkben le van írva.

Kitűzött pontok: Elrendezési pontok, amelyeket kitűztek vagy rögzítettek azon a pontos helyen, ahol kitűzték őket, ahogy az a fent említett elrendezési pontokról szóló cikkben szerepel.

Állomáspontok: Olyan helyek, ahol az állomás beállította a koordinátáit az állomás beállítása után, ahogy ebben a cikkben tárgyaljuk.

Amikor először importálsz pontokat egy projektbe, technikailag csak az "Elrendezési pontokat" és a "Vezérlőpontokat" tudod importálni. Ennek oka, hogy ezek az egyetlen ponttípusok relevánsak az új projektek számára – minden más ponttípus azokra a pontokra vonatkozik, amelyeket azután hoznak létre, hogy az eszközt mérésre használták.

Megjegyzés: a pontlistádat mindig szerkesztheted az importálás után magán a táblagépen.

Milyen fájltípusban tárolódnak a pontok?

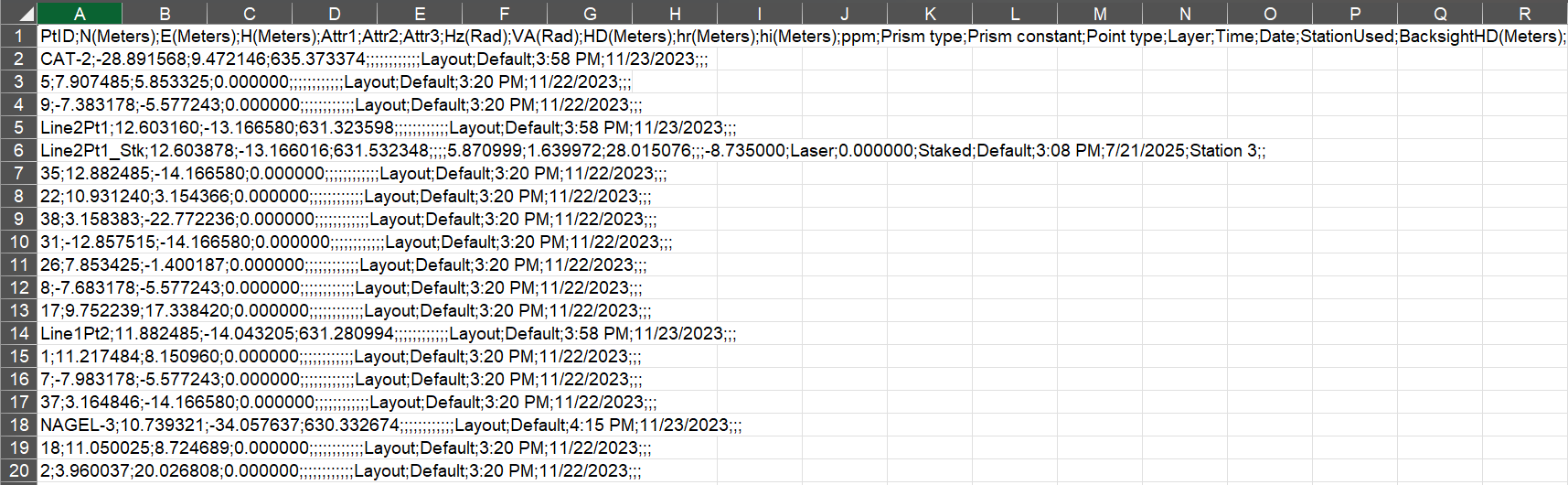

A pontfájlok, ha önállóan importálják vagy exportálják őket, csv vagy txt formátumban tárolódnak. Ha nem vagy ismerős ezzel a fájltípussal az információ tárolására, elsőre kissé furcsának tűnhet. Lent egy képernyőkép egy példáról, hogy hogyan néz ki ez a fájl megnyitáskor:

Ha el tudod olvasni egy CSV fájl első sorát, észreveheted, hogy kategóriák vannak, amelyek magyarázzák az adat típusát, és minden érték valamilyen írásjel által van elválasztva (ebben az esetben egy ";"). A pontfájl legfontosabb adatai a Pont neve (PtID), és a pont koordinátaértékei (Keleti koordináta, Északi koordináta és Magassági koordináta).

Minden más információ a pontok CSV fájljában kiegészítő adat, ami hasznos lehet, de általában a koordináta információ a leglényegesebb.

Hogyan importálhatók pontok egy projektbe?

Pontokat importálhatsz "Vezérlőpontként" vagy "Elrendezési pontként", és az eszköznek csak egy szabványos formátumú csv/txt fájlra van szüksége. A pont név és koordináták mellett, ha a csv/txt fájlt Hilti szoftverből exportálták, a pont attribútumok (ha vannak) importálásra kerülnek, és vezérlőpontok importálásakor a rúd magasság és prizma típus információ is importálható. Bármilyen más információ, ami a CSV-ben lehet, importáláskor figyelmen kívül lesz hagyva.

Ezenkívül a szoftver rögzíti az importálás/létrehozás időpontját és dátumát a jelentésekhez való hivatkozás céljából.

A tiszta pontimport érdekében ajánlott átnézni a pontfájlt és ellenőrizni, hogy minden pontnak egyedi neve legyen. Bár a szoftver képes észlelni az ismétlődő nevű pontokat, előfordulhatnak hibák.

Az alábbiakban áttekintjük, hogyan formázhatod az import fájlt, majd hogyan importálhatsz elrendezési pontokat, majd vezérlőpontokat.

Importálás lépés 1: Szerezd be a megfelelő formátumot a pontfájlodhoz

Az ipari szabvány csv/txt fájl így van formázva:

"POINT NAME;N Coordinate;E Coordinate;H Coordinate"

Bár a fenti példa pontosvesszőt (";") használ az értékek elválasztására, a választott elválasztó bármilyen lehet.

Importálás lépés 2: Nyisd meg a projektet

Válaszd ki azt a projektet, amelyből importálni szeretnéd a pontokat a projekt képernyőn:

Importálás lépés 3: Elrendezési pontok importálása

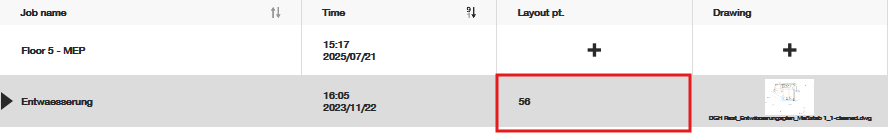

Ha elrendezési pontokat importálsz, nyisd meg a projektet, hogy megjelenjenek a benne lévő munkák. Ezután egyszerűen kattints arra a mezőre, amely az adott munkához tartozó elrendezési pontokat jelöli, ahová importálni szeretnéd a pontokat:

Jelöld meg, hogy pontokat kívánsz importálni ebbe a munkába:

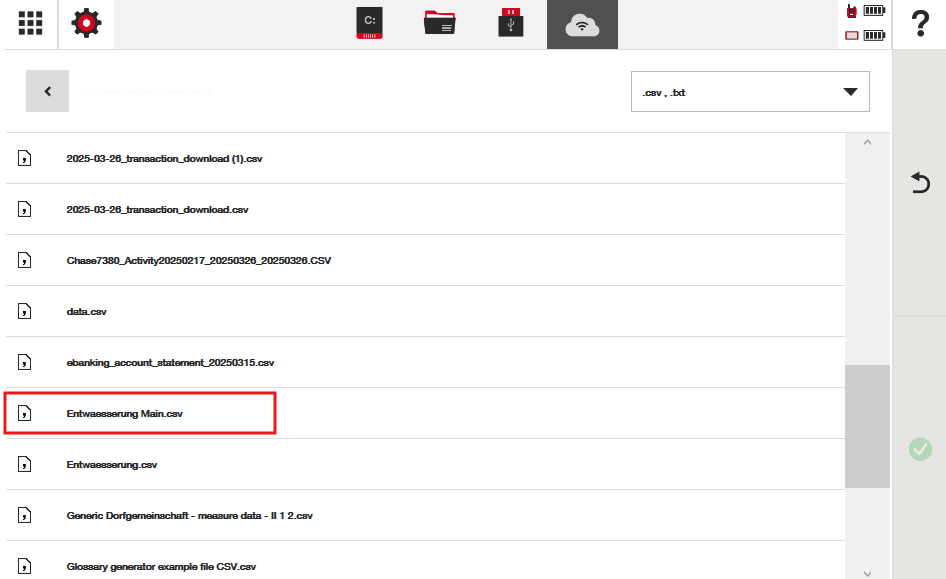

Keresd meg a fájlt a szükséges fájlútvonalon, majd nyomd meg a zöld pipát:

Importálás lépés 4: Válaszd ki a fájl helyes formátumát

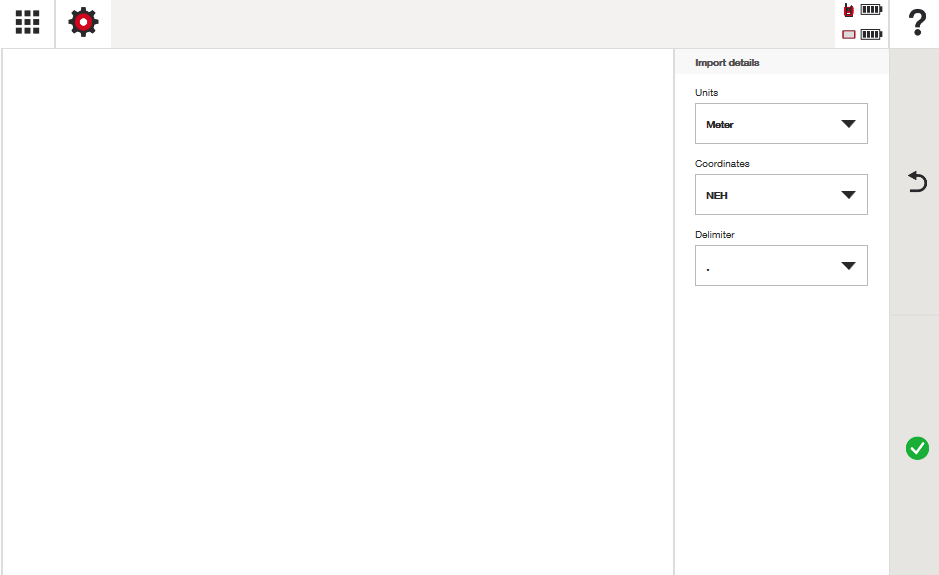

A szoftver megpróbálja elemezni az importált adatokat, és azonosítani az egységeket, valamint a pontok koordináta sorrendjét. Ezeket az opciókat mindig módosíthatod vagy beállíthatod a "Import részletek" ablakban a képernyő jobb oldalán:

Ha valami nem megfelelő a kiválasztott formátumban, hibaüzenetet kapsz. Általában az elválasztó (vagy szeparátor) megváltoztatása segíthet a hiba megszüntetésében:

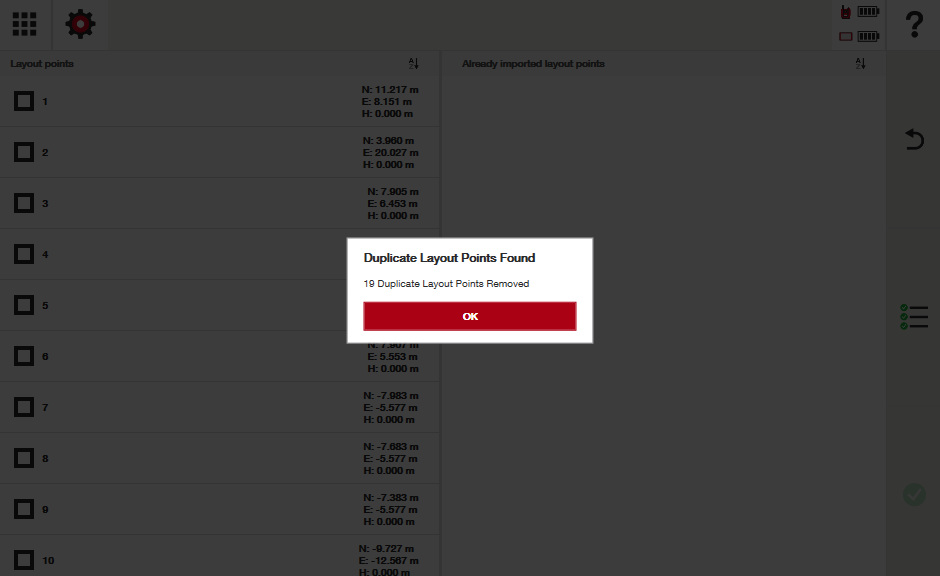

Ha a szoftver észleli, hogy vannak a csv-ben olyan pontok, amelyek név és koordináta szerint is duplikáltak, eltávolítja a duplikátumokat és értesít róla. Megjegyzés: erősen ajánlott az importálás előtt átnézni a pontlistát, és eltávolítani vagy átnevezni az azonos nevű pontokat. Ez zökkenőmentesebbé teszi az importálási folyamatot és csökkenti a hibalehetőséget:

Ha a szoftver észleli, hogy vannak a munkádban olyan pontok, amelyeknek azonos a neve, megkérdezi, hogyan szeretnél tovább haladni: megtartani a régi pontot vagy lecserélni az újra:

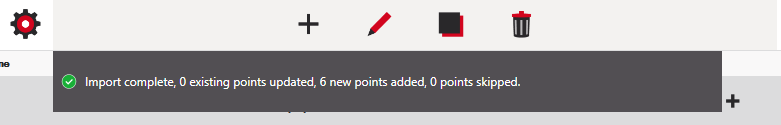

Az importálás befejezése után egy üzenet jelenik meg, amely tájékoztat a sikerességről:

Importálás lépés 5: Vezérlőpontok importálása

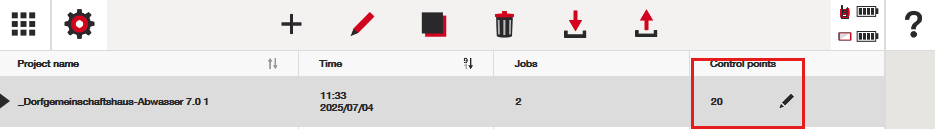

Vezérlőpontok importálásához egyszerűen kattints arra a mezőre, amely a vezérlőpontokat jelöli az első projekt képernyőn:

Eltér-e a vezérlőpontok importálása az elrendezési pontoktól?

Igen – de csak kismértékben. Vezérlőpontok importálásakor a Hilti szoftverből exportált csv/txt fájlból importálhatod a prizma és rúd magasság információkat is. Az importálás véglegesítése előtt lehetőséged van pontonként szerkeszteni a prizma adatokat.

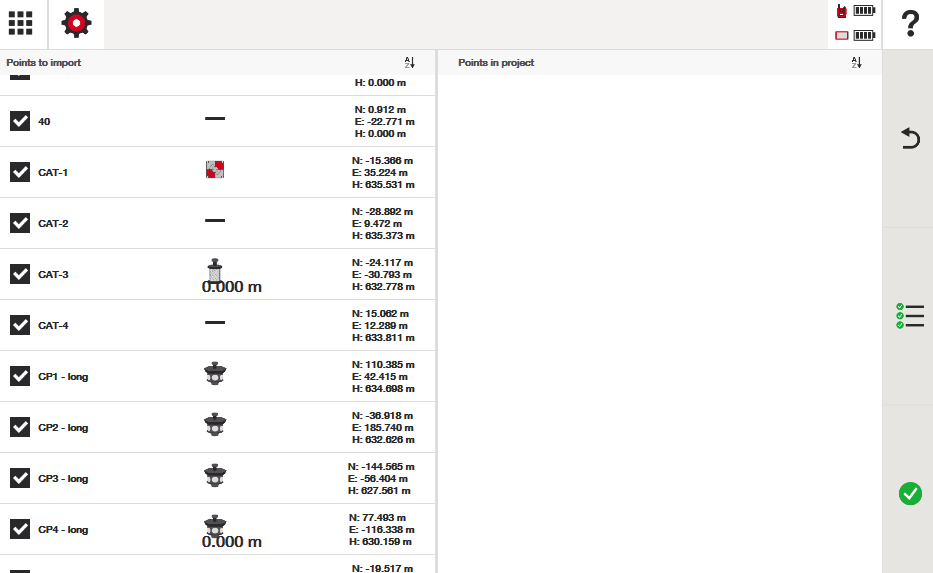

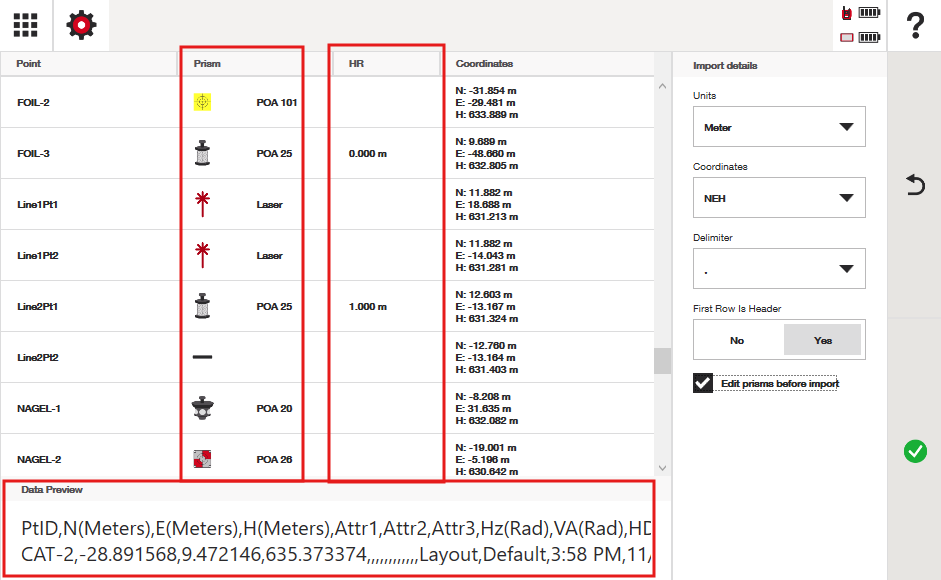

Figyeld meg, hogy a vezérlőpont import képernyő több adatot mutat: prizma típus, rúd magasság és egy előnézet az összes csv/txt pont adatról:

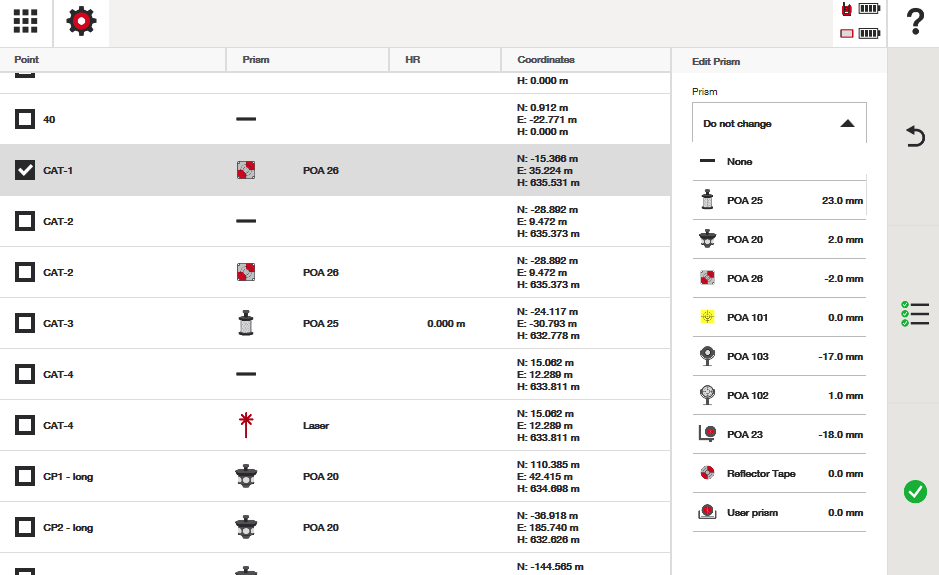

Az "importálás előtti prizma szerkesztés" opció bekapcsolásával bármilyen szükséges információt módosíthatok is:

A szerkesztés befejezése után nyomd meg a zöld pipát a prizma szerkesztő menüből való kilépéshez. Az importálási folyamat ezután megegyezik az elrendezési pontoknál leírtakkal, de a képernyőn megjelennek a pontokhoz tartozó prizmák és rúd magasság is:

Mi a teendő, ha pontimportálás után "hiba a munka megnyitásakor" üzenetet kapsz?

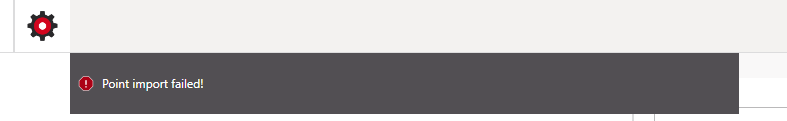

Ha az importálás után hibát kapsz, hogy a munka nem nyitható meg, valószínűleg azért, mert van egy pont, amelynek azonos neve van, mint egy másiknak, de különböző koordinátája. Térj vissza a pontlistádhoz, és nézd meg a pontokat pontnév szerint rendezve. Töröld vagy módosítsd az azonos nevű pontokat, különösen, ha ugyanaz a név, de eltérő koordináták vannak. A szoftver esetleg nem vette észre az ilyen duplikált pontokat, ami hibát okozhat.

Mennyi adat importálódik a CSV/TXT fájlból a koordinátákon kívül?

Ha olyan csv/txt fájlt importálsz, amelyet Hilti alapú szoftverből exportáltak, akkor a pont attribútum információkat is vissza tudod nyerni, ha alkalmazható. Emellett csak vezérlőpontok importálásakor tudod importálni a rúd magasság és prizma információkat pontonként. Megjegyzés: prizma és rúd magasság információk nem importálódnak elrendezési pont importálásánál.

Hogyan exportálhatók pontok egy projektből?

Lépj be a projekt menübe, és válaszd ki azt a projektet, amelyből pontokat szeretnél exportálni:

Innen megérintheted azt a területet, ahol "vezérlőpontok" szerepel, és egyszerűen exportálhatod a projekt vezérlőpontjait:

Vagy exportálhatsz pontokat egy adott munkából a projektben:

Ha megérinted az elrendezési pont oszlopot a munkamenüben, megjelenik az opció, hogy kiválaszd, mely pontokat szeretnéd exportálni, és megmutatja, hány ponttípus áll rendelkezésre az adott munkában exportálásra:

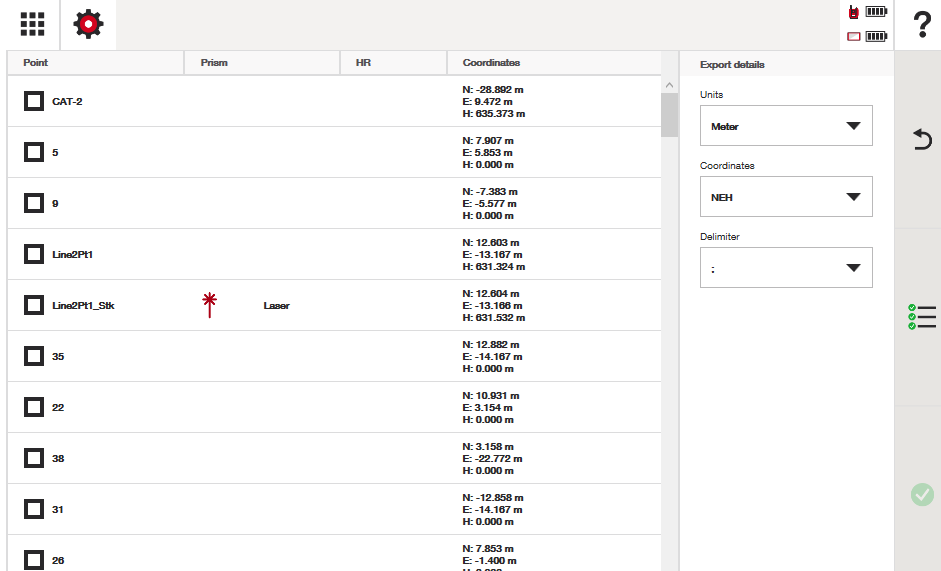

A továbblépés után még egy ablak jelenik meg, ahol pontosíthatod, mely pontokat szeretnéd exportálni, valamint beállíthatod, hogyan nézzen ki a csv/txt fájl: milyen EGYSÉGBEN szeretnéd megjeleníteni a pontokat, milyen KOORDINÁTA SORREND legyen, és milyen ELVÁLASZTÓT (SZEPARÁTOR) használjon az értékekhez:

Kiválaszthatod a pontokat egyenként, vagy használhatod a "mindet kiválaszt" gombot a képernyő jobb oldalán.

Az exportálás után a pontok CSV fájlként lesznek elmentve.

Milyen adatokat exportál a pontadatok CSV vagy TXT fájlja?

Ha megnyitod a pontadataid CSV fájlját, láthatod, hogy sok információ van elmentve pontonként, amelyek mind nagyon hasznosak lehetnek, amikor átnézed a projekted, és hogy mi lett mért vagy kitűzött.

PtID: az exportált pont neve
N, E, H koordináták: a pont helyének koordináta információi
Attr1-4: a ponthoz kapcsolódó attribútumok, ha vannak. Ezeket a végfelhasználó kézzel adja meg.
"Hz és VA" (Rad): a fej egység által mért szögek radiánban, amikor a pontot mérték vagy kitűzték. Radiánt használnak itt az adat exportnál, mert általában könnyebb integrálni radián információt más szoftverekben.
HD (Vízszintes távolság): a teljes állomás pontos vízszintes távolsága a kitűzött vagy mért ponttól. A HD nem veszi figyelembe a lejtést, csak a 2D vízszintes távolságot.
HR (Rúd magassága): a prizmarúd magassága, amelyet a felhasználó kézzel adott meg (ha alkalmazható), amikor a pontot mérték vagy kitűzték.
HI (Eszköz magassága): a teljes állomás magassága, amelyet a felhasználó kézzel adott meg (ha alkalmazható), amikor a pontot mérték vagy kitűzték. Ez csak akkor jelenik meg, ha az állomás magasságát beírták az állomás beállítása során.
PPM (Parts per Million): a PPM érték, amelyet a végfelhasználó kézzel állított be az eszköz PPM beállításaiban – egy szám, amely az időjárási körülményekből eredő hibákat korrigálja.
Prizma típus: a felhasználó által a pont kitűzése vagy rögzítése során használt prizma típusa
Prizma állandó: a mérés idején használt prizma állandója. Ne feledd, minden prizmának van egy állandója, amely segíti a teljes állomást a prizma középpontjának kiszámításában, miután kapcsolódik hozzá.
Ponttípus: jelzi, hogy milyen típusú pont (kitűzött, elrendezési, vezérlő, állomás vagy mért)
Réteg: a CAD réteg, amelyen a pont el van mentve. Ez lehetővé teszi a végfelhasználónak, hogy azonosítsa vagy szűrje a releváns pontokat a csv-ből.
Idő: a napnak az az időpontja, amikor a pont el lett mentve
Dátum: a dátum, amikor a pont el lett mentve. Megjegyzés – az idő és dátum segíthet a termelékenység nyomon követésében, vagy biztosítja, hogy a munka egy adott időpontban vagy időre készült el (például viták rendezésére)
Használt állomás: az állomás száma, amelyet a pont mérésére vagy kitűzésére használtak. Ez segít a hibajavításban vagy a problémák feltárásában, például annak észlelésében, hogy bizonyos pontokat pontosan vagy pontatlanul mértek, és melyik állomást használták ezek között. Érdemes megtartani az "állomáspontokat" a projekt során, mert ha törlöd az állomáspontokat, akkor az állomás beállítási információ elveszik a hozzájuk mért pontokról. Így például nem fogod látni, hogy melyik állomást használták bizonyos pontok méréséhez.

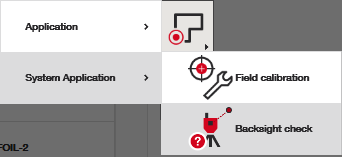

Hátsó látó HD: a távolság az első vezérlőpontig, amelyet az állomás beállítása során használtak. Megjegyzés: bármikor ellenőrizheted bármely tárolt vezérlőpontot a pontfájlodban hátsó látó ellenőrzésként egyszerűen egy "hátsó látó ellenőrzés" végrehajtásával.
