Mi az a terepi kalibráció, és hogyan végezhetem el a PLT 400 esetében?

Mi az a terepi kalibráció?

A terepi kalibráció biztosítja az eszköz pontosságát. Ez egy ellenőrzés, amely újraigazítja az eszközt a szállítás/kezelés, tárolás, hőmérsékletváltozások, kopás és terepi beállítási eltérések után. Terepi kalibráció nélkül az eszközön belüli érzékelők kockáztatnák, hogy nincsenek megfelelően beállítva, így a mérések következetlenek lennének.

A terepi kalibrációk nagy szerepet játszanak abban, hogy a totálállomások megbízhatóságukat megőrizzék a mérések során. Az olyan régebbi totálállomások, mint a PLT 300 és POS 150/180, megkövetelték a felhasználóktól a terepi kalibrációk manuális elvégzését, ami hibákhoz vezethetett. A PLT 400 automatizálja ezt a folyamatot, ezáltal megbízhatóbb és következetesebb eredményeket biztosítva az emberi hibák kiküszöbölésével.

A totálállomás tükrök (lásd alább), valamint az eszköz alapján található kollimátor segítségével az eszköz beállítja tengelyeit a lézer és prizmakövetőhöz az eszközön belül, biztosítva, hogy középre legyen állítva. Észreveheti, hogy a kalibráció során az eszköz többször megfordul, ellenőrizve ezeket a tengelyeket minden lehetséges módon, hogy biztosítsa a 360°-os vízszintes és függőleges forgást, miközben a prizmakövető és az EDM (lézer) középen marad a mérések során.

A PLT 400 mely részei vesznek részt a kalibrációban?

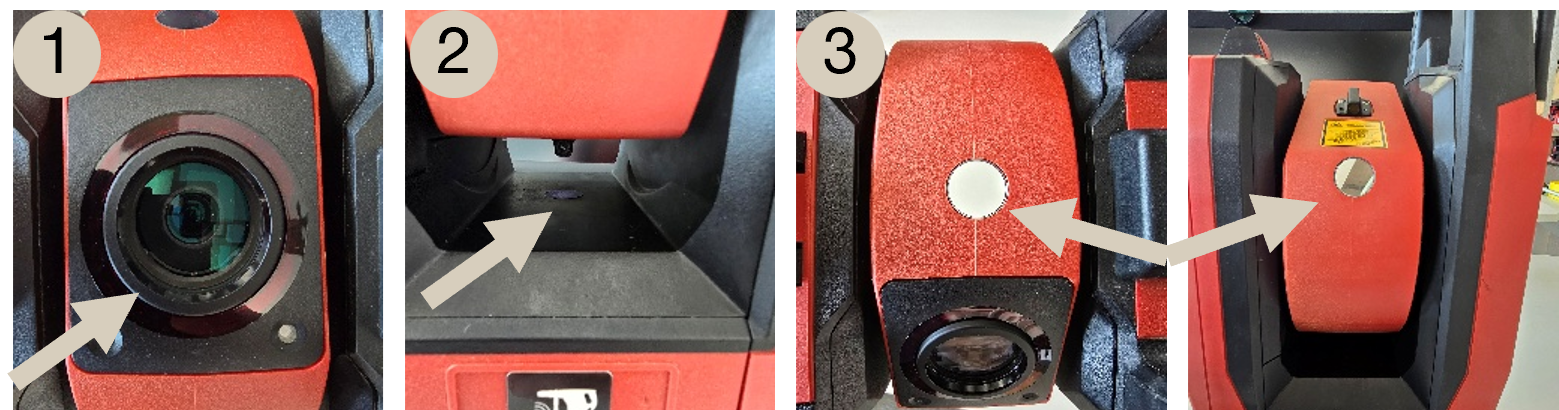

A totálállomásnak négy kulcsfontosságú pontja van a távcsövön, amelyeket a terepi kalibráció végrehajtásához használnak: a lencse (1), a kollimátor (2) és a két kalibrációs tükör (3). Ezek a helyek futtatják a kalibrációkat és méréseket az eszköz használata során, és ha bármi (általában víz vagy por) akadályozza őket, az kalibrációs és mérési hibákhoz vezethet

Hogyan végezhetem el saját terepi kalibrációmat?

Ahhoz, hogy saját időben elvégezze a terepi kalibrációkat, egyszerűen nyissa meg a terepi kalibráció alkalmazást a táblagépen:

Miután megnyílt, tudja, hogy a folyamat megkezdése után körülbelül 3 percet vesz igénybe a befejezése. Két lehetőség közül választhat:

1. Automatikus terepi kalibráció – ez igazítja az optikai utat a lencséhez, hogy biztosítsa, az EDM (lézer) és a prizmakövető minden szögben pontosan olvasson az eszköz forgásakor.

2. Kompenzátor kalibráció – biztosítja, hogy a dőlésérzékelő két tengelyű mechanizmusa pontosan olvasson, megtartva az eszköz függőlegességét.

Általában érdemes mindkét részt lefuttatni a terepi kalibráció során, ha manuálisan indítja el a folyamatot.

Egyszerűen nyomja meg a zöld pipát, és az eszköz elvégzi a kalibrációs folyamatot. Ajánlott ezt manuálisan elvégezni, ha pontossági problémák merülnek fel, például ha a hátsó látás ellenőrzései rosszak az állomás beállítása után, hirtelen hőmérsékletváltozás történt, vagy ha attól tart, hogy az eszköz elmozdult a munkaterületen fellépő rezgések miatt.

Mi történik, ha a kalibráció sikertelen?

Ha a kalibráció sikertelen, gyakran azért van, mert a fent látható tükrök vagy lencsék nem olvashatók megfelelően. Az első lépés ezeknek a lencséknek a megtisztítása, ahogy azt ebben a cikkben említettük. Egy másik oka lehet a sikertelenségnek, hogy az eszköz több mint 5°-kal nincs vízszintben, és állítani kell rajta.

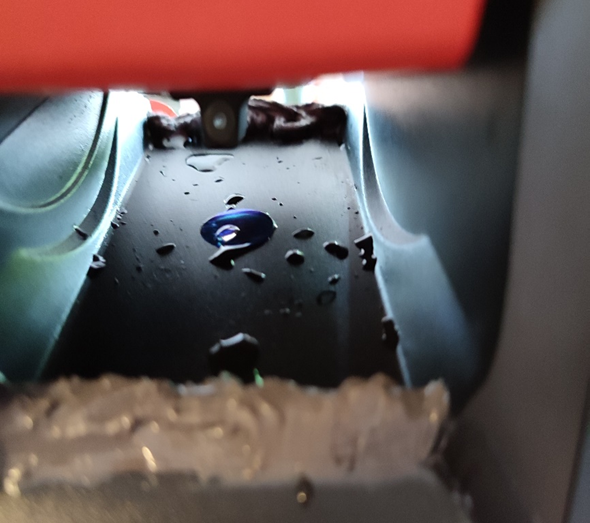

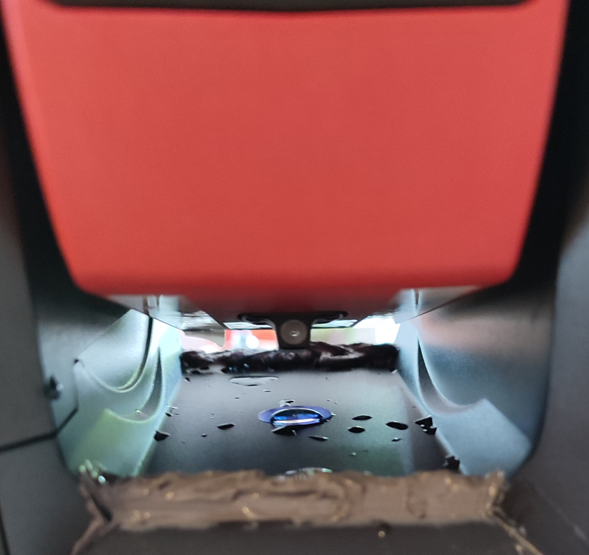

Az alábbi képeken látható, hogyan befolyásolhatja a vizet különösen a kollimátor működését, amelyet a víz eltakarhat, kalibrációs hibákat okozva. Egy száraz ruhával történő törlés segíthet.

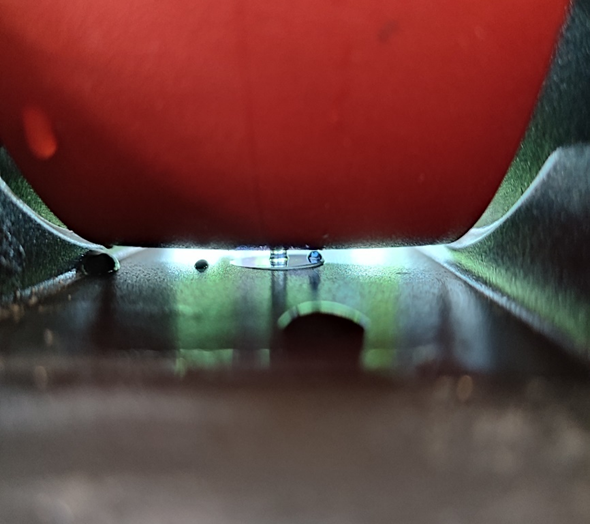

A távcső alja és a kollimátor közötti rés nagyon kicsi (kevesebb, mint 3 mm). Ha a távcső részein víz van, az könnyen csöpöghet az eszköz aljára, és összegyűlhet a kollimátor körül. Ezért a kalibráció előtt, még ha a kollimátor száraz is, győződjön meg róla, hogy maga a távcső is száraz.

Ha a kalibráció a tükrök tisztítása után is sikertelen, ellenőrizze, hogy az eszköz vízszintben van-e, és próbálja újra. Ha továbbra is sikertelen, forduljon helyi Hilti képviselőihez segítségért a további lépésekhez.

Mikor indul el automatikusan a terepi kalibráció?

A terepi kalibrációt az eszköz belső hőmérsékletváltozásai, valamint a dőlésérzékelő 5°-os eltérésének észlelése indítja el.

A belső hőmérsékletváltozások tekintetében az eszköz mind a távcső, mind az alidade hőmérsékletét méri. A távcső területe az a hely, ahol az EDM, prizmakövető és egyéb mérési számításokat végző mechanikák találhatók. Az alidade területén helyezkednek el a dőlésérzékelők a fej egység alsó részénél. A belső hőmérséklet változásai mindkét helyen alkatrészek tágulását vagy összehúzódását okozhatják, ami távolság- vagy szögmérési hibákhoz vezethet, hacsak nem történik kalibráció.

Ezért az eszköz indításakor a PLT 400 minden 10° C belső hőmérséklet-változás után kalibrál, miközben alkalmazkodik a környezethez, ahol dolgozik. Ezután minden 60 perc használat után ismét automatikusan kalibrál, hogy további hőmérséklet miatti beállításokat végezzen.

Növelhetem vagy csökkenthetem az automatikus terepi kalibrációk gyakoriságát?

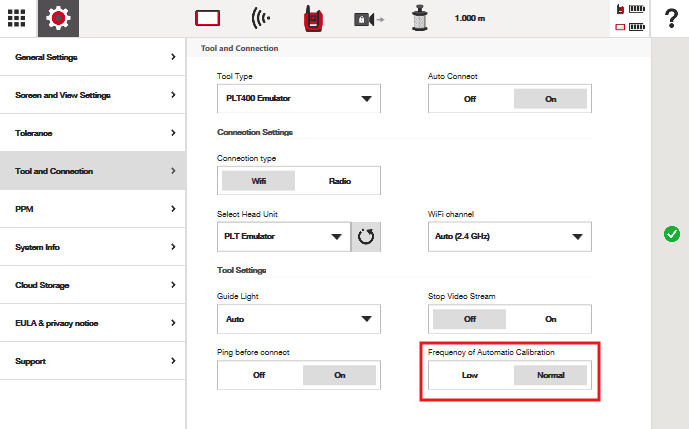

Igen – ezt a beállítások képernyőjén kezelheti:

A gyakoriságot „alacsony” (alacsony gyakoriságú mód) vagy „normál” értékre állíthatja. Ha a gyakoriságot „alacsony” értékre állítja, az automatikus kalibrációk csökkennek az indításkor, ami azt jelenti, hogy a terepi kalibrációnak nem kell megtörténnie az eszköz első csatlakozásától számított 60 percen belül.

A „normál” módban azonban az eszköz automatikusan elindít egy kalibrációt, amint a belső hőmérséklet 10°-kal emelkedik az indítás után, függetlenül attól, mennyi idő telt el. Az első „hőmérsékleti” kalibráció után az első munkaóra alatt, ezt követően 60 perces időközönként kell kalibrációkat végezni.

Megjegyzés: ez nem veszi figyelembe a dőlésérzékelőt, amely a vízszint megtartásához igazít. Ha az eszköz több mint 5°-kal kimozdul a vízszintből, az eszköznek újra kell állnia a pontosság fenntartása érdekében, függetlenül a belső hőmérséklettől.
