Mit jelent az „Abszolút magasság” megjelenítési funkció a „Referenciamagasság beállítása” alatt?

Az abszolút magasság megjelenítési funkció célja

Ez a megjelenítési opció csak akkor alkalmazható, ha magasságokkal dolgozik, és módosítani szeretné, hogy a magasságértékek hogyan jelenjenek meg a mérési pontok beállítása után.

Két fő felhasználási eset van, mindkettő a magasság beállításával kapcsolatos a tengerszinthez képest vagy onnan kiindulva:

1. A vezérlőpont magasságokat a tengerszinten mérik, de a CAD elemek és a kiosztási pontok különböző magasságban vannak. Szeretné vizuálisan úgy igazítani a vezérlőpont magasságát, hogy inkább a használt CAD fájlhoz legyen viszonyítva.
2. A CAD elemek és kiosztási pontok a tengerszinten vannak (például egy közműterv esetén), de a vezérlőpont magasságok nem. Szeretné a munkafolyamat során a vezérlőpont magasságokat úgy igazítani, hogy megfeleljenek a CAD magasságoknak.

Megjegyzés: ez kizárólag vizuális célokra szolgál. A kiexportált pontadatok a mérési pontmagasság alapján mentik a pontmagasságokat, amelyeket a mérés során állított be. További információkért a magasságokkal történő mérésről lásd ezt a cikket.

Használati útmutató: Az alkalmazás megnyitása

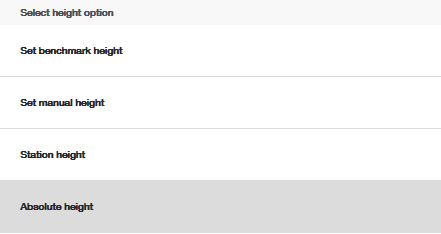

Nyissa meg az alkalmazást a „mérési magasság beállítása” menüpontban, és válassza az „abszolút magasság” opciót:

Használati útmutató: A helyes paraméterek beállítása

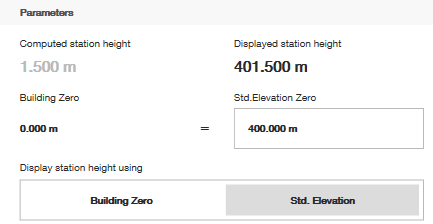

A fenti példában a mérési pont magasságát 1,5 m-re állítottam be. Egy 400 m-es magasságkorrekciót adtam meg, hogy 401,5 m-ként jelenjen meg, ami tudomásom szerint a helyes eltolás a tengerszint eléréséhez a vezérlőpontok vagy a referenciamagasság alapján, amelyet eredetileg mértem.

Most – vizuálisan – a szoftver úgy irányít a kiosztási pontokhoz, mintha ezen az új magasságon lennék. A kiosztási és vezérlőpont értékek mind vizuálisan igazodnak, hogy ezt az új magasságértéket mutassák a pontlistában és a CAD fájlban.

Használati útmutató: A beimportált adatok magasságának módosítása

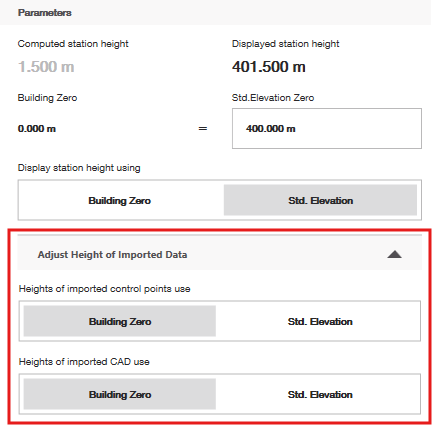

Ezeket a paramétereket csak akkor szükséges módosítani, ha a mérési pont magasságának beállítása önmagában nem elegendő a kívánt magasságértékek eléréséhez.

Példa: Vezérlőpont és CAD magasság igazítása

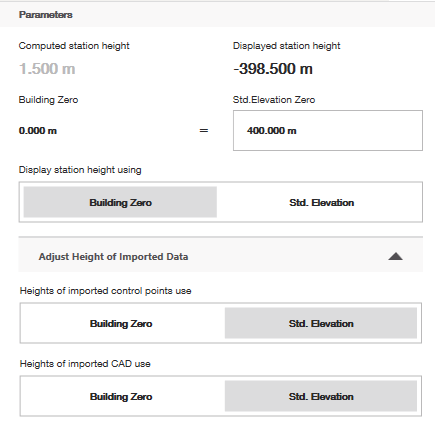

A fenti példában a beimportált vezérlőpont fájl magasságai nem a tengerszinten voltak. Azonban azt szeretném, hogy a vezérlőpontok vizuálisan a tengerszinten legyenek a munkám során. Ezért, ahogy a fenti példa mutatja, beállítottam a tengerszint eltolást 400 m-re. A mérőállomás, amelyet a „0 épülethez” állítottam be, automatikusan igazítja helyzetét ezen új érték alapján, hogy a magasságát az eltolás szerint mutassa.

A kiosztási pontjaim is ugyanazon magasságrendszeren alapultak, mint a vezérlőpont, és szeretném, ha azok is igazodnának. Most, amikor kiosztok, az összes magasságérték ezen az eltoláson alapulva jelenik meg.

Végső javaslat:

Ez a funkció kizárólag kényelmi célt szolgál. Ha a munkafolyamatában a magasságokat anélkül is tudja kezelni, hogy ezen a képernyőn módosítaná a magasságértékeket, folytassa ezt a módszert.
