A Lejtő alkalmazás a lejtő geometriai viszonyainak mérésére és értékelésére szolgál két pont között. Részletes információkat nyújt, mint például a kezdő és végmagasság, a vízszintes távolság, valamint a lejtő dőlésszöge, amely mind százalékban, mind fokban kifejezhető.
A Lejtő alkalmazás használatához a műszert állomásra kell helyezni. Az állomásra helyezéssel kapcsolatban további információkért kérjük, tekintse meg ezt a cikket.
Az alkalmazásról egy hasznos videó található alább:
A Lejtő alkalmazás használata
- Projekt megnyitása: Kezdje bármely projekt megnyitásával a táblagépen.
-
Alkalmazás megnyitása: Nyissa meg a Lejtő alkalmazást a kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.
- Ha az alkalmazás nem található meg a kezdőképernyőn, válassza az Útmutató hozzáadása opciót, és adja hozzá a Lejtő alkalmazást.
-
Funkció kiválasztása
- A képernyő jobb oldalán válassza ki az elérhető funkciók egyikét:
- Mérés
- Jelölés
- Minden funkció más-más célt szolgál a Lejtő munkafolyamatában.
- A képernyő jobb oldalán válassza ki az elérhető funkciók egyikét:
Lejtő alkalmazás gyorsikonja:

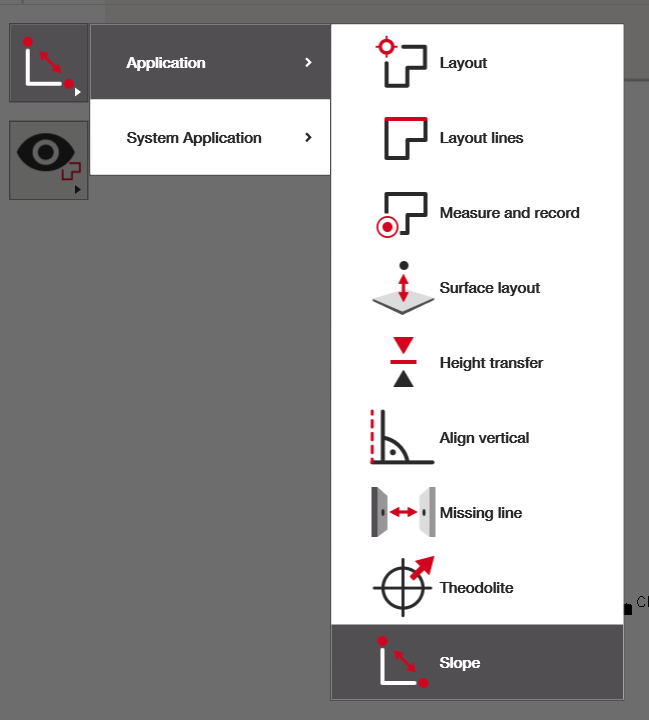

A Lejtő alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:
CAD nézet a pontok mérését és a lejtő létrehozását megelőzően: Vegye figyelembe, hogy Ön határozza meg a lejtő kezdő- és végpontját; az eredményül kapott lejtés lehet pozitív vagy negatív.
A Mérés funkció használata
A Mérés funkció két pont mérésére és a közöttük lévő lejtő információinak kiszámítására szolgál.
-
Kezdőpont mérése: Mozgassa a kamerát a lejtő első pontjára (például a lejtő aljára).
- Válassza ki a háromszög ikont a kezdőpont koordinátáinak méréséhez és rögzítéséhez.
-
Végpont mérése: Mozgassa a kamerát a lejtő második pontjára (például a lejtő tetejére).
- Ismét válassza ki a háromszög ikont a végpont koordinátáinak méréséhez és rögzítéséhez.
-
Lejtő információk áttekintése: Mindkét pont mérését követően a lejtő adatai megjelennek a képernyő jobb oldalán, beleértve:
- A kezdőpont magasságát
- A végpont magasságát
- A pontok közötti vízszintes távolságot
- A lejtő dőlésszögét százalékban (%)
- A lejtő dőlésszögét fokban (°)
- Ez az információ leírja a mért lejtő geometriai jellemzőit.

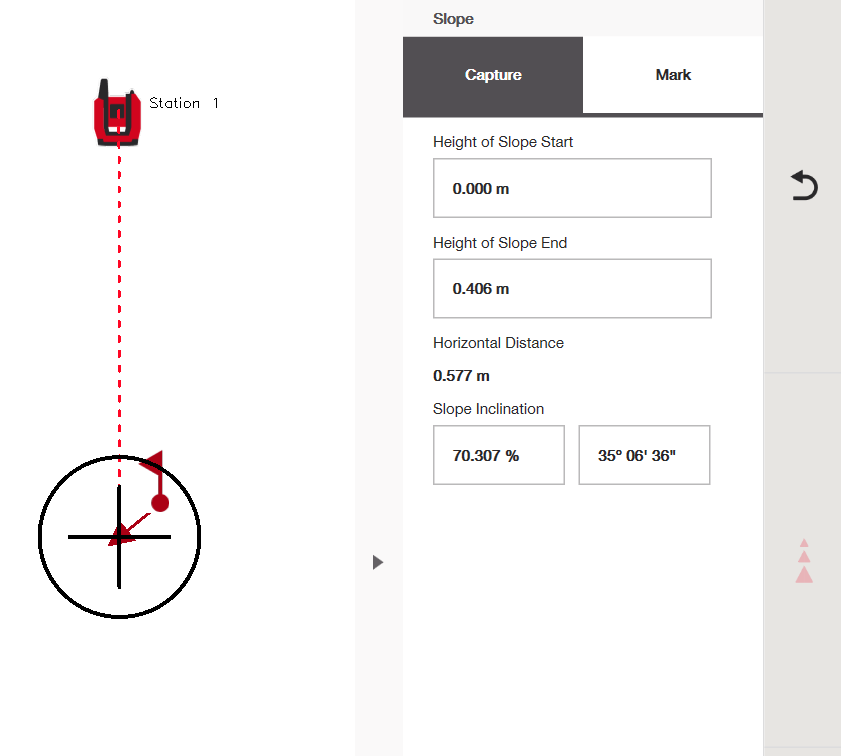

CAD nézet a pontok mérését és a lejtő létrehozását követően:
A Jelölés funkció használata
A Jelölés funkció a lejtő rögzítése után használható. Lehetővé teszi a pontok követését a mért lejtőhöz viszonyítva közvetlenül a helyszínen.

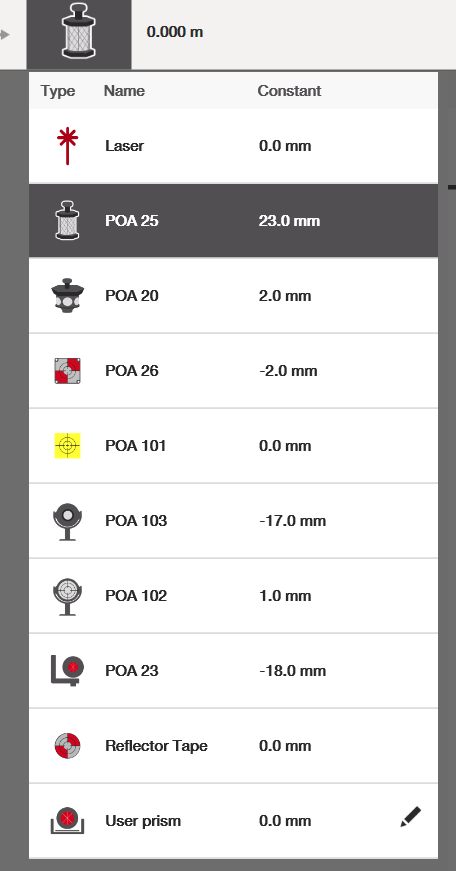

- Prizma kiválasztása: Válassza ki azt a prizmát, amelyet a pontok követésére fog használni, és zárja rá a kamerát a prizmára.
- Prizma magasságeltolás megadása: Adja meg a prizmától a mérőhegy aljáig terjedő magasságeltolást. Ez biztosítja a pontos magasság számítást.
-
Lejtő követése: Mozgassa a prizmát a lejtő mentén.
- Az alkalmazás megjeleníti a jelenlegi prizma pozíció és a mért lejtő közötti magasságkülönbséget
- Az információ megmutatja, hogy a jelenlegi pont mennyivel magasabb vagy alacsonyabb a lejtőhöz képest
- Ez folyamatos ellenőrzést tesz lehetővé a lejtő mentén végzett munka során.

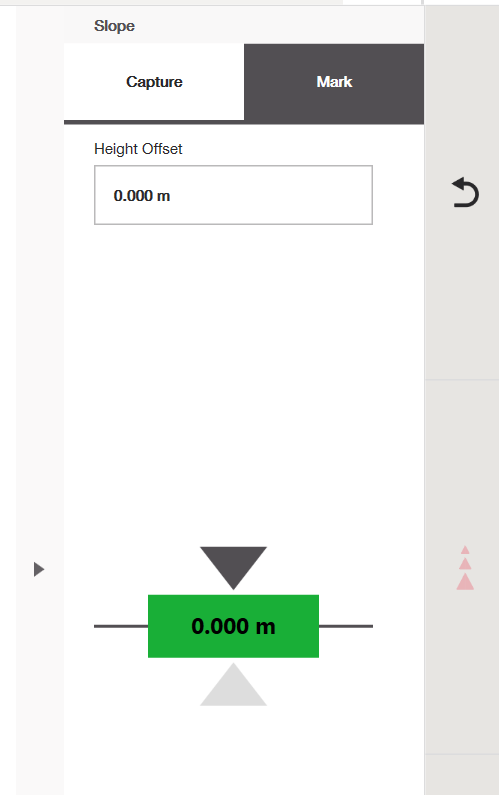

Magasságkülönbség megjelenítése a Jelölés funkció használatával:
Példák a Lejtő alkalmazás használatára
A Lejtő alkalmazást gyakran használják tervezési, ellenőrzési és minőségellenőrzési feladatokhoz lejtős felületeken.
1. példa: Lépcső lejtőjének mérése (Mérés)
A Mérés funkcióval megmérhető egy lépcső lejtése.
- Mérje meg a lépcső legalacsonyabb fokát kezdőpontként
- Mérje meg a lépcső legfelső fokát végpontként
- Ellenőrizze a lejtő százalékos értékét és szögét a tervezési követelményeknek való megfeleléshez
2. példa: Rámpa dőlésszögének mérése (Mérés)
A rámpák ellenőrizhetők az akadálymentesség vagy tervezési követelmények teljesülésének igazolására.
- Mérje meg a rámpa alját és tetejét
- Vizsgálja meg a lejtő dőlésszögét százalékban és fokban
- Hasonlítsa össze az értékeket a projekt specifikációival
3. példa: Lejtő magasságának követése telepítés közben (Jelölés)
A Jelölés funkció használható lejtő mentén végzett elemek telepítése során.
- Egyszer rögzítse a lejtőt
- Mozgassa a prizmát a lejtő mentén
- Ellenőrizze, hogy a jelenlegi pozíció mennyivel tér el a lejtő felett vagy alatt
Ez hasznos zsaluzási, aljzatkiegyenlítési vagy tereprendezési munkák során.
4. példa: Vízelvezető lejtők ellenőrzése (Jelölés)
Vízelvezető vagy csővezeték lejtők ellenőrizhetők telepítés közben.
- Rögzítse a kívánt lejtőt
- Kövesse a pontokat a telepítés mentén
- Biztosítsa a lejtő egyenletes esését
