A PLC 400 és PLC 600 táblagépek GPS-képesek. Gyakorlatban ez azt jelenti, hogy a táblagépek képesek közvetlenül kapcsolódni a GPS műholdakhoz. Bármilyen GPS-funkció használatához szabadtéren kell dolgoznia, ahol a táblagépnek tiszta rálátása van az égre, és kommunikálni tud a műholdakkal. A GPS-funkcionalitás beltéren nem érhető el, és a GPS megbízhatósága környezeti feltételektől függően változhat.
Ha a GPS ki van kapcsolva vagy nem elérhető, a táblagép továbbra is alternatív módokat kínál, hogy segítsen tájékozódni és a szerszámot a kívánt helyre fordítani, amelyeket alább ismertetünk.
Hogyan segíthet a GPS a munkafolyamatban
A GPS kulcsszerepet játszhat abban, hogy a távcső képes legyen megtalálni az Ön helyzetét, miközben a táblagéppel körbejár a munkaterületen.
GPS engedélyezése a Beállításokban

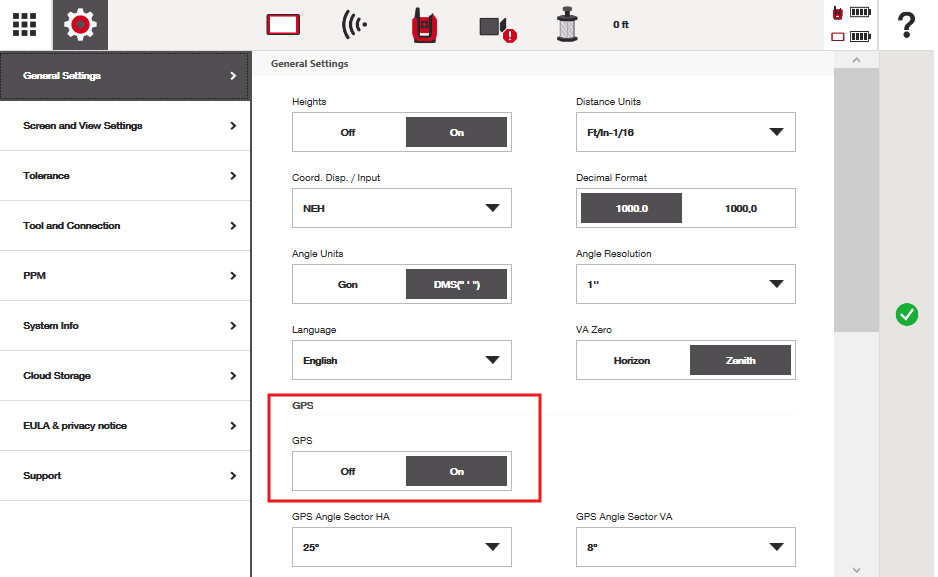

A táblagép GPS-ének bekapcsolásához lépjen a Beállítások>Általános beállítások>GPS menüpontra, és kapcsolja be. A „GPS szög szektor” beállítást nem kell módosítania, hacsak nem biztos magában. Az alapértelmezett szög szektorok előre definiáltak, mint a legjobb szögtartomány a prizma megtalálásához, amikor a GPS segítségével a helyére fordul.
Állítsa be az eszközt
Bár a GPS be van kapcsolva, az nem segíti a munkafolyamatot, hacsak az eszköz nem ismeri a koordináta pozícióját a munkaterületen. A GPS „find me” funkciójának használatához el kell végeznie az egyik állítási módszert.
Miután az eszköz beállítása és a kültéri használatra kész, a GPS általában néhány tíz méteres pontossággal működik, és jó körülmények között méterszintű pontosságot nyújt, ami lehetővé teszi, hogy az eszköz az Ön helyzete felé forduljon és megkeresse a prizmát.
Megjegyzés: Az állítás befejezése után az eszköznek rövid ideig kapcsolódnia kell egy prizmához, hogy a rendszer összehangolja a GPS adatokat a projekt koordináta-rendszerével.
Íme a fő lépések, hogy a GPS valóban segíthesse munkafolyamatát, miután bekapcsolta a beállításokban:
- A műholdak meghatározzák a táblagép GNSS pozícióját
- Ezután felismerik a táblagép helyi koordináta helyzetét, amelyet az állítás és az első prizma követés során állítottak be
- A rendszer kiszámít egy transzformációs mátrixot, amely összekapcsolja a GNSS pozíciót és a táblagép helyi koordináta helyzetét
- Ezután engedélyeződik a „Find Me” gomb (
) a munkafolyamatban, amely segít az eszköznek a táblagép helyzete felé fordulni és megkezdeni a prizma keresését

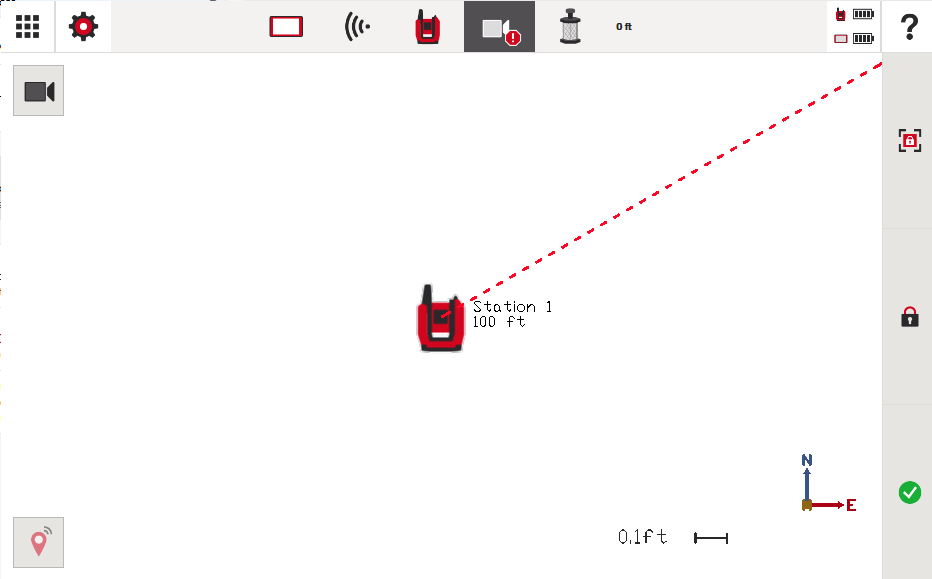

A „find me” gomb megtalálásához egyszerűen érintse meg a kamera ikont a táblagép képernyőjének tetején (), majd nyomja meg a megjelenő térkép ikont (
). Észre fogja venni, hogy az eszköz látómező jelzője zöldre váltott, és a „find me” gomb a képernyő alsó sarkában lesz (

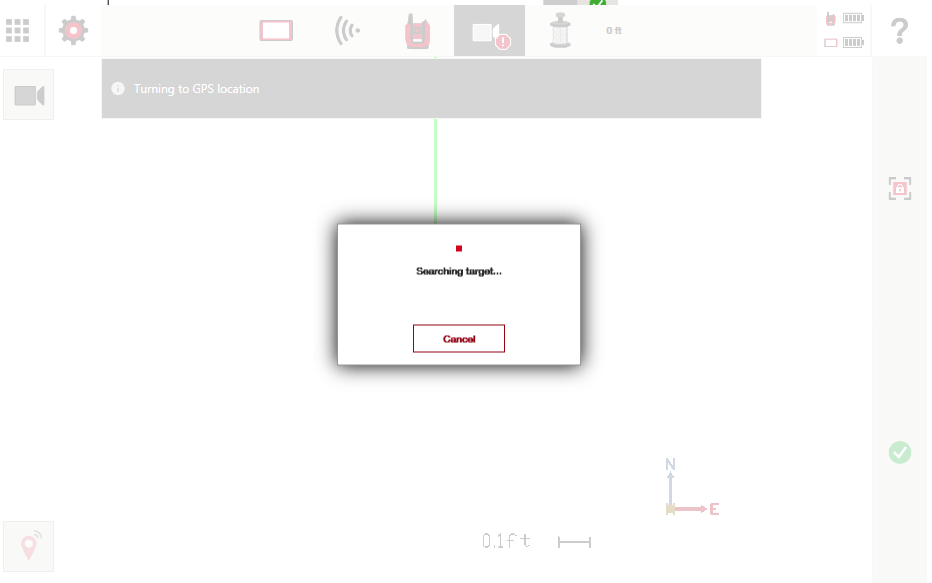

). Ha megnyomja, az eszköz megpróbál a célpontja felé fordulni és keresni:
A GPS lehetséges korlátai
- Beltéren nem használható (szükséges az égbolt láthatósága)
- A pontosság változhat a környezeti feltételek és a jel erőssége szerint
- A transzformációs mátrix létrejöttének késleltetése (amikor a „find me” gomb használható) másodpercektől percekig terjedhet
- Előfordulhat, hogy túl pontatlan ahhoz, hogy azonnal megtalálja a prizmát
- Az eszköz a táblagép becsült GPS helyzete felé fordul. Ha a prizma nincs a táblagép közelében, a prizma kapcsolat nem jön létre.
A térkép funkció használata GPS nélkül
Még ha a GPS ki is van kapcsolva vagy nem elérhető, továbbra is használhatja a térképet, hogy az eszközt a terven bármely helyre fordítsa. Amennyiben az eszköz megfelelően be van állítva, kövesse az alábbi lépéseket, hogy GPS vagy a Find Me segítsége nélkül fordítsa az eszközt a kívánt helyre:
