Come usare "Shift Station"

Scopo di "Shift Station"

Shift station può essere utilizzato solo in associazione con "Control Line Stationing". È un'opzione per regolare le coordinate X,Y della stazione totale dopo che il processo di "Control Line Stationing" è stato completato. Potresti aver bisogno di questa applicazione per regolare manualmente le coordinate della stazione totale a seconda di eventuali errori nelle posizioni delle tue linee di controllo durante la stazionatura.

Come menzionato nell'articolo "Control Line Stationing", la stazione totale non tiene conto di eventuali errori nel processo di Control Line Stationing quando calcola la sua posizione coordinata. Presuppone che le linee di controllo intersecate misurate nel processo di stazionatura si intersechino esattamente all'angolo richiesto dal file digitale.

Per spiegare brevemente, ancora: La prima linea di controllo misurata è trattata come una linea di riferimento accurata - posizionata correttamente dove il progetto lo richiede. La prima misurazione della seconda linea è considerata anch'essa una misurazione accurata - che indica alla stazione totale dove si trova la seconda linea. La stazione totale può quindi visualizzare dove queste due linee si intersecano e può posizionarsi di conseguenza basandosi su questi tre punti. Ancora una volta, presume che questi 3 punti siano precisi rispetto al progetto sul controller.

Il quarto punto misurato nel processo di Control Line Stationing è un controllo visivo per l'utente finale, poiché probabilmente mostrerà un errore di deviazione (per quanto piccolo).

In pratica, il software calcola solo l'errore in relazione all'ultimo punto misurato. In teoria, l'errore nelle linee di controllo misurate potrebbe essere ovunque tra di esse. Individuare questi errori e mitigare il loro impatto durante la messa in opera è responsabilità dell'utente finale.

Qui è dove Shift Station può essere utile.

Demo di Shift Station

Come fare Passo 1: Aprire Shift Station

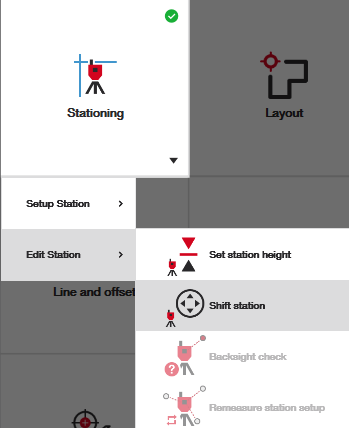

Semplicemente vai alla schermata principale e sotto "Edit Station", seleziona "Shift Station".

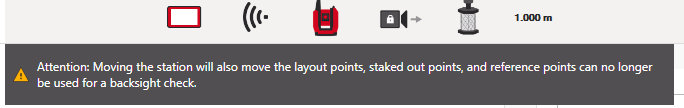

All'apertura, riceverai un avviso che il software tratterà questa come una nuova posizione di stazionatura. Se tornassi a controllare punti precedentemente segnati o posizionati con questa nuova stazionatura, la nuova stazione ti guiderà anche alla nuova posizione di questi, in base a come la stazione è stata spostata.

Come fare Passo 2: Inserire gli spostamenti

Nel menu a destra vedrai il valore della stazione (la posizione coordinata della stazione). Man mano che sposti la tua stazione verso E e N (X e Y), i nuovi valori della stazione appariranno come riferimento:

Spostato di 20 mm a nord, 15 mm a est (nota la differenza nei valori della stazione):

Ovviamente, visivamente, l'icona della stazione nel file CAD si sposterà in accordo con questi nuovi valori per il tuo riferimento.

Come fare Passo 3: Accettare la stazionatura

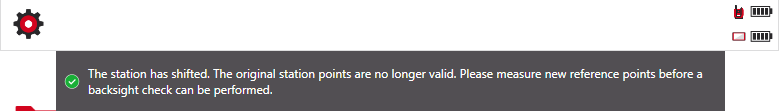

Premi il segno di spunta verde e lo strumento ti ricorderà automaticamente che lo spostamento della stazione è completato. Se hai bisogno di nuovi punti di riferimento da usare come backsight durante il lavoro, usa semplicemente misura e registra per rilevare nuovamente alcuni punti di riferimento che puoi controllare durante la giornata lavorativa.
