Importazione ed Esportazione dei Punti: Guida

Cosa sono i "punti" in HCL?

Esistono diversi tipi di punti che possono essere memorizzati all'interno di un file di progetto HCL (conosciuto come HPL30): Punti di Controllo, Punti di Layout, Punti Misurati, Punti Segnalati e Punti di Stazione.

Punti di Controllo: Punti utilizzati per posizionare uno strumento, come illustrato in questo articolo.

Punti di Layout: Punti che possono essere posizionati in coordinate specifiche, come descritto in questo articolo.

Punti Misurati: Punti che sono stati misurati (anziché posizionati) dall'unità principale dopo la stazione, come descritto in questo articolo.

Punti Segnalati: Punti di layout che sono stati segnalati, o registrati, nella posizione esatta in cui sono stati posizionati, come spiegato nell'articolo sui punti di layout menzionato sopra.

Punti di Stazione: Posizioni in cui la tua stazione ha stabilito la sua posizione coordinata dopo la stazione, come discusso in questo articolo.

Quando importi punti in un progetto per la prima volta, gli unici punti che puoi tecnicamente importare sono "Punti di Layout" e "Punti di Controllo". Il motivo è che questi sono gli unici tipi di punti rilevanti per nuovi progetti - tutti gli altri tipi di punti riguardano punti creati dopo che lo strumento è stato utilizzato per misurare.

Nota che puoi sempre modificare la tua lista di punti dopo averla importata direttamente sul tablet.

In quale formato sono memorizzati i punti?

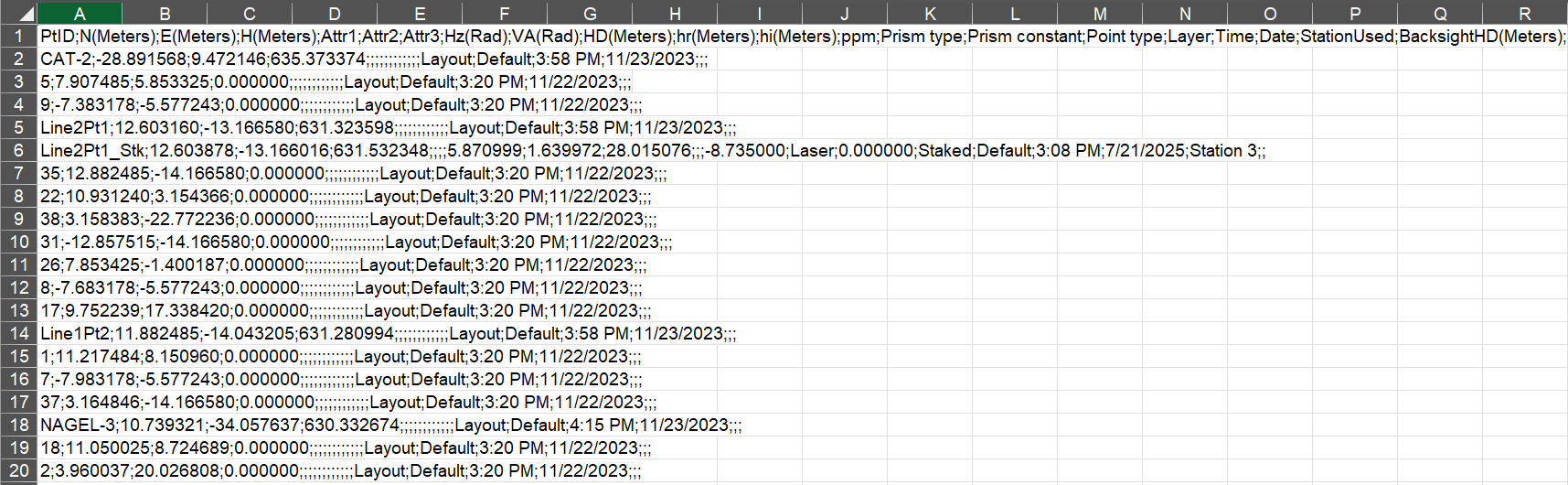

I file dei punti, quando importati o esportati da soli, sono memorizzati come file csv o txt. Se non conosci questo tipo di file per memorizzare informazioni, all'inizio potrebbe sembrare un po' strano. Di seguito è riportato uno screenshot di un esempio di come appare questo file quando aperto:

Se riesci a leggere la prima riga di un file CSV, noterai che ci sono categorie che spiegano il tipo di dati presentati, e ogni valore è separato da un qualche tipo di punteggiatura (in questo caso, un ";"). I dati più importanti di un file punto sono il Nome del Punto (PtID) e i valori delle coordinate di quel punto (coordinata Est, coordinata Nord e coordinata Altezza).

Tutte le altre informazioni nel file CSV per i tuoi punti sono informazioni aggiuntive che potrebbero essere utili, ma tipicamente, le informazioni sulle coordinate sono le più cruciali.

Come si importano i punti in un progetto?

Puoi importare punti sia come "Punti di Controllo" sia come "Punti di Layout", e lo strumento ha semplicemente bisogno di un file csv/txt standard formattato per farlo. Oltre al nome del punto e alle coordinate, se il file csv/txt è stato esportato da un software Hilti, gli attributi del punto (se applicabili) verranno importati e, se si importano punti di controllo, possono essere importate anche le informazioni sull'altezza dell'asta e sul tipo di prisma. Qualsiasi altra informazione presente nel CSV sarà ignorata durante l'importazione.

Inoltre, il software registrerà l'ora e la data in cui i punti sono stati importati/creati per riferimento nei report.

Per un'importazione pulita dei punti, si consiglia di rivedere il file dei punti e verificare che ogni punto abbia un nome univoco. Sebbene il software possa rilevare punti con nomi duplicati, potresti comunque incontrare errori.

Di seguito, esamineremo come formattare il file di importazione, poi come importare i punti di layout, seguiti dai punti di controllo.

Come importare Passo 1: Ottenere il formato corretto per il file dei punti

Il file csv/txt standard del settore è formattato così:

"NOME PUNTO;Coordinata N;Coordinata E;Coordinata H"

Sebbene l'esempio sopra utilizzi un punto e virgola (";") come separatore di punteggiatura per i miei valori, puoi usare il separatore che preferisci.

Come importare Passo 2: Aprire il progetto

Seleziona il progetto da cui desideri importare i punti dalla schermata del progetto:

Come importare Passo 3: Opzione Importa Punti di Layout

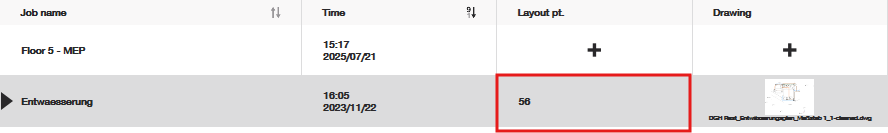

Se stai importando punti di layout, apri il progetto per mostrare i lavori elencati al suo interno. Poi, semplicemente clicca sulla casella che rappresenta i punti di layout del lavoro a cui devi importare i punti:

Indica che intendi importare punti in questo lavoro:

Trova il file nel percorso necessario e premi il segno di spunta verde:

Come importare Passo 4: Selezionare il formato corretto del file

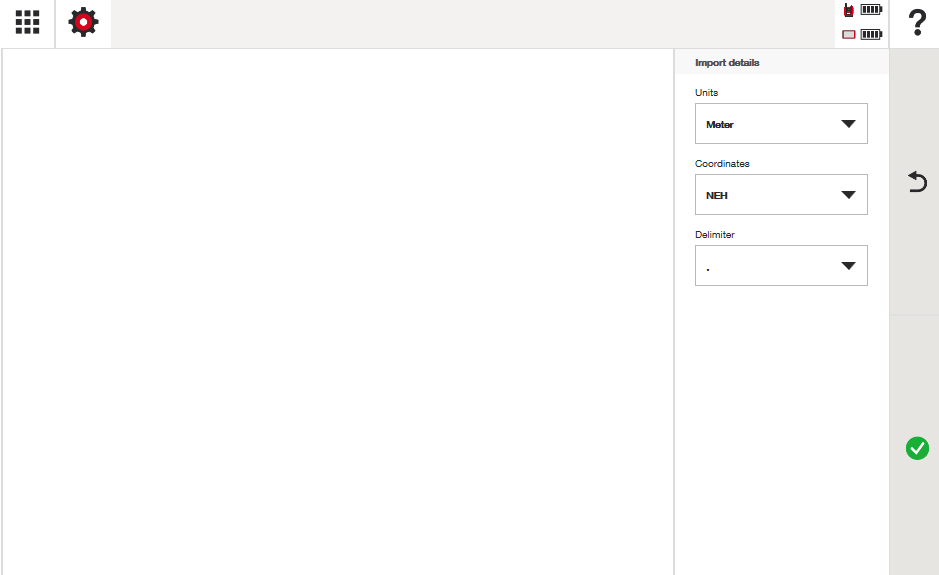

Il software tenterà di analizzare i dati che stai importando e identificare le unità utilizzate e l'ordine delle coordinate in cui hai posizionato i punti. Puoi sempre regolare o modificare queste opzioni nel formato corretto nella finestra "Dettagli importazione" sul lato destro dello schermo:

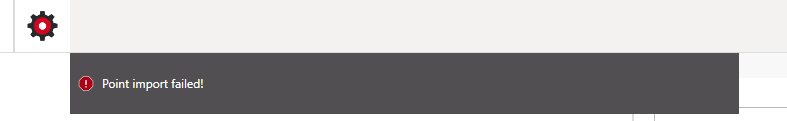

Se c'è qualcosa di sbagliato nel formato selezionato, riceverai un messaggio di errore. Di solito, cambiare il delimitatore (o separatore) dei tuoi dati potrebbe aiutare a risolvere questo errore:

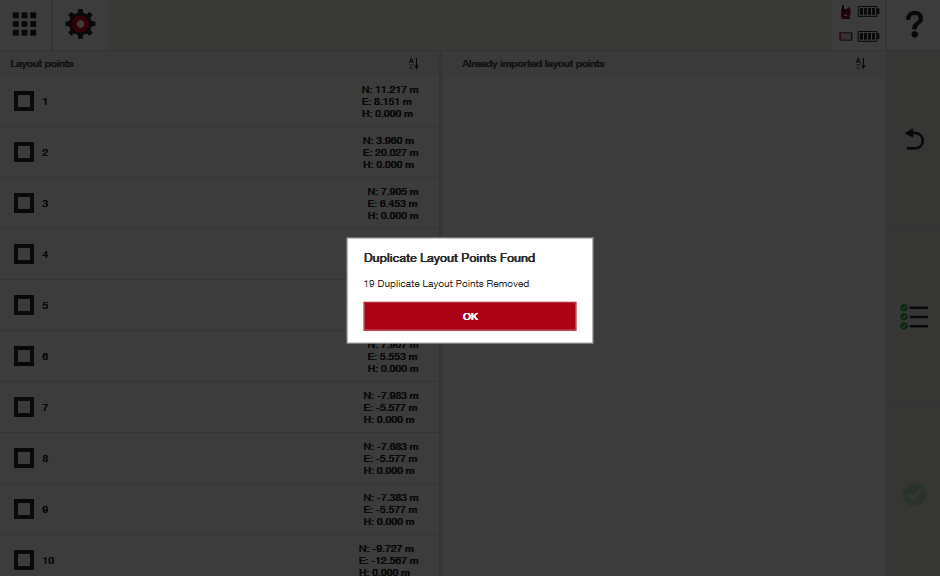

Se il software identifica che ci sono punti nel csv che sono duplicati sia nel nome che nella coordinata, rimuoverà i duplicati e ti notificherà. Nota che è altamente consigliato rivedere la tua lista di punti prima dell'importazione per rimuovere o modificare punti con lo stesso nome. Questo aiuta a rendere il processo di importazione più fluido ed elimina potenziali errori:

Se il software nota che ci sono punti che esistono già nel tuo lavoro con lo stesso nome, ti chiederà come desideri procedere, mantenendo il punto vecchio o sostituendolo con quello nuovo:

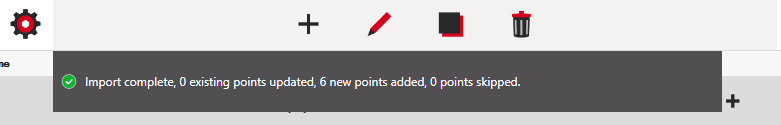

Una volta completata l'importazione, vedrai un messaggio che spiega che è stata effettuata con successo:

Come importare Passo 5: Opzione Importa Punti di Controllo

Se stai importando punti di controllo, clicca semplicemente sulla casella che rappresenta i punti di controllo dalla schermata iniziale del progetto:

Il processo di importazione dei punti di controllo differisce da quello dei punti di layout?

Sì, ma solo leggermente. Quando importi punti di controllo, puoi importare le informazioni sul prisma e sull'altezza dell'asta da un file csv/txt esportato da un software Hilti. Ti verrà inoltre chiesto di modificare i dettagli del prisma per ogni punto prima di finalizzare l'importazione.

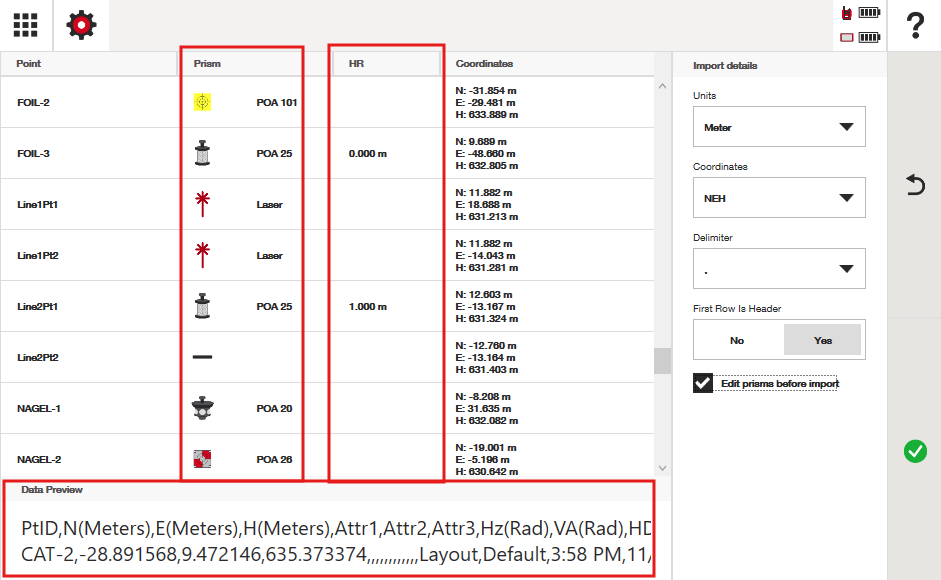

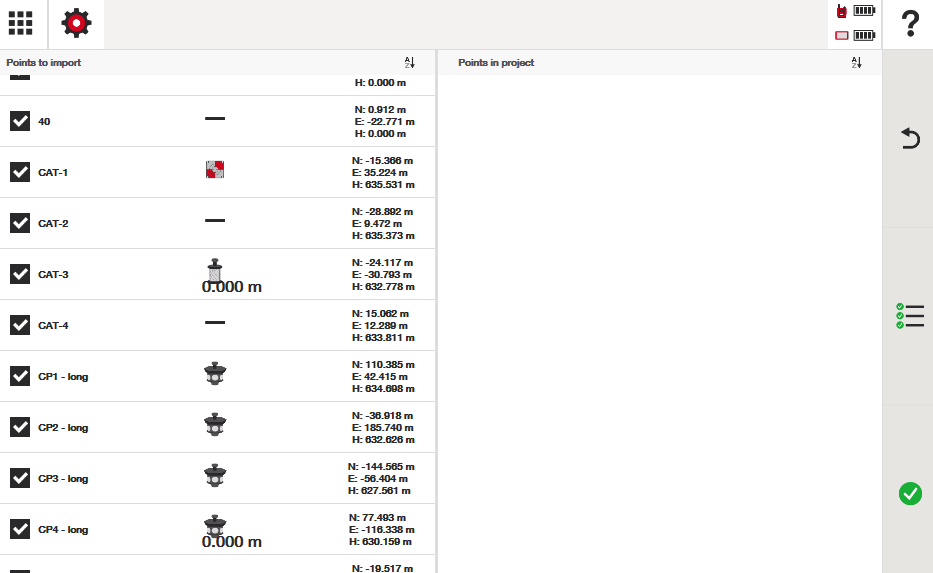

Nota come la schermata di importazione dei punti di controllo mostra più dati: tipo di prisma, altezza dell'asta e un'anteprima di tutti i dati csv/txt dei punti:

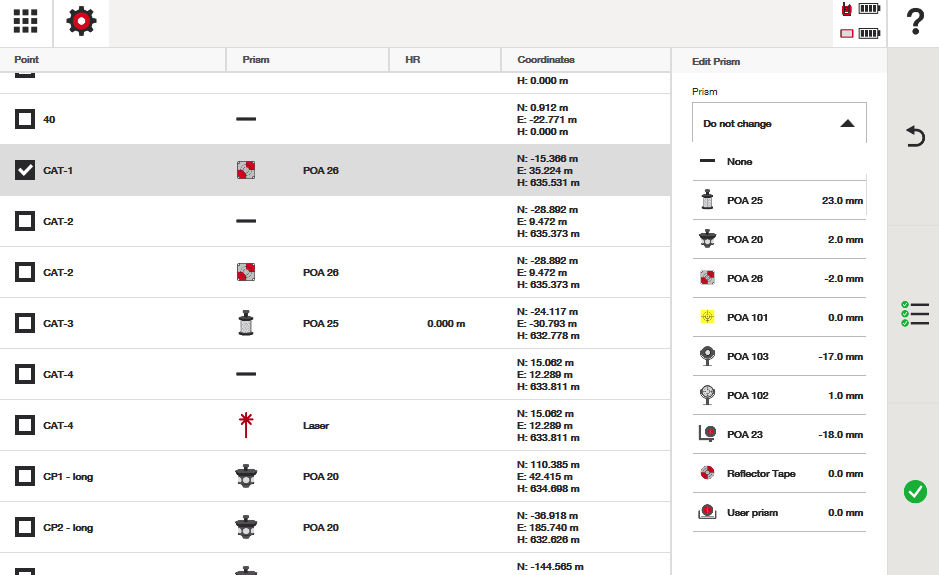

Con l'opzione "modifica prisma prima dell'importazione" attivata, posso anche modificare qualsiasi informazione necessaria:

Una volta terminata la modifica, premi il segno di spunta verde per uscire dal menu di modifica del prisma. Il processo di importazione dei punti è quindi lo stesso di quello dei punti di layout sopra, ma vedrai anche i prismi e l'altezza dell'asta applicati ai punti sullo schermo:

Cosa fare se dopo l'importazione dei punti appare un messaggio "errore nell'apertura del lavoro"?

Se ricevi un errore che il lavoro non può essere aperto dopo aver importato i tuoi punti, probabilmente c'è un punto che ha lo stesso nome di un altro, ma una coordinata diversa. Torna alla tua lista di punti e osserva i punti ordinati per nome punto. Elimina o modifica i punti con nomi duplicati, se presenti, specialmente se noti che hanno lo stesso nome ma coordinate diverse. Il software potrebbe non aver rilevato punti duplicati se il punto aveva lo stesso nome di un altro ma una coordinata diversa, il che causerà un errore.

Quanti dati dal file CSV/TXT vengono importati oltre alle sole coordinate?

Se stai importando un file csv/txt esportato da un software basato su Hilti, potrai anche recuperare informazioni sugli attributi del punto, se applicabili, per i tuoi punti. Inoltre, solo importando punti di controllo potrai anche importare informazioni sull'altezza dell'asta e sul prisma per ogni punto. Nota che le informazioni su prisma e altezza dell'asta non saranno importate tramite importazioni di punti di layout.

Come si esportano i punti da un progetto?

Vai al menu del progetto e seleziona il progetto da cui desideri esportare i punti:

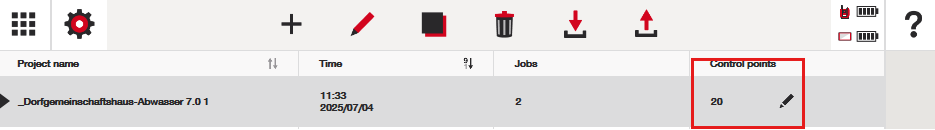

Da qui, puoi toccare l'area dove dice "punti di controllo" ed esportare semplicemente i punti di controllo di un progetto:

Oppure, puoi esportare punti da un determinato lavoro all'interno di un progetto:

Toccando la colonna dei punti di layout nel menu del lavoro, vedrai l'opzione per determinare quali punti desideri esportare, e mostrerà quanti di ogni tipo di punto sono disponibili in quel lavoro per l'esportazione:

Procedendo, avrai un'ulteriore finestra per chiarire quali punti desideri esportare, oltre a chiarire come apparirà il file csv/txt: in quali UNITÀ desideri che i punti siano visualizzati, quale ORDINE DI COORDINATE desideri per i valori dei punti e quale DELIMITATORE (SEPARATORE) desideri utilizzare per i tuoi valori:

Puoi selezionare i punti uno per uno, oppure usare il pulsante "seleziona tutto" sul lato destro dello schermo.

Una volta esportati, i punti saranno salvati come file CSV.

Quali dati vengono esportati nel file CSV o TXT dei dati punto?

Quando apri un CSV dei tuoi dati punto, vedrai che molte informazioni sono salvate per ogni punto, tutte molto utili per te quando esamini il tuo progetto e ciò che è stato misurato o posizionato.

PtID: il nome del punto esportato
Coordinate N,E,H: le informazioni sulle coordinate di dove il punto è stato localizzato
Attr1-4: gli attributi associati al punto, se presenti. Questi sono inseriti manualmente dall'utente finale.
"Hz e VA" (Rad): gli angoli registrati dell'unità principale, misurati in radianti, quando un punto è stato misurato o segnalato. I radianti sono usati qui nell'esportazione dei dati perché è tipicamente più facile integrare informazioni in radianti se necessario in altri software.
HD (Distanza Orizzontale): distanza orizzontale esatta della stazione totale al punto che è stato segnalato o misurato. HD non considera la pendenza, solo la distanza orizzontale 2D.
HR (Altezza dell'Asta): l'altezza dell'asta del prisma inserita manualmente dall'utente (se applicabile) quando un punto è stato misurato o segnalato.
HI (Altezza dello Strumento): l'altezza della stazione totale inserita manualmente dall'utente (se applicabile) quando un punto è stato misurato o segnalato. Questo è visibile solo se un'altezza di stazione è stata inserita durante l'impostazione dell'altezza della stazione durante la stazionatura.
PPM (Parti per Milione): il ppm regolato manualmente dall'utente finale nelle impostazioni PPM dello strumento - un numero che corregge errori dovuti a condizioni ambientali.
Tipo di Prisma: il tipo di prisma usato dall'utente quando un punto è stato segnalato o registrato
Costante del Prisma: la costante del prisma che era in uso al momento della misurazione. Ricorda, ogni prisma ha una costante che aiuta la stazione totale a calcolare il centro del prisma dopo averlo agganciato.
Tipo di Punto: un indicatore del tipo di punto (segnalato, layout, controllo, stazione o misurato)
Layer: il layer CAD su cui il punto è salvato. Questo permette all'utente finale di identificare o ordinare i punti rilevanti dal csv.
Ora: l'ora del giorno in cui il punto è stato salvato
Data: la data in cui il punto è stato salvato. Nota - ora e data aiutano a tracciare la produttività o a garantire che il lavoro sia stato completato entro un certo momento (per la risoluzione di conflitti)
StazioneUsata: Il numero della stazione usata per misurare o segnalare il punto. Questo aiuta nella correzione degli errori o nella risoluzione dei problemi, come notare certi punti misurati accuratamente rispetto ad altri inaccurati e quale stazione è stata usata tra i due. È consigliabile mantenere i "punti di stazione" usati durante il progetto, poiché se elimini i punti di stazione, tali informazioni di stazionatura saranno perse per i punti misurati con essa. Non potrai vedere, ad esempio, quale Stazione è stata usata per misurare certi punti.

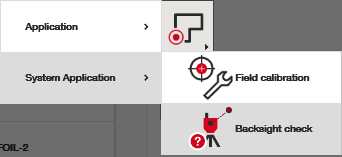

BacksightHD: La distanza di ritorno al primo punto di controllo usato durante la stazionatura. Nota che in qualsiasi momento puoi controllare qualsiasi punto di controllo memorizzato nel tuo file punti come controllo di backsight semplicemente eseguendo un "controllo backsight."
