Cos'è un Rapporto di Stazione?

Un rapporto di stazione ti permette di vedere la cronologia delle diverse procedure di stazionamento e i risultati utilizzati per il tuo progetto. Ci sono diverse definizioni che vorrai comprendere per poter utilizzare efficacemente questo rapporto nel tuo lavoro. Tuttavia, il rapporto è intuitivo e dovresti essere in grado di capirlo rapidamente.

Il rapporto di stazione ti consentirà di monitorare la tua precisione nel processo di stazionamento nel tempo. Potrai tracciare i punti di controllo utilizzati, le coordinate della tua stazione totale per ogni stazionamento, la potenziale deviazione di ogni stazionamento e le impostazioni PPM al momento del stazionamento. È un ottimo rapporto per monitorare e risolvere problemi nel tuo layout e nelle misurazioni, specialmente poiché i dati di punti esportati (come i dati di punti tracciati e misurati) salvano anche la stazione con cui un punto è stato misurato. Puoi facilmente verificare il tuo lavoro con questo rapporto.

Per riferimento, consulta questo articolo per l'esportazione delle informazioni sui punti.

Posizione dell'Applicazione Rapporto di Stazione

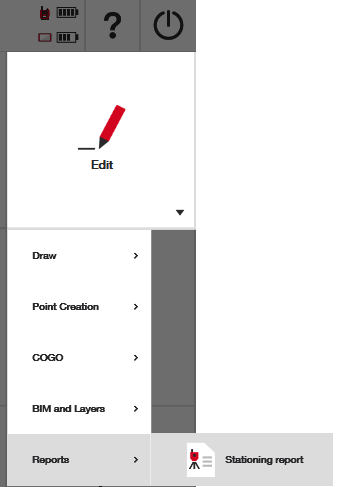

L'applicazione del rapporto di stazione si trova sotto l'icona di modifica nella schermata principale. Naviga ai rapporti e avrai l'opzione per esportare un rapporto di stazione:

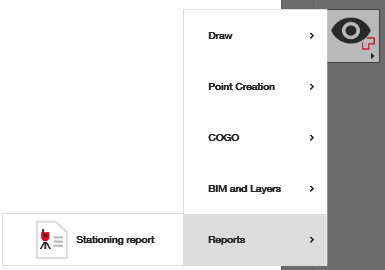

Si trova anche nella scheda delle applicazioni non di misurazione nella schermata cad-view:

Impostazioni del Rapporto

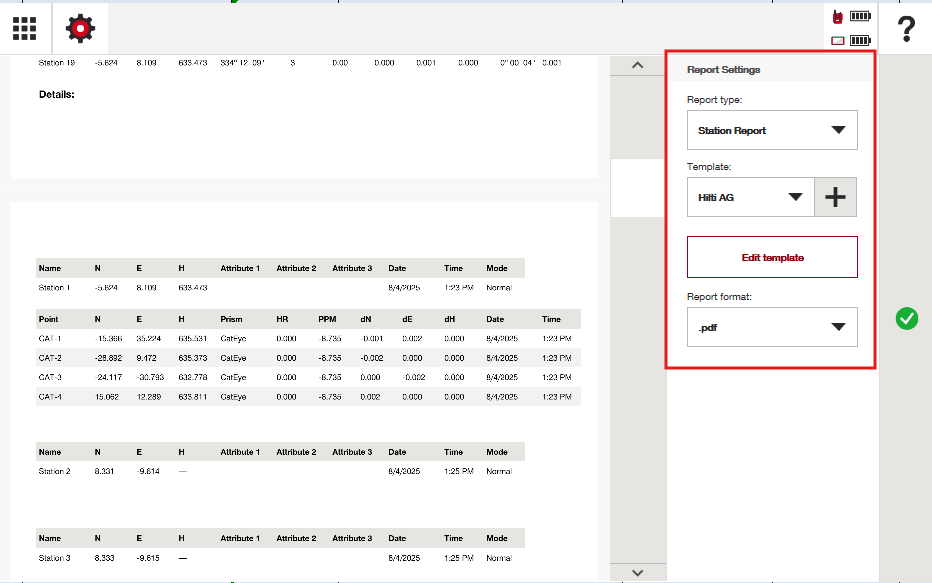

Puoi regolare le impostazioni del rapporto prima dell'esportazione tramite la schermata di esportazione:

Usa quest'area per modificare il tuo modello o cambiare il formato del rapporto tra .xlsx o .pdf.

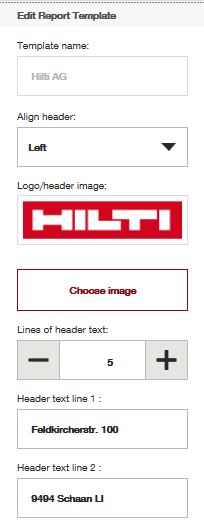

Quali impostazioni puoi modificare sotto "Modifica Modello"?

Puoi regolare cosa viene mostrato nell'intestazione e nel piè di pagina del tuo modello, così come la posizione desiderata dell'intestazione. Personalizza questo rapporto secondo necessità.

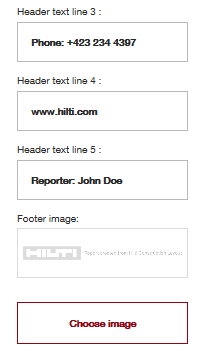

Cambia le immagini e regola le informazioni come necessario:

Informazioni nell'Intestazione di un Rapporto di Stazione

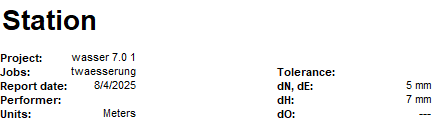

Il rapporto di stazione inizia con un'intestazione:

Mostra il progetto e il lavoro da cui è stato estratto il rapporto di stazione, la data del rapporto, le unità (stabilite nelle impostazioni HCL) e l'impostazione della tolleranza al momento dell'esportazione (anch'essa impostata nelle impostazioni - vedi questo articolo per informazioni sulla tolleranza).

Informazioni nella Tabella di un Rapporto di Stazione

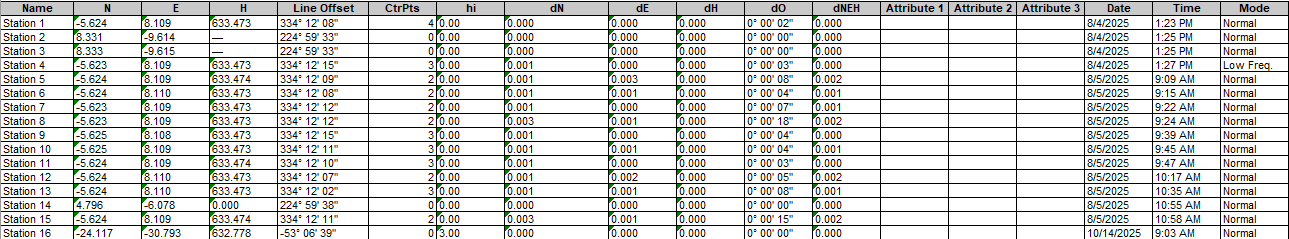

Subito dopo l'intestazione, appare una tabella con tutte le stazioni associate al lavoro del progetto da cui è stato esportato il rapporto:

Ecco un elenco di ciò che viene fornito:

• Nome: Nome del punto della stazione
• NEH: Informazioni sulle coordinate della stazione
• Punti di Controllo: Questi dati mostrano il numero di punti di controllo misurati durante il processo di stazionamento.
  • Se mostra "0," è perché hai stazionato usando lo stazionamento "over control point"
• hI: Questa è l'altezza dello strumento inserita sul tablet dopo il stazionamento (probabilmente comune solo durante lo stazionamento over control point).
• dN, dE, dH, dO: Indicano le deviazioni del tuo setup di stazionamento dopo che i punti di controllo sono stati misurati e la posizione della stazione è stata calcolata.
• Attributi 1-3: Qualsiasi attributo aggiunto manualmente al punto di stazionamento all'interno del software.
• Data/Ora: Registro temporale di quando è avvenuto il stazionamento.
• Modalità: Indica se lo strumento era in modalità di calibrazione normale o a bassa frequenza durante lo stazionamento. Vedi questo articolo sulla calibrazione per comprendere la differenza tra le modalità.

Informazioni Individuali sullo Stazionamento in un Rapporto di Stazione

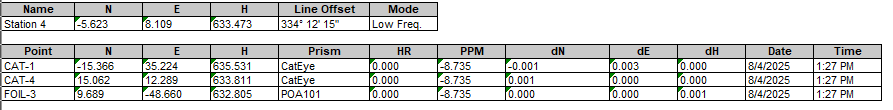

Ogni singolo stazionamento avrà informazioni sui punti di controllo utilizzati, così come i timestamp:

Come indica lo screenshot, ogni singolo stazionamento completato avrà il nome della stazione, le coordinate della stazione e la modalità di frequenza stabilita durante la calibrazione.

Inoltre, ogni punto utilizzato durante lo stazionamento, il prisma associato, il timestamp e persino le impostazioni PPM al momento della misurazione (vedi questo articolo) saranno inclusi.

Tutte queste informazioni saranno molto preziose per incrociare i punti tracciati e misurati o per ispezionare l'avanzamento del layout di un progetto.
