Applicazione Creazione Punto - Come fare

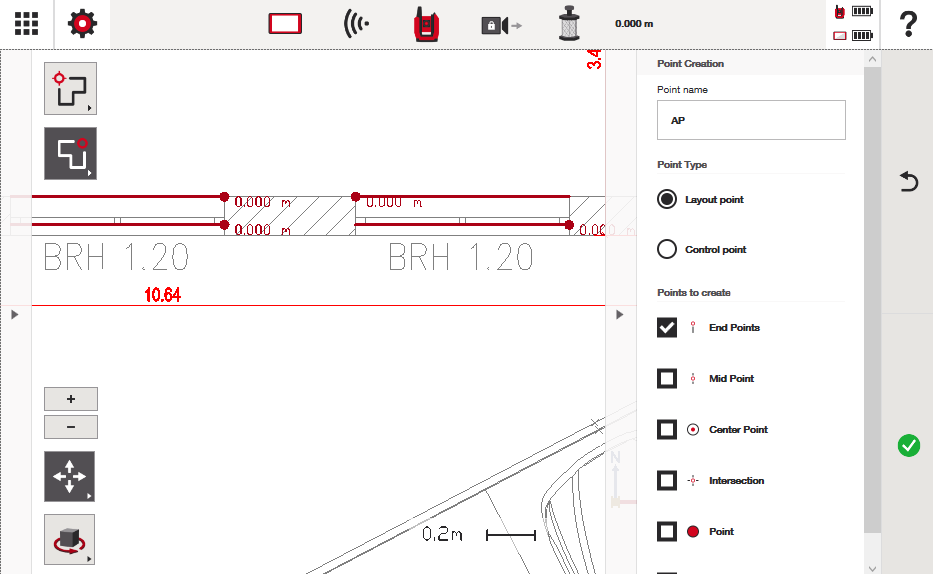

Se desideri creare punti di layout o di controllo nel tuo file, puoi utilizzare questa applicazione.

Nota: L'applicazione "layout" di HCL ti permette anche di posizionare punti basati su elementi CAD (noti come punti "temporanei"). Consulta questo articolo per saperne di più sul posizionamento dei punti, a titolo di riferimento.

Come creare o aggiungere punti al tuo file?

1. Apri il tuo progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.
2. Apri l'applicazione: Dal menu principale o dal menu laterale nella vista CAD.

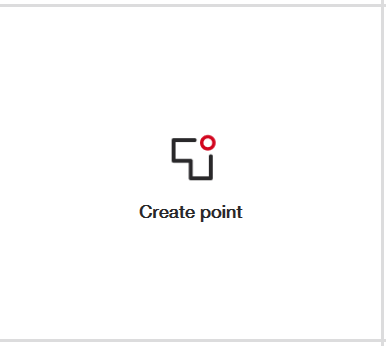

   • Se non hai l'applicazione 'Cerchio con Punto e Raggio' nella schermata principale, seleziona aggiungi scorciatoia e aggiungi l'applicazione mostrata qui sotto.

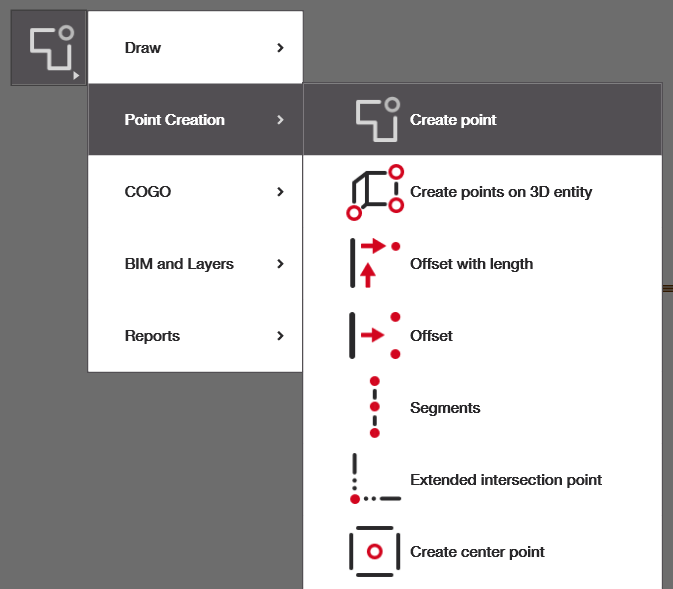

   • Per aprirla dal menu laterale sinistro, segui questo percorso: Disegna > Creazione Punto > Crea Punto
3. Seleziona il tipo di punto e l'oggetto & crea il punto: seleziona dove desideri posizionare il punto, in relazione a cosa e che tipo di punto è.

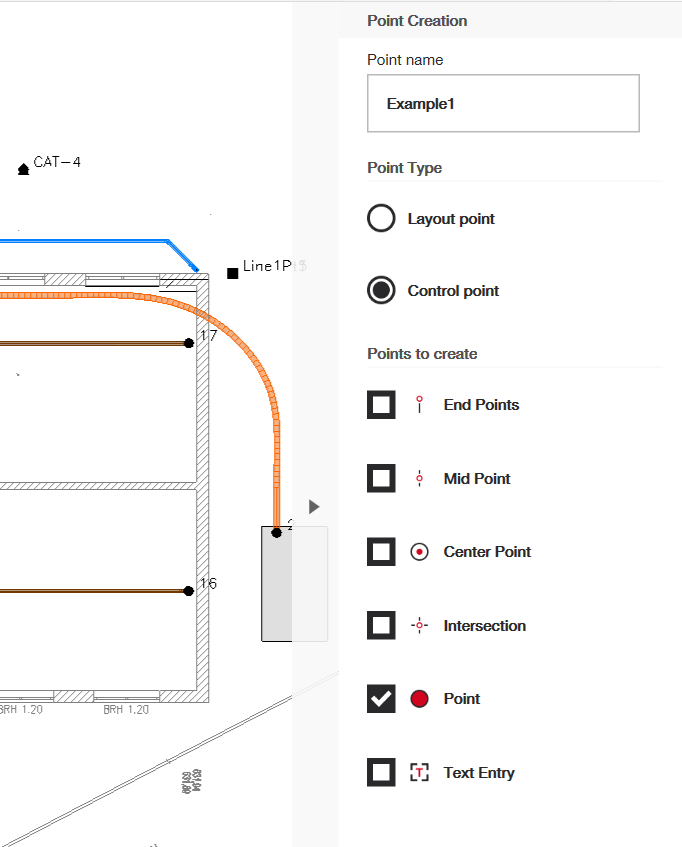

Una volta aperta l'applicazione, vai al menu di creazione punti a destra dello schermo e inizia digitando il nome del tuo punto. Successivamente, seleziona il tipo di punto che desideri: se "punto di controllo" o "punto di layout". I punti di controllo sono posizioni fisse in un cantiere, solitamente impostate da un geometra, e sono usati per posizionare il tuo strumento e garantire misurazioni accurate. Nel frattempo, i punti di layout sono posizioni specifiche che vuoi segnare o su cui vuoi costruire, importate o create nel tuo progetto, e indicano dove le cose devono essere installate o costruite.

Mentre navighi sullo schermo, crea tutti i punti che desideri e premi il segno di spunta verde per confermare. Nota: quando crei più punti contemporaneamente, il software manterrà il "nome del punto" come prefisso di tutti i punti e aggiungerà semplicemente un ordine numerico come suffisso.
