Impossibile calibrare lo strumento

Questo articolo spiega cosa causa il messaggio “Impossibile calibrare lo strumento” e fornisce passaggi pratici che puoi seguire per risolverlo, indipendentemente dal fatto che sia stato attivato durante la calibrazione dell'inclinazione o la calibrazione sul campo.

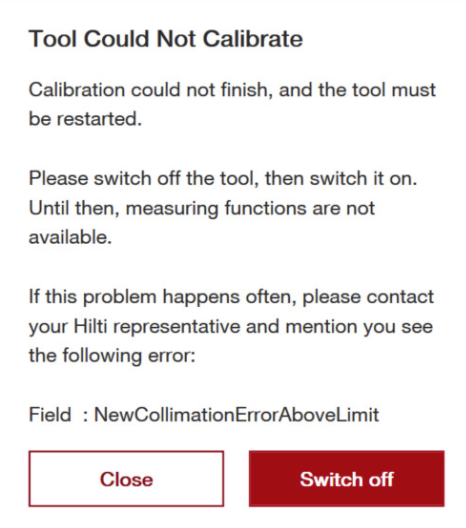

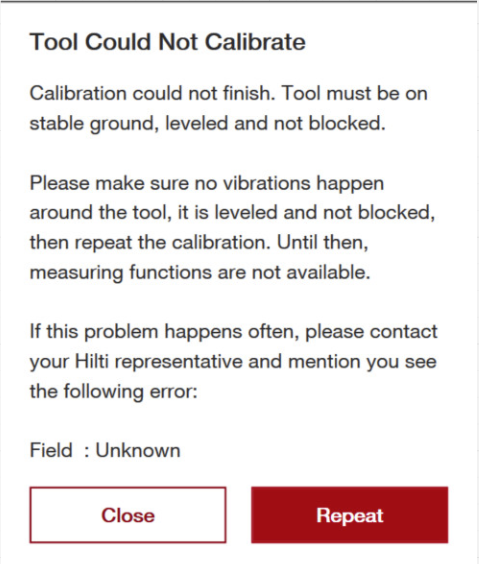

Codici di sotto-errore associati a questo errore: "Inclinazione: Sconosciuto," "Inclinazione 5: Timeout," "Inclinazione 1: Eccezione generica," "Inclinazione 11: Stato errato," "Filed 11: Stato errato," "Campo 1: Eccezione generica," "Campo: Nuovo offset del reticolo oltre il limite," "Campo: Nuovo errore asse trunnion oltre il limite," "Campo: Nuovo errore di collimazione oltre il limite," "Campo: Sconosciuto," "Campo 5: Timeout."

Cosa significa il messaggio "Impossibile calibrare lo strumento"

Il messaggio “Impossibile calibrare lo strumento” è un messaggio di fallback finale mostrato quando lo strumento non riesce a completare con successo un ciclo di calibrazione.

A differenza di messaggi più specifici (come Lo strumento è instabile o Lo strumento è troppo inclinato per livellarsi), questo messaggio significa:

Il processo di calibrazione non è riuscito a raggiungere un risultato valido o affidabile, indipendentemente dalla ragione specifica.

A questo punto, lo strumento interrompe intenzionalmente la calibrazione per evitare geometrie inaccurate, e potrebbe essere necessario un riavvio prima di riprovare.

Perché più problemi possono portare a questo messaggio

Questo messaggio può essere raggiunto attraverso molteplici percorsi interni, tra cui:

• Timeout di calibrazione
• Risultati di calibrazione fuori dai limiti accettabili
• Stati interni temporanei errati o indefiniti
• Condizioni sconosciute o inaspettate
• Escalation da calibrazione inclinazione o sul campo che non sono state risolte automaticamente

Sebbene la causa interna possa variare, il requisito di base è sempre lo stesso:

Lo strumento deve essere fisicamente stabile, correttamente livellato, non ostruito e in un ambiente ottico pulito prima che la calibrazione possa avere successo.

Quando questa condizione di base non può essere stabilita in tempo, la calibrazione si interrompe e appare questo messaggio.

Perché lo strumento si ferma invece di “forzare” la calibrazione

La calibrazione è il processo in cui lo strumento verifica e aggiorna la sua geometria interna:

• Allineamento degli assi (l'asse verticale, l'asse orizzontale/trunnion e l'asse ottico devono essere allineati: rotazione sinistra/destra, rotazione su/giù e la linea lungo cui il telescopio effettivamente guarda)
• Centratura ottica (se il reticolo, l'immagine della fotocamera, l'ottica del tracciatore del prisma e il raggio EDM (laser) sono tutti allineati alla stessa linea ottica vera del telescopio)
• Relazioni degli encoder (come gli encoder degli angoli orizzontale e verticale si relazionano al telescopio e agli assi per garantire rotazioni accurate e ripetibili)
• Limiti di compensazione (il limite oltre il quale il sistema non tenterà più di compensare, poiché non sarebbe affidabile farlo)

Quando gli assi sono correttamente allineati, la rotazione del telescopio avviene attorno al vero centro di movimento, le letture orizzontali sono le stesse indipendentemente dalla direzione di puntamento, le letture verticali coincidono quando il telescopio è capovolto "a testa in giù" e la geometria si comporta in modo simmetrico.

Quando le ottiche sono centrate, la posizione mirata tramite il telescopio e la fotocamera sarà la stessa della tua posizione misurata (dove il raggio EDM colpisce). Inoltre, l'ottica del tracciatore del prisma, quando centrata su un prisma, sarà anche la posizione in cui il raggio EDM colpisce durante la misurazione.

Se la calibrazione fosse consentita a completarsi comunque in condizioni sfavorevoli:

• La geometria verticale potrebbe essere errata
• Gli errori di altezza potrebbero crescere con la distanza
• Le misurazioni potrebbero perdere ripetibilità (un punto misurato due volte apparirebbe in posizioni diverse)
• Potrebbe verificarsi una perdita di precisione senza preavviso

Piuttosto che rischiare imprecisioni silenziose, lo strumento si ferma precocemente e in modo chiaro.

Metodo migliore per risolvere: Resettare e ristabilire buone condizioni

Passo 1: Ciclo di accensione dello strumento

Se il messaggio ti istruisce a riavviare:

• Spegni lo strumento
• Attendi qualche secondo
• Riaccendilo

Questo cancella stati temporanei e prepara il sistema per un tentativo di calibrazione pulito.

Passo 2: Conferma che lo strumento sia meccanicamente livellato

Prima di riprovare qualsiasi calibrazione:

• Regola le gambe del treppiede affinché la testa sia quasi livellata. Usa un tribrach manualmente regolabile se necessario, come il POAW 71.
• Usa con cura le viti di livellamento — punta a essere comodamente entro il range, non solo “appena centrato”

La compensazione dell'inclinazione non sostituisce un corretto livellamento meccanico.

Passo 3: Assicurati di una configurazione stabile

Assicurati che:

• Lo strumento sia su un terreno solido
• Non ci siano vibrazioni dovute a passi, vento, macchinari o superfici flessibili
• Tu sia distante durante l'esecuzione della calibrazione

Anche un movimento sottile può causare il blocco o il timeout della calibrazione.

Passo 4: Controlla che nulla sia ostruito

Assicurati che:

• Nessun oggetto ostruisca il telescopio (come nebbia all'interno della lente o sporcizia)
• Specchi e lenti siano puliti
• Nessuna copertura, accessorio o detrito interferisca con il movimento o le ottiche

Passo 5: Controlla le condizioni di luce (specialmente per la calibrazione sul campo)

Se lavori in ambienti interni o esterni con condizioni luminose:

• Evita superfici riflettenti sotto lo strumento
• Blocca la luce solare intensa o l'illuminazione dal basso verso l'alto
• Spegni le luci di lavoro che illuminano verso l'alto
• Ombreggia o oscura l'area sotto lo strumento se necessario

Le ottiche di calibrazione sono più sensibili alla luce parassita rispetto alle misurazioni normali.

Passo 6: Riesegui la calibrazione

Una volta corrette le condizioni:

• Ripeti la calibrazione
• Nella maggior parte dei casi, la calibrazione si completerà normalmente una volta ristabilite le condizioni di base

Cosa questo messaggio non significa

Il messaggio “Impossibile calibrare lo strumento” non indica automaticamente:

• Un guasto hardware
• Danni permanenti
• Che lo strumento necessita di assistenza

Nella maggior parte dei casi, riflette condizioni situazionali che impediscono il completamento sicuro della calibrazione.

Quando segnalare il problema

Se questo messaggio:

• Compare ripetutamente in condizioni ben controllate
• Persiste dopo riavvio, livellamento accurato, stabilizzazione e ottiche pulite
• Si verifica su terreno piano e stabile con buona illuminazione

Allora è opportuno contattare l'assistenza o il servizio tecnico.

Promemoria finale

Questo messaggio esiste per proteggere l'integrità delle misurazioni.

Resettando lo strumento e ristabilendo buone condizioni fisiche, geometriche e ottiche, fornisci allo strumento ciò di cui ha bisogno per completare correttamente la calibrazione e mantenere affidabili le tue misurazioni.
