Nota - per maggiori informazioni sul scopo di una calibrazione sul campo, si prega di consultare questo articolo.
PLT 300 - Configurazione

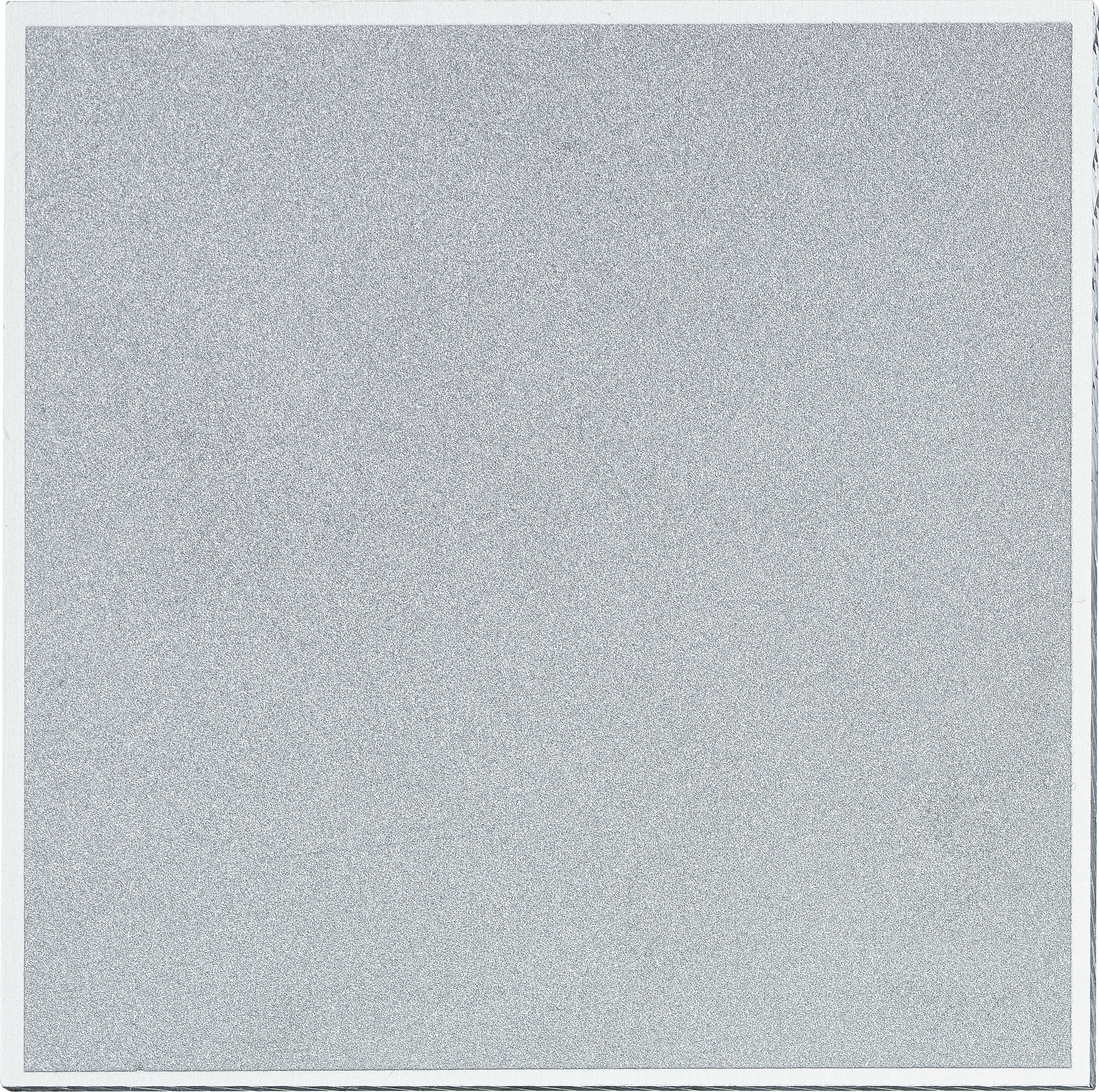

- Piastra di calibrazione POA 31: Questa piastra di calibrazione è progettata esclusivamente per l'uso con il processo di calibrazione sul campo del PLT 300.
- Distanza e angolo: La piastra di calibrazione POA 31 deve essere posizionata a 45-52 metri dall'unità principale. Inoltre, mantenere il telescopio il più orizzontale possibile durante l'osservazione della piastra. L'orientamento raccomandato del telescopio è tra 85° e 95°.
- Orientamento della piastra di calibrazione: Assicurarsi che il lato non etichettato della piastra di calibrazione, il lato con il quadrato grigio più scuro, sia rivolto verso lo strumento.
- Fissare lo strumento: Assicurarsi che lo strumento sia posizionato in un luogo stabile e non sia soggetto a vibrazioni o movimenti. Consultare questo articolo per le migliori pratiche.
PLT 300 - Come funziona la calibrazione sul campo
La calibrazione sul campo deve essere avviata manualmente.
Il PLT 300 esegue una calibrazione automatica dell'inclinazione per mantenere la posizione in piano, ma è comunque importante eseguire regolarmente la calibrazione sul campo durante la giornata lavorativa. Questo garantisce un corretto allineamento tra:
- il laser EDM
- il rilevatore di prisma
- il percorso ottico del telescopio
La calibrazione sul campo è il processo che mantiene tutti i sistemi allineati e centrati.
Una volta completata la configurazione, non è richiesta alcuna azione manuale aggiuntiva. Lo strumento completa la calibrazione automaticamente.
Passo 1: Aprire l'applicazione
Nota importante: Se la piastra di calibrazione POA 31 è danneggiata o usurata sulla superficie di calibrazione, sostituirla.
Una calibrazione accurata dipende dalla corretta lettura della piastra.
Passo 2: Attendere il completamento della calibrazione
Stare lontano dallo strumento e assicurarsi che ci sia una linea di vista libera verso la piastra di calibrazione.
Durante la calibrazione, il laser si muoverà verticalmente e orizzontalmente sulla piastra. Questo processo viene eseguito in entrambe le posizioni del telescopio (tecnicamente chiamate "faccia 1" e "faccia 2").
Ciò consente al sistema di:
- valutare completamente l'allineamento angolare
- allineare l'EDM e il rilevatore di prisma con il percorso ottico
Passo 3: Osservare i valori
Dopo aver eseguito una calibrazione, il PLT 300 mostra i valori di collimazione HA e VA.
- HA descrive l'allineamento nella direzione orizzontale da sinistra a destra
- VA descrive l'allineamento nella direzione verticale dall'alto verso il basso
Questi valori mostrano piccoli scostamenti angolari tra i sistemi di misura interni come il laser, il rilevatore di prisma e il percorso ottico.
Comprendere i valori
È importante capire: questi valori non sono errori; sono misurazioni. Nessun sistema meccanico o ottico rimane perfettamente allineato in ogni momento. Anche in condizioni ideali, ci saranno sempre:
- tolleranze di fabbricazione molto piccole
- lievi variazioni durante la configurazione
- minime influenze ambientali come vibrazioni o illuminazione
Il PLT 300 identifica queste piccole differenze, le misura con attenzione e le corregge automaticamente. Tecnicamente, quando si esegue una calibrazione, il sistema:
- Confronta come ogni sistema interno osserva lo stesso punto di riferimento
- Calcola la piccola differenza tra queste osservazioni
- Applica una correzione affinché tutti i sistemi siano nuovamente allineati
Il valore mostrato al termine della calibrazione del PLT 300 è semplicemente la correzione applicata, indicando che la calibrazione è stata eseguita con successo.
Interpretare i risultati
Un valore vicino a 0 o 360 gradi significa:
- il sistema ha rilevato solo un offset molto piccolo
- il sistema ha corretto tale offset
- il sistema è ora correttamente allineato
Gradi/Minuti/Secondi:

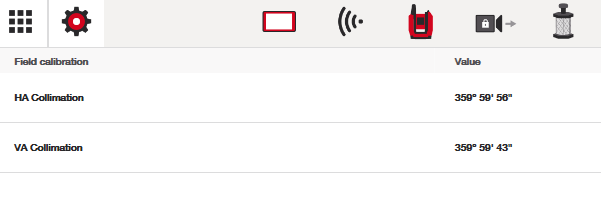

Nello screenshot sopra, si vedono valori in Gradi (°), Minuti (') e Secondi (") che rappresentano le correzioni angolari per l'Angolo Orizzontale (HA) e l'Angolo Verticale (VA). Per HA, la correzione è di 4" di angolo (≈ 0,0011°). Queste sono piccole correzioni che lo strumento esegue all'interno delle tolleranze progettate.
Cosa fare se la calibrazione fallisce?
La calibrazione può fallire, ma ciò è solitamente causato da condizioni di stabilità o configurazione piuttosto che da problemi hardware interni.
Cause comuni includono:
- movimento dello strumento
- vibrazioni
- configurazione instabile
- livellamento errato
Fare riferimento agli articoli correlati per indicazioni su come migliorare stabilità e configurazione: mitigazione delle vibrazioni e aiuto per errori dello strumento.
Se tutte le condizioni di configurazione sono state verificate e la calibrazione continua a fallire, contattare l'assistenza Hilti.
