測定と記録 - 使い方

測定と記録デモ

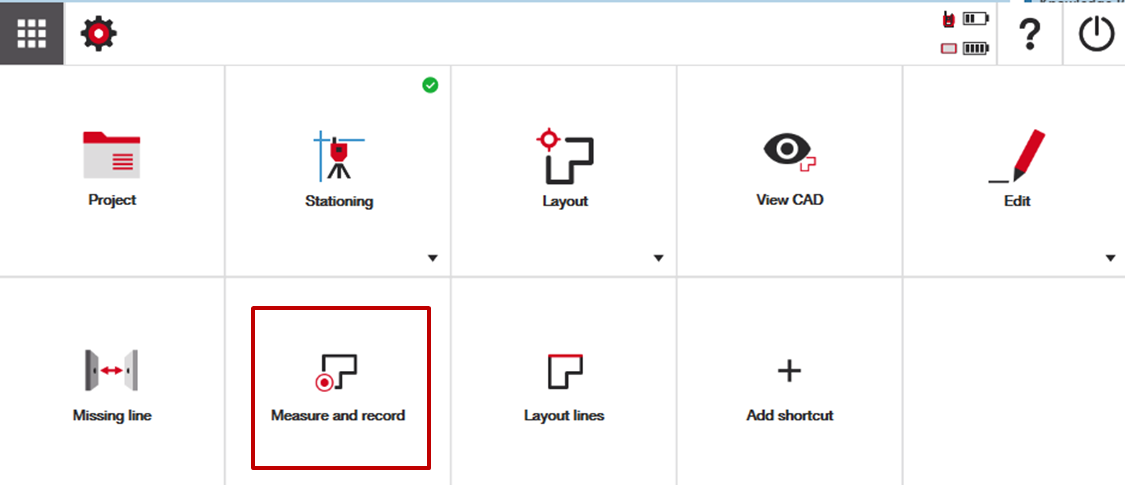

「測定と記録」を使用するには、まずステーション設定（つまり、ツールが作業現場のどの座標にあるかを認識する必要があります）が必要です。使用前に必ずツールのステーション設定を行ってください。

このアプリケーションは、作業現場に実際に存在するポイントの正確な位置を測定するために設計されています。測定と記録の一般的な用途は、すでに設置されたオブジェクトの品質チェックを行うことや、作業現場全体で新たに確保された制御点を記録することです。

このトピックに関する役立つビデオは以下にあります：

作業現場の位置を測定してプロジェクトに保存する準備ができたら、画面右側の赤い測定ボタンを押すだけです。

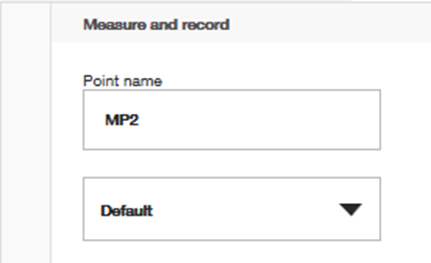

測定するポイントの名前や、そのポイントを表示するレイヤーを選択できます。

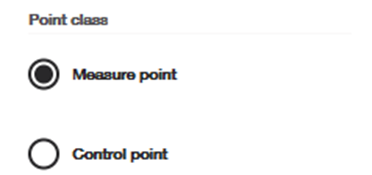

測定したポイントを単に測定ポイントとして保存するのか、将来ツールのステーション設定に使用する制御点としても保存するのかを決定できます。

エッジやコーナーの測定（例えばコンクリート建物の正確な角）を行う場合は、コーナー測定オプションを使って正確にコーナーを測定できます。これは通常レーザー測定モードで行います。

まず、エッジから短い距離で距離測定を行います。次に、クロスヘアでエッジを正確に狙い、測定値を保存します。これらのデータを保存すると、前の位置からの距離と現在の位置からの角度を使って座標が計算されます。

この機能は、直接測定が不可能な場合や誤差が生じる可能性がある状況下で、エッジを正確に測定するために使われます。

測定したポイントを線で結ぶかどうか、またその線の上に寸法データをCADビューに表示するかどうかを決められます。寸法データは一時的に表示されるだけで、CADデータには保存されません。寸法データは寸法アプリケーションにアクセスすることでいつでも再表示できます。

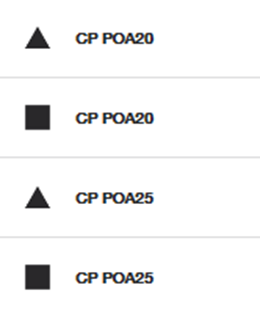

ポイントを測定すると、そのポイントはポイントリストとCADビューに四角いアイコンで表示されます。制御点として測定した場合は、三角形のアイコンでも表示されます。

ポイントの属性を編集する必要がある場合は、「ポイント編集」メニューで個別に行う必要があります。詳細はこちらの記事をご参照ください。
