ツールの校正ができませんでした

この記事では、「ツールの校正ができませんでした」メッセージの原因を説明し、傾斜校正またはフィールド校正のどちらで発生した場合でも解決するための実用的な手順を提供します。

このエラーに関連するサブエラーコード：「Tilt: Unknown」、「Tilt 5: Timeout」、「Tilt 1: General Exception」、「Tilt 11: Wrong State」、「Filed 11: Wrong State」、「Field 1: General Exception」、「Field: New Crosshair Offset Above Limit」、「Field: New Trunnion Axis Error Above Limit」、「Field: New Collimation Error Above Limit」、「Field: Unknown」、「Field 5: Timeout」

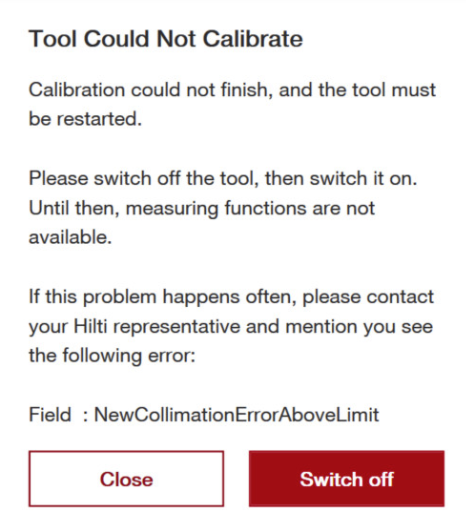

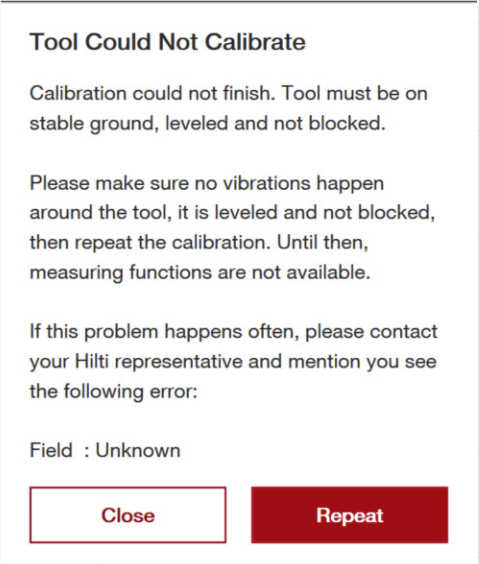

「ツールの校正ができませんでした」メッセージの意味

「ツールの校正ができませんでした」メッセージは、機器が校正サイクルを正常に完了できなかった場合に表示される最終的なフォールバックメッセージです。

ツールが不安定ですやツールが水平にするには傾きすぎていますのようなより具体的なメッセージとは異なり、このメッセージは次のことを意味します：

特定の理由に関わらず、校正プロセスが有効で信頼できる結果に達しなかった。

この時点で、機器は誤ったジオメトリを防ぐために意図的に校正を停止し、再試行の前に再起動が必要な場合があります。

なぜ複数の問題がこのメッセージにつながるのか

このメッセージは、以下を含む多くの異なる内部経路を通じて表示される可能性があります：

• 校正のタイムアウト
• 許容範囲外の校正結果
• 一時的な誤ったまたは未定義の内部状態
• 不明または予期しない状況
• 自動的に解決できなかった傾斜またはフィールド校正からのエスカレーション

内部原因は異なる場合がありますが、根本的な要件は常に同じです：

校正が成功するには、機器が物理的に安定し、正しく水平が取れており、妨げられず、清潔な光学環境にある必要があります。

その基準が時間内に確立できない場合、校正は停止しこのメッセージが表示されます。

なぜツールは「無理に進める」のではなく停止するのか

校正は機器が内部ジオメトリを検証し更新するプロセスです：

• 軸の整列（垂直軸、水平／トラニオン軸、光学軸が一致している必要があります：左右回転、上下回転、望遠鏡が実際に見る方向の線）
• 光学的中心合わせ（クロスヘア、カメラ画像、プリズムトラッカー光学系、EDM（レーザー）ビームがすべて望遠鏡の真の光学中心線に整列しているか）
• エンコーダーの関係（水平角度および垂直角度エンコーダーが望遠鏡および軸とどのように関連しているか、正確で再現可能な回転を保証するため）
• 補正限界（システムがもはや補正を試みない限界、補正が信頼できなくなるため）

軸が正しく整列していると、望遠鏡の回転は真の回転中心を中心に行われ、照準方向に関わらず水平読み取り値は同じになり、望遠鏡を「逆さま」にしても垂直読み取り値は一致し、ジオメトリは対称的に動作します。

光学系が中心に合っている場合、望遠鏡とカメラによる狙いは、測定された位置（EDMが当たっている場所）と同じになります。さらに、プリズムトラッカー光学系がプリズムに中心を合わせている時も、EDMが測定している位置と一致します。

もし悪条件下で校正が無理に完了させられた場合：

• 垂直ジオメトリが誤っている可能性がある
• 距離が伸びるにつれて高さ誤差が増大する可能性がある
• 測定の再現性が失われる可能性がある（同じ点を2回測定して異なる位置になる）
• 警告なしに精度が低下する可能性がある

これらの静かな不正確さのリスクを避けるため、ツールは早期かつ明確に停止します。

解決の最善方法：リセットして良好な条件を再確立する

ステップ1：ツールの電源を入れ直す

メッセージに再起動を指示された場合：

• ツールの電源を切る
• 数秒待つ
• 再度電源を入れる

これにより一時的な状態がクリアされ、システムがクリーンな校正試行の準備を整えます。

ステップ2：ツールが機械的に水平であることを確認する

校正を再試行する前に：

• 三脚の脚を調整してヘッドをほぼ水平にする。必要に応じてPOAW 71のような手動調整可能なトライブラックを使用する。
• レベリングスクリューは慎重に使用し、「かろうじて中心」ではなく、余裕を持って範囲内に収めることを目標にする。

傾斜補正は正しい機械的水平の代わりにはなりません。

ステップ3：安定した設置を確保する

以下を確認してください：

• ツールがしっかりした地面に置かれている
• 足音、風、機械、または柔軟な表面からの振動がない
• 校正中は立ち去っている

わずかな動きでも校正が停止またはタイムアウトする原因になります。

ステップ4：何も遮っていないことを確認する

以下を確かめてください：

• 望遠鏡を遮る物（レンズ内の霧や汚れなど）がない
• ミラーやレンズが清潔である
• カバー、アクセサリー、または破片が動作や光学系を妨げていない

ステップ5：光条件を管理する（特にフィールド校正の場合）

屋内や明るい屋外で作業する場合：

• ツールの下にある反射面を避ける
• 強い直射日光や上方からの照明を遮る
• 上向きに照らす作業灯を消す
• 必要に応じて機器の下のエリアを日陰または暗くする

校正光学系は通常の測定時よりも迷光に敏感です。

ステップ6：校正を再実行する

条件が整ったら：

• 校正を繰り返す
• ほとんどの場合、基準条件が回復すれば校正は正常に完了します

このメッセージが意味しないこと

「ツールの校正ができませんでした」メッセージは自動的に以下を示すものではありません：

• ハードウェアの故障
• 永久的な損傷
• 機器のサービスが必要であること

ほとんどの場合、これは校正の安全な完了を妨げる状況的条件を反映しています。

エスカレーションが必要な場合

このメッセージが：

• 管理された良好な条件下で繰り返し表示される
• 再起動、慎重な水平合わせ、安定化、清潔な光学系を行っても持続する
• 平坦で安定した地面、十分な照明のもとで発生する

その場合はサポートまたはサービスへ連絡することが適切です。

最後の注意事項

このメッセージは測定の整合性を保護するために存在します。

ツールをリセットし、良好な物理的・幾何学的・光学的条件を再確立することで、機器が正しく校正を完了し、測定の信頼性を維持するために必要な環境を提供できます。
