Een afwijkingsrapport is een handige manier om snel te zien hoe uw uitgezette punten overeenkomen met het ontwerp. Afwijkingsrapporten kunnen op veel manieren worden gebruikt, maar een goed voorbeeld waarbij ze vaak nuttig zijn, is wanneer gebruikers de locaties van ankerbouten voor staal controleren: bevinden de ingebedde ankerlocaties zich op de juiste plaats? Voordat het staal wordt geïnstalleerd, kan een rapport worden gemaakt waarin wordt aangegeven welke ankers binnen of buiten de toleranties vallen.
Hieronder volgen andere veelvoorkomende manieren waarop afwijkingsrapporten nuttig zijn:
- Kwaliteitsborging en naleving (verkrijgen van as-built gegevens)
- Vroege detectie van fouten (problemen corrigeren voordat ze escaleren)
- Algemene documentatie (voortgang bijhouden)
- BIM-integratie (as-built informatie integreren in digitale ontwerpen)
Afwijkingsrapport demo
Hoe u zich voorbereidt op een afwijkingsrapport
Om een afwijkingsrapport te kunnen verkrijgen, moet u eerst "uitgezette" gegevens in uw bestand hebben.
Uitgezette gegevens worden verkregen wanneer u zich in puntuitzetting bevindt en u op de knop "meten" drukt nadat u een punt hebt uitgezet. Terwijl u elk punt "uitzet", worden de uitgezette gegevens van dat punt op de achtergrond opgeslagen, zodat u deze kunt exporteren via een afwijkingsrapport of bij het exporteren van algemene puntinformatie.
Zie dit artikel om puntuitzetting (punten uitzetten) te begrijpen, en dit artikel om te begrijpen hoe u puntinformatie in het algemeen importeert en exporteert.
Hieronder ziet u de meetknop die u tijdens puntuitzetting moet indrukken om ervoor te zorgen dat uitgezette gegevens worden verkregen:
Hoe afwijkingsrapporten te exporteren:

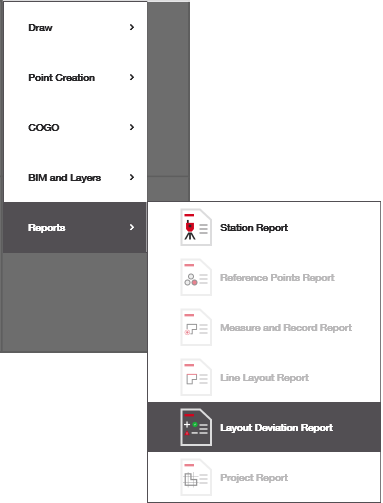

Stap 1: Ga naar het tabblad Rapporten
Zoek de optie voor het exporteren van het afwijkingsrapport onder de sectie rapporten:

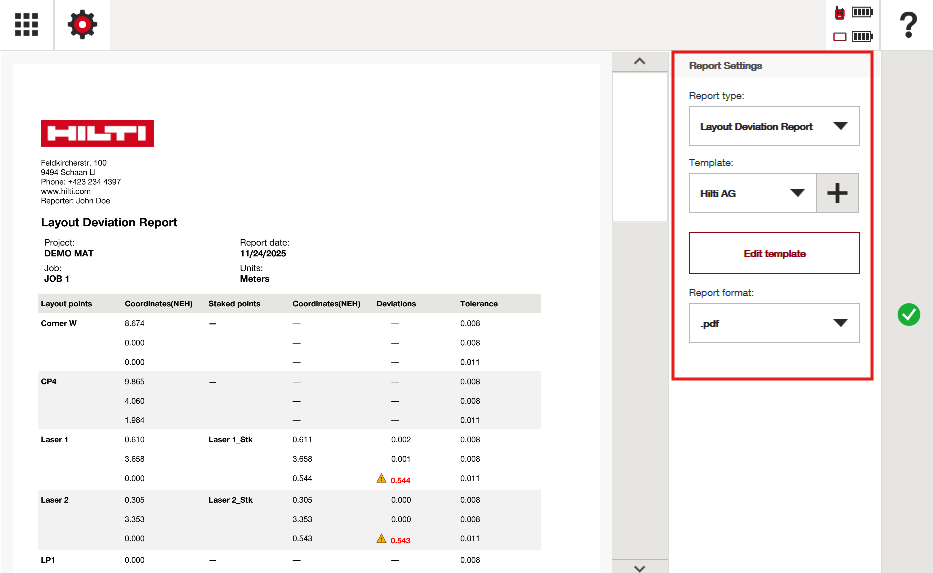

Stap 2: Wijs uw voorkeursjabloon toe
U kunt het sjabloon en het exporttype van uw afwijkingsrapport bewerken
Stap 3: Bewerk uw sjabloon (indien nodig)

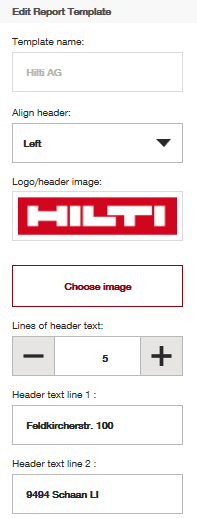

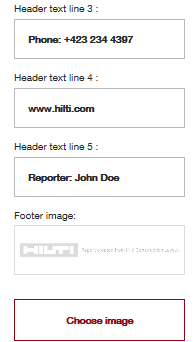

U kunt op de knop "sjabloon bewerken" drukken om informatie in de kop- en voettekst van uw afwijkingsrapport aan te passen:
Stap 4: Exporteer het afwijkingsrapport
Druk eenvoudig op de groene vinkjes totdat u het afwijkingsrapport op een gewenste locatie op de tablet kunt opslaan.
Hoe de gegevens in een afwijkingsrapport te begrijpen
De gegevens zijn zo georganiseerd dat fouten snel zichtbaar zijn:
- Uitgezette punten worden gelabeld met een "_Stk" in hun achtervoegsel
- De coördinaten van zowel het uitzetpunt als het uitgezette punt zijn gemakkelijk te vinden en te vergelijken
- Rode tekst met gele driehoeken verschijnt voor elk punt dat buiten de ontworpen tolerantie is uitgezet
- Zie dit artikel om te begrijpen wat tolerantie is en hoe u deze instelt.
- Bij het exporteren als Excel-bestand kunt u de gegevens naar wens aanpassen en formatteren.

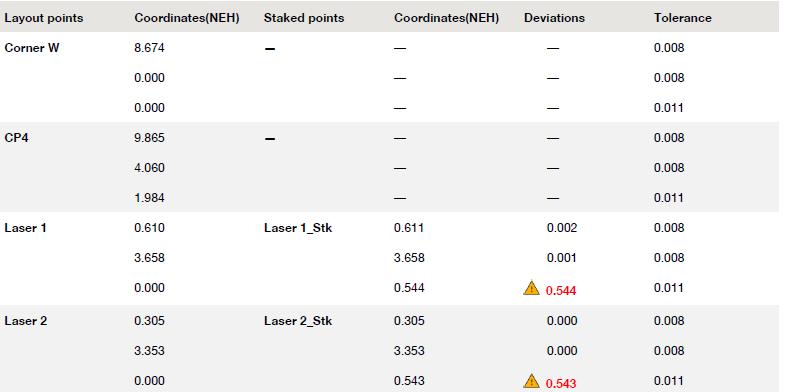

In het onderstaande screenshotvoorbeeld was de tolerantie 8 mm op de uitzetting en 11 mm op de hoogte. De software identificeerde de fouten waar mijn punten buiten de tolerantie waren uitgezet ten opzichte van het ontwerp:
