Cameraweergave gebruiken

  • Bijgewerkt

Overzicht

De Cameraweergave in HCL biedt een live visuele feed van de PLT om nauwkeurige positionering, uitlijning, inspectie en verificatietaken te ondersteunen.

Zowel de PLT 300 als de PLT 400 gebruiken hetzelfde kernconcept van de cameraweergave, terwijl de PLT 400 extra configuratie- en overlayopties bevat voor meer geavanceerde gebruikssituaties.

Om de Cameraweergave te openen, opent u de View CAD-applicatie en klikt u op het camera-icoon bovenaan het scherm.



Voorbeeld van het camera-icoon: als er een slot-symbool wordt weergegeven, is het apparaat vergrendeld op een doelwit

Cameraweergave op de PLT 300 Demo

Cameraweergave op de PLT 400 Demo

Cameraweergave op de PLT 300

Belangrijke interface-elementen (PLT 300)

Live camerabeeld wordt volledig scherm weergegeven, met een zoomregelaar aan de rechterkant voor vergroting

Bovenaan het scherm kunt u het type prisma of doelwit selecteren, evenals lasermeetsystemen indien nodig

Het centrale richtkruis geeft het huidige doelpunt aan met een verplaats- of panindicator die richtingaanpassing toont wanneer Smart Target is ingeschakeld. Zie dit artikel voor waar u de smart target-optie kunt inschakelen.



Het icoon linksonder verandert hoe het richtkruis beweegt en voegt knoppen toe voor kleine richtingsaanpassingen

Dit icoon rechtsboven zoekt naar een doelwit in de cameraweergave en vergrendelt op een prisma of doelwit

Het slot-icoon in het midden rechts vergrendelt de huidige weergave van de PLT

Groen vinkje rechtsonder bevestigt de geselecteerde camerahoek van de PLT



Terwijl u in de cameraweergave bent, opent klikken op het kaart-icoon linksboven de CAD-weergave van de tekening

Vervolgens brengt klikken op het camera-icoon linksboven de cameraweergave terug

Wanneer GPS is ingeschakeld, stelt dit "vind mij"-icoon linksonder de PLT in staat om te zoeken naar de tablet binnen de toegestane hoek; voor meer informatie, raadpleeg dit artikel

Cameraweergave op de PLT 400

De cameraweergave van de PLT 400 bouwt voort op de functionaliteit van de PLT 300 en voegt camera-instellingen en overlay-aanpassingen toe om complexere inspectie-, uitlijnings- en begeleidingsscenario's te ondersteunen

Belangrijke interface-elementen (PLT 400)

Live camerabeeld wordt volledig scherm weergegeven, met een zoomregelaar aan de rechterkant voor vergroting

Het icoon bovenaan de zoomregelaar zoomt de camera in om het doelwit te centreren en duidelijk zichtbaar te maken

Het icoon onderaan de zoomregelaar zoomt de cameraweergave uit

Bovenaan het scherm kunt u het type prisma of doelwit selecteren, evenals lasermeetsystemen indien nodig

Het centrale richtkruis geeft het huidige doelpunt aan met een verplaats- of panindicator die richtingaanpassing toont wanneer Smart Target is ingeschakeld. Zie dit artikel voor waar u de smart target-optie kunt inschakelen.



Het icoon linksonder verandert hoe het richtkruis beweegt en voegt knoppen toe voor kleine richtingsaanpassingen

Dit icoon rechtsboven zoekt naar een doelwit in de cameraweergave en vergrendelt op een prisma of doelwit

Groen vinkje rechtsonder bevestigt de geselecteerde camerahoek van de PLT

De cameraweergave van de PLT 400 bevat een speciaal camera-instellingenpaneel aan de rechterkant van het scherm.

De helderheidsregelaar past de belichting van de camera aan, waardoor het beeld lichter of donkerder wordt

De resolutie-instelling verbetert de kwaliteit van de live camerafeed wanneer ingesteld op Hoog

Automatisch vergrendelen kan aan de rechterkant worden in- of uitgeschakeld

Voor de overlay-instellingen die te vinden zijn in het tabblad aan de rechterkant, raadpleeg dit artikel over scherm- en weergave-instellingen
Het zoomniveau wordt onderaan het scherm weergegeven



Terwijl u in de cameraweergave bent, klikt u op het kaart-icoon linksboven om over te schakelen naar de CAD-weergave van de tekening
Terwijl u zich in de CAD-weergave-instellingen bevindt, klikt u op het camera-icoon linksboven om terug te keren naar de cameraweergave

Wanneer GPS is ingeschakeld, stelt dit "vind mij"-icoon linksonder de PLT in staat om te zoeken naar de tablet binnen de toegestane hoek; voor meer informatie, raadpleeg dit artikel

Extra functies van de PLT 400

De PLT 400 maakt het mogelijk om de cameraweergave open te hebben terwijl deze op doelen vergrendelt
Wanneer een applicatie is geselecteerd in de CAD-weergave, verschijnt er een camera-icoon rechtsonder. Door hierop te klikken wordt een kleinere cameraweergave in dezelfde hoek geopend
Kleinere cameraweergave weergegeven rechtsonder op het scherm

Door op deze pijlen in de kleine cameraweergave te klikken, wordt de cameraweergave samengevouwen

Dit icoon rechtsboven zoekt naar een doelwit in de cameraweergave en vergrendelt op een prisma of doelwit

Dit icoon rechtsonder in de cameraweergave zoomt uit en zoekt naar mogelijke doelen

Typische workflow (PLT 300 & PLT 400)

  1. Open de Cameraweergave
  2. Selecteer het type prismadoelwit of laser
  3. Positioneer de PLT 300 zodat het prisma of doelwit zichtbaar is in de cameraweergave
  4. Lijn het doelwit uit met behulp van het centrale richtkruis
  5. Pas de zoom aan indien nodig voor betere zichtbaarheid
  6. Klik op het slot-icoon rechtsboven op het scherm
  7. Wacht tot het instrument op het prisma of doelwit is vergrendeld, dit wordt aangegeven door een camera-icoon met een slot-symbool

Beste praktijken (PLT 300 & PLT 400)

  • Reinig de cameralens regelmatig voor optimale beeldkwaliteit
  • Pas helderheid en resolutie aan op de PLT 400 om te voldoen aan de lichtomstandigheden
  • Gebruik overlays op de PLT 400 alleen wanneer nodig om visuele rommel te voorkomen
  • Bevestig de uitlijning zorgvuldig voordat u verdergaat, vooral wanneer hoge precisie vereist is

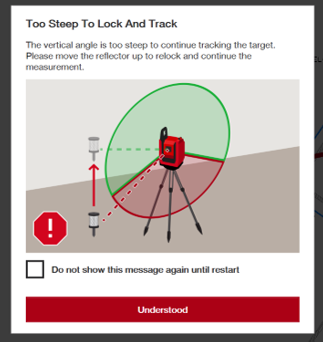

Waarschuwing "Te Steil" voor prismatracking

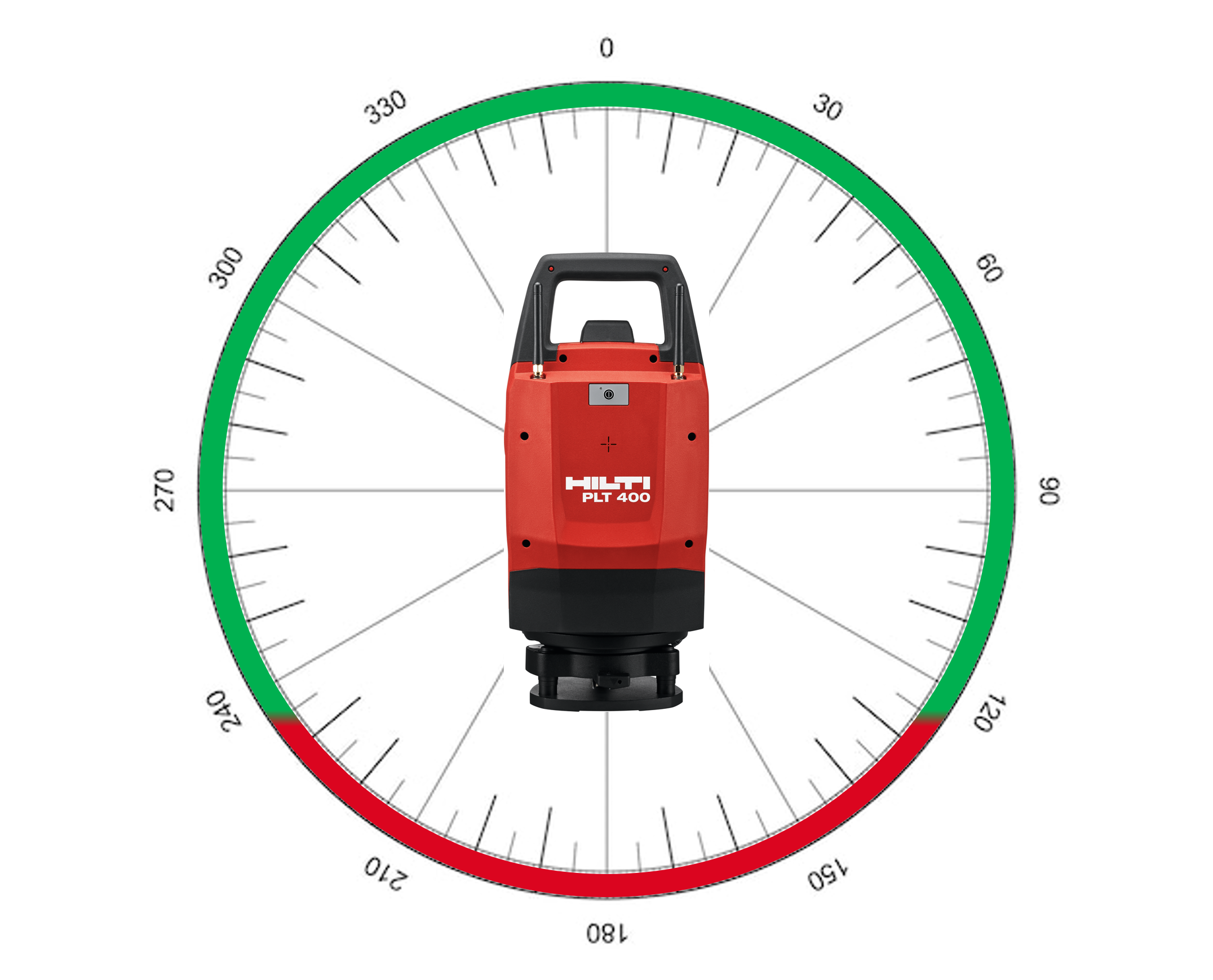

Een waarschuwing "Te Steil" verschijnt wanneer de verticale hoek tussen het totaalstation en het gevolgde prisma de ondersteunde trackingshoek overschrijdt (tussen 125° en 235°). Wanneer dit gebeurt, kan het totaalstation het prisma verliezen en kan de trackingprestaties worden beïnvloed.

Om deze waarschuwing op te lossen, past u de hoogte van het prisma of de hoogte van het totaalstation aan om het prisma weer binnen het ondersteunde trackingsbereik te brengen. Zodra de hoek is verminderd, kan de normale prismatracking worden hervat.
