Overzicht
De Camerakijker in HCL biedt een live visuele feed van de PLT om nauwkeurige positionering, uitlijning, inspectie en verificatietaken te ondersteunen.
Zowel de PLT 300 als de PLT 400 gebruiken hetzelfde kernconcept van de camerakijker, terwijl de PLT 400 extra configuratie- en overlay-opties bevat voor meer geavanceerde gebruikssituaties.
Om de Camerakijker te openen, open je de View CAD-applicatie en klik je op het camera-icoon bovenaan het scherm.
Voorbeeld van het camera-icoon: als er een slot-symbool wordt weergegeven, is het apparaat vergrendeld op een doelwit

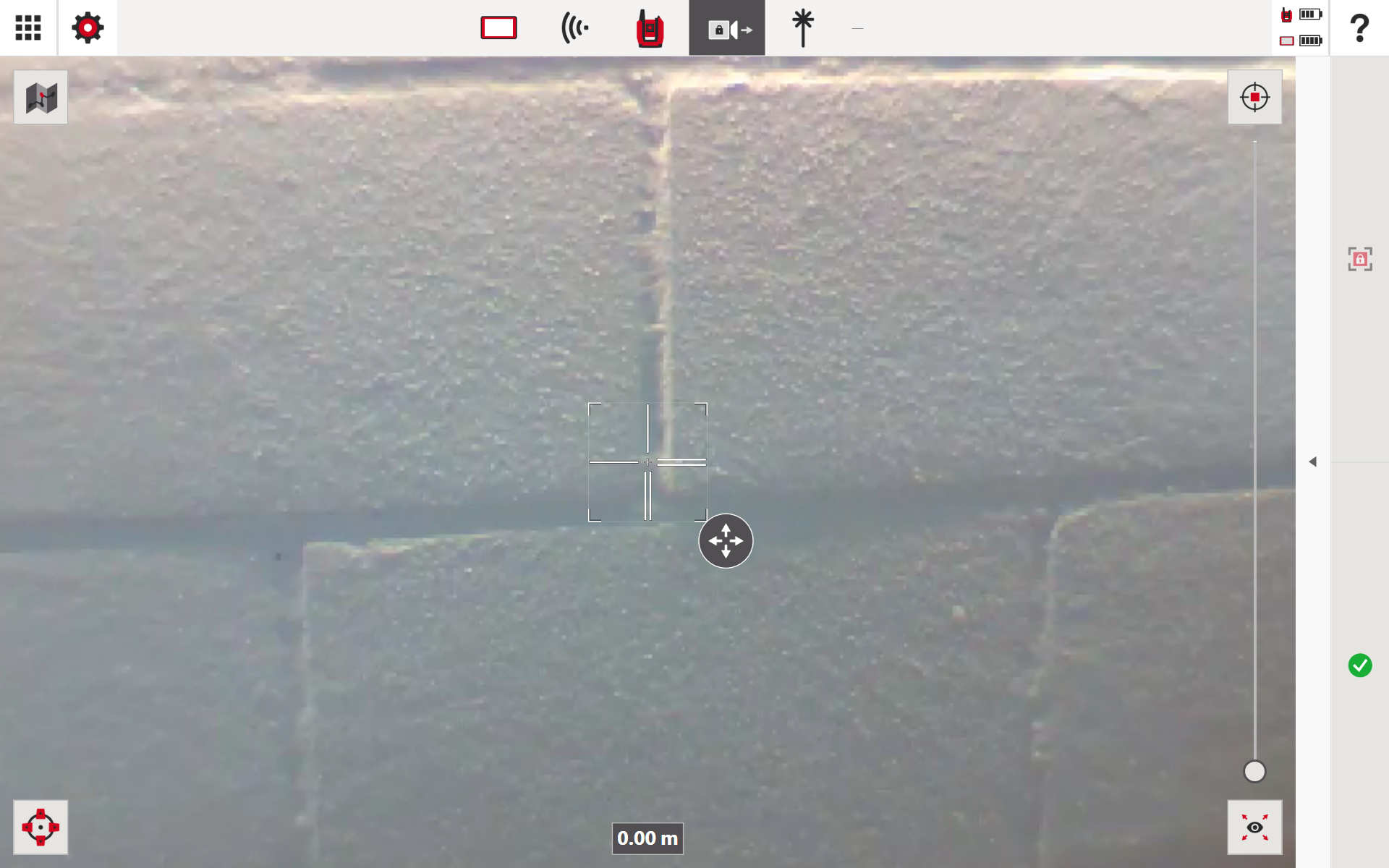

Camerakijker op de PLT 300 Demo
Belangrijke Interface-elementen (PLT 300)
Live camerabeeld wordt fullscreen weergegeven, met een zoomregelaar aan de rechterkant voor vergroting

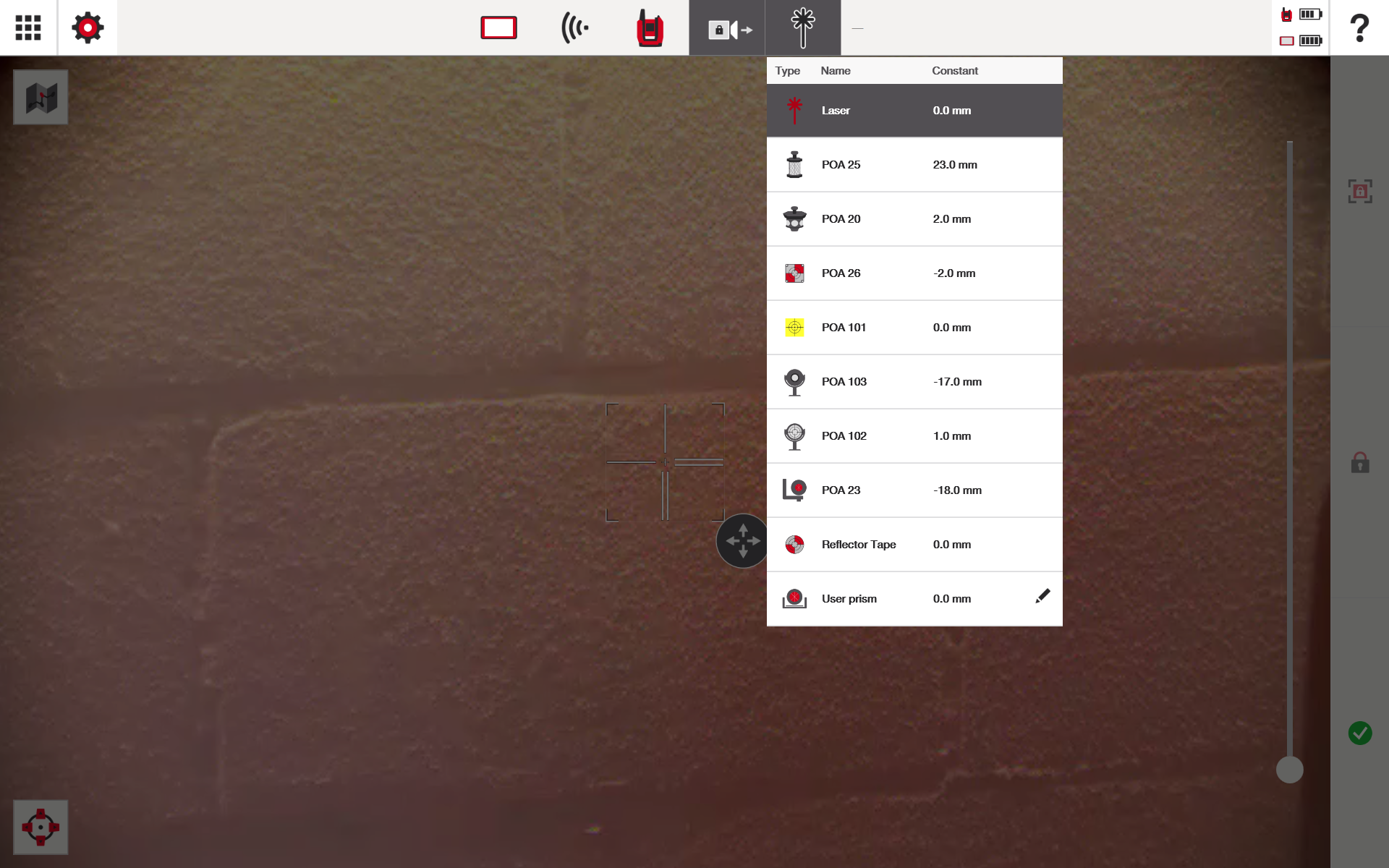

Bovenaan het scherm kunt u het prisma- of doeltype selecteren, evenals lasermeetinstrument indien nodig
Het centrale richtkruis geeft het huidige doelpunt aan met een verplaats- of pan-indicator die richtingsaanpassing toont wanneer Smart Target is ingeschakeld. Zie dit artikel over waar u de smart target-optie kunt inschakelen.

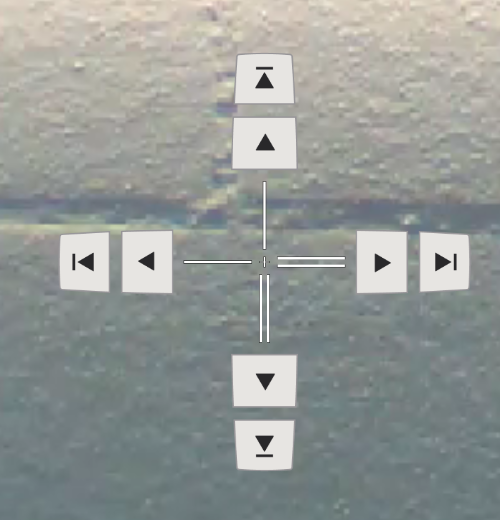

Het icoon linksonder verandert hoe het richtkruis beweegt en voegt knoppen toe voor kleine richtingsaanpassingen
Het slot-icoon in het midden rechts vergrendelt de huidige weergave van de PLT
Groen vinkje rechtsonder bevestigt de geselecteerde camerapositie van de PLT

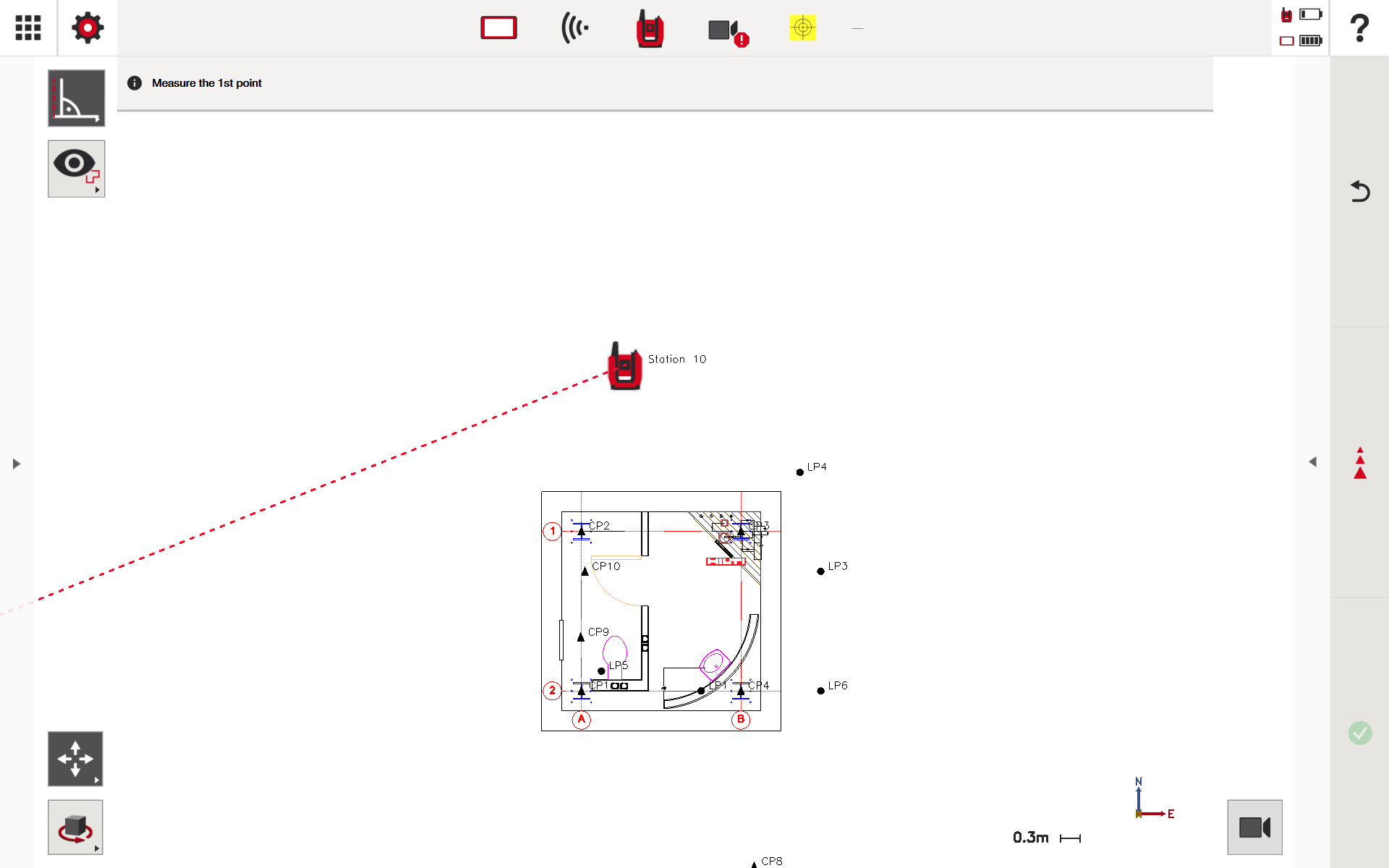

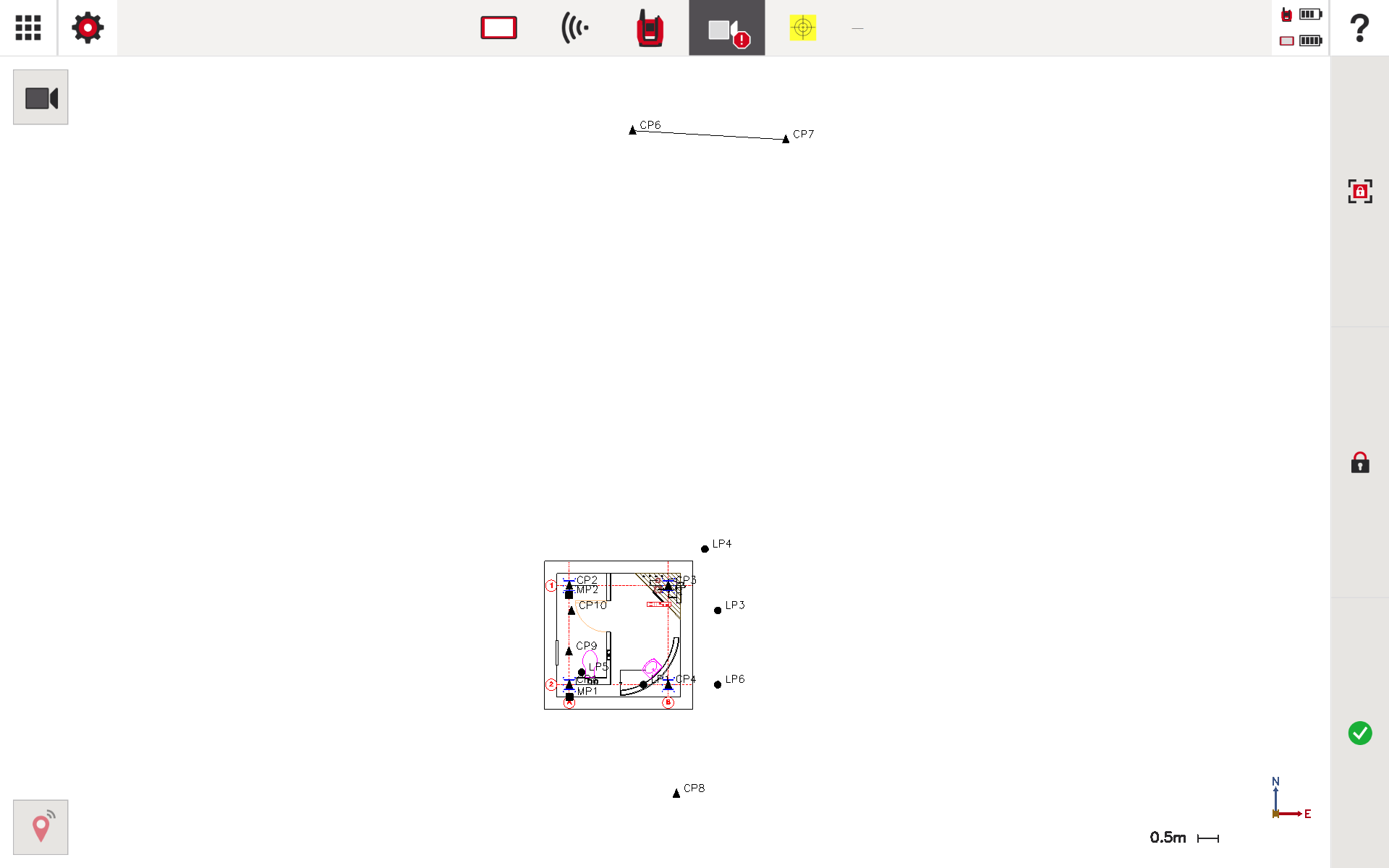

Terwijl u in de camerakijker bent, opent klikken op het kaart-icoon linksboven de CAD-weergave van de tekening

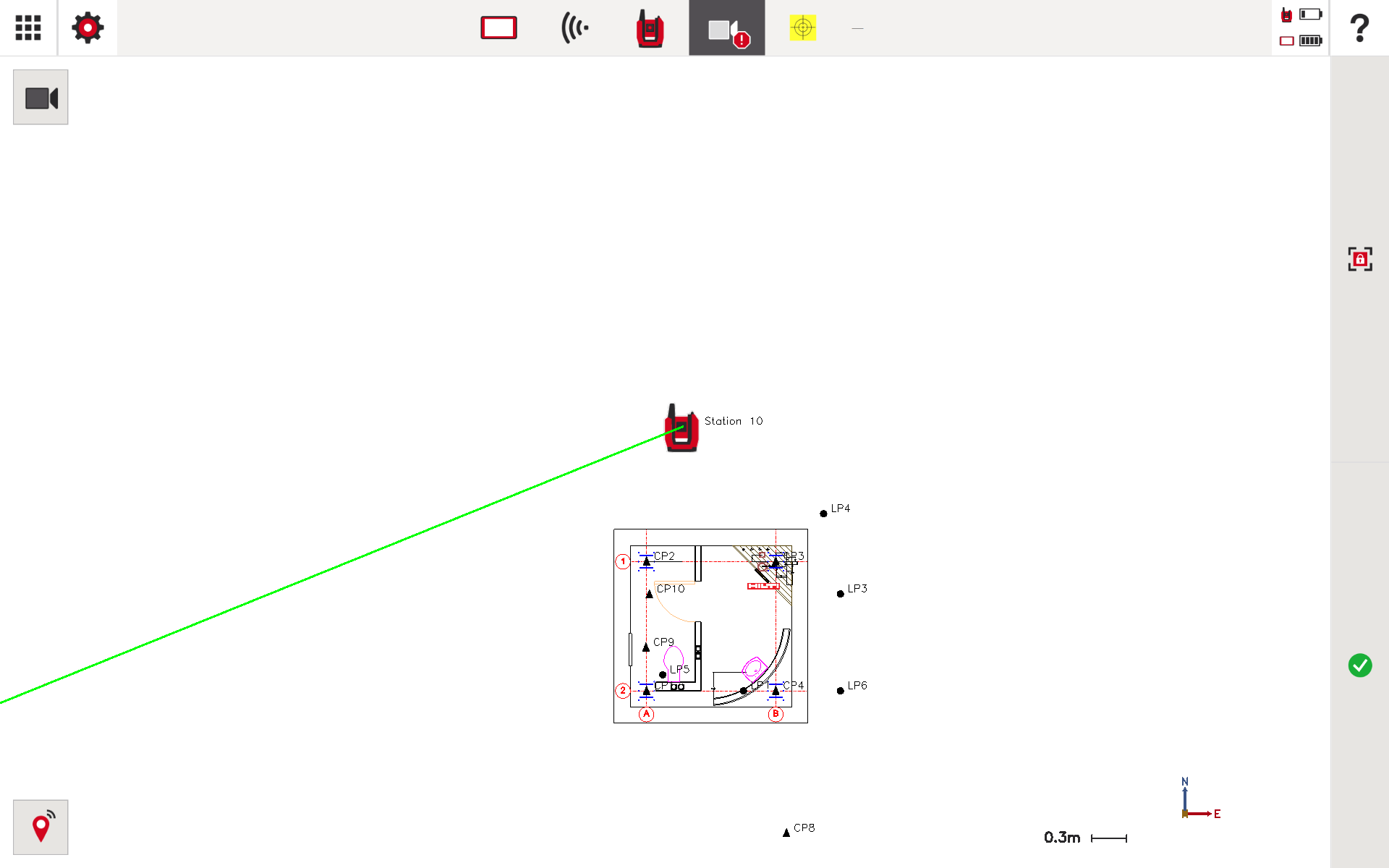

Vervolgens brengt klikken op het camera-icoon linksboven de camerakijker terug
Wanneer GPS is ingeschakeld, maakt dit "vind mij"-icoon linksonder het voor de PLT mogelijk om binnen de toegestane hoek naar de tablet te zoeken, voor meer informatie, zie dit artikel

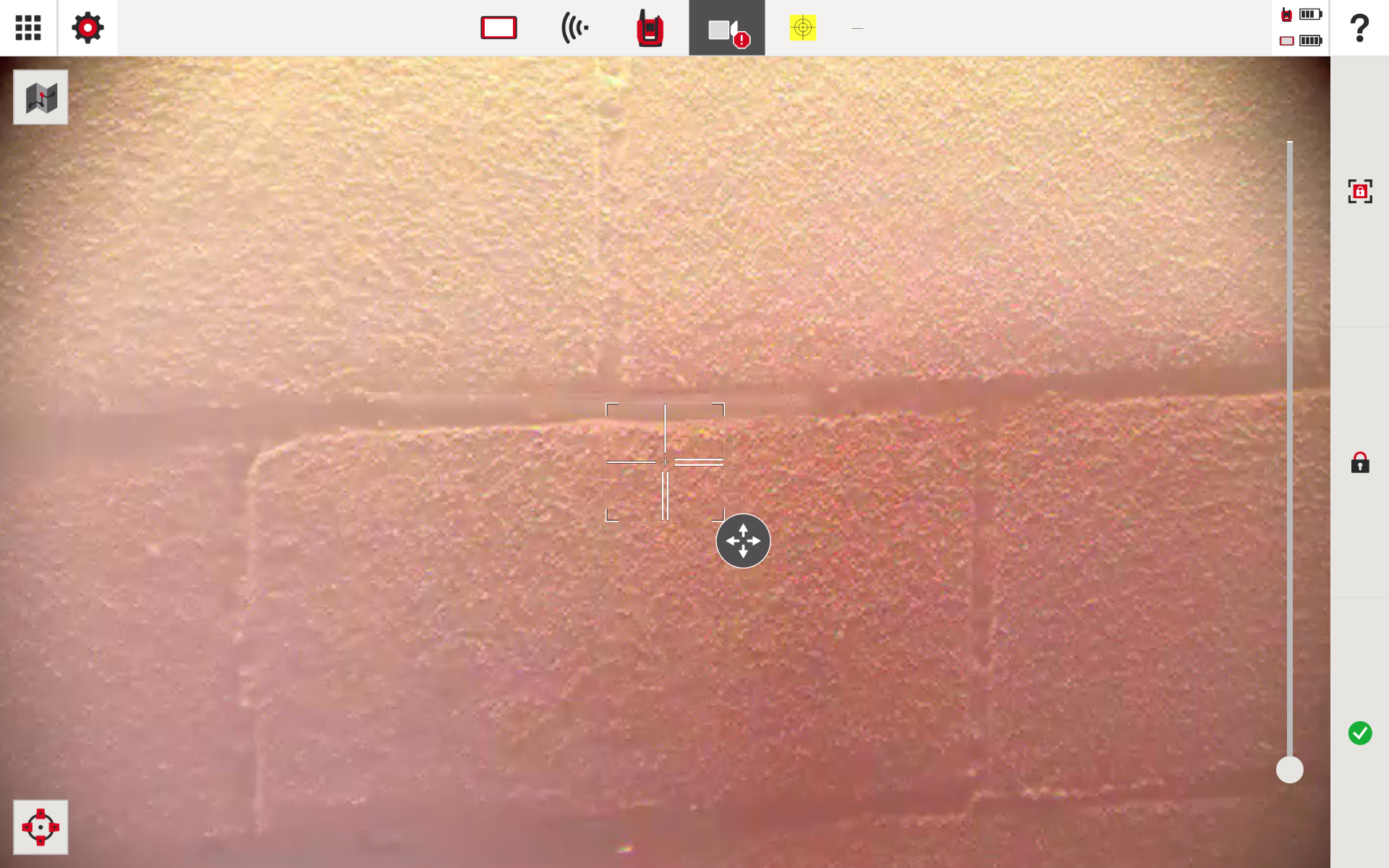

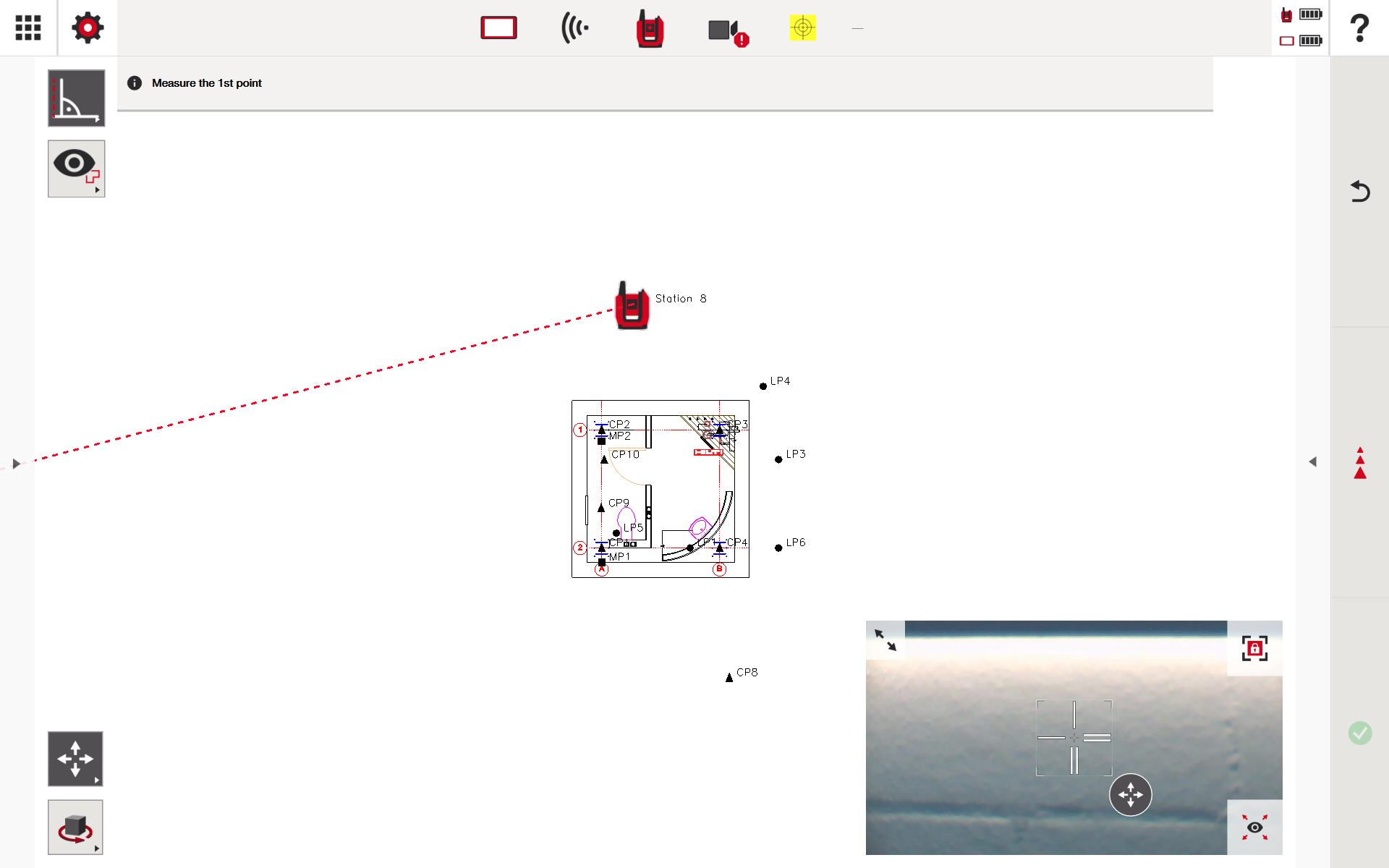

Camerakijker op de PLT 400 Demo
Belangrijke Interface-elementen (PLT 400)
Live camerabeeld wordt fullscreen weergegeven, met een zoomregelaar aan de rechterzijde voor vergroting
Het icoon bovenaan de zoomregelaar zoomt de camera in om het doelwit te centreren en duidelijk zichtbaar te maken
Het icoon onderaan de zoomregelaar zoomt de camerakijker uit

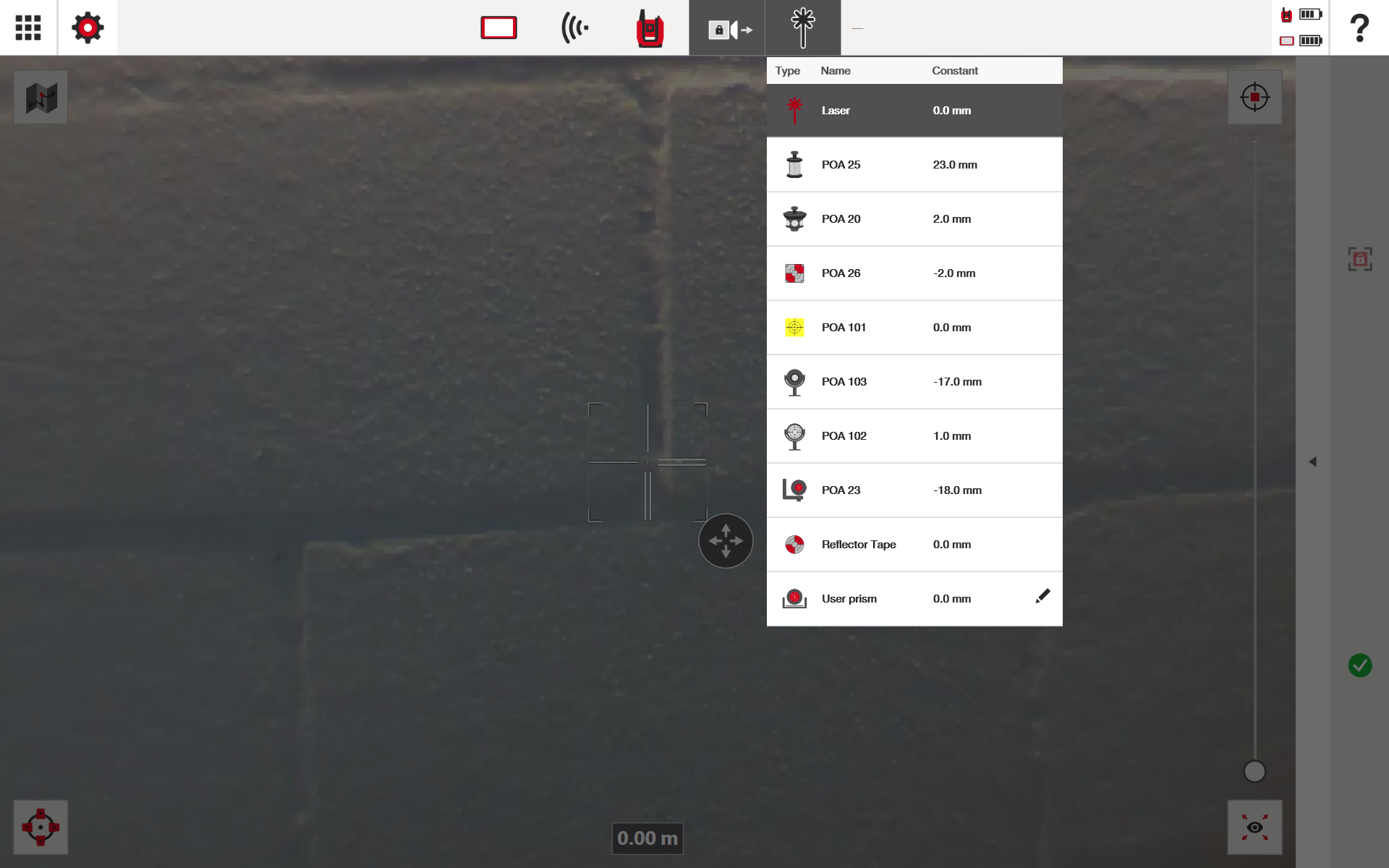

Bovenaan het scherm kunt u het prisma- of doeltype selecteren, evenals lasermeetinstrument indien nodig
Het centrale richtkruis geeft het huidige doelpunt aan met een verplaats- of pan-indicator die richtingsaanpassing toont wanneer Smart Target is ingeschakeld. Zie dit artikel over waar u de smart target-optie kunt inschakelen.

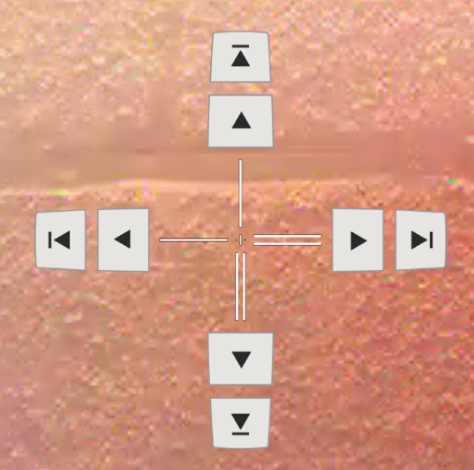

Het icoon linksonder verandert hoe het richtkruis beweegt en voegt knoppen toe voor kleine richtingsaanpassingen
Groen vinkje rechtsonder bevestigt de geselecteerde camerapositie van de PLT

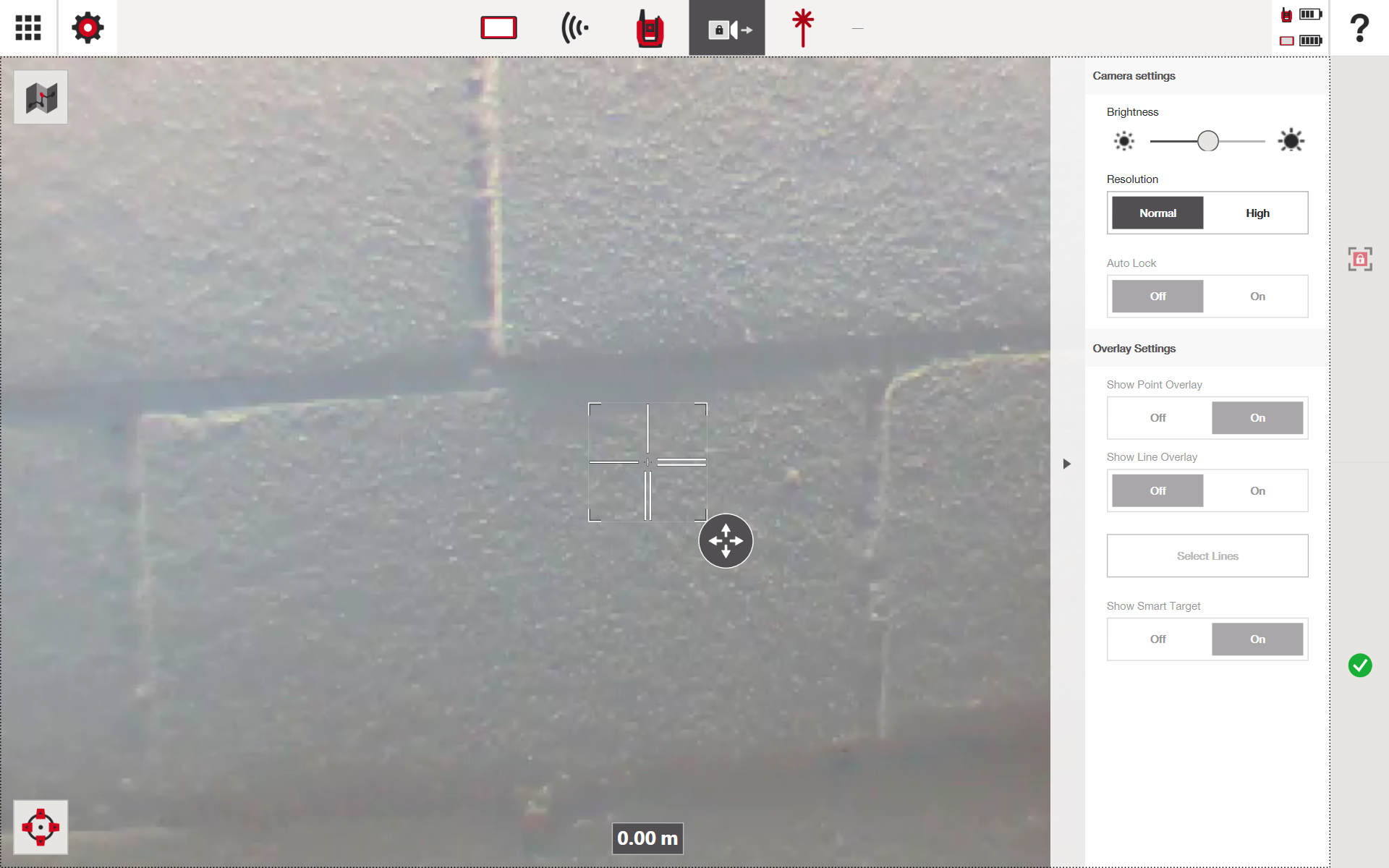

De helderheidsregelaar past de belichting van de camera aan, waardoor het beeld helderder of donkerder wordt
De resolutie-instelling verbetert de kwaliteit van de live camerafeed wanneer deze op Hoog is ingesteld
Wanneer GPS is ingeschakeld, maakt dit "vind mij"-icoon linksonder het voor de PLT mogelijk om binnen de toegestane hoek naar de tablet te zoeken, voor meer informatie, zie dit artikel
Extra functies van de PLT 400
Door op deze pijlen in de kleine camerakijker te klikken, wordt de camerakijker ingeklapt
Dit icoon rechtsboven zoekt naar een doelwit in de camerakijker en vergrendelt op een prisma of doelwit
Typische werkwijze (PLT 300 & PLT 400)
- Open de Camerakijker
- Selecteer het prismadoeltype of laser
- Positioneer de PLT 300 zodat het prisma of doel zichtbaar is in de camerakijker
- Lijn het doel uit met het centrale richtkruis
- Pas de zoom aan indien nodig voor betere zichtbaarheid
- Klik op het slot-icoon rechtsboven op het scherm
- Wacht tot het instrument het prisma of doel vergrendelt, dit wordt aangegeven door een camera-icoon met een slot-symbool
Beste praktijken (PLT 300 & PLT 400)
- Reinig de cameralens regelmatig voor optimale beeldkwaliteit
- Pas helderheid en resolutie aan op de PLT 400 om aan te sluiten bij de lichtomstandigheden
- Gebruik overlays op de PLT 400 alleen wanneer nodig om visuele rommel te vermijden
- Bevestig de uitlijning zorgvuldig voordat u doorgaat, vooral wanneer hoge precisie vereist is
