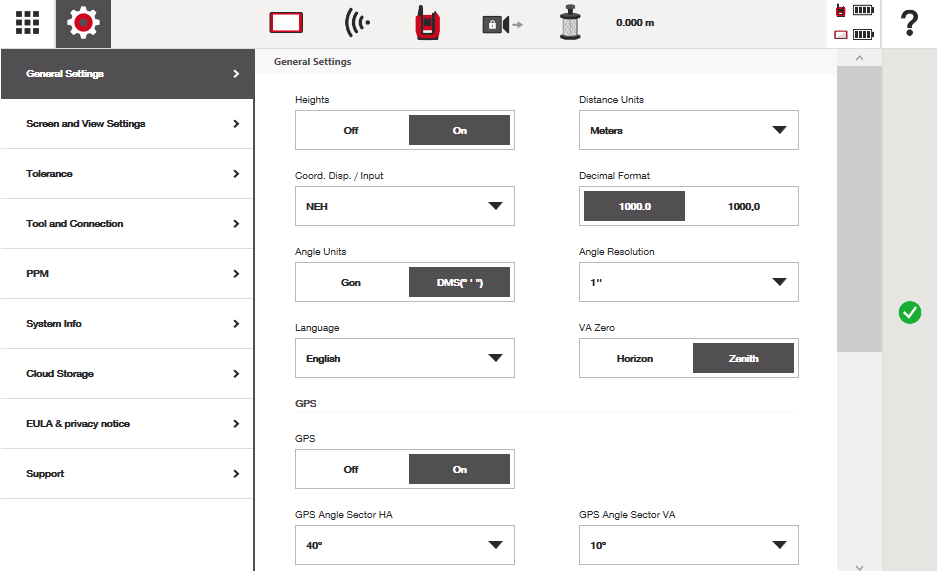

Algemeen Instellingen Overzicht

Het tabblad Algemene Instellingen bepaalt hoe waarden worden weergegeven en geïnterpreteerd in HCL. Het bevat instellingen voor eenheden, taal, hoekweergave, GPS-gedrag, prisma- en doelverwerking, en het toetsenbord.

Algemeen

Deze instellingen beïnvloeden hoe metingen, coördinaten en hoeken overal in de applicatie worden weergegeven.

Hoogtes

Deze instelling maakt het gebruik van hoogtewaarden mogelijk voor meten, stationeren en CAD-weergave.

Voor het meeste 2D-ontwerparbeid wordt aanbevolen dit uit te schakelen
Bij het werken met 3D-tekeningen of hoogtegerichte workflows moet dit ingeschakeld zijn

Wanneer hoogtes zijn ingeschakeld, vereist het totaalstation ook een stationhoogte-instelling, zodat het weet hoe hoog het op de bouwplaats is gepositioneerd.

Afstandseenheden

Kies de afstandseenheden die in de hele applicatie worden gebruikt, zoals meters, voeten of millimeters. Dit beïnvloedt hoe afstanden worden weergegeven en ingevoerd.

Coörd. Weergave / Invoer

Kies hoe coördinaten in het systeem worden weergegeven en ingevoerd.

NEH (Noord, Oost, Hoogte) is de standaard
Andere coördinaatvolgordes kunnen worden geselecteerd afhankelijk van project- of regionale normen

Deze instelling beïnvloedt coördinaatinvoervelden, puntinformatie en CAD-weergaven.

Decimaalformaat

Selecteer of decimale waarden worden weergegeven met:

Een punt (.)
Een komma (,)

Dit moet overeenkomen met regionale numerieke formatteernormen.

Hoekeenheden

Kies hoe hoeken worden weergegeven:

Graden (Gon)
Graden, Minuten, Seconden (DMS)

Dit beïnvloedt alle hoekwaarden die worden getoond tijdens stationeren, uitzetten en meten.

Hoekresolutie

Selecteer de kleinste hoekresolutie-increment die nodig is voor uw hoekmetingen. Een hogere resolutie geeft meer gedetailleerde hoekaflezingen.

Taal

Kies de taal die in de hele applicatie wordt gebruikt. Dit beïnvloedt menu's, instellingen, sneltoetsen en tekst op het scherm.

VA Nul

Kies waar de nulreferentie van de verticale hoek (VA) wordt ingesteld.

Horizon - De verticale hoek leest als nul wanneer de telescoop waterpas staat (recht vooruit kijkt).
Zenit - De verticale hoek leest als nul wanneer de telescoop recht omhoog wijst.

Deze instelling verandert hoe verticale hoeken worden geïnterpreteerd en weergegeven. Het gebruik van de theodolietapplicatie helpt u deze hoekwaarden snel te visualiseren.

GPS

Deze instellingen bepalen hoe GPS-informatie van de tablet wordt gebruikt om oriëntatie en prisma-zoeken te ondersteunen. Zie dit artikel voor een diepgaander begrip van hoe u dit in uw workflow kunt toepassen.

GPS

Schakel GPS-gebruik in of uit. Wanneer ingeschakeld en buiten gebruikt, kan GPS het systeem helpen het instrument te oriënteren naar uw geschatte locatie.

GPS Hoeksector HA / VA

Definieert het horizontale en verticale hoekbereik waarbinnen het instrument zal draaien wanneer GPS wordt gebruikt om het instrument naar uw positie te richten voordat een prisma-zoekactie start. Het beperken van dit bereik kan onnodige rotatie verminderen en de reactietijd verbeteren.

Prisma / Doel

Deze instellingen bepalen hoe het totaalstation zoekt naar en volgt op prisma's of doelen.

Hoeksector HA / VA

Definieert het horizontale en verticale hoekbereik waarin het totaalstation zal zoeken naar een prisma of doel. Kleinere hoeksectoren kunnen het vinden van het doel versnellen, terwijl grotere sectoren het zoekgebied vergroten.

Voorspellend Zoeken

Kies hoe lang het systeem voorspellend blijft zoeken naar een prisma of doel nadat het tijdelijk verloren is. Dit stelt het instrument in staat de verwachte beweging van het prisma te volgen wanneer het kort wordt geblokkeerd.

Auto Lock op Folies

Op de PLT 300 is Auto Lock altijd ingeschakeld en kan niet worden uitgeschakeld. De schakeloptie zal niet zichtbaar zijn.
Op de PLT 400 kan Auto Lock aan of uit worden gezet in Algemene Instellingen of direct in de cameraview

Zie dit artikel voor meer informatie over hoe u dit in uw workflow kunt gebruiken.

Wanneer ingeschakeld, detecteert het systeem automatisch een compatibele prismafolie binnen het camerabeeld en beweegt naar het midden van het doel. Dit wordt aanbevolen voor de meeste uitzet- en meetwerkzaamheden.

Toetsenbord

Deze instellingen bepalen het gedrag van het toetsenbord en invoerhulp.

Toetsenbordtaal

Kies de taal die wordt gebruikt voor het schermtoetsenbord. Dit kan anders zijn dan de applicatietaal indien nodig.
