Height Transfer: Jak korzystać

Aplikacja "Height Transfer" została zaprojektowana do szybkiego identyfikowania wysokości obiektów i powierzchni na całym placu budowy. Pozwala szybko dostosować się na podstawie pomiarów wysokości, które widzisz w odniesieniu do wybranego punktu odniesienia.

Aby z niej skorzystać, wystarczy nacisnąć przycisk pomiaru po prawej stronie i przejść do żądanego przesunięcia wysokości. Jeśli potrzebujesz więcej instrukcji, zobacz poniżej.

Ta aplikacja może być używana nawet jeśli Twoje narzędzie nie jest ustawione w stacji. Oznacza to, że nie musisz ustawiać narzędzia względem punktów kontrolnych, aby z niej korzystać. Jednak funkcja "absolutnej wysokości" w aplikacji Height Transfer nie będzie dostępna, chyba że narzędzie zostało ustawione w stacji z koordynatami i obliczono jego wysokość stacji.

Height Transfer: Korzystanie z zakładki "Offset"

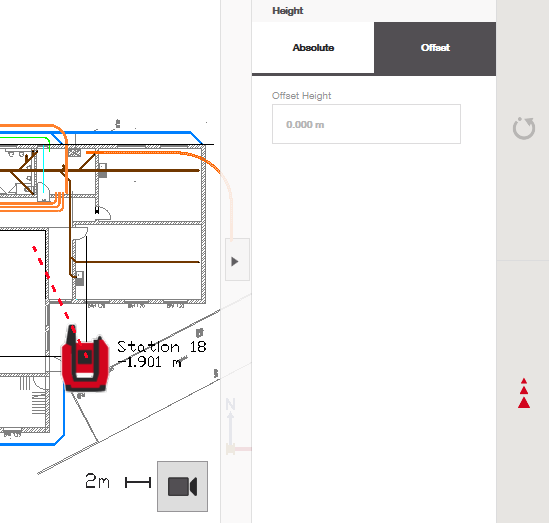

Po otwarciu Height Transfer prawdopodobnie automatycznie otworzy się opcja "offset" po prawej stronie ekranu.

Zachęca to do skierowania narzędzia na powierzchnię, gdzie możesz 1) zmierzyć punkt odniesienia, naciskając czerwony przycisk pomiaru, a następnie 2) obserwować wyniki odchylenia od tego punktu odniesienia podczas pomiaru innych miejsc na placu budowy.

Przykład:

Mierzę określony punkt odniesienia na moim placu budowy, naciskając czerwony przycisk pomiaru:

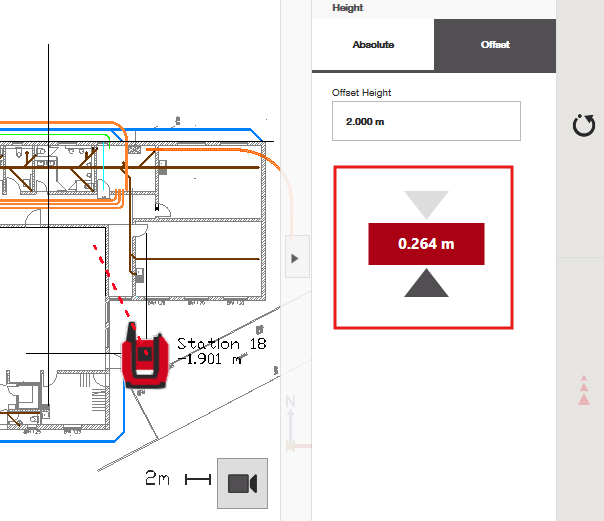

Następnie wpisuję przesunięcie od tej wysokości, do którego chcę dotrzeć:

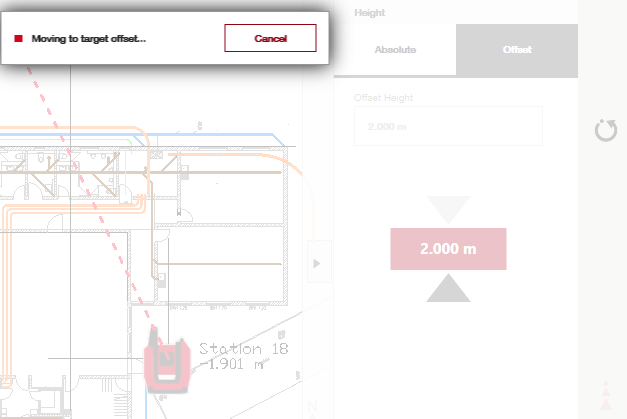

Narzędzie następnie próbuje przejść do tej wysokości przesunięcia na swojej aktualnej pozycji kątowej:

Narzędzie można również przesuwać ręcznie za pomocą kamery lub śledząc pryzmat, a na żywo będzie śledzić, jak blisko jest do wyznaczonej przez Ciebie lokalizacji wysokości przesunięcia:

Height Transfer: Korzystanie z zakładki "Absolute"

Ta zakładka odnosi się do wysokości stacji, którą już ustaliłeś podczas procesu ustawiania w stacji. Zobacz ten artykuł, jeśli potrzebujesz pomocy przy ustawianiu narzędzia z wysokościami.

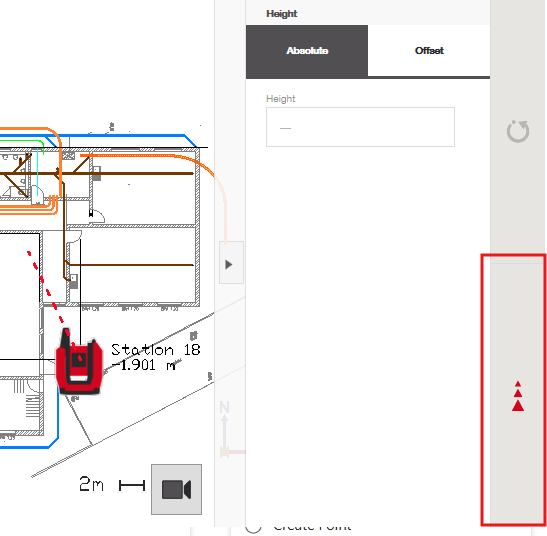

Gdy znajdziesz lokalizację na placu budowy, którą chcesz porównać do ustalonej już podczas ustawiania w stacji wysokości punktu odniesienia placu budowy, po prostu naciśnij czerwony przycisk pomiaru:

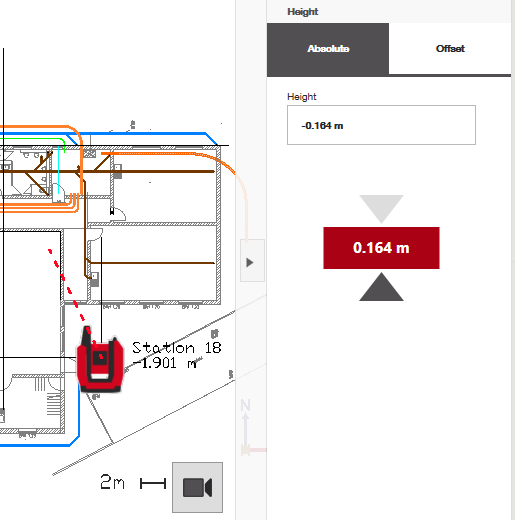

Po wykonaniu tego oprogramowanie natychmiast wskaże kierunek (w górę lub w dół), w którym musisz się poruszać, aby dotrzeć do żądanej lokalizacji wysokości w porównaniu do punktu odniesienia:

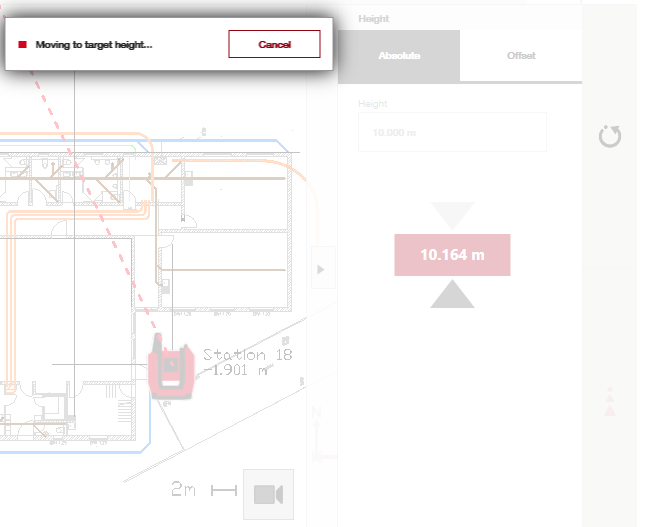

Możesz również wpisać przesunięcie względem wysokości punktu odniesienia, gdzie narzędzie będzie działać tak samo jak w zakładce "offset", aby nawigować do żądanej wysokości przesunięcia:
