Co to jest Raport Odchyleń?

Raport Odchyleń to wygodny sposób na szybkie zidentyfikowanie, jak Twoje oznaczone punkty odpowiadają projektowi. Raporty odchyleń mogą być wykorzystywane na wiele sposobów, ale dobrym przykładem, gdzie są one powszechnie pomocne, jest weryfikacja lokalizacji kotew kotwiących dla stali: czy osadzone kotwy znajdują się we właściwym miejscu? Przed instalacją stali można sporządzić raport wskazujący, które kotwy mieszczą się w tolerancji, a które nie.

Poniżej przedstawiono inne powszechne zastosowania raportów odchyleń:

1. Zapewnienie jakości i zgodności (uzyskiwanie danych powykonawczych)
2. Wczesne wykrywanie błędów (korygowanie problemów zanim się nasilą)
3. Ogólna dokumentacja (śledzenie postępu)
4. Integracja BIM (włączanie informacji powykonawczych do cyfrowych projektów)

Jak przygotować się do raportu odchyleń

Aby możliwe było uzyskanie raportu odchyleń, najpierw musisz mieć „oznaczone” dane w swoim pliku.

Dane oznaczone uzyskuje się, gdy znajdujesz się w układzie punktów i naciskasz przycisk „mierzyć” po wyznaczeniu punktu. Podczas „oznaczania” każdego punktu, dane oznaczone tego punktu są zapisywane w tle, aby można je było wyeksportować przez raport odchyleń lub podczas eksportu ogólnych informacji o punktach.

Zobacz ten artykuł, aby zrozumieć układ punktów (oznaczanie punktów), oraz ten artykuł, aby zrozumieć, jak importować i eksportować informacje o punktach ogólnie.

 Poniżej znajduje się przycisk mierzenia, który musisz nacisnąć podczas układania punktów, aby zapewnić uzyskanie danych oznaczonych:

Jak eksportować raporty odchyleń:

Krok 1: Przejdź do zakładki Raporty

Znajdź eksport raportu odchyleń dostępny w sekcji raportów:

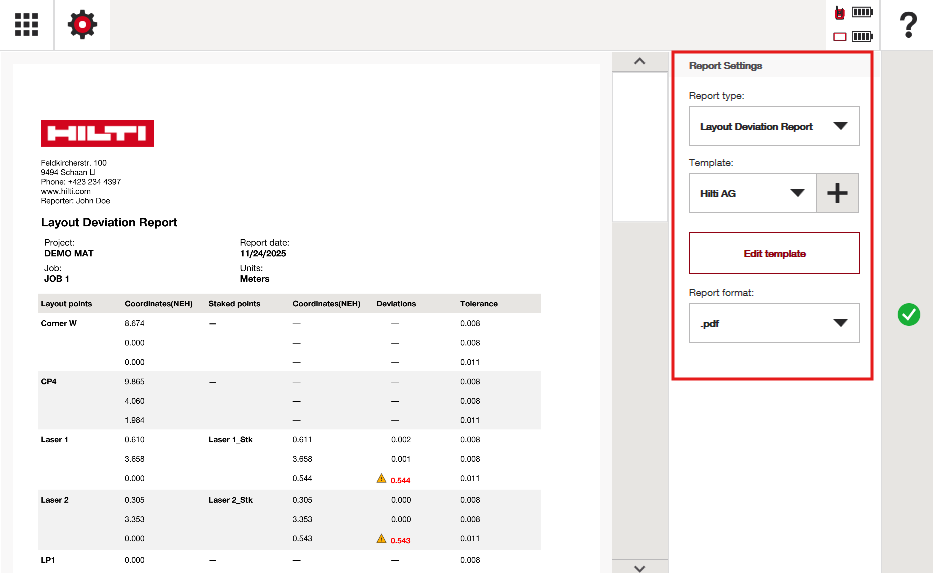

Krok 2: Przypisz preferowany szablon

Masz możliwość edycji szablonu i typu eksportu Twojego raportu odchyleń

Krok 3: Edytuj swój szablon (jeśli potrzeba)

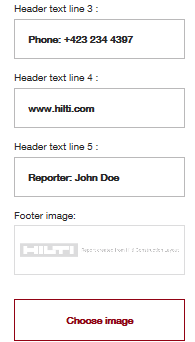

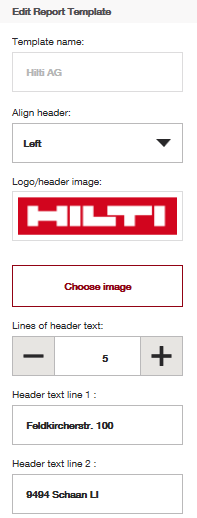

Masz możliwość naciśnięcia przycisku „edytuj szablon”, aby zmienić informacje znajdujące się w nagłówku i stopce Twojego raportu odchyleń:

Krok 4: Eksportuj raport odchyleń

Po prostu naciśnij zielone znaki wyboru, aż będziesz mógł zapisać raport odchyleń w wybranym przez siebie miejscu na tablecie.

Jak zrozumieć dane w raporcie odchyleń

Dane są zorganizowane tak, aby szybko zobaczyć błędy:

• Punkty, które zostały oznaczone, są oznaczone w swoim sufiksie jako "_Stk"
• Współrzędne punktu układu i punktu oznaczonego są łatwe do znalezienia i porównania
• Czerwony tekst z żółtymi trójkątami pojawia się dla każdego punktu oznaczonego poza Twoją zaprojektowaną tolerancją
  • Proszę zobaczyć ten artykuł, aby zrozumieć, czym jest tolerancja i jak ją ustawić.
• Podczas eksportu jako plik Excel możesz dostosować i sformatować dane według własnego uznania.

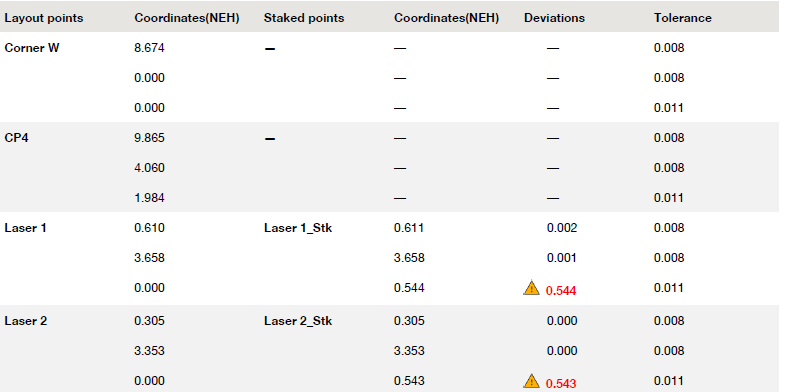

Na poniższym przykładzie zrzutu ekranu tolerancja wynosiła 8 mm na układzie i 11 mm na wysokości. Oprogramowanie zidentyfikowało błędy tam, gdzie moje punkty zostały oznaczone poza tolerancją w porównaniu z projektem:
