Aplikacja Slope służy do pomiaru i oceny geometrii nachylenia między dwoma punktami. Dostarcza szczegółowych informacji, takich jak wysokości początkowa i końcowa, odległość pozioma oraz nachylenie wyrażone zarówno w procentach, jak i stopniach.
Aby korzystać z aplikacji Slope, narzędzie musi być ustawione na stanowisku. Więcej informacji na temat ustawiania stanowiska można znaleźć w tym artykule.
Poniżej znajduje się pomocny film prezentujący aplikację:
Jak korzystać z aplikacji Slope
- Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na tablecie.
-
Otwórz aplikację: Otwórz aplikację Slope z ekranu głównego lub z menu bocznego w widoku CAD.
- Jeśli aplikacja nie jest dostępna na ekranie głównym, wybierz Dodaj skrót i dodaj aplikację Slope.
-
Wybierz funkcję

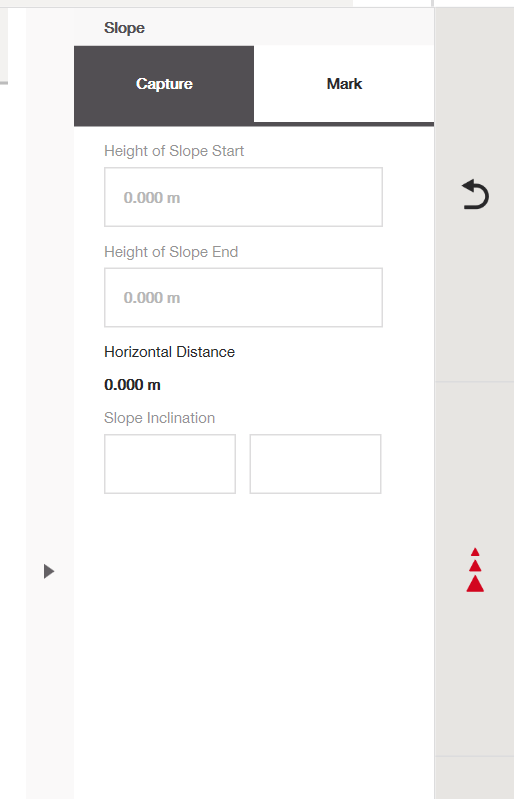

- Po prawej stronie ekranu wybierz jedną z dostępnych funkcji:
- Capture
- Mark
- Każda funkcja służy innemu celowi w ramach pracy z aplikacją Slope.
- Po prawej stronie ekranu wybierz jedną z dostępnych funkcji:
Ikona skrótu aplikacji Slope:

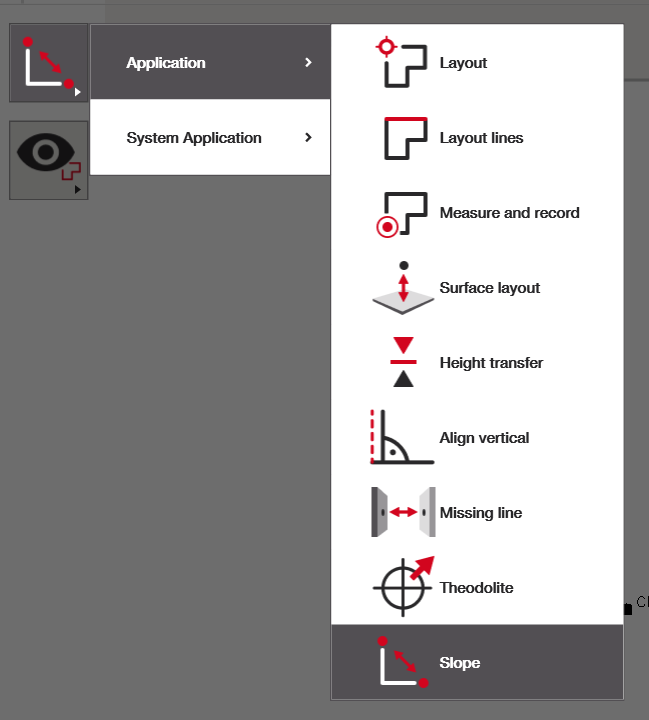

Wybór aplikacji Slope z menu bocznego widoku CAD:
Widok CAD przed pomiarem punktów i utworzeniem nachylenia: Zauważ, że definiujesz punkty początkowy i końcowy nachylenia; wynikowy spadek może być dodatni lub ujemny.
Jak korzystać z funkcji Capture
Funkcja Capture służy do pomiaru dwóch punktów i obliczenia informacji o nachyleniu między nimi.
-
Zmierz punkt początkowy: Przesuń kamerę do pierwszego punktu nachylenia (na przykład do dołu zbocza).
- Wybierz ikonę trzech trójkątów, aby zmierzyć i zarejestrować współrzędne pierwszego punktu.
-
Zmierz punkt końcowy: Przesuń kamerę do drugiego punktu nachylenia (na przykład do góry zbocza).
- Ponownie wybierz ikonę trzech trójkątów, aby zmierzyć i zarejestrować współrzędne drugiego punktu.
-
Sprawdź informacje o nachyleniu: Po zmierzeniu obu punktów informacje o nachyleniu są wyświetlane po prawej stronie ekranu, w tym:
- Wysokość punktu początkowego
- Wysokość punktu końcowego
- Odległość pozioma między punktami
- Nachylenie w procentach (%)
- Nachylenie w stopniach (°)
- Te informacje opisują geometrię zmierzonego nachylenia.

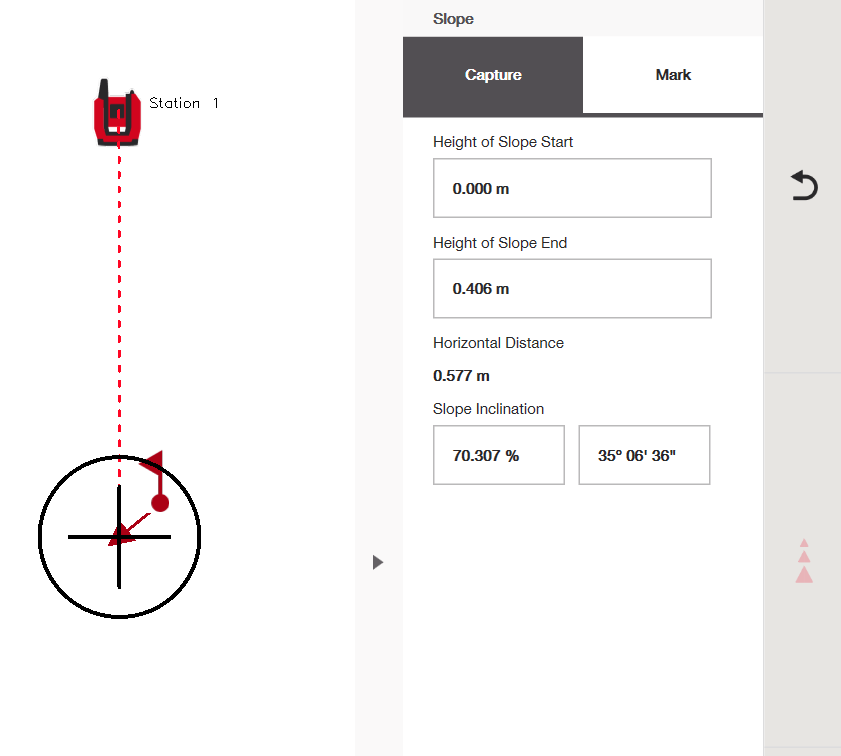

Widok CAD po zmierzeniu obu punktów i utworzeniu nachylenia:
Jak korzystać z funkcji Mark
Funkcja Mark jest używana po zarejestrowaniu nachylenia. Pozwala na śledzenie punktów względem zmierzonego nachylenia bezpośrednio na miejscu.

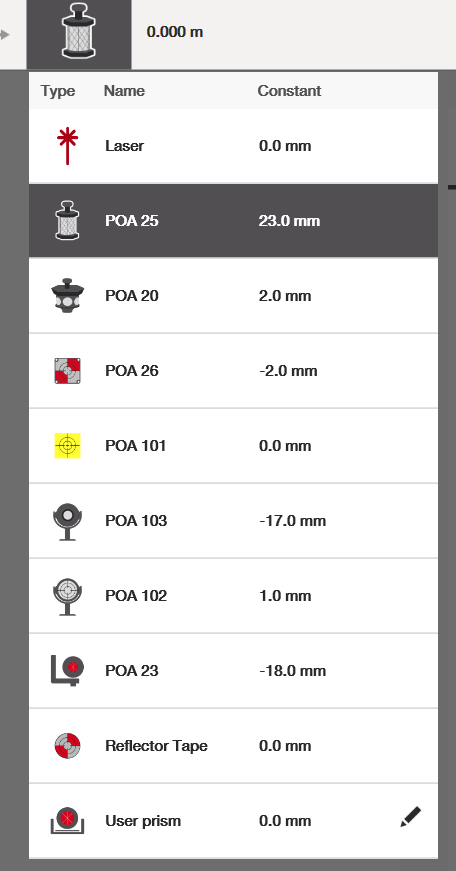

- Wybierz pryzmat: Wybierz pryzmat, który będzie używany do śledzenia punktów układu i zablokuj na nim kamerę.
- Wprowadź offset wysokości pryzmatu: Wprowadź różnicę wysokości od pryzmatu do końcówki pomiarowej. Zapewnia to dokładne obliczenia wysokości.
-
Śledź nachylenie: Przesuwaj pryzmat wzdłuż nachylenia.
- Aplikacja wyświetla różnicę wysokości między aktualną pozycją pryzmatu a zmierzonym nachyleniem
- Informacje wskazują, o ile wyżej lub niżej znajduje się aktualny punkt względem nachylenia
- Pozwala to na ciągłą weryfikację podczas pracy wzdłuż nachylenia.

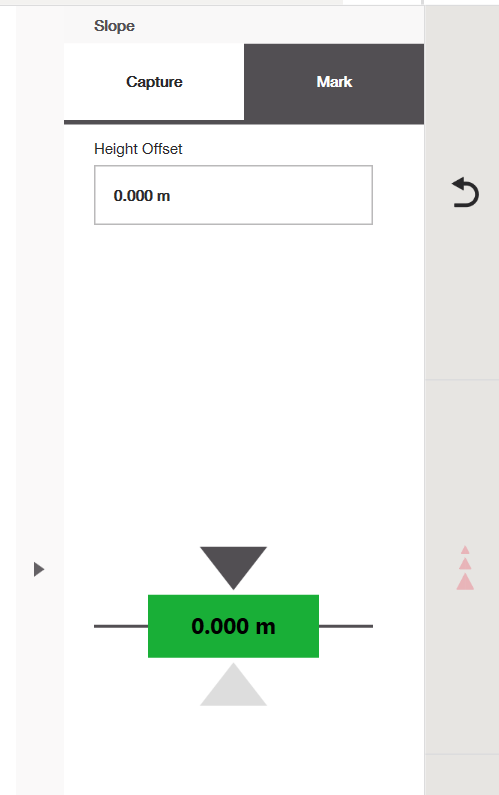

Różnica wysokości wyświetlana za pomocą funkcji Mark:
Przykłady użycia aplikacji Slope
Aplikacja Slope jest powszechnie używana do zadań związanych z układem, weryfikacją i kontrolą jakości powierzchni nachylonych.
Przykład 1: Pomiar nachylenia schodów (Capture)
Funkcja Capture może być użyta do zmierzenia nachylenia schodów.
- Zmierz dolny stopień jako punkt początkowy
- Zmierz górny stopień jako punkt końcowy
- Sprawdź procentowe nachylenie i kąt, aby zweryfikować zgodność z projektem
Przykład 2: Pomiar nachylenia rampy (Capture)
Rampy można sprawdzić, aby potwierdzić dostępność lub wymagania projektowe.
- Zmierz dół i górę rampy
- Sprawdź nachylenie w procentach i stopniach
- Porównaj wartości ze specyfikacjami projektu
Przykład 3: Śledzenie wysokości nachylenia podczas instalacji (Mark)
Funkcja Mark może być używana podczas instalacji elementów wzdłuż nachylenia.
- Raz zarejestruj nachylenie
- Przesuwaj pryzmat wzdłuż nachylenia
- Sprawdzaj, o ile aktualna pozycja odbiega powyżej lub poniżej nachylenia
Jest to przydatne przy deskowaniu, układaniu jastrychu lub pracach ziemnych.
Przykład 4: Weryfikacja nachyleń odwodnień (Mark)
Nachylenia odwodnień lub rur można weryfikować podczas instalacji.
- Zarejestruj zamierzone nachylenie
- Śledź punkty podczas instalacji
- Zapewnij stały spadek wzdłuż nachylenia
