Co to jest „Pomiar narożnika” w sekcji „Pomiar i rejestracja”?

Narożniki i ostre krawędzie nie są wiarygodnymi celami laserowymi:

• Część wiązki lasera trafia na jedną powierzchnię
• Część ucieka poza krawędź
• Część może odbijać się od obiektów za narożnikiem

To często skutkuje krótkimi, niestabilnymi lub zniekształconymi odległościami podczas próby bezpośredniego pomiaru narożnika.

Pomiar narożnika unika tego problemu poprzez rozdzielenie sposobu pomiaru odległości i kątów, wykorzystując każdy pomiar tam, gdzie jest najbardziej wiarygodny.

Jak działa Pomiar narożnika (proste wyjaśnienie)

Zamiast próbować mierzyć wszystko bezpośrednio na narożniku, proces pomiaru dzieli się na dwie części:

• Odległość jest mierzona tam, gdzie laser działa najlepiej
• Kąty są mierzone tam, gdzie precyzja celowania jest najwyższa

Te wartości są następnie łączone, aby obliczyć praktyczną pozycję narożnika w 3D.

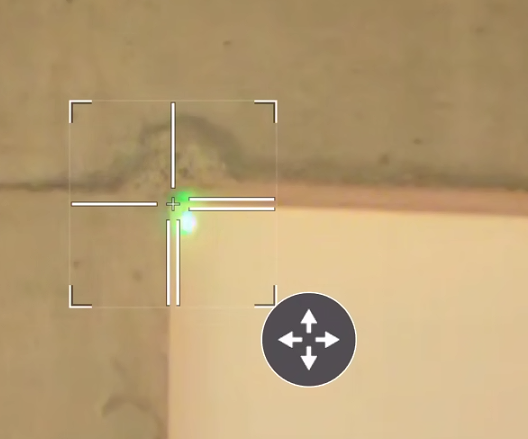

Krok 1: Zmierz wiarygodną odległość blisko narożnika

Zmierzyć punkt bardzo blisko narożnika (zazwyczaj ≤ 5 cm).

Ten punkt powinien:

• Znajdować się na płaskiej powierzchni
• Zapewniać czysty odbiór lasera
• Unikać wyszczerbionych, zaokrąglonych lub nieregularnych krawędzi

Ten pomiar dostarcza narzędziu wiarygodny punkt odniesienia odległości, a nie ostateczną lokalizację narożnika.

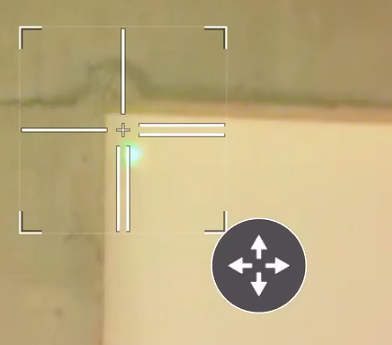

Krok 2: Celuj precyzyjnie w narożnik (tylko kąty)

Obróć instrument i wzrokowo celuj dokładnie w narożnik.

• W tym kroku nie mierzy się odległości
• Instrument rejestruje nowe:
  • Kąt poziomy (HA)
  • Kąt pionowy (VA)

Dokładność w tym kroku jest kluczowa: starannie zidentyfikuj prawdziwy narożnik za pomocą lunety.

Krok 3: Narzędzie łączy odległość i kąty

Oprogramowanie następnie:

• Wykorzystuje pomiar odległości z Kroku 1
• Wykorzystuje pomiar kąta z Kroku 2
• Matematycznie łączy je w jedne współrzędne 3D

Ten połączony punkt jest zapisywany jako wiarygodny pomiar narożnika.

Najlepsze praktyki przy używaniu „pomiaru narożnika”

1. Mierz jak najbliżej narożnika (minimalizuje błąd przesunięcia odległości)
2. Zadbaj o czystą, płaską powierzchnię (unikaj wyszczerbionych krawędzi, spoin lub chropowatego betonu)
3. Celuj bardzo dokładnie w narożnik (błędy kątowe bezpośrednio wpływają na pozycję)
4. Utrzymuj rozsądne odległości (dłuższe odległości wzmacniają błędy kątowe)
5. Zrozum, że jest to punkt obliczony (bardzo użyteczny, ale nie o precyzji pomiarów geodezyjnych)

Dokładność i uczciwe ograniczenia

Pomiar narożnika wprowadza niewielkie przybliżenie, ponieważ odległość jest mierzona blisko narożnika, a nie bezpośrednio na nim. Dodatkowo laser zazwyczaj trafia w ścianę pod lekkim kątem, a nie idealnie prostopadle.

Dokładność pozostaje wiarygodna, ponieważ:

• Odległość przesunięcia jest bardzo mała (≤ 5 cm)
• Precyzja kątowa jest bardzo wysoka
• Błędy współrzędnych są zazwyczaj bardzo małe do zastosowań budowlanych
• Błędy są przewidywalne i znacznie mniejsze niż próba bezpośredniego pomiaru krawędzi

Przy stosowaniu najlepszych praktyk, dokładność pozycjonowania jest na poziomie budowlanym i porównywalna do tej, którą użytkownicy akceptują przy wyznaczaniu punktów za pomocą tyczki z pryzmatem.

Kiedy używać (a kiedy nie używać) pomiaru narożnika

Zalecane zastosowania

• Ogólne rozmieszczenie na budowie
• Szkice zarysu budynku
• Weryfikacja ogólnych wymiarów
• Narożniki niedostępne lub trudne do zmierzenia
• Produktywność w terenie, gdzie szybkość jest ważniejsza niż ekstremalna precyzja

Unikaj używania pomiaru narożnika do:

• Wysokoprecyzyjnych pomiarów powykonawczych
• Weryfikacji z bardzo ścisłymi tolerancjami (wymagania na poziomie mm)
• Prawnych lub katastralnych pomiarów
• Zniekształconej, zakrzywionej lub nieregularnej geometrii

W takich przypadkach mogą być wymagane bardziej rygorystyczne metody (takie jak pomiary z użyciem pryzmatu lub skanowanie).
