Jak przeprowadzić kalibrację w terenie za pomocą PLT 300

Uwaga - aby uzyskać więcej informacji na temat celu kalibracji w terenie, zobacz ten artykuł.

PLT 300 - Przygotowanie

Aby wykonać kalibrację w terenie, należy przygotować następujące elementy:

Płyta kalibracyjna POA 31: Ta płyta kalibracyjna jest przeznaczona wyłącznie do użycia w procesie kalibracji w terenie PLT 300.

Odległość i kąt: Płyta kalibracyjna POA 31 musi być umieszczona w odległości od 45 do 52 metrów od jednostki głównej. Dodatkowo, podczas celowania w płytę, teleskop powinien być utrzymany jak najbardziej poziomo. Zalecany kąt orientacji teleskopu to między 85° a 95°.

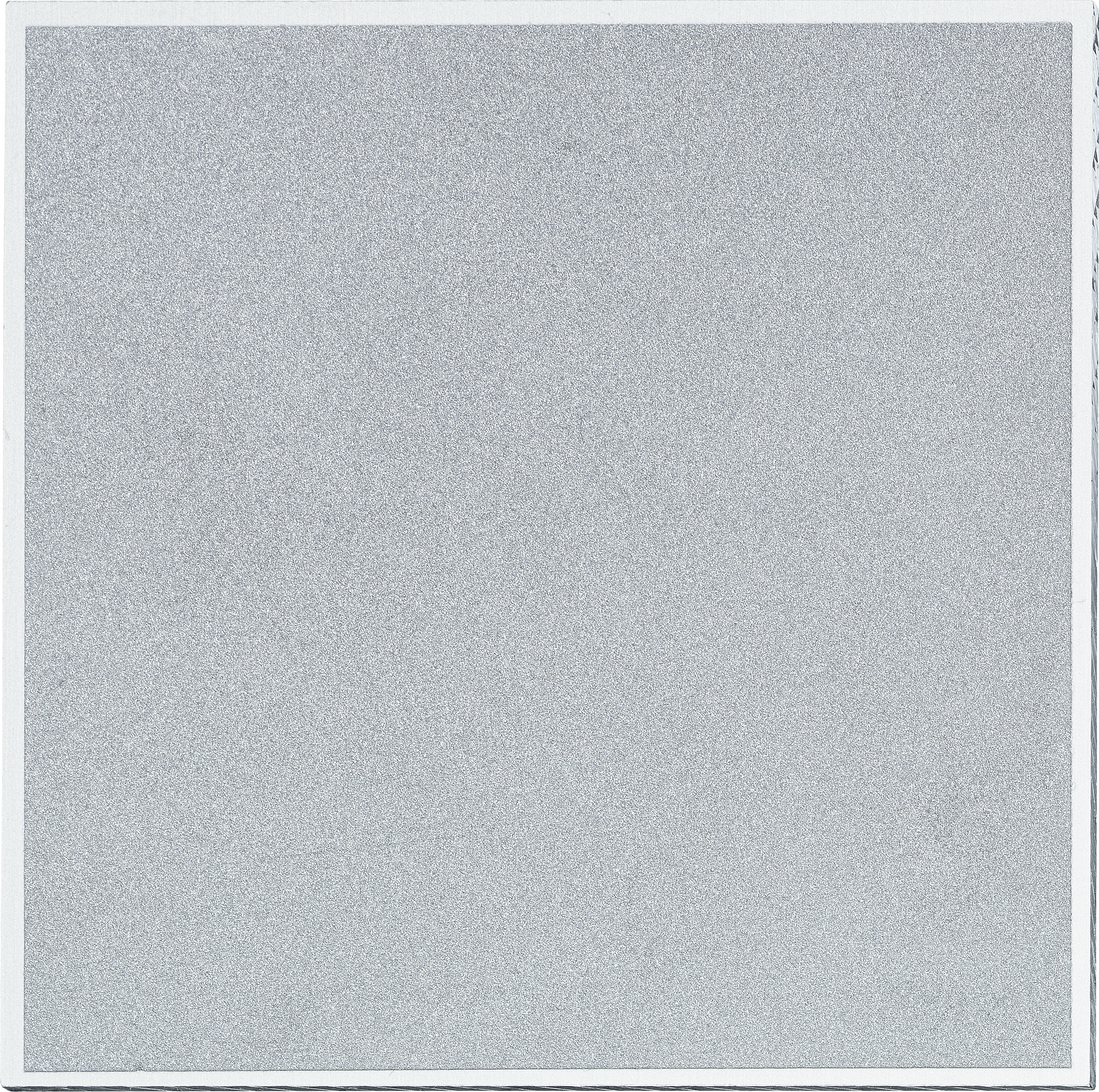

Orientacja płyty kalibracyjnej: Upewnij się, że nienaznaczona strona płyty kalibracyjnej, strona z ciemniejszym szarym kwadratem, jest skierowana w stronę narzędzia.
Stabilne umieszczenie narzędzia: Upewnij się, że narzędzie jest umieszczone w stabilnym miejscu i nie jest narażone na drgania ani ruch. Zobacz ten artykuł dotyczący najlepszych praktyk.

PLT 300 - Jak działa kalibracja w terenie

Kalibracja w terenie musi być uruchamiana ręcznie.

PLT 300 wykonuje automatyczną kalibrację nachylenia, aby utrzymać poziomą pozycję, ale nadal ważne jest, aby regularnie przeprowadzać kalibrację w terenie podczas dnia pracy. Zapewnia to właściwą zgodność pomiędzy:

laserem EDM
śledzeniem pryzmatu
optyczną ścieżką teleskopu

Kalibracja w terenie to proces, który utrzymuje wszystkie systemy wyrównane i wycentrowane.

Po zakończeniu przygotowań nie jest wymagana żadna dodatkowa ręczna akcja. Narzędzie automatycznie kończy kalibrację.

Krok 1: Otwórz aplikację

Zlokalizuj ikonę kalibracji na tablecie i wybierz ją, aby rozpocząć proces:

Narzędzie wskaże, że wykonywana jest kalibracja z automatycznym blokowaniem. Oznacza to, że system zablokuje się na płycie kalibracyjnej POA 31 i nie będzie szukał pryzmatu ani innego celu.

Ważna uwaga: Jeśli płyta kalibracyjna POA 31 jest uszkodzona lub zużyta na powierzchni kalibracyjnej, wymień ją.
Dokładna kalibracja zależy od prawidłowego odczytu płyty.

Użyj kamery, aby precyzyjnie wycelować w płytę kalibracyjną i naciśnij zielony znak potwierdzenia, aby rozpocząć (

Krok 2: Poczekaj na zakończenie kalibracji

Stań z dala od narzędzia i upewnij się, że istnieje wyraźna linia widzenia do płyty kalibracyjnej.

Podczas kalibracji laser będzie przesuwał się po płycie pionowo i poziomo. Proces ten jest wykonywany w obu orientacjach teleskopu (technicznie określanych jako "strona 1" i "strona 2").

Umożliwia to systemowi:

pełną ocenę wyrównania kątowego
wyrównanie EDM i śledzenia pryzmatu z optyczną ścieżką

Krok 3: Obserwuj swoje wartości

Po przeprowadzeniu kalibracji PLT 300 pokazuje wartości kolimacji HA i VA.

HA opisuje wyrównanie w kierunku poziomym z lewej na prawą
VA opisuje wyrównanie w kierunku pionowym z góry na dół

Te wartości pokazują bardzo małe przesunięcia kątowe pomiędzy wewnętrznymi systemami pomiarowymi, takimi jak laser, śledzenie pryzmatu i ścieżka optyczna.

Zrozumienie wartości

Ważne jest, aby zrozumieć: te wartości nie są błędami; są to pomiary. Żaden system mechaniczny ani optyczny nie pozostaje idealnie wyrównany przez cały czas. Nawet w idealnych warunkach zawsze występują:

bardzo małe tolerancje produkcyjne
niewielkie odchylenia podczas ustawiania
drobne wpływy środowiskowe, takie jak drgania lub oświetlenie

PLT 300 identyfikuje te drobne różnice, dokładnie je mierzy i automatycznie koryguje. Technicznie, gdy kalibracja jest wykonywana, system:

Porównuje, jak każdy wewnętrzny system obserwuje ten sam punkt odniesienia
Oblicza małą różnicę pomiędzy tymi obserwacjami
Stosuje korektę, aby wszystkie systemy były ponownie wyrównane

Wartość pokazana na końcu kalibracji PLT 300 jest po prostu zastosowaną korektą, co wskazuje, że kalibracja powiodła się.

Interpretacja wyników

Wartość bliska 0 lub 360 stopni oznacza:

system wykrył tylko bardzo małe przesunięcie
system skorygował to przesunięcie
system jest teraz prawidłowo wyrównany

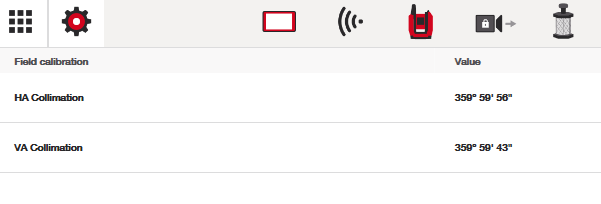

Stopnie/Minuty/Sekundy:

Na powyższym zrzucie ekranu widzisz wartości w stopniach (°), minutach ('), i sekundach (") reprezentujące korekty kątowe dla kąta poziomego (HA) i kąta pionowego (VA). Dla HA korekta wynosi 4" kąta (≈ 0,0011°). Są to niewielkie korekty, które narzędzie wykonuje w ramach swoich zaprojektowanych tolerancji.

Co zrobić, jeśli kalibracja się nie powiedzie?

Kalibracja może się nie powieść, ale zwykle jest to spowodowane warunkami stabilności lub ustawienia, a nie problemem wewnętrznego sprzętu.

Typowe przyczyny to:

ruch narzędzia
drgania
niestabilne ustawienie
nieprawidłowe wypoziomowanie

Zapoznaj się z powiązanymi artykułami, aby uzyskać wskazówki dotyczące poprawy stabilności i ustawienia: łagodzenie drgań oraz pomoc dotycząca błędów narzędzia.

Jeśli wszystkie warunki ustawienia zostały sprawdzone, a kalibracja nadal się nie powiodła, skontaktuj się z pomocą techniczną Hilti.
