Korzystanie z widoku kamery

  • Zaktualizowano

Przegląd

Widok kamery w HCL zapewnia na żywo wizualny podgląd z PLT, wspierając precyzyjne pozycjonowanie, wyrównanie, inspekcję i zadania weryfikacyjne.

Zarówno PLT 300, jak i PLT 400 korzystają z tej samej podstawowej koncepcji widoku kamery, podczas gdy PLT 400 oferuje dodatkowe opcje konfiguracji i nakładek dla bardziej zaawansowanych zastosowań.

Aby otworzyć widok kamery, uruchom aplikację View CAD i kliknij ikonę kamery u góry ekranu.



Przykład ikony kamery: jeśli widoczny jest symbol kłódki, urządzenie jest zablokowane na cel

Widok kamery na demonstracji PLT 300



Kluczowe elementy interfejsu (PLT 300)

Obraz z kamery na żywo wyświetlany na pełnym ekranie, z suwakiem zoomu po prawej stronie do powiększania

U góry ekranu można wybrać typ pryzmatu lub celu, a także pomiar laserowy, jeśli jest to konieczne

Centralny celownik wskazuje aktualny punkt celu z wskaźnikiem ruchu lub przesunięcia pokazującym kierunkową korektę, gdy Smart Target jest włączony. Zobacz ten artykuł gdzie można włączyć opcję smart target.



Ikona w lewym dolnym rogu zmienia sposób poruszania się celownika i dodaje przyciski do drobnych korekt kierunkowych

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Ikona kłódki po prawej stronie na środku blokuje aktualny widok PLT

Zielony znak potwierdzenia w prawym dolnym rogu potwierdza wybraną pozycję kamery PLT



Podczas widoku kamery kliknięcie ikony mapy w lewym górnym rogu otwiera widok CAD rysunku

Następnie kliknięcie ikony kamery w lewym górnym rogu przywróci widok kamery

Gdy GPS jest włączony, ta ikona „znajdź mnie” w lewym dolnym rogu pozwala PLT wyszukać tablet w dozwolonym kącie, więcej informacji znajdziesz w tym artykule

Widok kamery na demonstracji PLT 400

Widok kamery PLT 400 opiera się na funkcjonalności PLT 300 i dodaje konfigurację kamery oraz dostosowanie nakładek, aby wspierać bardziej złożone scenariusze inspekcji, wyrównania i prowadzenia

Kluczowe elementy interfejsu (PLT 400)

Obraz z kamery na żywo wyświetlany na pełnym ekranie, z suwakiem zoomu po prawej stronie do powiększania

Ikona u góry suwaka zoomu powiększa kamerę, aby wyśrodkować cel i uczynić go wyraźnie widocznym

Ikona na dole suwaka zoomu zmniejsza powiększenie widoku kamery

U góry ekranu można wybrać typ pryzmatu lub celu, a także pomiar laserowy, jeśli jest to konieczne

Centralny celownik wskazuje aktualny punkt celu z wskaźnikiem ruchu lub przesunięcia pokazującym kierunkową korektę, gdy Smart Target jest włączony. Zobacz ten artykuł gdzie można włączyć opcję smart target.



Ikona w lewym dolnym rogu zmienia sposób poruszania się celownika i dodaje przyciski do drobnych korekt kierunkowych

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Zielony znak potwierdzenia w prawym dolnym rogu potwierdza wybraną pozycję kamery PLT

Widok kamery PLT 400 zawiera dedykowany panel ustawień kamery po prawej stronie ekranu.

Suwak jasności reguluje ekspozycję kamery, czyniąc obraz jaśniejszym lub ciemniejszym

Ustawienie rozdzielczości poprawia jakość obrazu na żywo kamery, gdy jest ustawione na Wysoką

Automatyczne blokowanie można przełączać po prawej stronie

W przypadku ustawień nakładek znajdujących się na karcie po prawej stronie, zapoznaj się z tym artykułem o ustawieniach ekranu i widoku
Poziom powiększenia jest wyświetlany na dole ekranu



Podczas widoku kamery kliknij ikonę mapy w lewym górnym rogu, aby przełączyć się na widok CAD rysunku
Podczas ustawień widoku CAD kliknij ikonę kamery w lewym górnym rogu, aby wrócić do widoku kamery

Gdy GPS jest włączony, ta ikona „znajdź mnie” w lewym dolnym rogu pozwala PLT wyszukać tablet w dozwolonym kącie, więcej informacji znajdziesz w tym artykule

Dodatkowe funkcje PLT 400

PLT 400 umożliwia otwarcie widoku kamery podczas blokowania się na cele
Gdy w widoku CAD zostanie wybrana aplikacja, w prawym dolnym rogu pojawia się ikona kamery, kliknięcie jej otwiera mniejszy widok kamery w tym samym rogu
Mniejszy widok kamery wyświetlany w prawym dolnym rogu ekranu

Kliknięcie tych strzałek w małym widoku kamery zwija widok kamery

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Ta ikona w prawym dolnym rogu widoku kamery zmniejsza powiększenie i wyszukuje możliwe cele

Typowy przebieg pracy (PLT 300 i PLT 400)

  1. Otwórz widok kamery
  2. Wybierz typ celu pryzmatu lub laser
  3. Ustaw PLT 300 tak, aby pryzmat lub cel był widoczny w widoku kamery
  4. Wyrównaj cel za pomocą centralnego celownika
  5. W razie potrzeby dostosuj zoom dla lepszej widoczności
  6. Kliknij ikonę kłódki w prawym górnym rogu ekranu
  7. Poczekaj, aż narzędzie zablokuje się na pryzmacie lub celu, co jest wskazane ikoną kamery z symbolem kłódki

Najlepsze praktyki (PLT 300 i PLT 400)

  • Regularnie czyść obiektyw kamery dla optymalnej jakości obrazu
  • Dostosuj jasność i rozdzielczość w PLT 400 do warunków oświetleniowych
  • Używaj nakładek w PLT 400 tylko wtedy, gdy jest to konieczne, aby uniknąć wizualnego bałaganu
  • Dokładnie potwierdź wyrównanie przed kontynuacją, szczególnie gdy wymagana jest wysoka precyzja

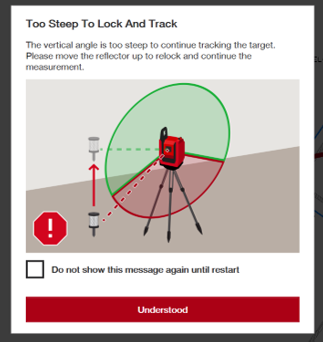

Ostrzeżenie "Zbyt stromo" dla śledzenia pryzmatu

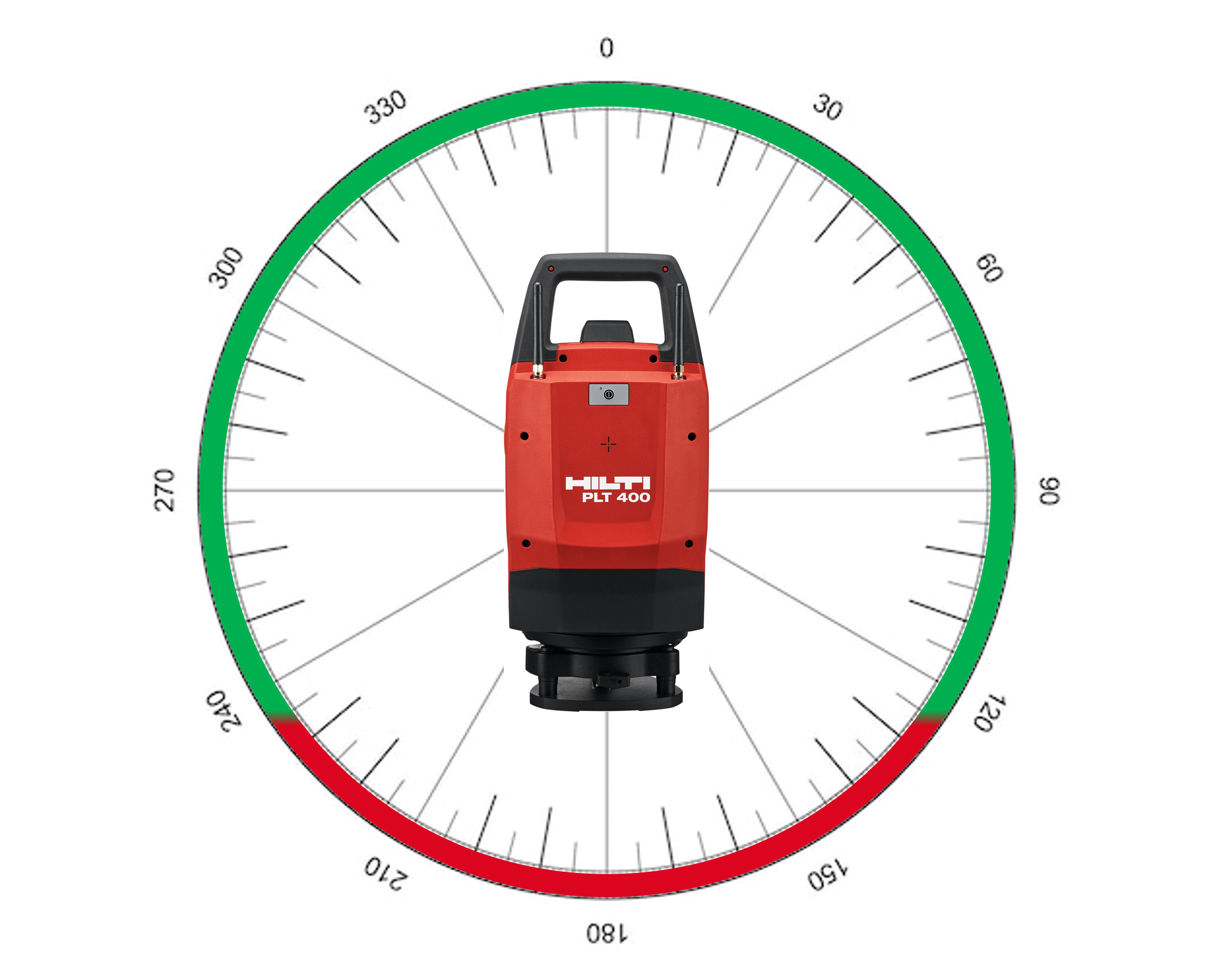

Ostrzeżenie "Zbyt stromo" pojawia się, gdy kąt pionowy między tachimetrem a śledzonym pryzmatem przekracza obsługiwany zakres śledzenia (między 125° a 235°). W takim przypadku tachimetr może stracić pryzmat, a wydajność śledzenia może być obniżona.

Aby rozwiązać to ostrzeżenie, dostosuj wysokość pryzmatu lub wysokość tachimetru, aby przywrócić pryzmat w obsługiwanym zakresie śledzenia. Po zmniejszeniu kąta normalne śledzenie pryzmatu może zostać wznowione.
