Używanie widoku kamery

  • Zaktualizowano

Przegląd

Widok kamery w HCL zapewnia na żywo wizualny obraz z PLT, wspierając precyzyjne pozycjonowanie, wyrównanie, inspekcję i zadania weryfikacyjne.

Zarówno PLT 300, jak i PLT 400 korzystają z tego samego podstawowego konceptu widoku kamery, podczas gdy PLT 400 oferuje dodatkowe opcje konfiguracji i nakładek dla bardziej zaawansowanych zastosowań.

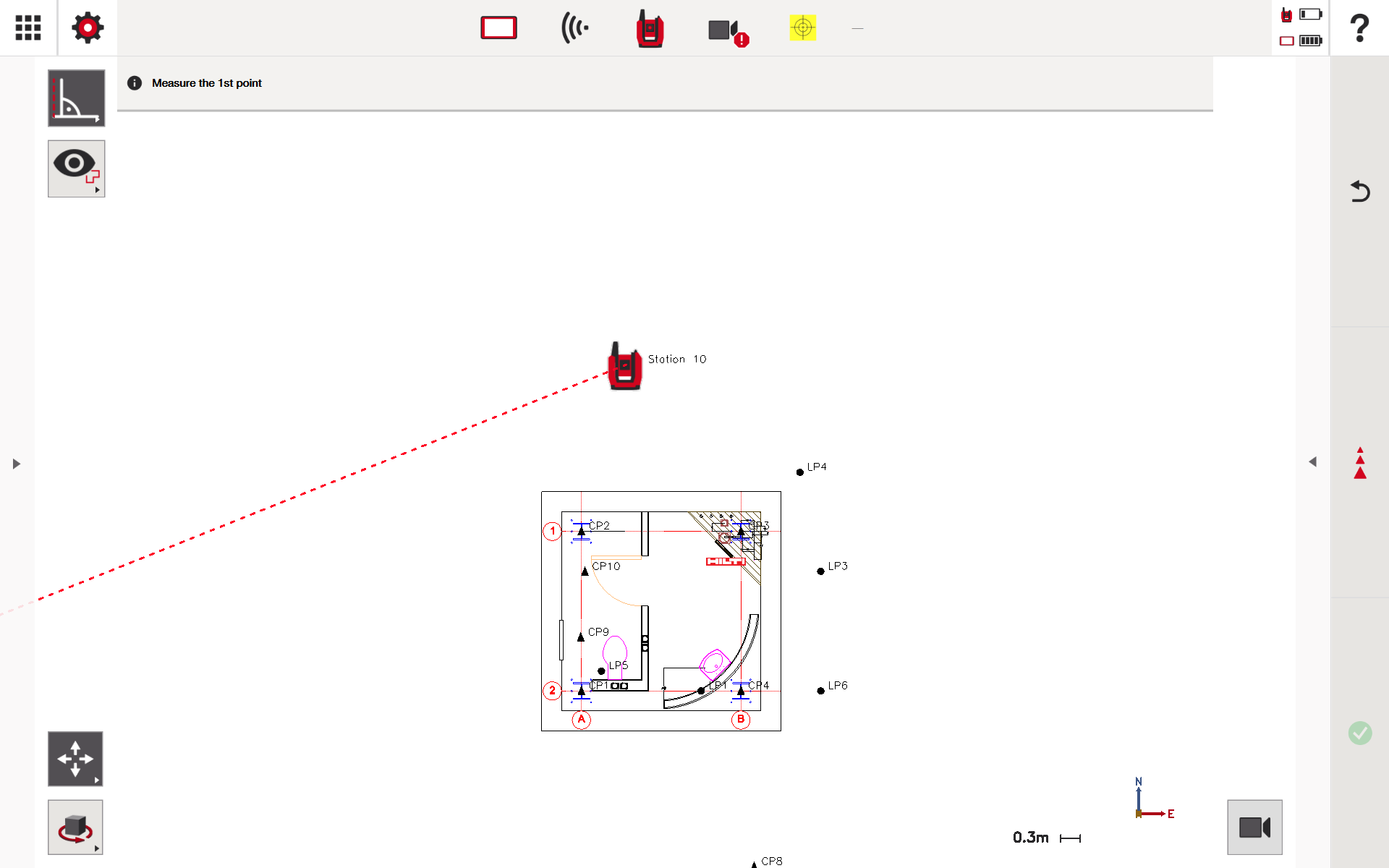

Aby otworzyć widok kamery, uruchom aplikację View CAD i kliknij ikonę kamery na górze ekranu.



Przykład ikony kamery: jeśli wyświetlany jest symbol kłódki, urządzenie jest zablokowane na cel

Widok kamery w demie PLT 300

Widok kamery w demie PLT 400

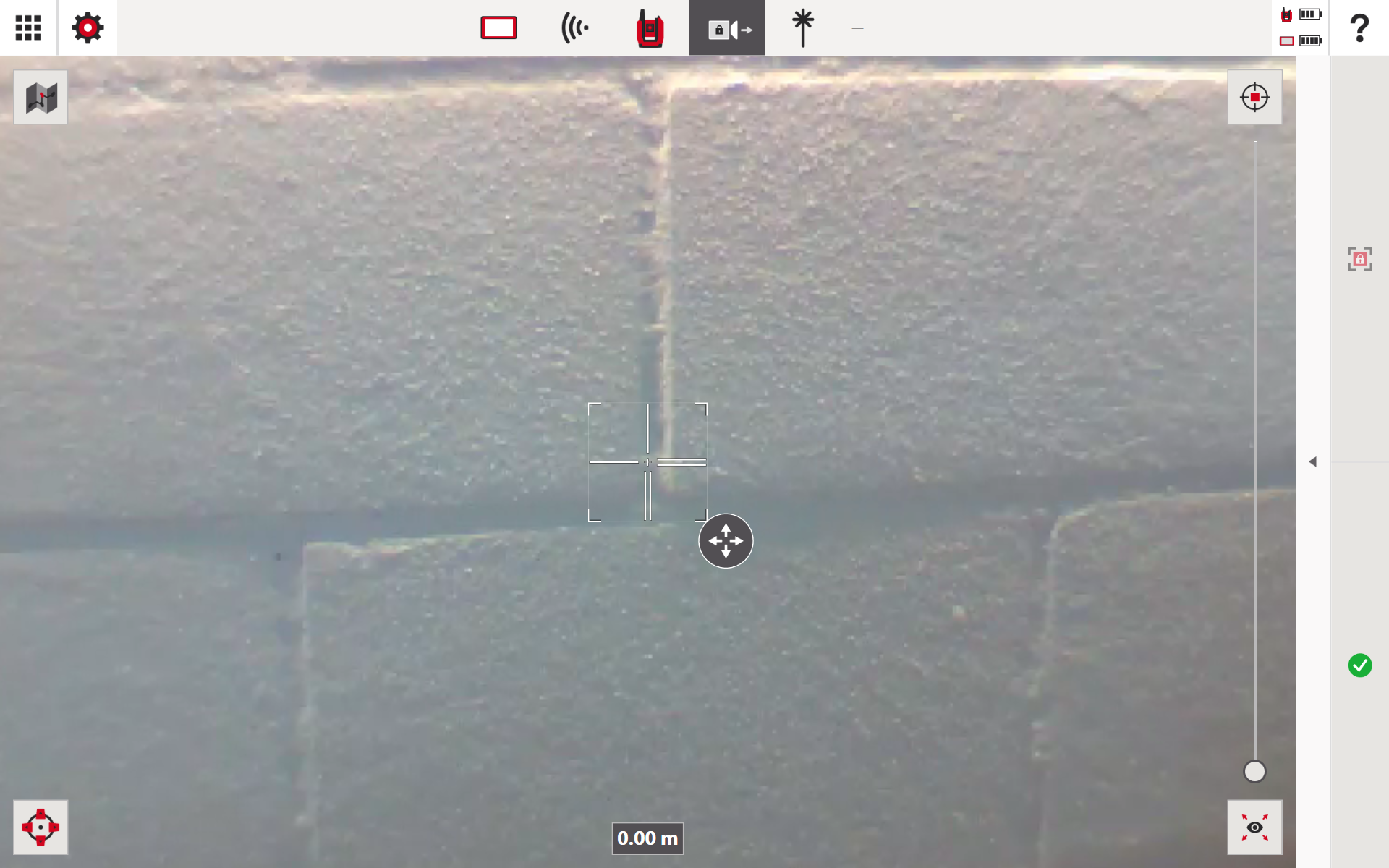

Widok kamery na PLT 300

Kluczowe elementy interfejsu (PLT 300)

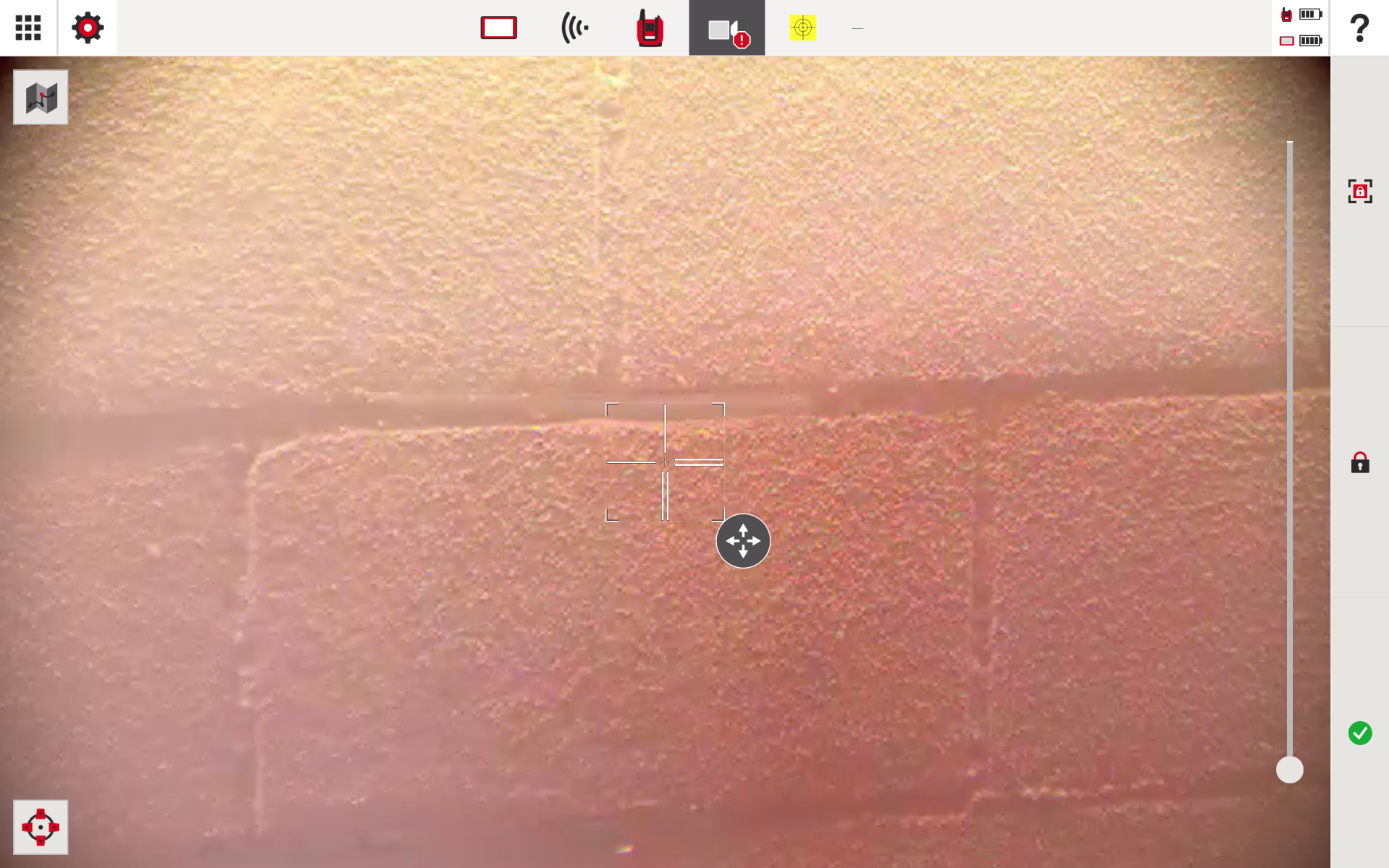

Na żywo obraz z kamery wyświetlany na pełnym ekranie, z suwakiem do zoomu po prawej stronie do powiększania

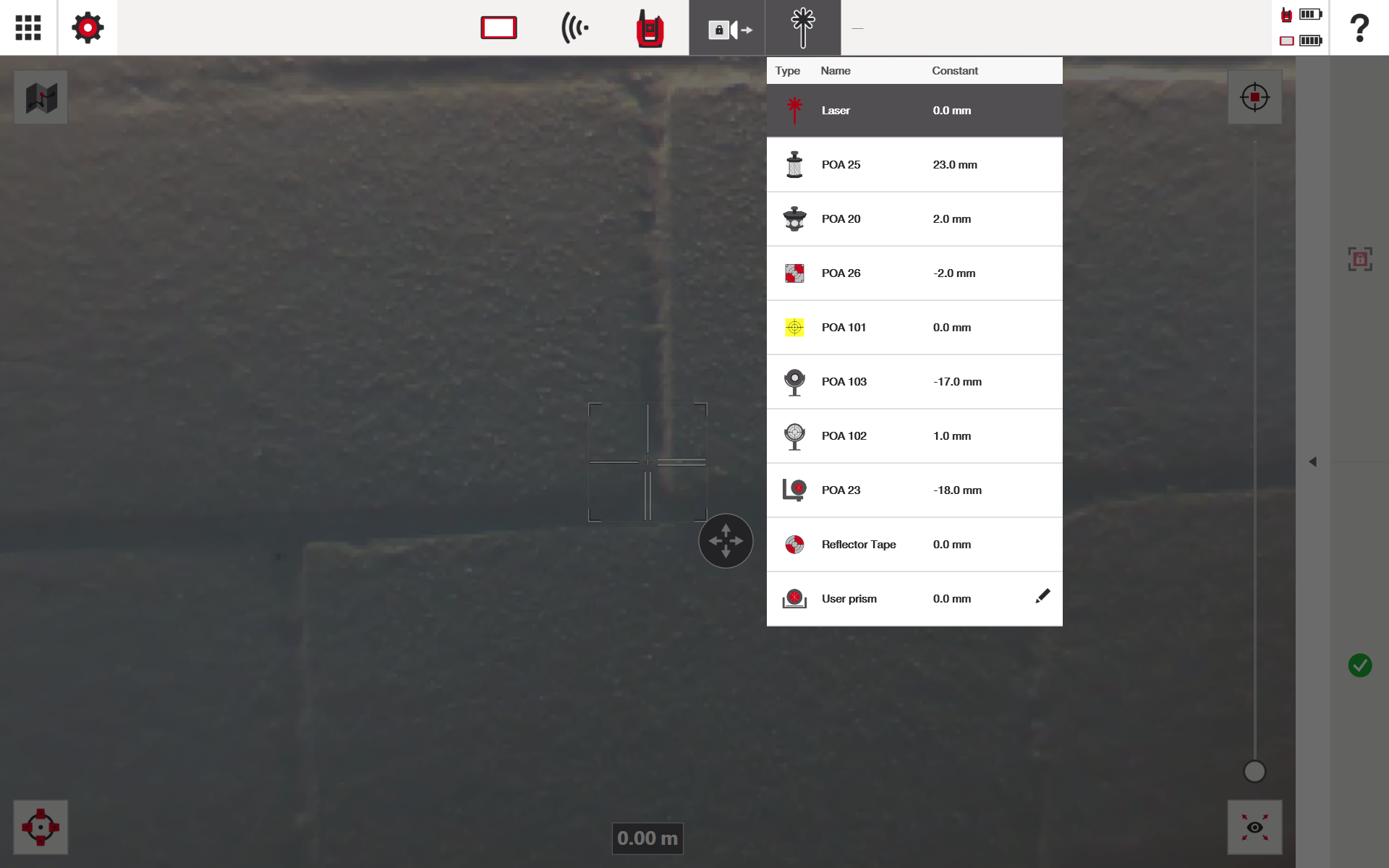

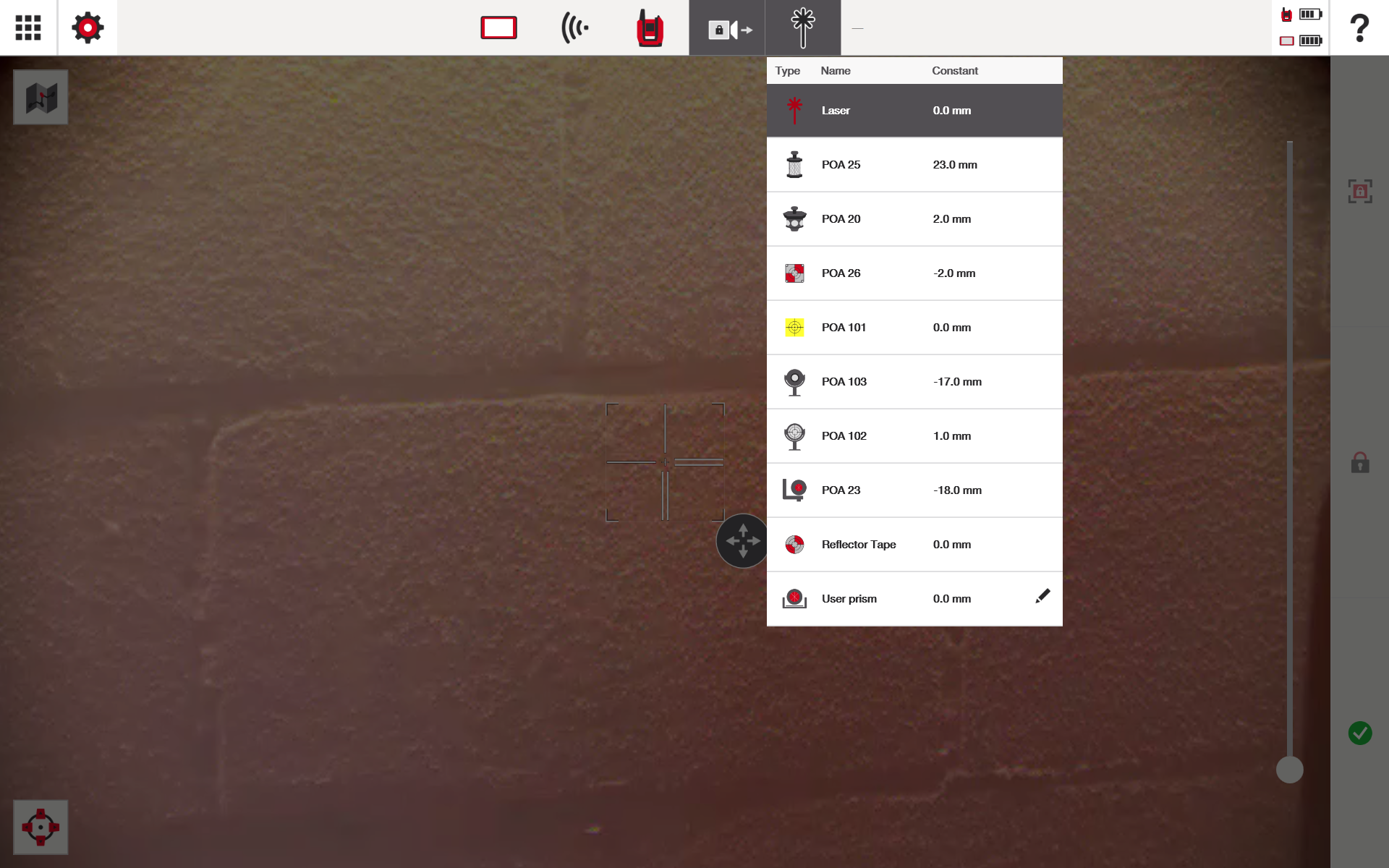

Na górze ekranu można wybrać typ pryzmatu lub celu, a także pomiar laserowy, jeśli jest to konieczne

Centralny celownik wskazuje aktualny punkt celu z wskaźnikiem przesunięcia lub panoramowania pokazującym kierunkową korektę, gdy włączona jest funkcja Smart Target. Zobacz ten artykuł, gdzie włączyć opcję smart target.

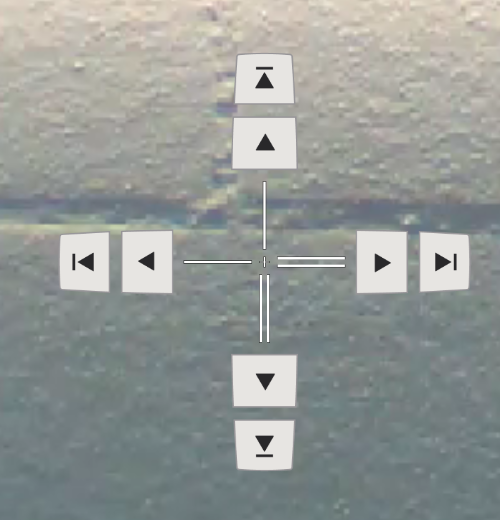

Ikona w lewym dolnym rogu zmienia sposób poruszania się celownika i dodaje przyciski do drobnych korekt kierunkowych

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Ikona kłódki po prawej stronie na środku blokuje aktualny widok PLT

Zielony znak potwierdzenia w prawym dolnym rogu potwierdza wybraną pozycję kamery PLT

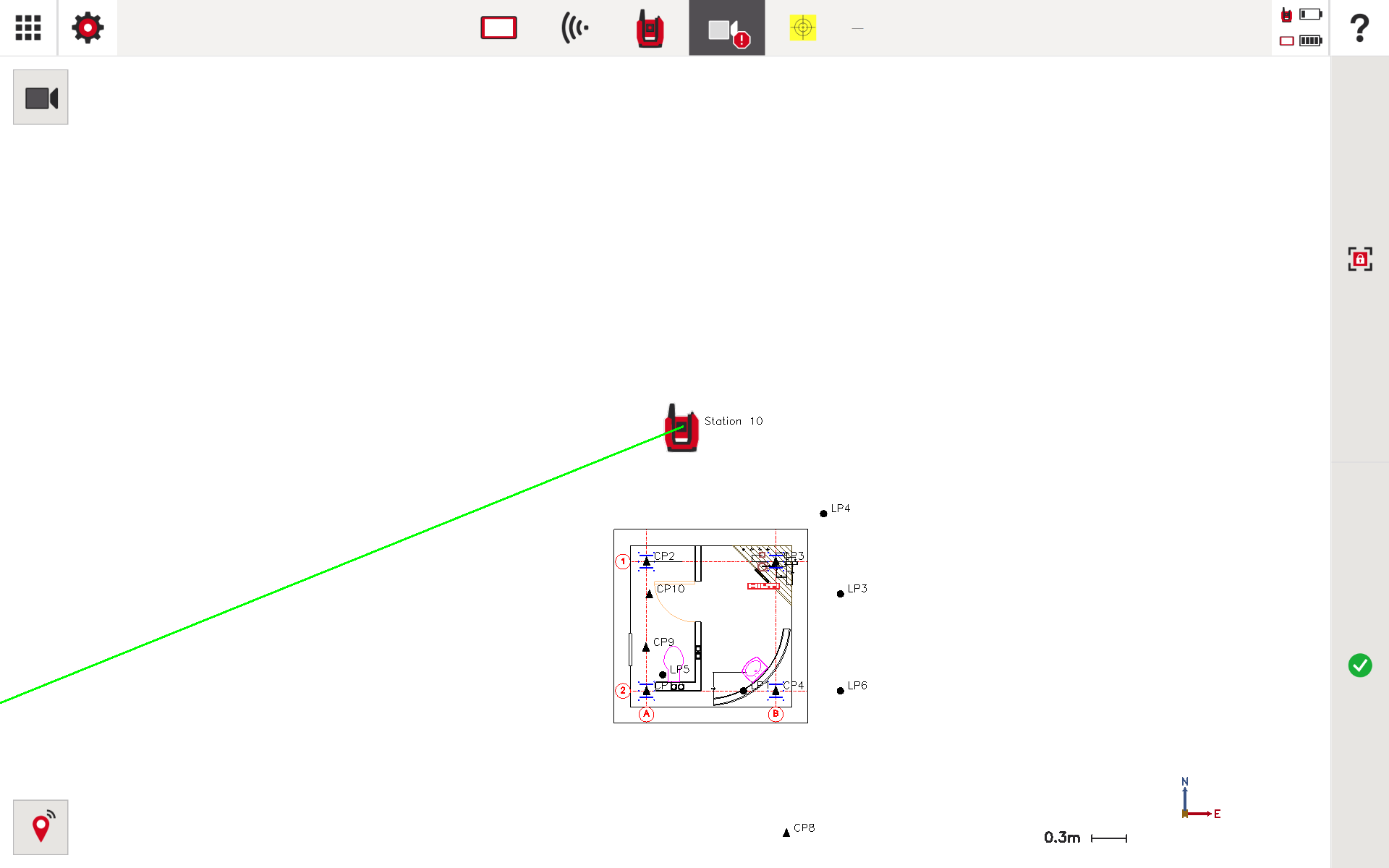

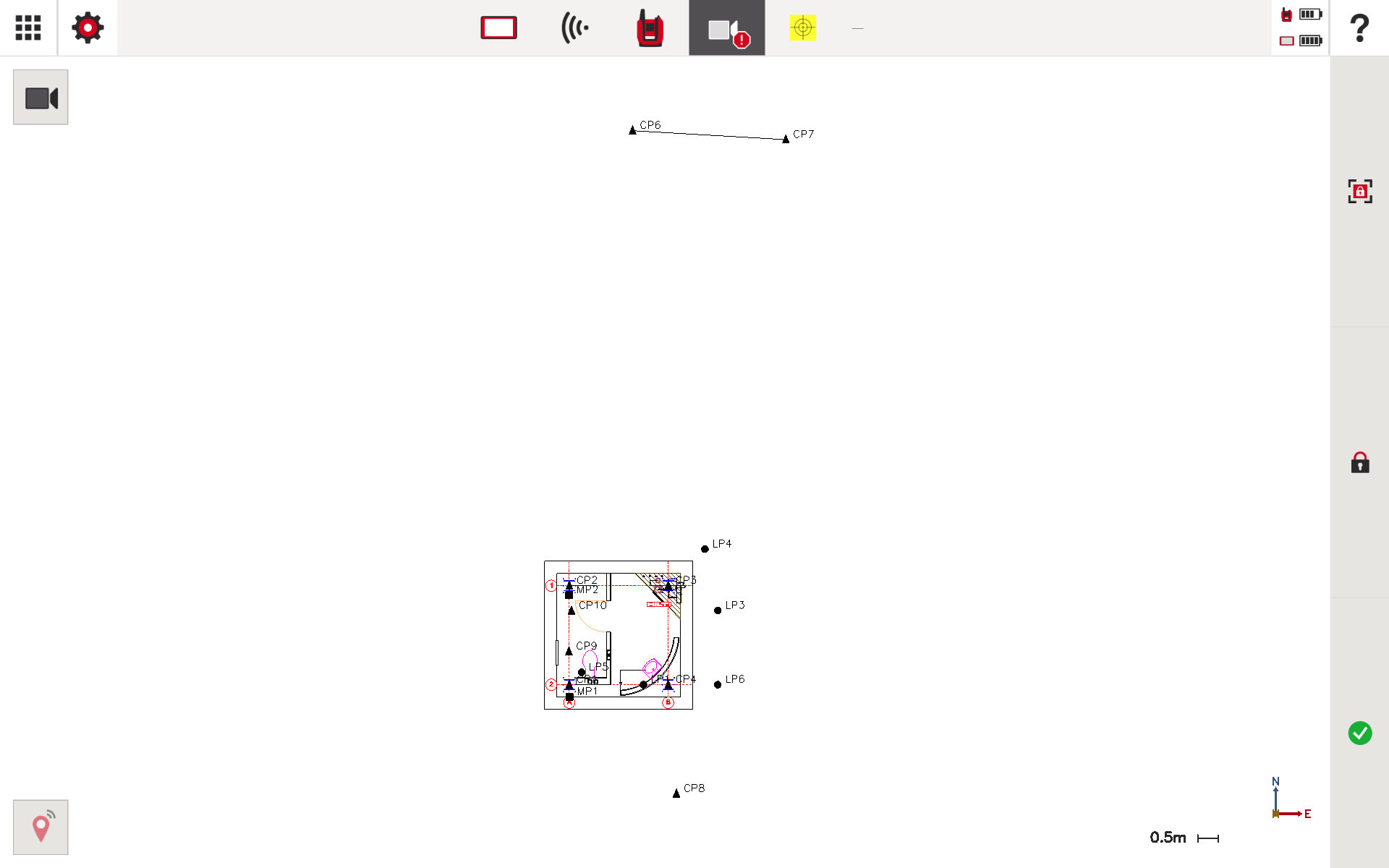

Będąc w widoku kamery, kliknięcie ikony mapy w lewym górnym rogu otwiera widok CAD rysunku

Następnie kliknięcie ikony kamery w lewym górnym rogu przywróci widok kamery

Gdy GPS jest włączony, ta ikona „znajdź mnie” w lewym dolnym rogu pozwala PLT wyszukać tablet w dozwolonym kącie, więcej informacji znajdziesz w tym artykule

Widok kamery na PLT 400

Widok kamery PLT 400 rozszerza funkcjonalność PLT 300 i dodaje konfigurację kamery oraz możliwość dostosowywania nakładek, aby wspierać bardziej złożone scenariusze inspekcji, wyrównania i prowadzenia

Kluczowe elementy interfejsu (PLT 400)

Na żywo obraz z kamery wyświetlany na pełnym ekranie, z suwakiem do zoomu po prawej stronie do powiększania

Ikona na górze suwaka zoomu powiększa obraz kamery, aby wyśrodkować cel i uczynić go wyraźnie widocznym

Ikona na dole suwaka zoomu oddala widok kamery

Na górze ekranu można wybrać typ pryzmatu lub celu, a także pomiar laserowy, jeśli jest to konieczne

Centralny celownik wskazuje aktualny punkt celu z wskaźnikiem przesunięcia lub panoramowania pokazującym kierunkową korektę, gdy włączona jest funkcja Smart Target. Zobacz ten artykuł, gdzie włączyć opcję smart target.

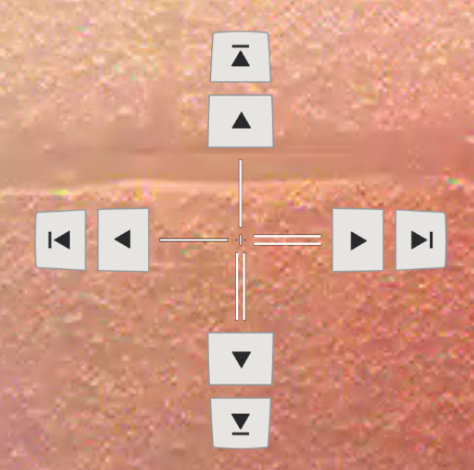

Ikona w lewym dolnym rogu zmienia sposób poruszania się celownika i dodaje przyciski do drobnych korekt kierunkowych

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Zielony znak potwierdzenia w prawym dolnym rogu potwierdza wybraną pozycję kamery PLT

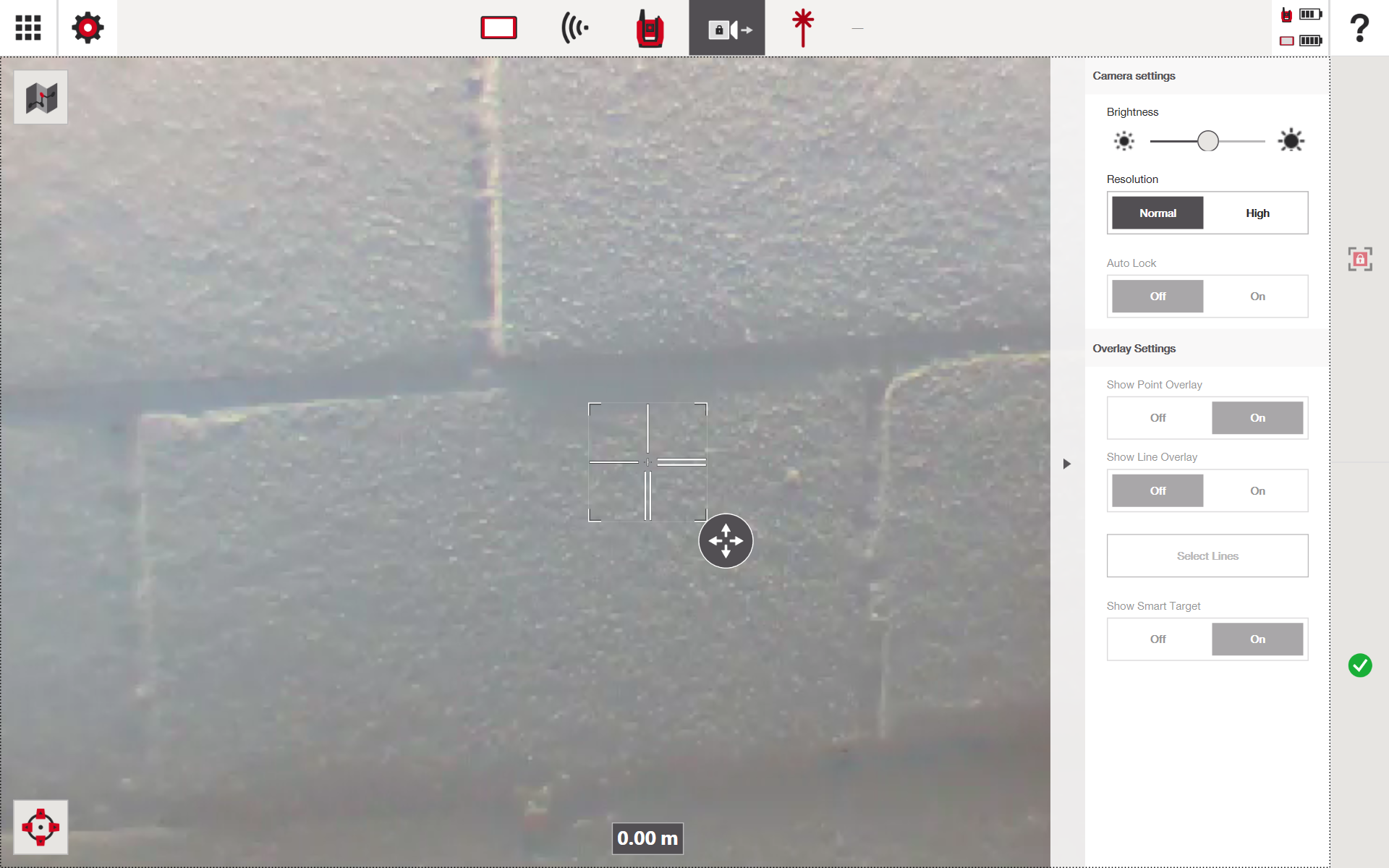

Widok kamery PLT 400 zawiera dedykowany panel ustawień kamery po prawej stronie ekranu.

Suwak jasności reguluje ekspozycję kamery, czyniąc obraz jaśniejszym lub ciemniejszym

Ustawienie rozdzielczości poprawia jakość obrazu na żywo, gdy jest ustawione na Wysoką

Auto blokada może być włączana po prawej stronie

W przypadku ustawień nakładek znajdujących się na karcie po prawej stronie, zapoznaj się z tym artykułem o ustawieniach ekranu i widoku
Poziom zoomu jest wyświetlany na dole ekranu



Będąc w widoku kamery, kliknij ikonę mapy w lewym górnym rogu, aby przełączyć się do widoku CAD rysunku
Będąc w ustawieniach widoku CAD, kliknij ikonę kamery w lewym górnym rogu, aby powrócić do widoku kamery

Gdy GPS jest włączony, ta ikona „znajdź mnie” w lewym dolnym rogu pozwala PLT wyszukać tablet w dozwolonym kącie, więcej informacji znajdziesz w tym artykule

Dodatkowe funkcje PLT 400

PLT 400 pozwala na otwarcie widoku kamery podczas blokowania się na cele
Gdy w widoku CAD jest wybrana aplikacja, w prawym dolnym rogu pojawia się ikona kamery, kliknięcie jej otwiera mniejszy widok kamery w tym samym rogu

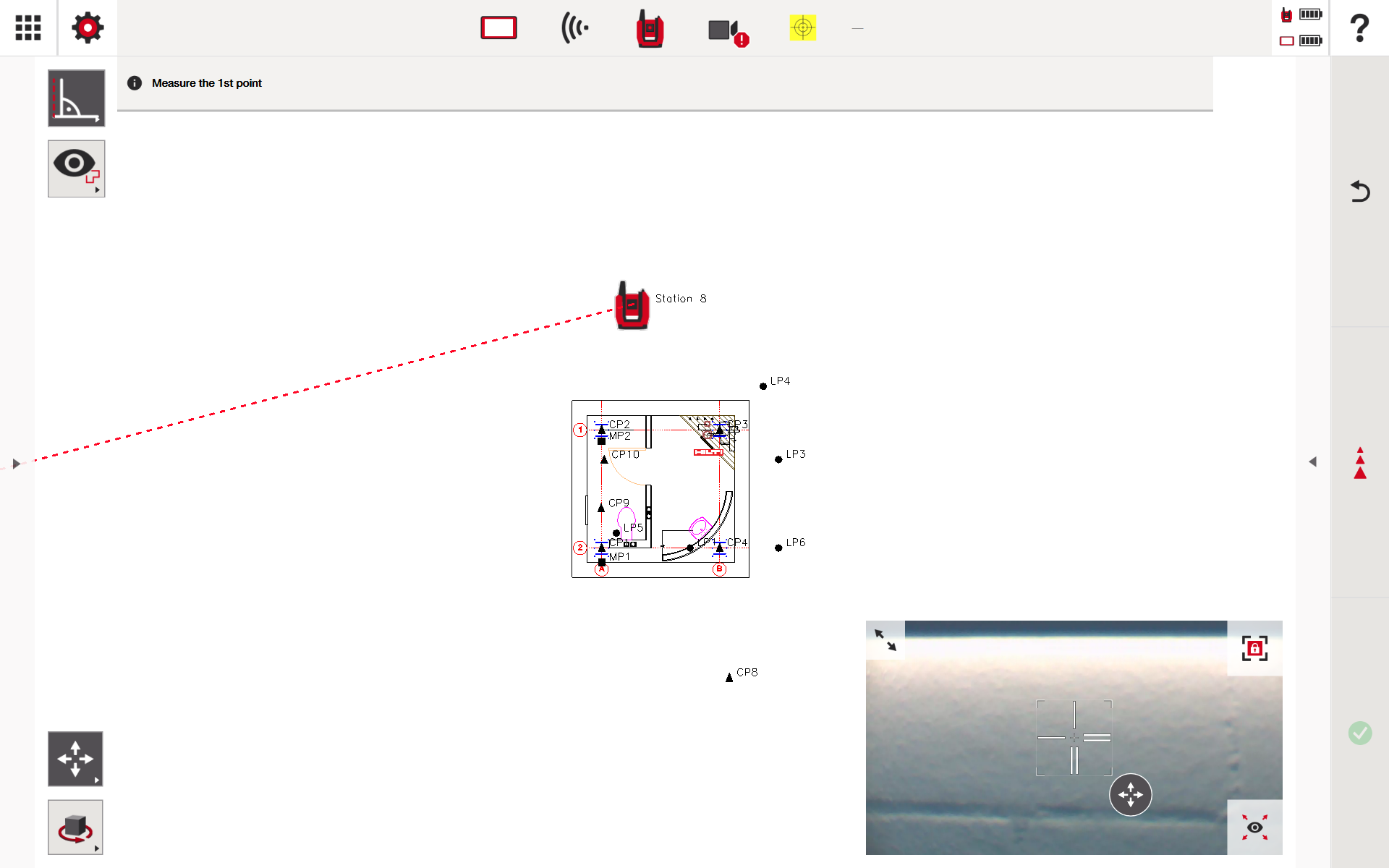

Mniejszy widok kamery wyświetlany w prawym dolnym rogu ekranu

Kliknięcie tych strzałek w małym widoku kamery zwija widok kamery

Ta ikona w prawym górnym rogu wyszukuje cel w widoku kamery i blokuje się na pryzmacie lub celu

Ta ikona w prawym dolnym rogu widoku kamery oddala obraz i wyszukuje możliwe cele

Typowy przebieg pracy (PLT 300 i PLT 400)

  1. Otwórz widok kamery
  2. Wybierz typ celu pryzmatu lub laser
  3. Ustaw PLT 300 tak, aby pryzmat lub cel był widoczny w widoku kamery
  4. Wyrównaj cel za pomocą centralnego celownika
  5. W razie potrzeby dostosuj zoom dla lepszej widoczności
  6. Kliknij ikonę kłódki w prawym górnym rogu ekranu
  7. Poczekaj, aż narzędzie zablokuje się na pryzmacie lub celu, co jest sygnalizowane ikoną kamery z symbolem kłódki

Najlepsze praktyki (PLT 300 i PLT 400)

  • Regularnie czyść obiektyw kamery dla optymalnej jakości obrazu
  • Dostosuj jasność i rozdzielczość na PLT 400 do warunków oświetleniowych
  • Używaj nakładek na PLT 400 tylko wtedy, gdy jest to konieczne, aby uniknąć wizualnego bałaganu
  • Dokładnie potwierdzaj wyrównanie przed kontynuacją, szczególnie gdy wymagana jest wysoka precyzja

Ostrzeżenie „Zbyt stromy” przy śledzeniu pryzmatu

Ostrzeżenie „Zbyt stromy” pojawia się, gdy kąt pionowy między tachimetrem a śledzonym pryzmatem przekracza obsługiwany zakres śledzenia (między 125° a 235°). W takiej sytuacji tachimetr może stracić pryzmat, a wydajność śledzenia może być obniżona.

Aby rozwiązać to ostrzeżenie, dostosuj wysokość pryzmatu lub wysokość tachimetru, aby pryzmat znalazł się ponownie w obsługiwanym zakresie śledzenia. Po zmniejszeniu kąta normalne śledzenie pryzmatu może zostać wznowione.
