Ogólny przegląd ustawień

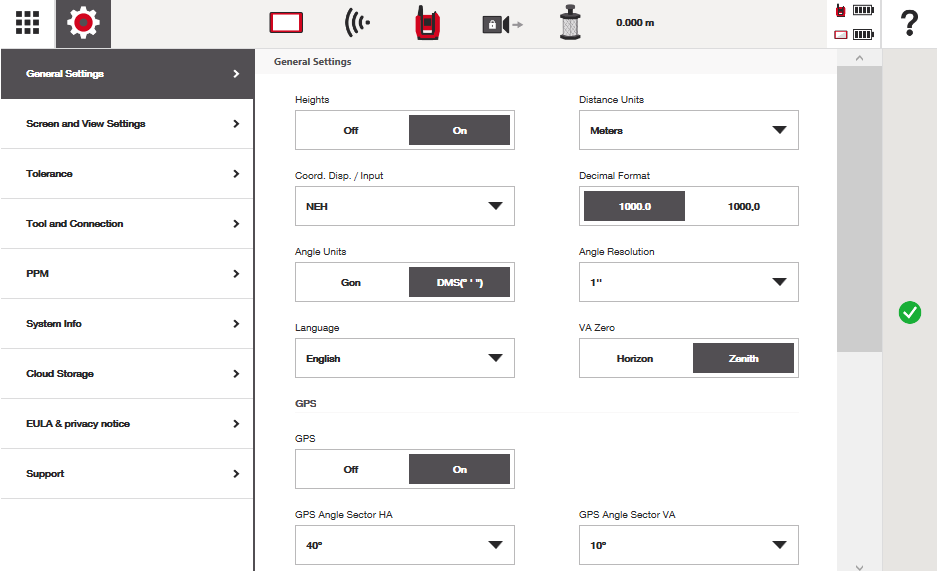

Karta Ogólne ustawienia kontroluje sposób wyświetlania i interpretacji wartości w HCL. Zawiera ustawienia dotyczące jednostek, języka, wyświetlania kątów, zachowania GPS, obsługi pryzmatu i celu oraz klawiatury.

Ogólne

Te ustawienia wpływają na sposób wyświetlania pomiarów, współrzędnych i kątów w całej aplikacji.

Wysokości

To ustawienie umożliwia używanie wartości wysokości do pomiarów, ustalania stanowisk i widoku CAD.

Dla większości prac 2D zaleca się wyłączenie tej opcji
Przy pracy z rysunkami 3D lub przepływami pracy opartymi na wysokości, musi być włączona

Gdy wysokości są włączone, tachimetr wymaga również ustawienia wysokości stanowiska, aby wiedział, na jakiej wysokości jest umieszczony na placu budowy.

Jednostki odległości

Wybierz jednostki odległości używane w całej aplikacji, takie jak metry, stopy lub milimetry. Ma to wpływ na sposób wyświetlania i wprowadzania odległości.

Wyświetlanie / Wprowadzanie współrzędnych

Wybierz, jak współrzędne są wyświetlane i wprowadzane w systemie.

NEH (Północ, Wschód, Wysokość) jest ustawieniem domyślnym
Inne kolejności współrzędnych mogą być wybrane w zależności od standardów projektu lub regionalnych

To ustawienie wpływa na pola wprowadzania współrzędnych, informacje o punktach oraz wyświetlanie w CAD.

Format dziesiętny

Wybierz, czy wartości dziesiętne mają być wyświetlane za pomocą:

kropki (.)
przecinka (,)

Powinno to odpowiadać regionalnym standardom formatowania liczb.

Jednostki kąta

Wybierz, jak kąty są wyświetlane:

gradiany (Gon)
stopnie, minuty, sekundy (DMS)

Ma to wpływ na wszystkie wartości kątowe pokazywane podczas ustalania stanowisk, wykonywania pomiarów i układania.

Rozdzielczość kąta

Wybierz najmniejszy przyrost rozdzielczości kąta potrzebny do pomiarów kątowych. Wyższa rozdzielczość zapewnia bardziej szczegółowe odczyty kątowe.

Język

Wybierz język używany w całej aplikacji. Ma to wpływ na menu, ustawienia, skróty i tekst wyświetlany na ekranie.

Zero VA

Wybierz, gdzie jest ustawione zero odniesienia kąta pionowego (VA).

Horyzont - kąt pionowy odczytywany jest jako zero, gdy teleskop jest wypoziomowany (patrzy prosto przed siebie).
Zenit - kąt pionowy odczytywany jest jako zero, gdy teleskop wskazuje prosto w górę.

To ustawienie zmienia sposób interpretacji i wyświetlania kątów pionowych. Użycie aplikacji teodolitu pomoże szybko zwizualizować te wartości kątowe.

GPS

Te ustawienia kontrolują, jak informacje GPS z tabletu są używane do wspomagania orientacji i wyszukiwania pryzmatu. Zobacz ten artykuł, aby lepiej zrozumieć, jak można to zastosować w swoim przepływie pracy.

GPS

Włącz lub wyłącz użycie GPS. Gdy jest włączony i używany na zewnątrz, GPS może pomóc systemowi w orientacji narzędzia w przybliżonej lokalizacji.

Kątowy sektor GPS HA / VA

Definiuje zakres kąta poziomego i pionowego, przez który narzędzie będzie się obracać, gdy GPS jest używany do skierowania narzędzia w stronę twojej pozycji przed rozpoczęciem wyszukiwania pryzmatu. Ograniczenie tego zakresu może zmniejszyć niepotrzebne obroty i poprawić reakcję.

Pryzmat / Cel

Te ustawienia kontrolują, jak tachimetr wyszukuje i śledzi pryzmaty lub cele.

Kątowy sektor HA / VA

Definiuje zakres kąta poziomego i pionowego, w którym tachimetr będzie szukał pryzmatu lub celu. Mniejsze sektory kątowe mogą przyspieszyć przechwytywanie celu, podczas gdy większe zwiększają zasięg wyszukiwania.

Wyszukiwanie predykcyjne

Wybierz, jak długo system będzie kontynuował predykcyjne wyszukiwanie pryzmatu lub celu po tym, jak zostanie on tymczasowo utracony. Pozwala to narzędziu podążać za spodziewanym ruchem pryzmatu, gdy jest on chwilowo zasłonięty.

Automatyczne blokowanie na foliach

W PLT 300 automatyczne blokowanie jest zawsze włączone i nie można go wyłączyć. Opcja przełączania nie będzie widoczna.
W PLT 400 automatyczne blokowanie można włączać lub wyłączać w Ogólnych ustawieniach lub bezpośrednio w widoku kamery

Zobacz ten artykuł po więcej informacji, jak używać tego w swoim przepływie pracy.

Po włączeniu system automatycznie wykrywa kompatybilną folię pryzmatu w widoku kamery i przesuwa się do środka celu. Jest to zalecane w większości przepływów pracy związanych z układaniem i pomiarami.

Klawiatura

Te ustawienia kontrolują zachowanie klawiatury i pomoc w wprowadzaniu danych.

Język klawiatury

Wybierz język używany dla klawiatury ekranowej. Może się różnić od języka aplikacji, jeśli jest to wymagane.
