Medir e Registrar - Como Usar

Demonstração de Medir e Registrar

O Propósito do Medir e Registrar

Para usar o “Medir e Registrar”, você primeiro precisa estar posicionado (ou seja, a ferramenta precisa saber as coordenadas onde está localizada no seu canteiro de obras). Por favor, certifique-se de posicionar sua ferramenta antes de tentar usar o “Medir e Registrar”.

Este aplicativo foi projetado para medir locais exatos de pontos conforme eles existem no canteiro de obras. Aplicações comuns para Medir e Registrar são realizar verificações de qualidade de objetos já instalados ou registrar novos pontos de controle que acabaram de ser fixados em todo o canteiro.

Um vídeo útil sobre o tema pode ser encontrado abaixo:

Medir Dados é Muito Simples

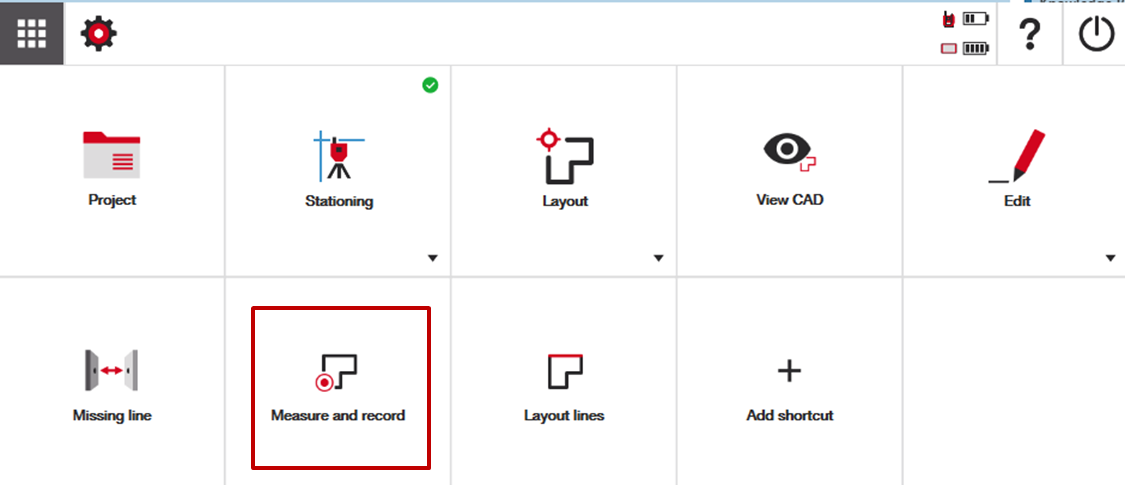

Quando estiver pronto para medir locais no canteiro para salvá-los em seu projeto, simplesmente pressione o botão vermelho de medir no lado direito da tela.

O menu de dados pode ser usado para ajudá-lo a determinar como seus dados serão salvos:

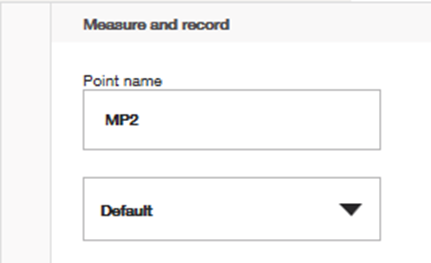

Você pode escolher o nome do ponto que está medindo, bem como a camada em que ele deve ser exibido.

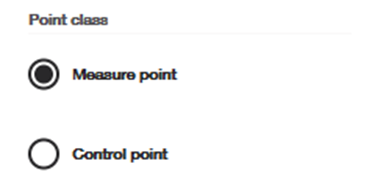

Você pode determinar se o ponto que está medindo deve ser salvo apenas como um ponto medido, ou se também deve ser salvo como um ponto de controle que pretende usar para posicionamento da ferramenta no futuro.

Se você estiver tentando completar uma medição de borda ou canto (como o canto exato de um edifício de concreto), pode usar a opção de medição de canto para ajudar a medir o canto com precisão. Isso é tipicamente feito no modo de medição a laser.

Comece fazendo uma medição de distância a uma curta distância da borda. Em seguida, mire com precisão na borda usando a mira e salve a medição. Ao salvar esses dados, a distância da posição anterior e o ângulo da posição atual são usados para calcular as coordenadas.

Esta função é usada para medir bordas com precisão, porque em certas circunstâncias a medição direta pode não ser possível ou pode resultar em erros.

Você pode determinar se os pontos medidos que fizer devem ser conectados por uma linha, e se essa linha precisa de dados de dimensão aparecendo acima dela na sua visualização CAD. Note que os dados de dimensão serão vistos apenas temporariamente e não são salvos dentro dos dados CAD. Você sempre pode trazê-los de volta acessando o aplicativo de dimensão.

Como os Pontos Medidos Aparecem no seu Menu de Pontos

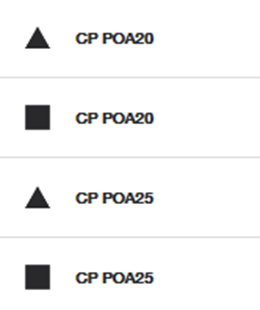

Após um ponto ser medido, ele aparecerá como um ícone quadrado na sua lista de pontos, assim como na sua visualização CAD. Se você mediu o ponto como um ponto de controle, ele também aparecerá como um triângulo.

Se precisar editar os atributos de qualquer um dos seus pontos, você deve fazer isso separadamente no menu "editar pontos". Por favor, veja este artigo para mais informações.
