Layout de Pontos - Como Usar

Demonstração do Layout de Pontos

O Propósito do Layout de Pontos

Para usar o “Layout de Pontos”, você primeiro precisa estar posicionado (ou seja, a ferramenta precisa saber as coordenadas em que está localizada no seu canteiro de obras). Por favor, certifique-se de posicionar sua ferramenta antes de tentar usar o “Layout de Pontos”.

Este aplicativo foi projetado para guiá-lo a vários pontos com base em coordenadas. Normalmente, essas coordenadas são derivadas automaticamente de objetos dentro do desenho CAD que você está usando (como extremidades de linhas e centros de círculos), mas as coordenadas também podem ser digitadas manualmente, se aplicável.

Um vídeo útil do aplicativo pode ser encontrado abaixo:

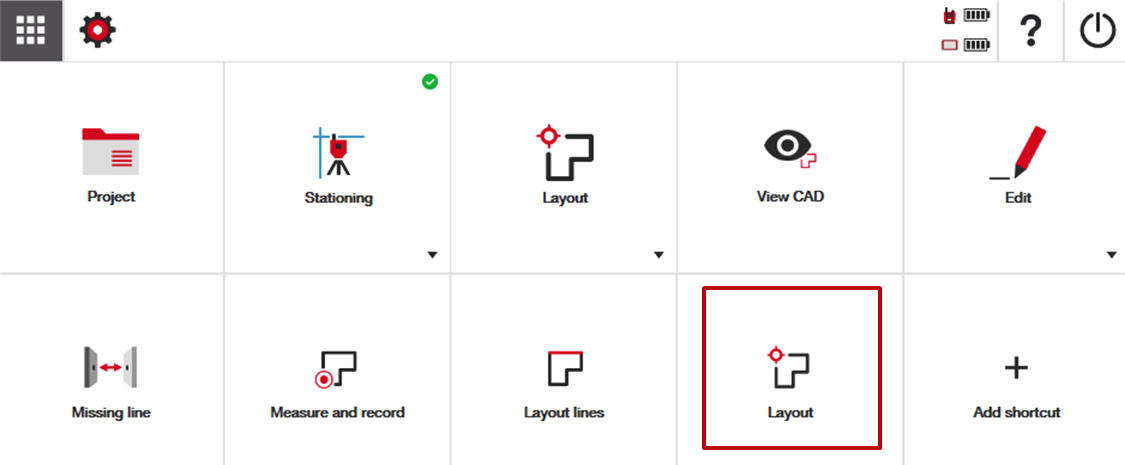

Selecione o aplicativo no menu

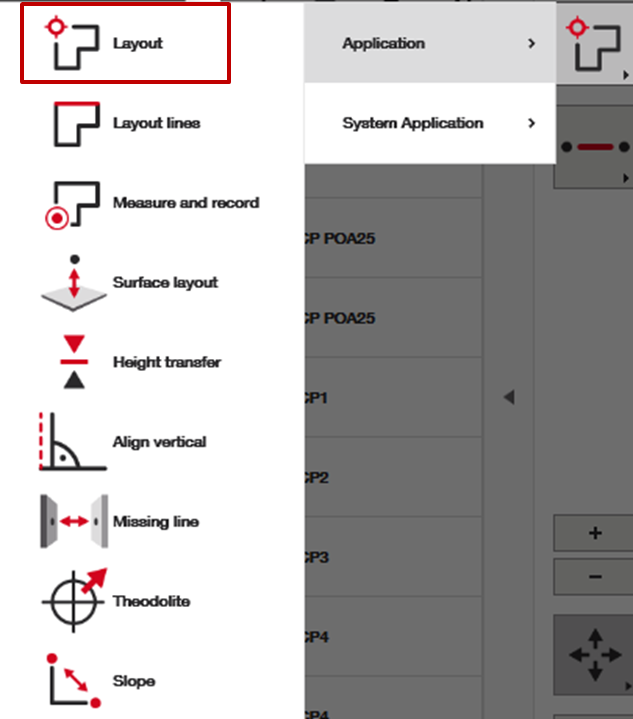

Quando estiver pronto para realizar o layout de pontos, encontre o aplicativo na tela inicial ou no menu lateral na visualização CAD do seu projeto.

Entenda a visualização e as opções de trabalho

Uma vez dentro do aplicativo, é importante se preparar para o sucesso determinando os dados com os quais você deseja trabalhar, bem como como o software irá guiá-lo até seus pontos.

Sua lista de pontos

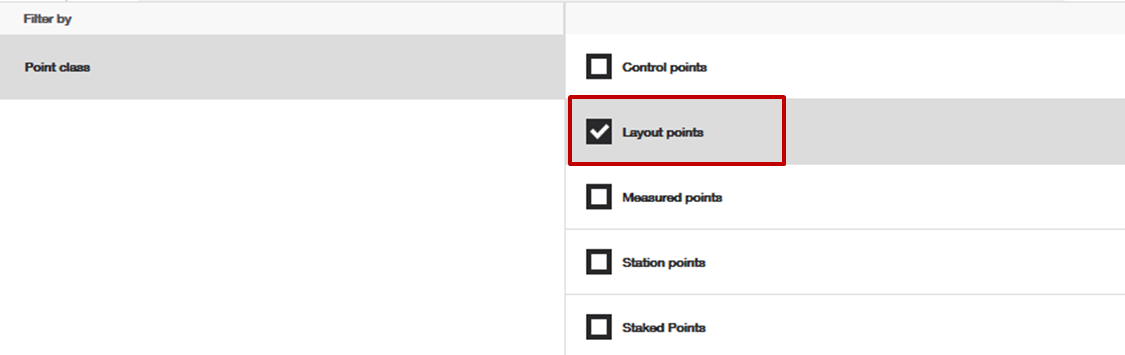

Embora não seja necessário, é comum trabalhar com pontos de layout pré-carregados. Se esse for o seu caso, muitas vezes é benéfico garantir que apenas “pontos de layout” estejam visíveis no menu de pontos à esquerda. Se isso puder beneficiá-lo, filtre sua lista de pontos pressionando o ícone de filtro no menu de pontos à esquerda e selecionando para mostrar apenas “pontos de layout”.

Nota: se você precisar adicionar um novo ponto de layout ao seu projeto com base nos valores de coordenadas, pode adicionar esse ponto de layout aqui no menu de pontos pressionando o lápis de "editar". Caso contrário, criar pontos únicos também pode ser feito pelas várias funções de "desenho" dentro do menu do aplicativo.

Para entender mais sobre opções de filtragem e visualização de pontos, veja este artigo.

Centralizando sua Visualização

Também é útil saber como otimizar sua janela de trabalho ao fazer o layout de pontos. No menu do lado direito, você verá a opção “Centralizar Visualização no Alvo”. Em geral, é melhor manter essa opção desligada se você estiver movendo o arquivo CAD para encontrar um ponto para layout, e melhor mantê-la ligada quando estiver seguindo o prisma ou laser até seu ponto.

Tudo o que essa opção faz é centralizar a janela de visualização na localização atual do seu prisma ou laser, ou permite que você mova livremente seu arquivo CAD.

Quando essa opção está desligada, um ícone de localização aparecerá no topo da sua tela, que você pode pressionar para retornar automaticamente à localização onde a ferramenta está travada em um prisma.

Escolhendo o Tipo de Pontos que Deseja Layoutar

Você também tem a opção de escolher exatamente o que deseja layoutar. Quer layoutar os pontos que já existem na sua lista de pontos (“Pontos”), quer layoutar elementos CAD no seu arquivo CAD, mesmo que os pontos tecnicamente não existam na sua lista de pontos (“Pontos Temporários”), ou quer fazer ambos?

Essas várias opções de visualização e filtro devem ajudá-lo a configurar seu processo de layout conforme sua preferência.

Realize seu Layout

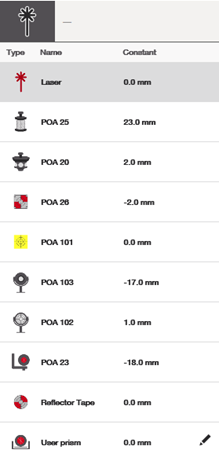

Antes de realizar seu layout, certifique-se de que você selecionou o ícone correto no topo da tela para indicar com o que você está layoutando. Você está conectado a um prisma ou está layoutando com o laser?

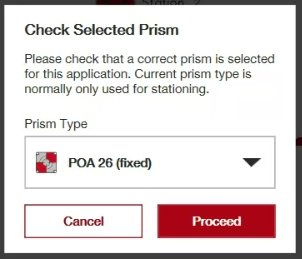

Se um alvo foi selecionado anteriormente, o HCL solicitará que você mude para um prisma ao entrar no modo Layout, pois prismas são necessários para layoutar pontos. Confirme o aviso para alterar o tipo de alvo antes de prosseguir com a operação de layout.

Além disso, lembre-se que você pode clicar no ícone da câmera no canto inferior direito da tela para abrir uma janela pop-up de câmera dentro do seu arquivo CAD enquanto realiza o layout.

Layout de Pontos do seu Arquivo de Pontos

Para layoutar pontos já pré-carregados no seu projeto, simplesmente toque nos pontos do menu de pontos à esquerda ou toque nos pontos conforme eles aparecem no arquivo CAD, e a ferramenta começará automaticamente a guiá-lo até o ponto.

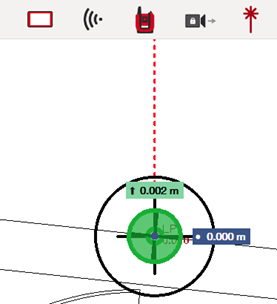

Por padrão, as configurações irão guiá-lo até o ponto assumindo que você está olhando para a ferramenta enquanto caminha até o ponto. Por exemplo, na captura de tela abaixo, a ferramenta está assumindo que você está olhando para ela, sugerindo que o centro do ponto de layout está localizado 0,002m (2mm) mais próximo da unidade principal.

Layout de Pontos a partir do CAD (“Pontos Temporários”)

Para layoutar pontos com base nos elementos CAD do seu projeto, certifique-se de que os pontos temporários estejam selecionados e clique no tipo de elementos CAD que deseja layoutar. Normalmente, são extremidades de linhas, centros de círculos e interseções de linhas.

Com os pontos temporários ativados, você pode tocar ao longo do seu arquivo CAD para layoutar os diferentes tipos de pontos que selecionou. O processo de layout será idêntico ao que seria se você estivesse layoutando pontos pré-carregados.

Marque seu Ponto

Finalmente, uma vez que você pressione o botão vermelho “medir” no lado direito, você terá “marcado” seu ponto – e ele aparecerá verde ou vermelho no seu menu de pontos marcados à esquerda, dependendo se foi layoutado dentro das configurações de tolerância que você definiu.

Note que na parte inferior do menu do lado direito, você tem a opção de “mostrar diálogo de marcação”. Por padrão, isso está ativado para que você possa adicionar quaisquer dados adicionais ao ponto que acabou de layoutar – adicionando notas de atributo, definindo a camada na qual deseja que o ponto esteja, ou até renomeando o ponto marcado.

Você pode desligar esse menu se ele não for relevante para seu fluxo de trabalho.

Uma vez que um ponto tenha sido layoutado com sucesso, o software irá imediatamente guiá-lo para o próximo ponto relevante no seu arquivo.

Exporte os Dados dos Pontos Marcados Conforme Necessário

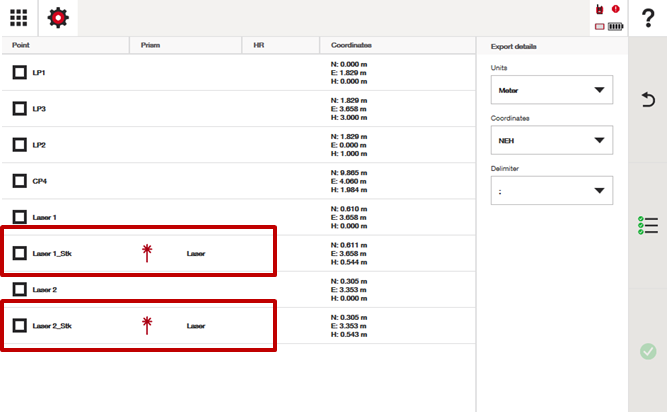

Sempre é possível exportar seus dados – os pontos marcados sempre serão seguidos por um “_Stk” no menu de exportação de pontos, para que você possa comparar sua localização com onde o ponto original foi projetado no arquivo CAD. Veja este artigo para mais informações sobre exportação de pontos.

Outras Configurações de Layout no Menu de Configurações

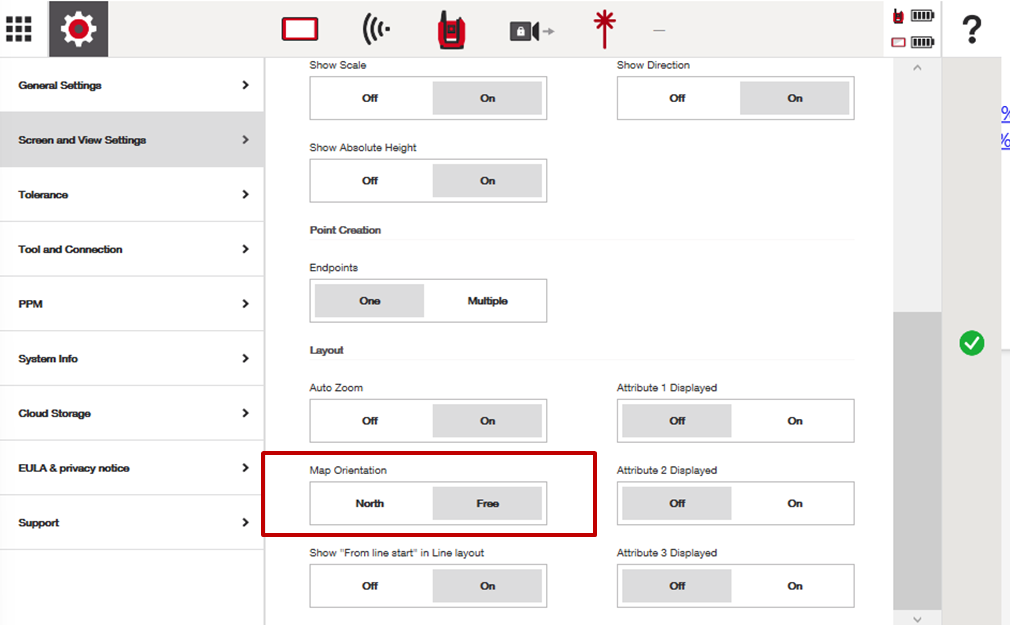

Se você preferir ver sua visualização de layout em uma vista “norte do canteiro”, vá para suas configurações gerais, e nas Configurações de Tela e Visualização, você verá a opção de alterar a orientação do mapa para “Norte” em vez de “Livre”.

Existem outras configurações de layout aqui que você pode ajustar conforme necessário para criar a experiência de layout do seu gosto.

Zoom Automático: Ative ou desative o zoom automático da ferramenta para aproximar-se do seu ponto enquanto layouta.

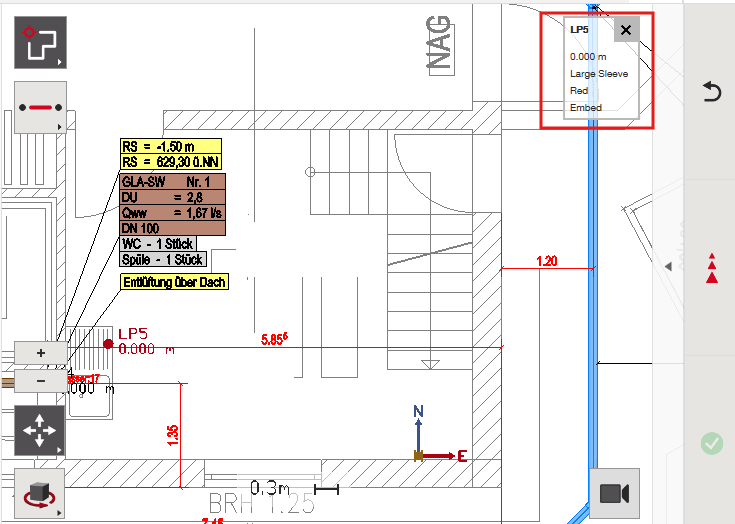

Atributos Exibidos: Mostre atributos do ponto enquanto layouta seus pontos. Isso é aplicável somente se você já tiver adicionado atributos aos seus pontos. Se você não tem atributos de ponto no seu arquivo de pontos, provavelmente é melhor manter essa exibição desligada:

Lembre-se do que “Tolerância” Significa nas Configurações

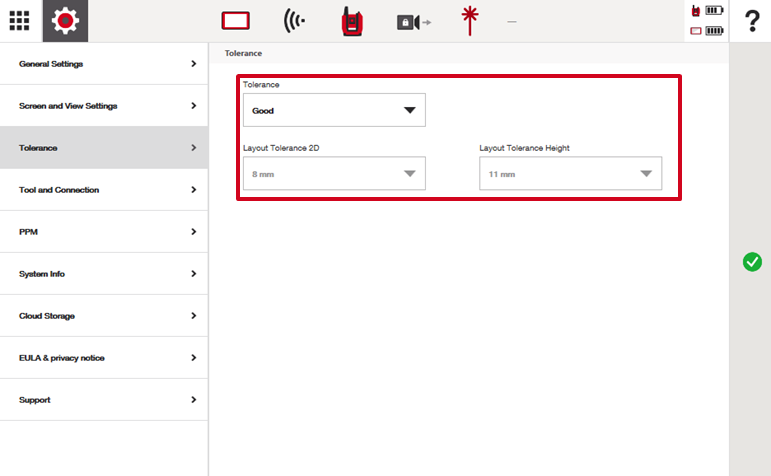

Você pode notar que a ferramenta muda de vermelho para verde enquanto layouta. Essas cores correspondem à tolerância que você definiu nas configurações gerais. No caso deste exemplo, a tolerância está configurada como “boa” pré-determinada, o que significa que a ferramenta ficará verde quando você estiver dentro de 8mm do seu ponto. Embora a ferramenta ainda o guie até uma variação de 0mm, a cor ajuda a indicar quando você está dentro da configuração de tolerância que definiu.

Nota, você pode alterar a tolerância para o que preferir dependendo das suas necessidades.
