O que as “Configurações de tolerância” fazem no HCL?

Use a configuração de tolerância como um guia visual

A configuração de tolerância no HCL é um guia com código de cores para ajudar você a usar o software em suas aplicações de medição. Há duas formas principais pelas quais a tolerância ajudará você quando estiver ativada:

1. Fornecer indicações de cores ao realizar aplicações:
   • A cor VERMELHA indica medições que estão fora da tolerância definida
   • A cor VERDE indica medições que estão dentro da tolerância definida
   • Por exemplo: se sua tolerância for de 4 mm para um layout 2D, sempre que você estiver a mais de 4 mm dos locais de medição desejados, seus pontos e dados aparecerão em VERMELHO até que você se aproxime do ponto.

Ponto VERMELHO a 7 mm do ponto desejado, com uma configuração de tolerância de 6 mm.

Ponto VERDE a 7 mm do ponto desejado, com uma configuração de tolerância de 8 mm.

Observe que a diferença entre as cores vermelha e verde foi alterada simplesmente devido à configuração de tolerância escolhida.

2. Fornecer uma área de trabalho recomendada para manter a tolerância definida durante o posicionamento:
   • Consulte este artigo para obter mais informações sobre o círculo verde do layout durante o posicionamento
   • O círculo verde de posicionamento representa a área na qual a estação total poderá minimizar os erros de medição para que não sejam superiores à tolerância definida.

Área VERDE destacando as áreas que poderão ser medidas com uma precisão de localização de 6 mm de confiança (o círculo diminuirá ou aumentará dependendo de quão mais restrita ou ampla for a alteração da tolerância).

Como altero minha configuração de tolerância?

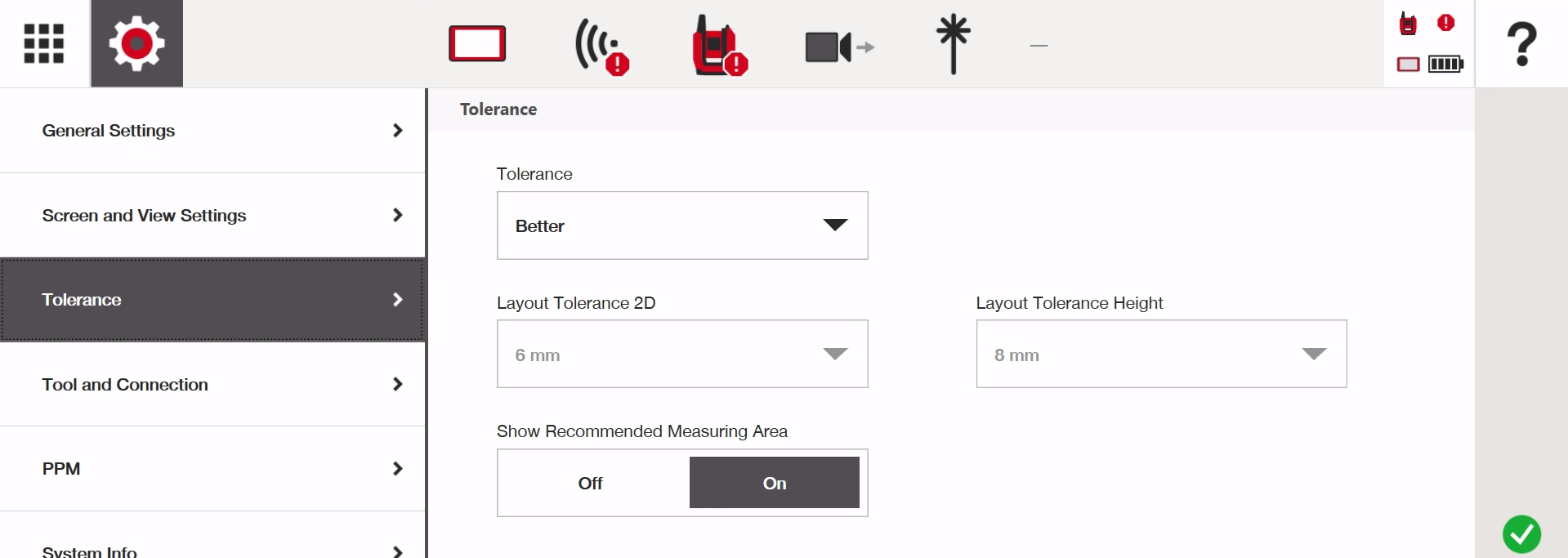

Navegue até a aba de configurações e escolha a tolerância desejada no menu suspenso.

Você poderá ver a tolerância definida por padrão ou poderá definir sua própria tolerância. Além disso, você pode indicar se deseja que o círculo verde (área de medição recomendada) fique visível durante o processo de posicionamento para o posicionamento de ponto de controle ou de linha de controle:

A configuração de tolerância afeta a precisão da estação total?

Não, a precisão da estação total depende principalmente de quão bem o usuário final estabelece os pontos de controle e toma cuidado para manter a estação total segura. Consulte os artigos abaixo, que podem ajudar com questões relacionadas à precisão:

• Qual é a precisão do PLT 400 e como posso garantir que ela permaneça precisa?
• Como soluciono problemas de posicionamento e controle imprecisos?
• Configuração do ponto de controle e da ferramenta – práticas recomendadas

No entanto, a configuração de tolerância pode ajudar o usuário final a obter mais precisão com esses guias visuais. Quanto ao círculo verde do layout durante o posicionamento, ele pode ajudar o usuário a encontrar os melhores locais para realizar o layout, minimizando possíveis imprecisões causadas pela configuração do posicionamento.
