Estação "Sobre Ponto de Controle" - Como Fazer

Finalidade da Estação "Sobre Ponto de Controle"

A estação "sobre ponto de controle" permite que o usuário final informe à unidade principal onde ela está sem precisar medir pontos de controle para "calcular" a localização das coordenadas. O usuário simplesmente posiciona a unidade diretamente na coordenada do ponto de controle. Frequentemente, este é um método muito preciso de estação, mas o usuário final deve ter muita certeza de que o ponto de controle que utiliza para a estação é realmente preciso também.

Em seguida, o usuário pode simplesmente medir um segundo ponto (ou um ângulo para esse ponto) para orientar o ângulo da ferramenta no local da obra.

Para entender como isso funciona, veja abaixo:

Para que uma estação total (ou ferramenta de layout) saiba onde está localizada em um projeto digital, ela precisa de três coisas: uma coordenada, uma orientação e, se estiver trabalhando com alturas, um valor de altura. Veja mais sobre cada um deles abaixo:

1. Uma localização de coordenada dentro do projeto:
   • Todos os arquivos CAD ou de pontos têm um sistema de coordenadas, e a estação total precisará saber qual a localização da coordenada em referência ao arquivo em que está trabalhando.
2. Uma orientação ou ângulo:
   • Depois de saber em qual coordenada está localizada, precisa saber para que direção está olhando.
   • Como exemplo, imagine que você está vendado em uma sala de estar e foi orientado a andar em direção à cozinha. Mesmo sabendo em qual sala está, você não saberia para que lado começar a andar a menos que soubesse a direção da cozinha. Da mesma forma, a estação total está "vendada" até saber para onde está olhando no local da obra.
3. Uma altura (opcional):
   • Se valores de altura forem necessários, ela não só precisa saber onde está e para onde está olhando, mas também quão alto está seu telescópio acima do valor de altura da coordenada.

Quais estações totais podem fazer esse tipo de estação?

Para a Hilti, apenas as POS 150 e POS 180 podem executar esse tipo de estação. Isso requer um laser prumo para disparar com precisão para baixo, abaixo da ferramenta, até o ponto de controle, o que as ferramentas POS podem fazer.

As PLT 300 e PLT 400 precisarão usar outro método, como Estação por Pontos de Controle ou Linhas de Controle.

Como Fazer Passo 1: Abrir a Estação "Sobre Ponto de Controle"

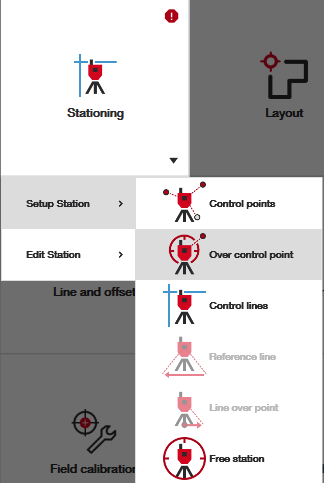

Selecione a opção de estação na tela inicial. Note que você precisará de um projeto que já tenha pontos de controle importados.

Como Fazer Passo 2: Selecionar o Ponto de Controle onde sua Estação Total está Localizada

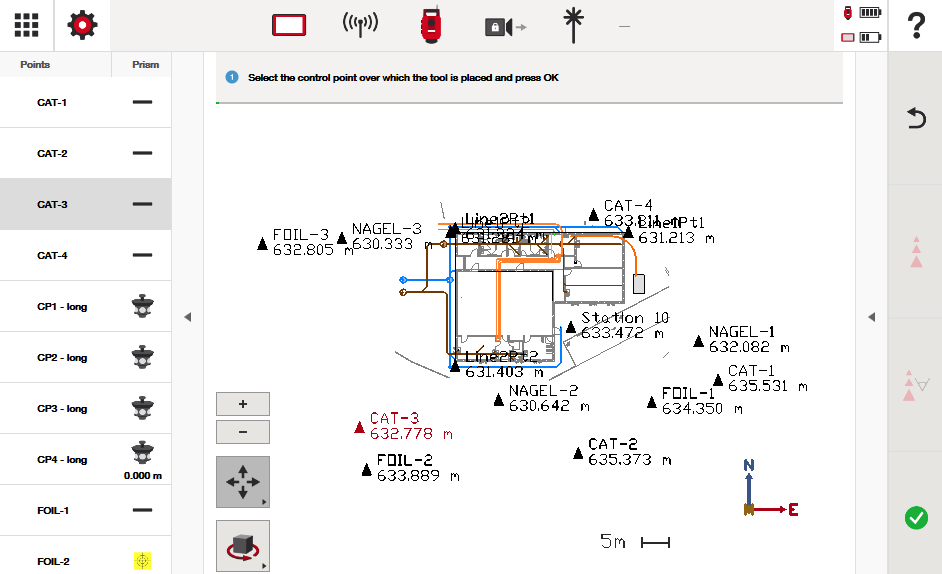

Use a lista de pontos no lado esquerdo, ou selecione o ponto dentro da visualização CAD e pressione a marca de seleção verde para indicar a localização da sua estação total. No exemplo abaixo, a estação total está localizada no ponto CAT-3. Pressione a marca de seleção verde para confirmar que você selecionou a coordenada correta.

Note que as coordenadas da estação total são idênticas às coordenadas do CAT-3 (meu ponto selecionado) da lista de pontos:

Como Fazer Passo 3: Definir seu Ângulo ou Orientação

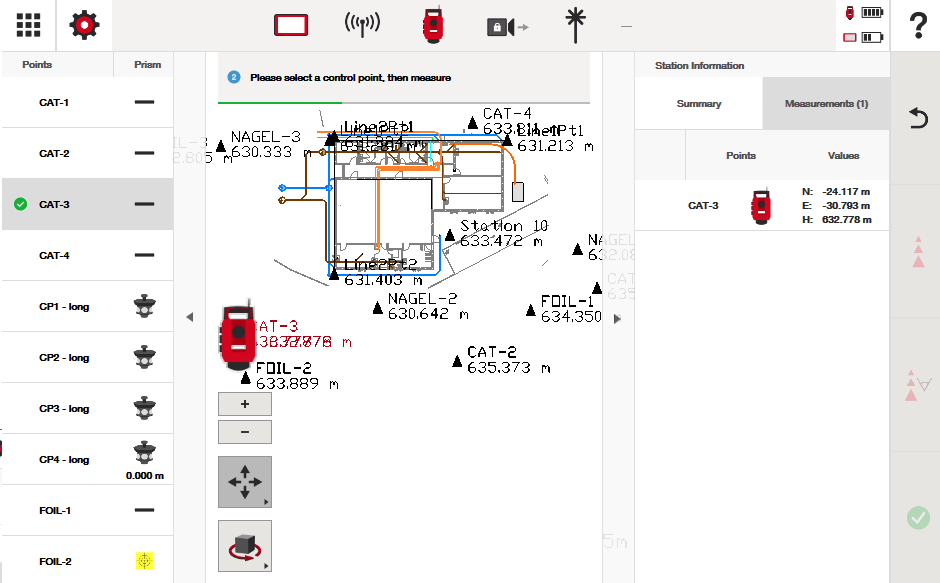

Toque no outro ponto de controle que você está medindo e faça a medição. Você notará no lado direito da tela que tem a opção de medir o ponto de controle apenas como um ângulo (indicando que você está simplesmente definindo a orientação da estação total), ou pode medir para confirmar também a distância do ponto de controle que está medindo. Abaixo serão exploradas e explicadas ambas as opções:

Medição baseada apenas em ângulo:

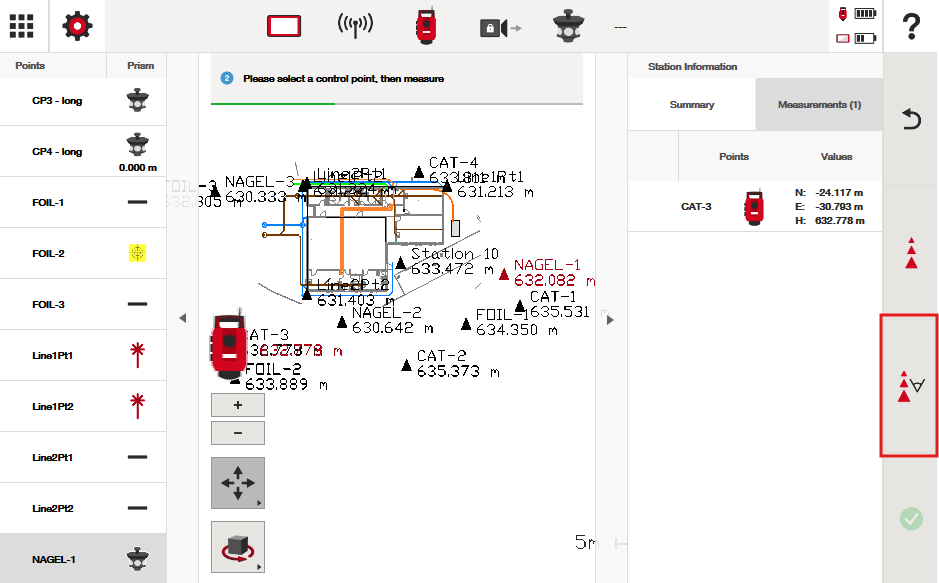

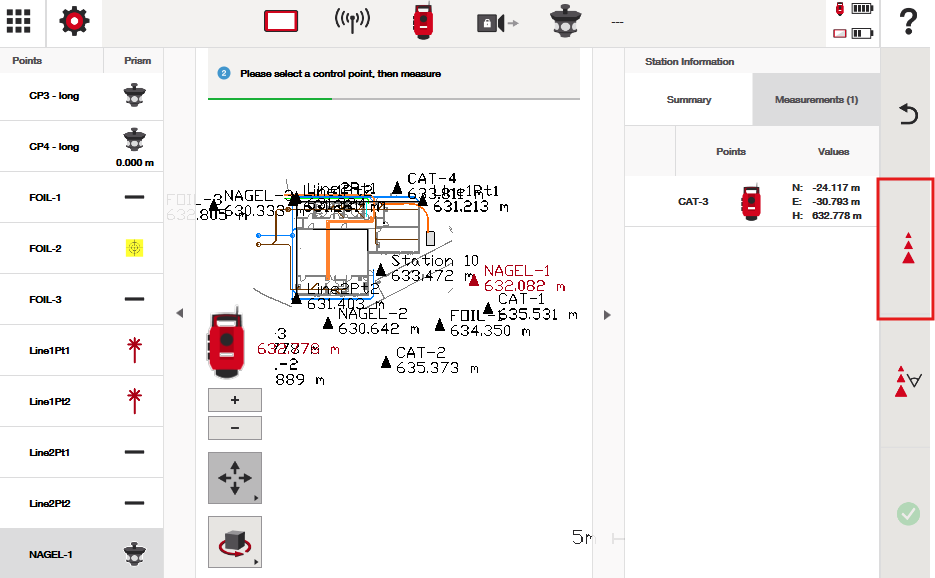

Na captura de tela abaixo, você pode ver que "NAGEL-1" é o ponto selecionado como ponto de orientação para este processo de estação. É o ponto que pretendo medir. Você também pode ver que o botão "medir ângulo" está destacado em vermelho.

Se eu usar esse botão, estou dizendo à estação total que estou simplesmente orientando a ferramenta no local da obra com base no ângulo que ela está olhando ao medir "NAGEL-1." Não estou necessariamente verificando nenhuma informação de distância do meu ponto de estação até "NAGEL-1."

Após clicar no botão "medir ângulo", você pode ver que a estação total agora tem sua orientação. Não há dados de desvio, pois a estação total está simplesmente assumindo que a informação que você forneceu é precisa: o ponto em que está é correto, e o ângulo que está olhando é correto.

Agora, a partir daqui, você simplesmente indicaria a altura do instrumento, que revisaremos abaixo.

Por que usar a opção de ângulo em vez da opção de medir ângulo e distância juntos?

Do ponto de vista prático, os locais de obra frequentemente têm tanto linhas de controle quanto pontos de controle. Medir apenas um ângulo permite que você posicione a ferramenta em um ponto de controle, por exemplo, que fica exatamente sobre uma linha de controle. Como a linha é visível, você pode orientar sua estação total para olhar diretamente para a linha de controle. Então, você pode selecionar qualquer ponto de controle que também esteja ao longo dessa linha naquela direção e medir. Isso é especialmente útil se os pontos de controle na sua lista ao longo dessa linha de controle estiverem ocultos por condições do local, mas a linha estiver visível.

Desde que o ponto de controle e o ângulo de orientação sejam precisos, a estação total também será capaz de executar aplicações de layout e medição com precisão. Cabe ao usuário final tomar as precauções necessárias e realizar as verificações de solução de problemas para verificar a precisão da configuração.

Medição baseada em ângulo e distância:

Na captura de tela abaixo, a escolha para medir ângulo e distância é novamente feita usando o ponto "NAGEL-1" como exemplo.

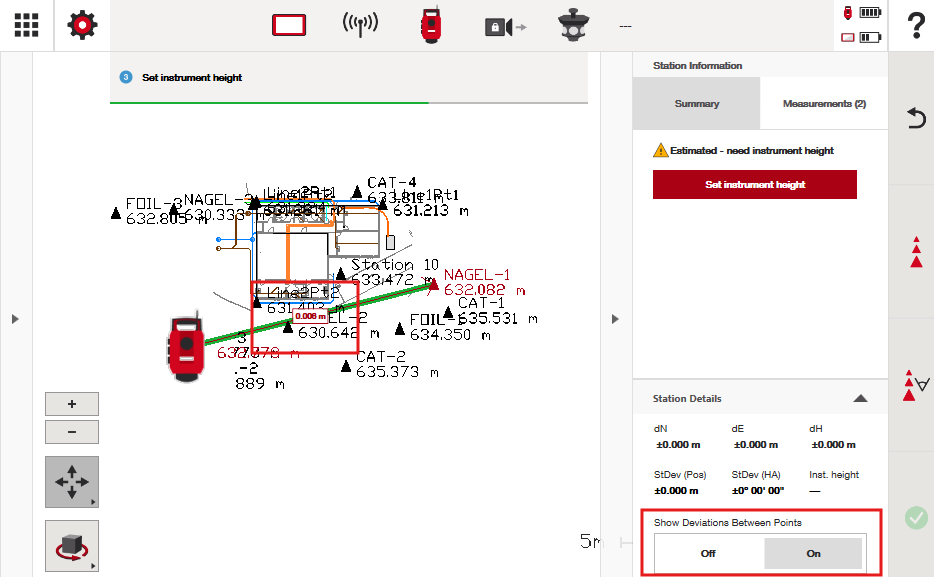

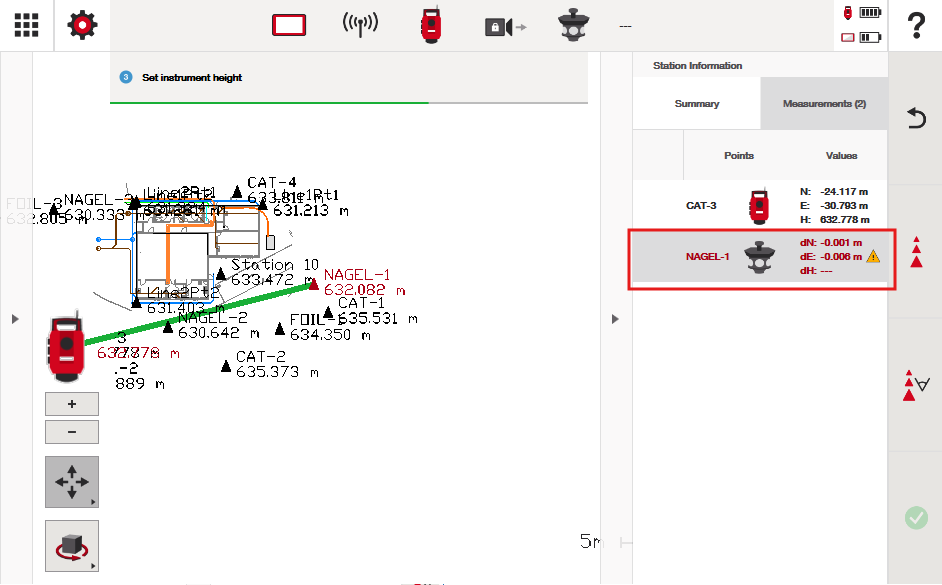

Note que na captura de tela abaixo, após medir o ponto de controle de "orientação", o software me fornece dados de desvio que eu anoto e considero para verificar se minha situação de controle é precisa. Como o exemplo indica, o software está me dizendo que o ponto que medi está tecnicamente 1mm muito ao norte do projeto CAD e 6mm muito a oeste no projeto CAD.

Independentemente desse desvio, se eu continuar com essa estação, a estação total ainda aceitará o ângulo de orientação que forneci. É comum haver desvios, pois as condições de campo raramente são perfeitas, mas cabe ao usuário final solucionar problemas e inspecionar potenciais erros antes de iniciar o layout.

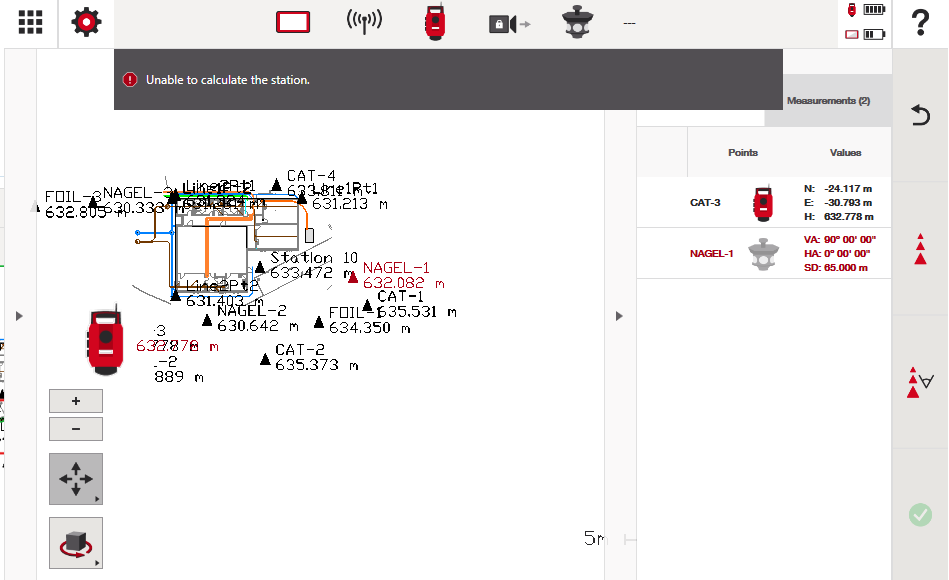

Note que se o ponto que eu medir estiver muito além de qualquer erro prático (no caso abaixo, minha medição estava quase 1m fora do local onde o ponto deveria estar), a estação total não permitirá que você continue. Em vez disso, ela mostra a orientação que estava ao medir o ponto (VA/HA), e também a distância absoluta que mediu (SD) até o ponto. SD significa que considera não só a distância horizontal, mas também a distância inclinada de quão longe o ponto estava quando medido.

Outra funcionalidade que você pode usar para verificar seus desvios é comparar seus desvios medidos com as medidas esperadas do projeto digital. No exemplo abaixo, medi 6mm a menos do que a distância esperada do ponto.

Como Fazer Passo 4: Definir a Altura da Sua Ferramenta

Lembre-se, como você está fazendo a estação sobre um ponto de controle, a estação total está assumindo que sua altura de coordenada é também a altura do ponto de controle sobre o qual você está fazendo a estação. Durante o processo de estação, ela vai configurar a estação e a altura do instrumento com base na coordenada desse ponto.

Lembre-se, se as alturas não forem críticas para o seu layout, você pode sempre desativá-las nas configurações. Veja este artigo para informações mais detalhadas sobre como definir a altura da estação.

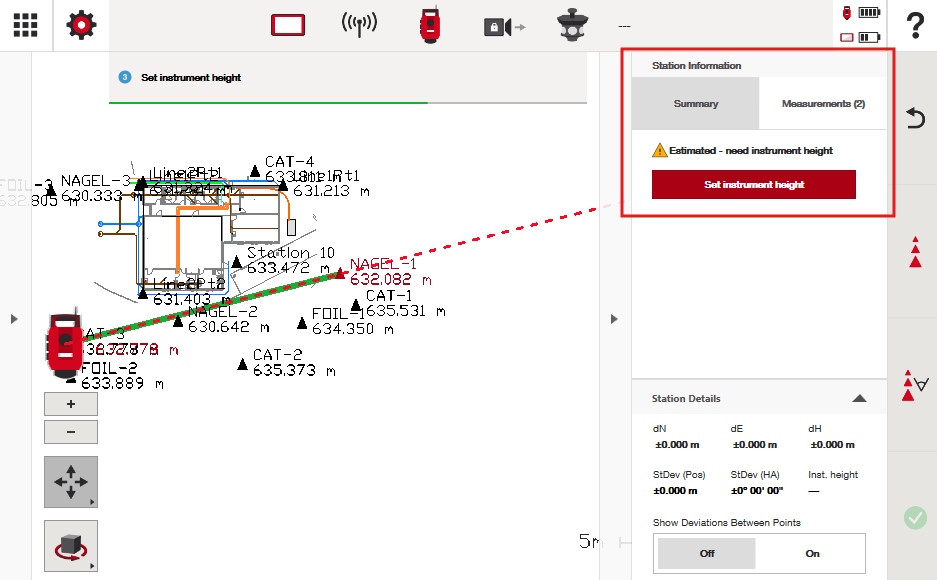

Para começar com as alturas neste processo de estação, clique em "Definir Altura do Instrumento".

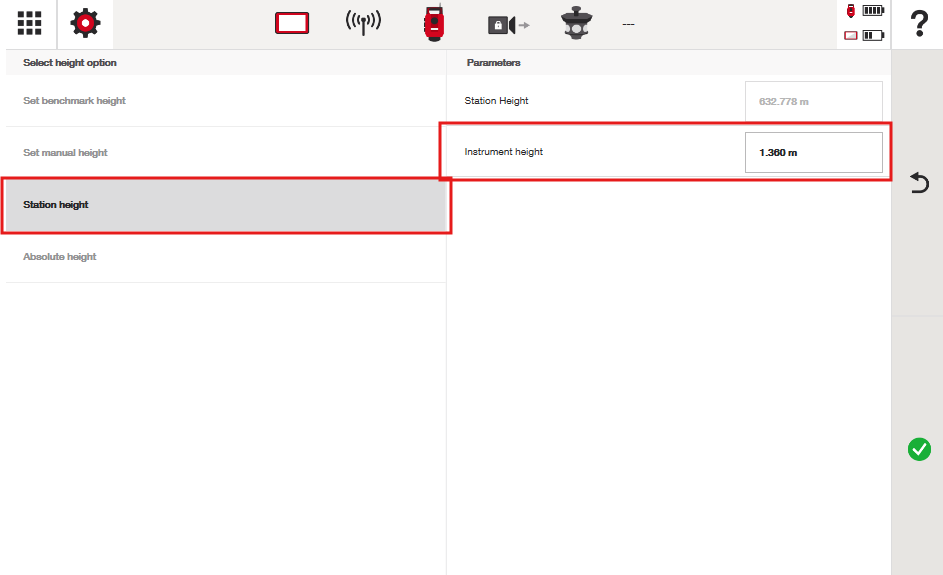

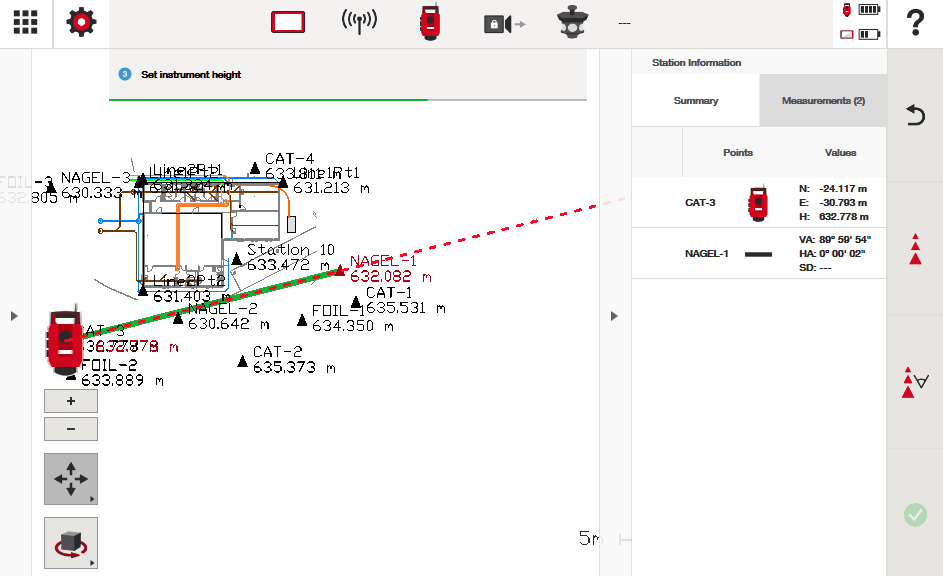

Então, você notará que é levado automaticamente para a tela "Altura da Estação", onde a única opção é definir a "altura do instrumento". Isso porque a estação total está assumindo a altura do ponto que usamos durante a estação (632,778m).

Altura do instrumento é simplesmente a distância do chão onde o ponto em que você está está localizado até o centro do telescópio, que é indicado por uma mira cruzada na sua unidade principal. É importante indicar essa distância para que a estação total saiba quão alto seu telescópio está acima do ponto de coordenada, possibilitando medições precisas de altura conforme você trabalha.

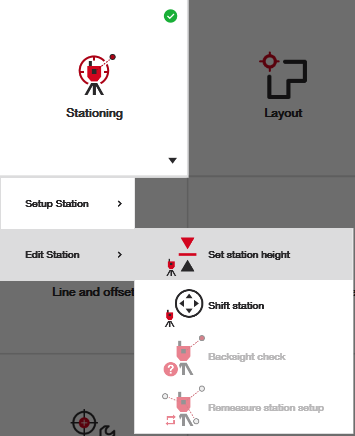

Você pode sempre voltar depois e editar a altura da estação indo para a tela inicial. As outras opções de altura de referência estarão disponíveis para você quando fizer isso.
