Estação de Linha sobre Ponto - Como Fazer

Propósito da Estação de Linha sobre Ponto

Este método de estação é muito semelhante ao método de estação "Linha de Referência", mas pode ser realizado fazendo com que a estação total represente a coordenada inicial 0,0 do sistema de coordenadas do seu projeto. Por favor, veja este link para mais informações sobre a estação de linha de referência, que explica este processo de estação com mais detalhes.

Observe que você precisa ter um projeto em branco como seu projeto ativo para usar este método de estação. A intenção é que, após a estação, você comece a executar o layout de linha como sua aplicação. Veja este link para aprender mais sobre layout de linha.

Como Fazer Passo 1:

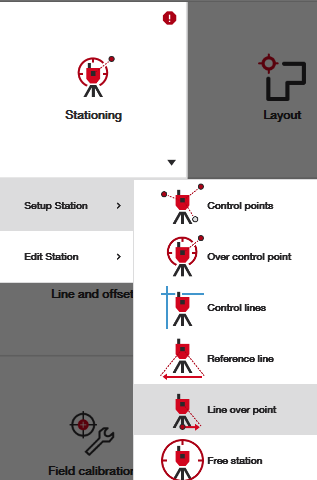

Abra o processo de estação Linha sobre Ponto no menu de estação da tela inicial:

Como Fazer Passo 2: Configure sua Ferramenta no Ponto de Início Desejado

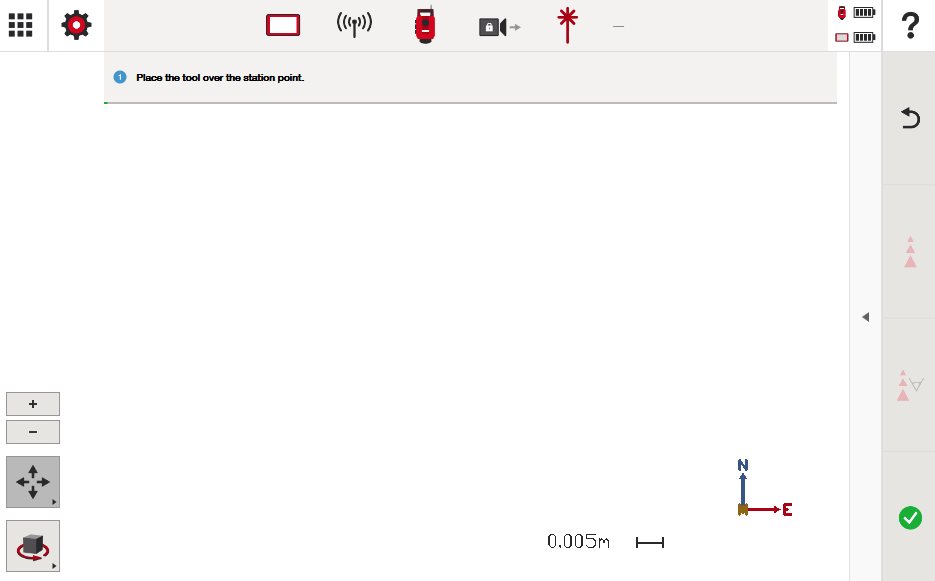

Certifique-se de que sua estação total esteja posicionada sobre o ponto que você deseja representar como 0,0 do seu projeto e pressione a marca de verificação verde:

Como Fazer Passo 3: Meça seu Segundo Ponto

Pressione "medir distância e ângulo" ou "medir ângulo". Ambas as opções são descritas abaixo:

Medir Distância + Ângulo:

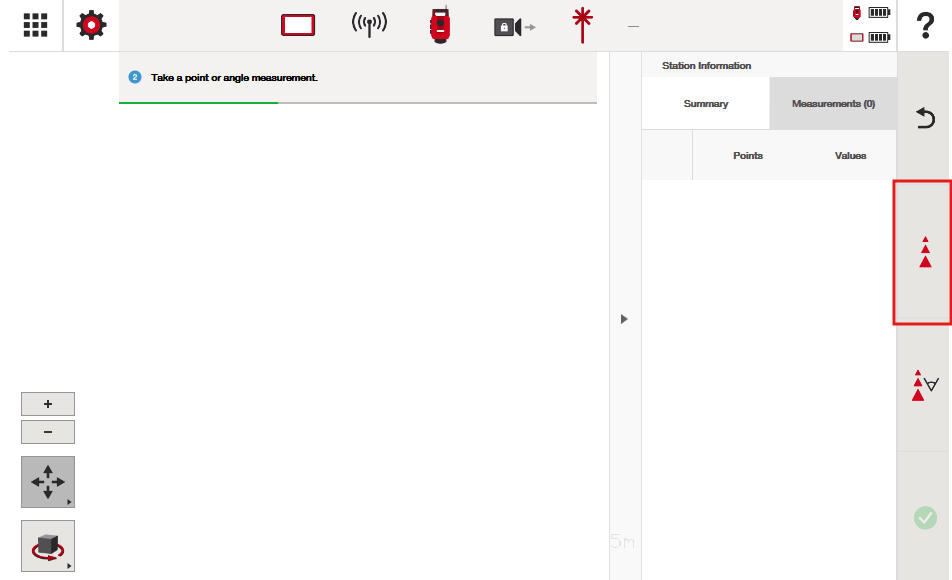

Clique nos triângulos vermelhos no lado direito para medir tanto o ângulo quanto a distância.

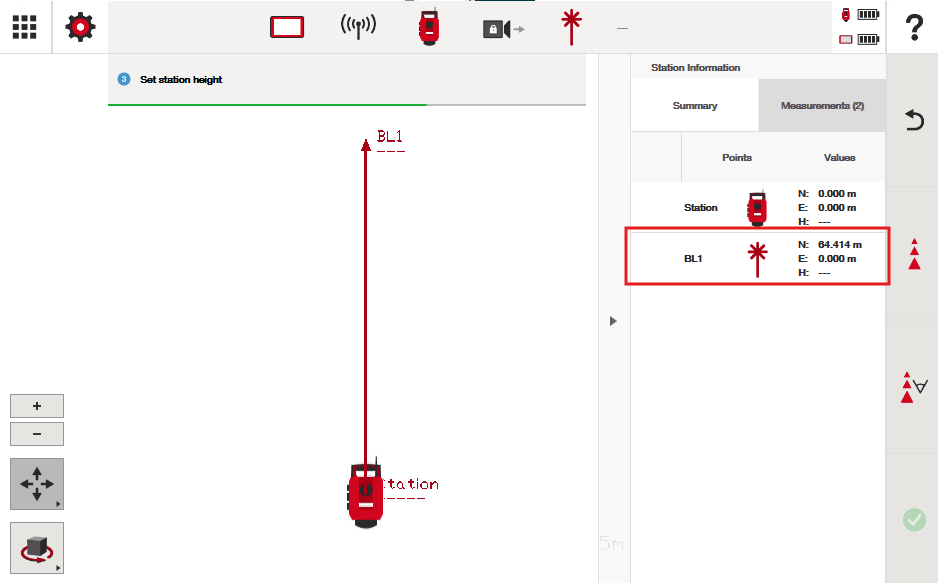

Será indicado um ponto BL1, cuja localização "norte" mostra a distância que você mediu. Note que você está estabelecendo o sistema de coordenadas do seu projeto.

Medir Apenas o Ângulo:

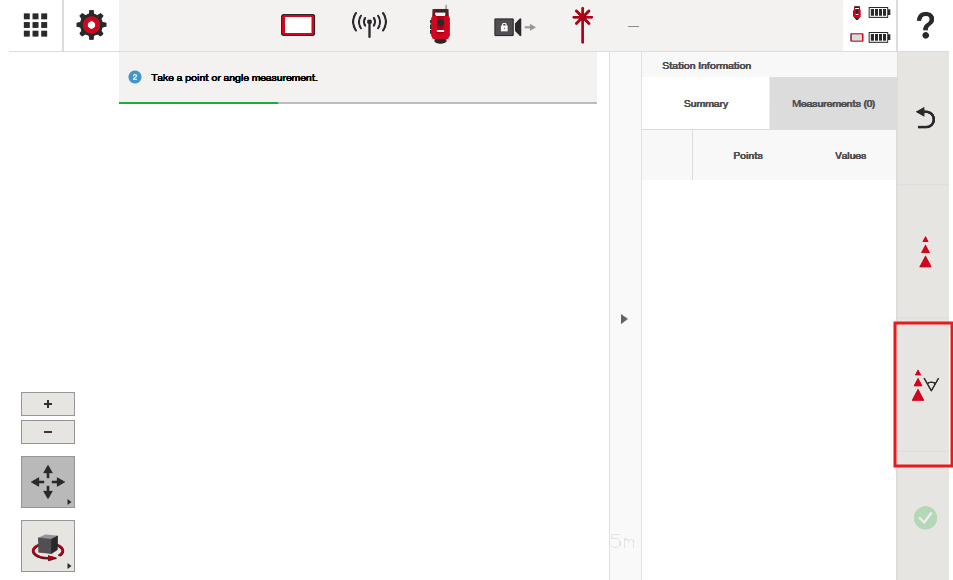

Pressione os 3 triângulos vermelhos à direita com o ícone de ângulo para estabelecer apenas o ângulo ou orientação da sua unidade principal.

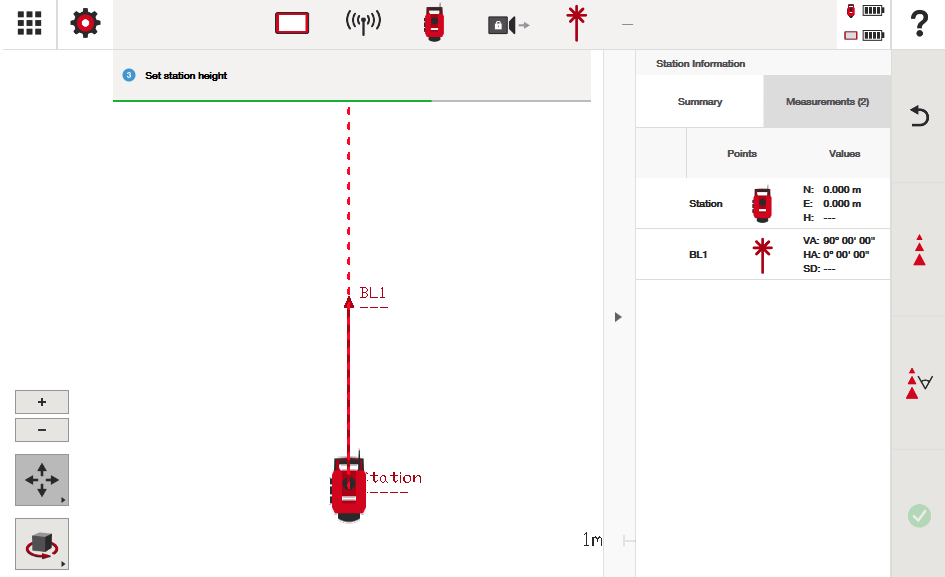

O ângulo medido será determinado como a direção "norte" do seu projeto.

Como Fazer Passo 4: Definir Altura da Estação (opcional)

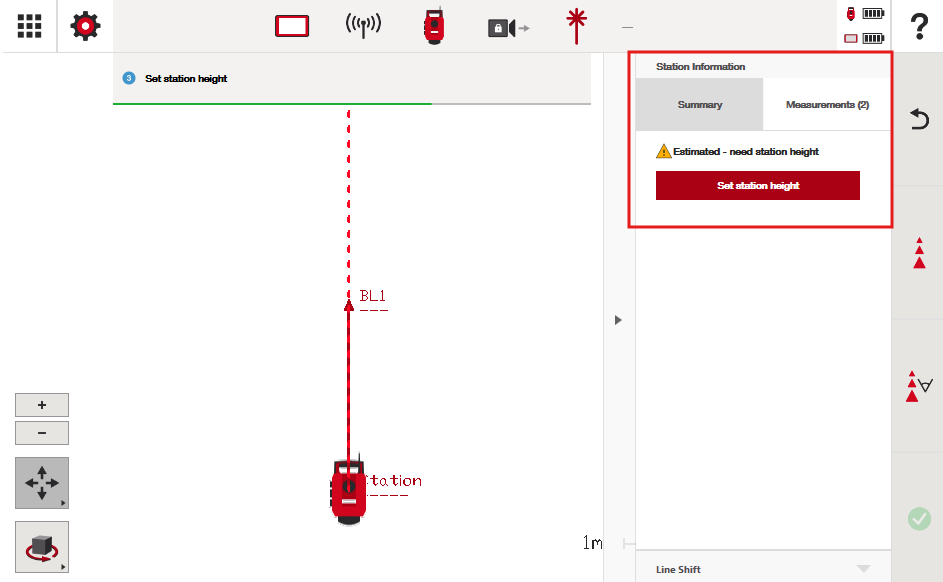

Proceda para definir a altura da estação. Veja este artigo para mais informações sobre como fazer isso. Desative as alturas nas configurações se as alturas não forem pertinentes.

Para dúvidas sobre deslocamento de linha, por favor veja o artigo estação de linha de referência, onde isso é abordado.
