Importação e Exportação de Pontos: Como Fazer

Como Importar Pontos de Controle - Demonstração

Como Importar Pontos de Layout - Demonstração

Como Exportar Pontos - Demonstração

O que são "pontos" no HCL?

Existem muitos tipos diferentes de pontos que podem ser armazenados dentro de um arquivo de projeto HCL (conhecido como HPL30): Pontos de Controle, Pontos de Layout, Pontos Medidos, Pontos Estacados e Pontos de Estação.

Pontos de Controle: Pontos usados para posicionar uma ferramenta, como visto em este artigo.

Pontos de Layout: Pontos que podem ser distribuídos em localizações específicas de coordenadas, conforme descrito em este artigo.

Pontos Medidos: Pontos que foram medidos (em vez de distribuídos) pela unidade principal após o posicionamento, conforme descrito em este artigo.

Pontos Estacados: Pontos de layout que foram estacados, ou registrados, na localização exata onde foram distribuídos, conforme explicado no artigo sobre pontos de layout mencionado acima.

Pontos de Estação: Locais onde sua estação estabeleceu sua localização de coordenadas após o posicionamento, conforme discutido em este artigo.

Quando você está importando pontos para um projeto pela primeira vez, os únicos pontos que você tecnicamente pode importar são "Pontos de Layout" e "Pontos de Controle". A razão para isso é porque esses são os únicos tipos de ponto relevantes para novos projetos - todos os outros tipos de pontos têm a ver com pontos que são criados após a ferramenta ter sido usada para medir.

Observe que você pode sempre editar sua lista de pontos após importá-la diretamente no tablet.

Em que tipo de arquivo os pontos são armazenados?

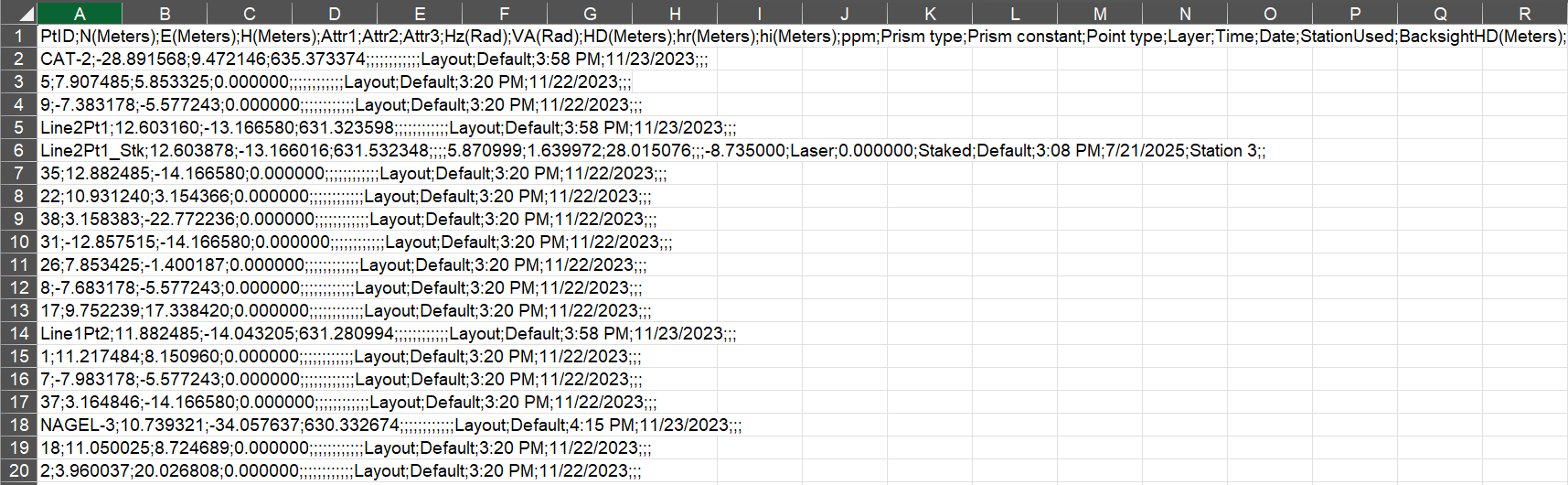

Arquivos de pontos, quando importados ou exportados isoladamente, são armazenados como arquivos csv ou txt. Se você não está familiarizado com esse tipo de arquivo para armazenar informações, ele parecerá um pouco estranho no começo. Abaixo está uma captura de tela de um exemplo de como esse arquivo se apresenta quando aberto:

Se você conseguir ler a primeira linha de um arquivo CSV, notará que existem categorias que explicam o tipo de dado apresentado, e cada valor é separado por algum tipo de pontuação (neste caso, um ";"). O dado mais importante de um arquivo de ponto é o Nome do Ponto (PtID), e os valores de coordenadas desse ponto (coordenada Leste, coordenada Norte e coordenada de Altura).

Todas as outras informações no arquivo CSV dos seus pontos são informações extras que podem ser úteis, mas normalmente, as informações de coordenadas são as mais cruciais.

Como importar pontos para um projeto?

Você pode importar pontos como "Pontos de Controle" ou "Pontos de Layout", e a ferramenta simplesmente precisa de um arquivo csv/txt formatado padrão para isso. Além do nome do ponto e das coordenadas, se o arquivo csv/txt foi exportado de um software Hilti, atributos do ponto (se aplicáveis) serão importados e, se importar pontos de controle, a altura do bastão e informações do tipo de prisma podem ser importadas. Qualquer outra informação que possa estar no CSV será desconsiderada durante a importação.

Além disso, o software registrará a data e hora em que os pontos foram importados/criados para sua referência em relatórios.

Para uma importação limpa de pontos, recomenda-se revisar seu arquivo de pontos e verificar se cada ponto tem um nome único. Embora o software possa detectar pontos com nomes duplicados, você ainda pode encontrar erros.

A seguir, revisaremos como formatar seu arquivo de importação, depois como importar pontos de layout, seguido pelos pontos de controle.

Como importar Passo 1: Obter o formato correto para seu arquivo de pontos

O arquivo csv/txt padrão da indústria é formatado assim:

"NOME DO PONTO;Coordenada N;Coordenada E;Coordenada H"

Embora o exemplo acima use um ponto e vírgula (";") como separador de pontuação para os meus valores, você pode usar o separador de sua escolha.

Como importar Passo 2: Abrir o projeto

Selecione o projeto do qual você gostaria de importar seus pontos na tela de projetos:

Como importar Passo 3: Opção Importar Pontos de Layout

Se estiver importando pontos de layout, abra o projeto para mostrar os trabalhos listados nele. Então, simplesmente clique na caixa que representa os pontos de layout do trabalho para o qual você precisa importar os pontos:

Indique que você pretende importar pontos para esse trabalho:

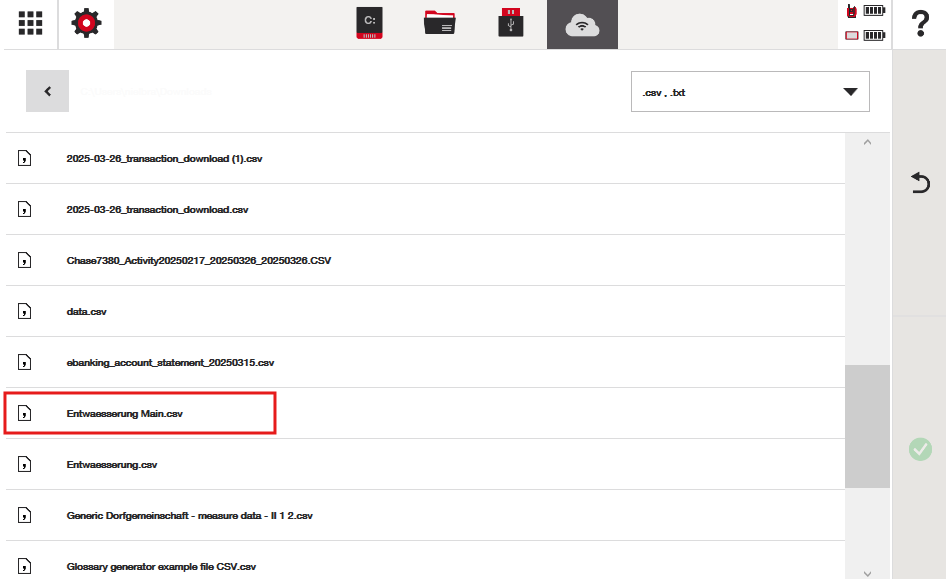

Encontre o arquivo no caminho necessário e pressione o ícone verde de confirmação:

Como importar Passo 4: Selecionar o formato correto do seu arquivo

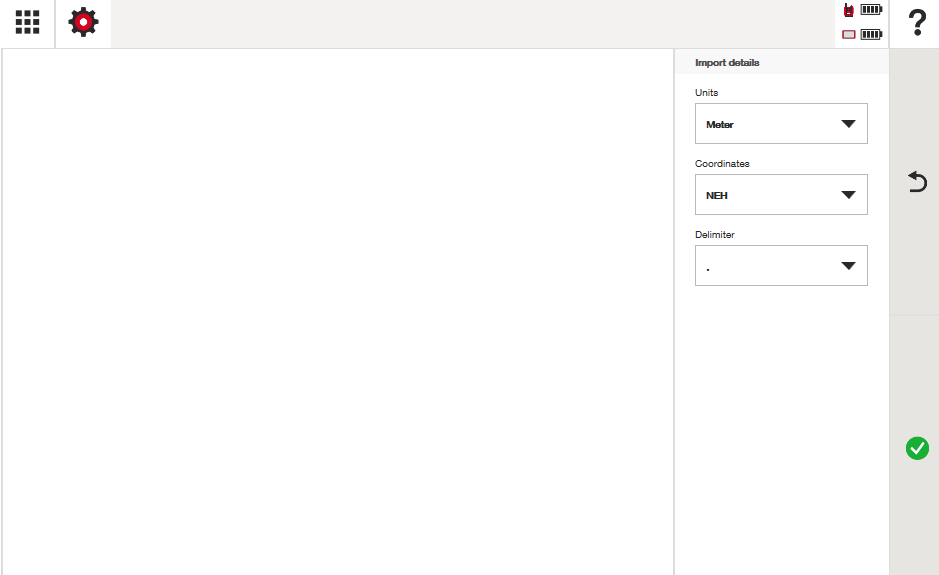

O software tentará analisar os dados que você está importando e identificar as unidades que estão sendo usadas e a ordem das coordenadas que você colocou nos seus pontos. Você pode sempre ajustar ou alterar essas opções para o formato correto na janela "Detalhes da importação" no lado direito da tela:

Se algo estiver errado com a formatação que você selecionou, aparecerá uma mensagem de erro. Geralmente, simplesmente mudar o delimitador (ou separador) dos seus dados pode ajudar a corrigir esse erro:

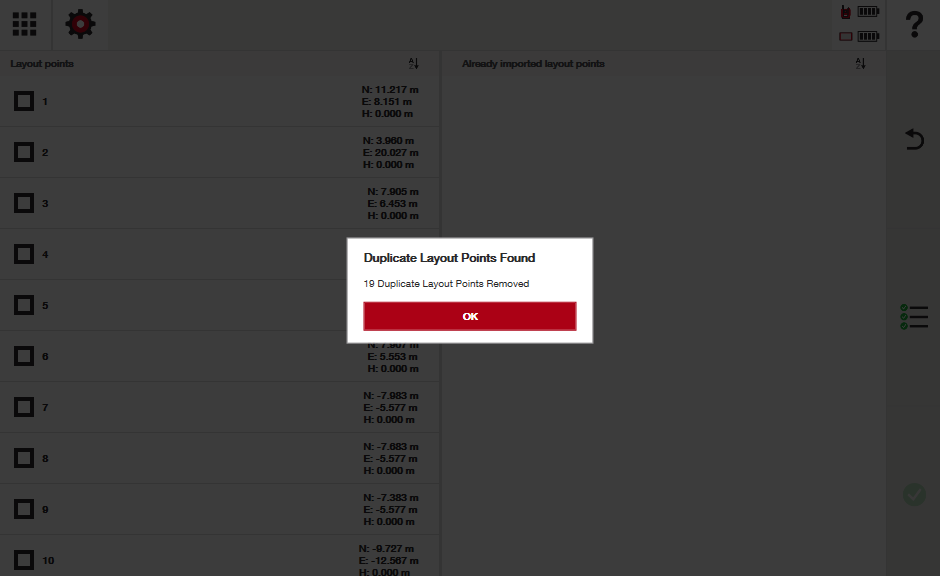

Se o software identificar que há pontos no csv que são duplicados em nome e coordenada, ele removerá os duplicados e notificará você. Observe que é altamente recomendável revisar sua lista de pontos antes da importação para remover ou alterar pontos que tenham o mesmo nome. Isso ajuda a tornar o processo de importação mais fluido e elimina potenciais erros:

Se o software notar que existem pontos que já existem em seu trabalho com o mesmo nome, ele perguntará como você deseja proceder, se manter o ponto antigo ou substituí-lo pelo novo:

Uma vez concluída a importação, você verá uma mensagem explicando que foi bem-sucedida:

Como importar Passo 5: Opção Importar Pontos de Controle

Se estiver importando pontos de controle, simplesmente clique na caixa que representa os pontos de controle na tela inicial do projeto:

O processo de importação de pontos de controle difere do de pontos de layout?

Sim - mas apenas ligeiramente. Ao importar pontos de controle, você pode importar as informações do prisma e da altura do bastão de um arquivo csv/txt que foi exportado de um software Hilti. Você também será convidado a editar os detalhes do prisma por ponto antes de finalizar a importação.

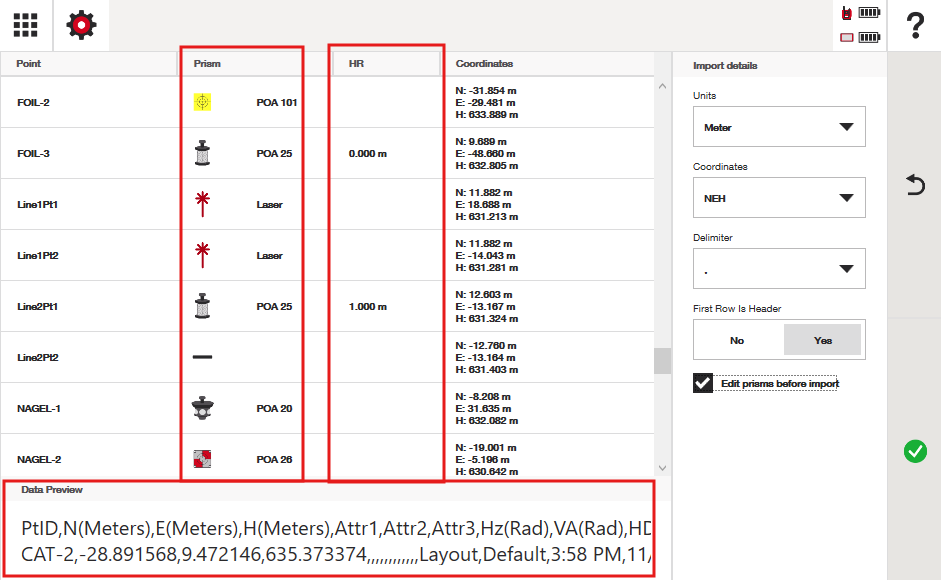

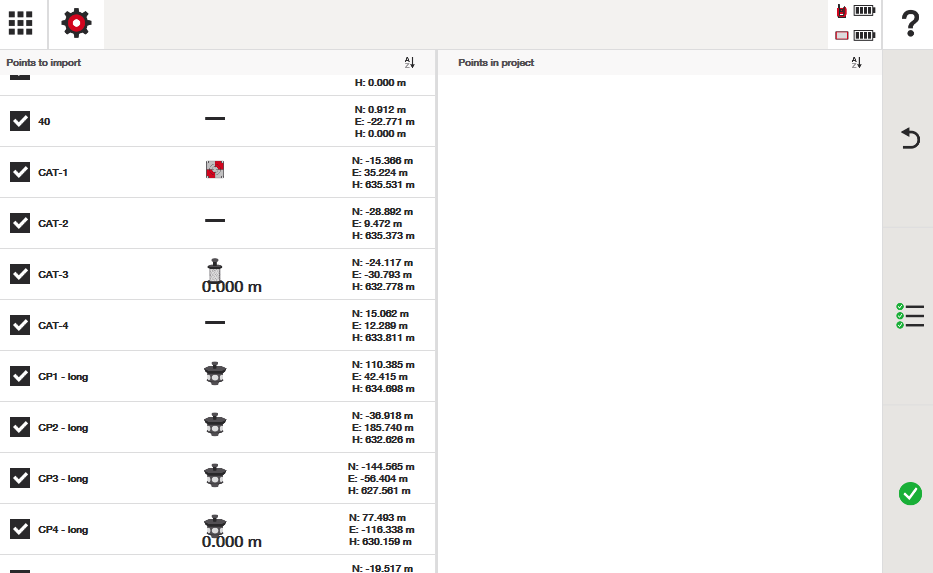

Note como a tela de importação de pontos de controle mostra mais dados: tipo de prisma, altura do bastão e uma pré-visualização de todos os dados do seu arquivo csv/txt:

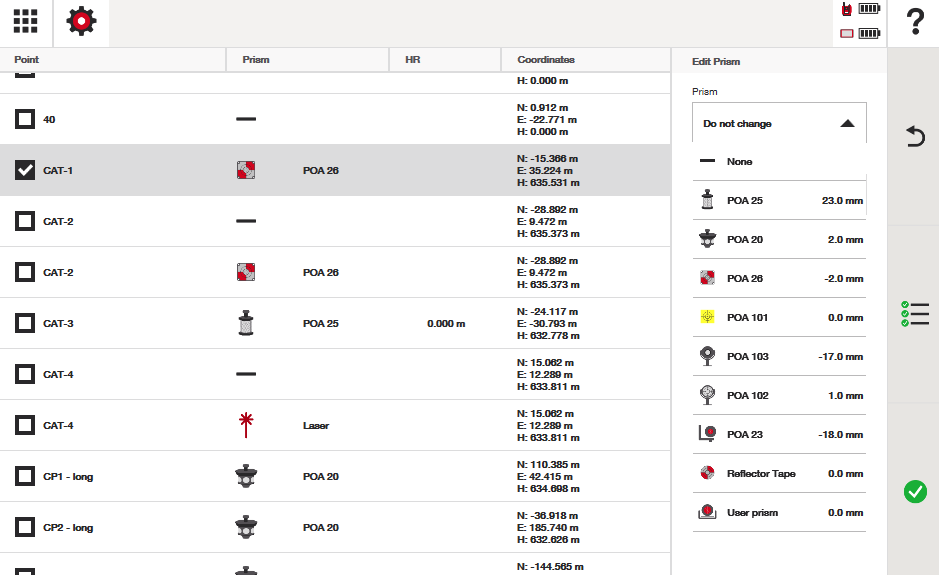

Com a opção "editar prismas antes da importação" ativada, posso ajustar qualquer informação que precisar também:

Uma vez terminado de editar, pressione o ícone verde de confirmação para sair do menu de edição do prisma. O processo de importação de pontos é então o mesmo que para pontos de layout acima, mas você verá os prismas e a Altura do Bastão na tela que se aplicam aos pontos também:

E se aparecer uma mensagem de "erro ao abrir trabalho" após a importação dos pontos?

Se você receber um erro indicando que o trabalho não pode ser aberto após importar seus pontos, provavelmente é porque há um ponto que tem o mesmo nome que outro, mas uma coordenada diferente. Volte para sua lista de pontos e observe seus pontos, ordenados pelo nome do ponto. Exclua ou altere pontos com nomes duplicados, se houver, especialmente se notar que eles têm o mesmo nome mas coordenadas diferentes. O software pode ter perdido pontos duplicados se o ponto tinha o mesmo nome que outro mas uma coordenada diferente, o que causará erro.

Quanta informação do arquivo CSV/TXT é importada além das coordenadas?

Se você estiver importando um arquivo csv/txt que foi exportado de um software baseado na Hilti, você também poderá recuperar informações de atributos do ponto, se aplicável, para seus pontos. Além disso, somente ao importar pontos de controle será possível também importar informações da altura do bastão e do prisma por ponto. Note que informações do prisma e altura do bastão não serão importadas através da importação de pontos de layout.

Como exportar pontos de um projeto?

Vá ao menu do seu projeto e selecione o projeto do qual você gostaria de exportar pontos:

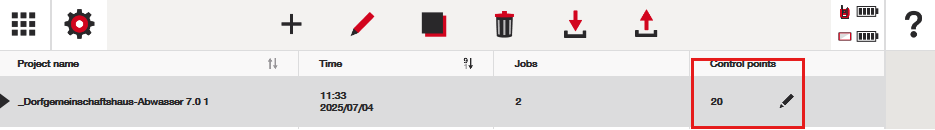

A partir daqui, você pode tocar na área onde diz "pontos de controle" e exportar simplesmente os pontos de controle de um projeto:

Ou, você pode exportar pontos de um determinado trabalho dentro de um projeto:

Ao tocar na coluna de pontos de layout no menu do trabalho, você verá a opção para determinar quais pontos gostaria de exportar, e mostrará quantos de cada tipo de ponto estão disponíveis nesse trabalho para exportação:

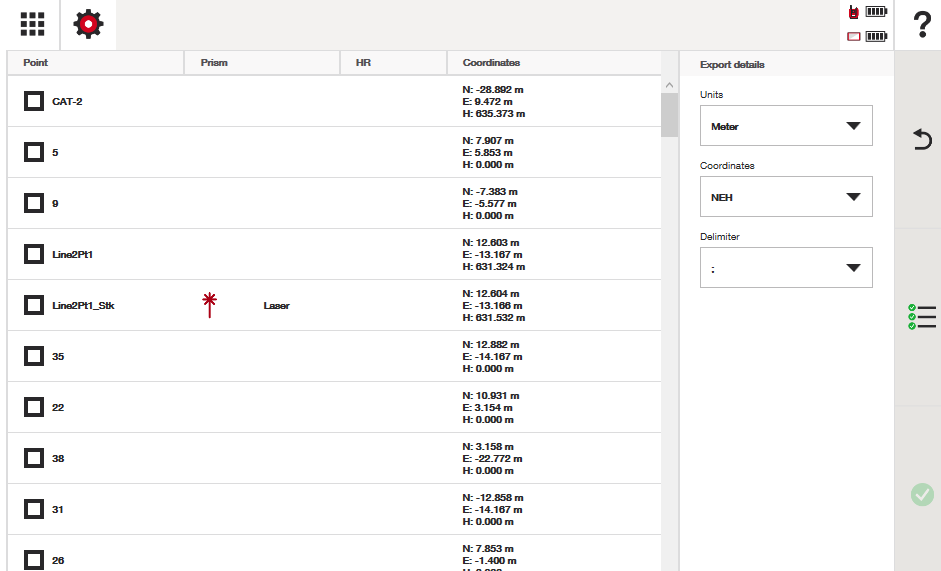

Após prosseguir, você terá mais uma janela para esclarecer quais pontos gostaria de exportar, bem como esclarecer como o arquivo csv/txt ficará: em quais UNIDADES você gostaria que os pontos fossem exibidos, qual ORDEM DE COORDENADAS você deseja para os valores dos pontos, e qual DELIMITADOR (SEPARADOR) gostaria de usar para seus valores:

Você pode selecionar os pontos que deseja um a um, ou usar o botão "selecionar tudo" no lado direito da tela.

Uma vez que os pontos são exportados, eles serão salvos como um arquivo CSV.

Quais dados são exportados no arquivo CSV ou TXT dos dados dos pontos?

Quando você abre um CSV dos seus dados de pontos, verá que muitas informações são salvas por ponto, todas elas podendo ser muito úteis para você ao revisar seu projeto e o que foi medido ou distribuído.

PtID: o nome do ponto que foi exportado
Coordenadas N,E,H: as informações de coordenadas de onde o ponto foi localizado
Atributos 1-4: os atributos anexados ao ponto, se houver. Estes são inseridos manualmente pelo usuário final.
"Hz e VA" (Rad): os ângulos registrados da unidade principal, medidos em radianos, quando um ponto foi medido ou estacado. Radianos são usados aqui na exportação de dados pois é tipicamente mais fácil integrar informações em radianos, se necessário, em outros softwares.
HD (Distância Horizontal): distância horizontal exata da estação total até o ponto que foi estacado ou medido. HD não considera inclinação, apenas a distância horizontal 2D.
HR (Altura do Bastão): a altura da haste do prisma digitada manualmente pelo usuário (se aplicável) quando um ponto foi medido ou estacado.
HI (Altura do Instrumento): a altura da estação total digitada manualmente pelo usuário (se aplicável) quando um ponto foi medido ou estacado. Isso é algo que só seria visto se uma altura de estação foi digitada durante a configuração da estação.
PPM (Partes por Milhão): o ppm ajustado manualmente pelo usuário final nas configurações PPM da ferramenta - um número que ajusta erros causados por condições ambientais.
Tipo de Prisma: o tipo de prisma usado pelo usuário quando um ponto foi estacado ou registrado
Constante do Prisma: a constante do prisma que estava sendo usada no momento da medição. Lembre-se, cada prisma tem algum tipo de constante para ajudar a estação total a calcular o centro do prisma após conectá-lo.
Tipo de Ponto: um indicador de que tipo de ponto é (estacado, layout, controle, estação ou medido)
Camada: a camada CAD na qual o ponto está salvo. Isso permite ao usuário final identificar ou filtrar pontos relevantes do csv.
Hora: a hora do dia em que o ponto foi salvo
Data: a data em que o ponto foi salvo. Nota - hora e data ajudam a rastrear produtividade ou garantir que o trabalho foi concluído em/por determinado horário (para resolução de conflitos)
EstaçãoUsada: o número da estação que foi usada para medir ou estacar o ponto. Isso ajuda na correção de erros ou solução de problemas, como notar certos pontos sendo medidos com precisão versus imprecisão e qual estação foi usada entre os dois. É recomendável manter "pontos de estação" usados ao longo do seu projeto, pois se você excluir pontos de estação, essa informação de posicionamento será perdida para os pontos que foram medidos com ela. Você não poderá ver, por exemplo, qual estação foi usada para medir certos pontos.
BacksightHD: A distância de retorno ao primeiro ponto de controle usado durante o posicionamento. Note que a qualquer momento você pode verificar qualquer ponto de controle armazenado no seu arquivo de pontos como uma verificação de backsight simplesmente realizando uma "verificação de backsight."
