Transferência de Altura: Como Usar

O aplicativo "Transferência de Altura" foi desenvolvido para ser usado para identificar rapidamente alturas de objetos e superfícies em todo o seu canteiro de obras. Ele permitirá que você ajuste rapidamente com base nas medições de altura que você vê a partir do seu marco de referência escolhido.

Para usá-lo, basta pressionar o botão de medição no lado direito e navegar até o deslocamento de altura solicitado. Se você precisar de mais instruções, veja abaixo.

Este aplicativo pode ser usado mesmo se sua ferramenta não estiver estacionada. Isso significa que você não precisa estacionar com pontos de controle para usá-lo. No entanto, o recurso de "altura absoluta" dentro do aplicativo Transferência de Altura não estará disponível a menos que a ferramenta tenha sido estacionada com coordenadas e sua altura de estação tenha sido calculada.

Demonstração do Aplicativo Transferência de Altura

Transferência de Altura: Usando a Aba "Deslocamento"

Quando a transferência de altura é aberta, provavelmente abrirá automaticamente a opção "deslocamento" no lado direito da tela.

Isso convida você a girar a ferramenta para uma superfície onde você poderá então 1) medir um marco de referência pressionando o botão vermelho de medição, e então 2) observar os resultados de desvio em relação a esse marco conforme você mede outras localizações no seu canteiro de obras.

Exemplo:

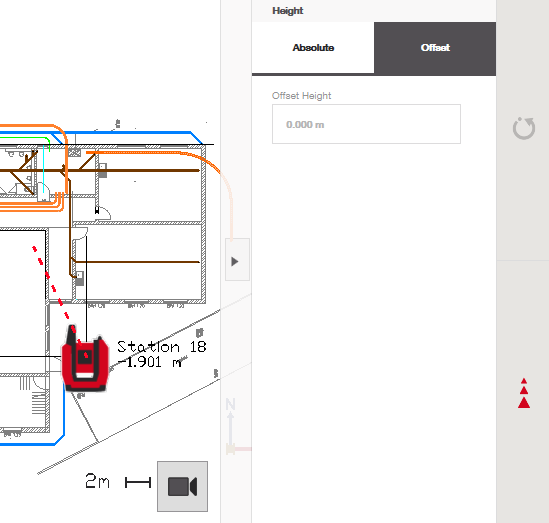

Eu meço um determinado marco no meu canteiro de obras pressionando o botão vermelho de medição:

Em seguida, digito o deslocamento a partir dessa altura que gostaria de alcançar:

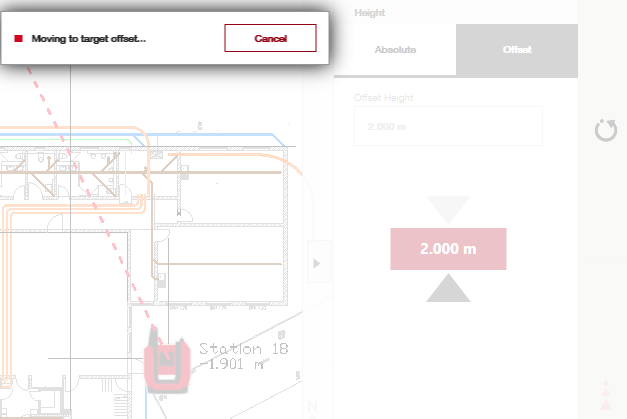

A ferramenta então tenta mover-se para esse deslocamento de altura em sua posição angular atual:

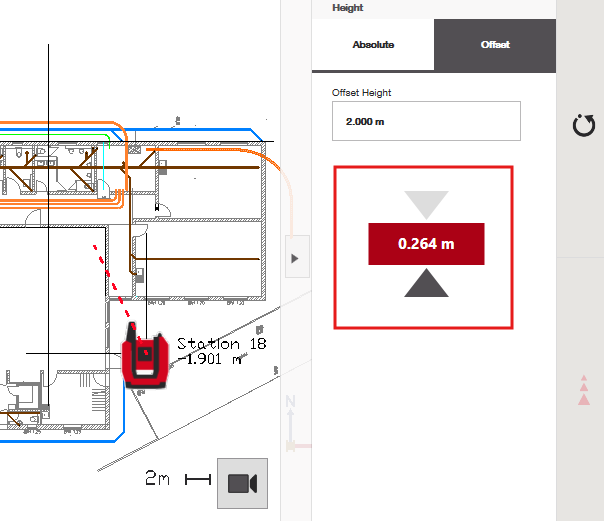

A ferramenta também pode ser movida manualmente via a câmera ou rastreando um prisma, e ela acompanhará em tempo real o quão próxima está da localização de altura de deslocamento designada:

Transferência de Altura: Usando a Aba "Absoluto"

Esta aba refere-se à altura da estação que você já estabeleceu durante o processo de estacionar. Veja este artigo se precisar de ajuda para estacionar a ferramenta com alturas.

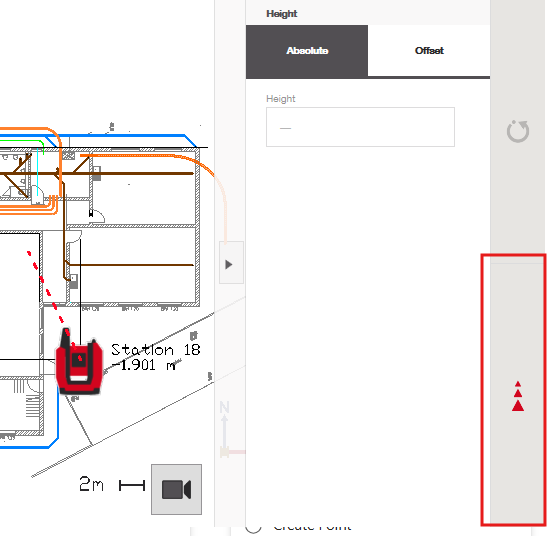

Quando você encontrar um local no seu canteiro de obras que gostaria de comparar com a altura do marco já estabelecida durante o estacionamento, basta pressionar o botão vermelho de medição:

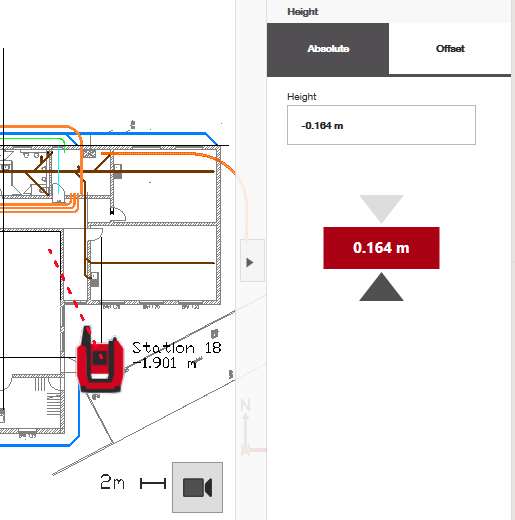

Após isso, o software indicará imediatamente a direção (para cima ou para baixo) que você precisa seguir para chegar à localização de altura desejada em comparação com o marco:

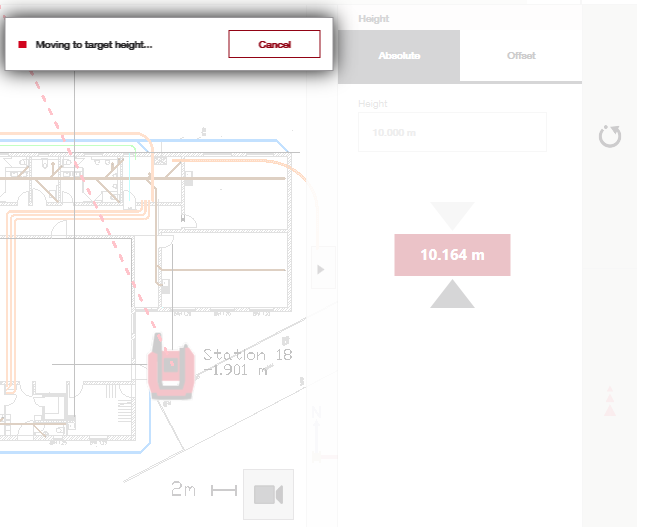

Você também pode digitar um deslocamento em relação à altura do seu marco, onde a ferramenta funcionará da mesma forma que na aba "deslocamento" para navegar até a altura de deslocamento solicitada:
