Camadas - Como Fazer

O aplicativo Camadas controla quais camadas do aplicativo HCL e quais camadas do desenho CAD estão visíveis na visualização. As camadas podem ser ativadas ou desativadas para focar nas informações relevantes para a tarefa atual.

Como Usar o Aplicativo Camadas?

Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.
Abrir Aplicativo: Seja pela tela inicial ou pelo menu lateral na visualização CAD.
- Se você não tiver o aplicativo 'Camadas' na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.
Escolha a categoria de Camada: A categoria da camada controla qual tipo de informação é exibida na visualização CAD. No lado direito da tela, selecione a categoria que melhor se adapta à tarefa atual.
- Camadas Hilti: Contêm pontos de controle adicionados e pontos de layout criados dentro do aplicativo. Isso também inclui qualquer linha que você tenha criado dentro do aplicativo HCL.
- Camadas CAD: Contêm elementos que se originam do desenho CAD importado. Você só poderá ativar ou desativar essas camadas, em vez de excluir ou editar. O HCL não permitirá modificações no design original importado para reduzir possíveis erros ou enganos.
Gerenciar Camadas: As opções de gerenciamento de camadas estão disponíveis apenas para camadas de pontos Hilti e permitem controle sobre como os pontos são organizados.
- Ícone de mais: Adicione camadas adicionais para pontos.
- Botão Editar: Modifique as propriedades da camada selecionada.
- Botão Excluir: Remova a camada selecionada do projeto.
Selecionar Camadas para Visualizar: A visibilidade das camadas determina quais informações são mostradas na visualização atual.
- Use o ícone olho para mostrar ou ocultar camadas individuais.
- Camadas ocultas permanecem disponíveis e podem ser reativadas a qualquer momento.

Ícone de atalho do aplicativo 'Camadas':

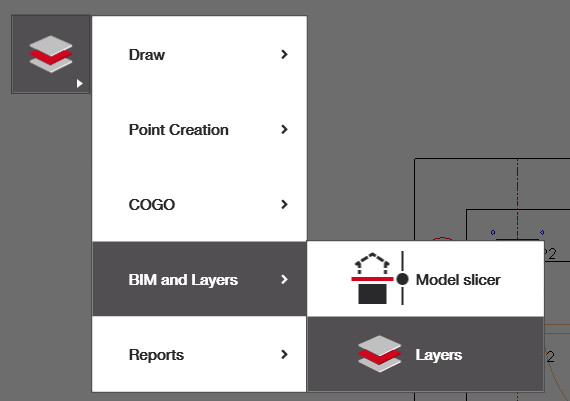

Selecionando o aplicativo Camadas no menu lateral na visualização CAD:

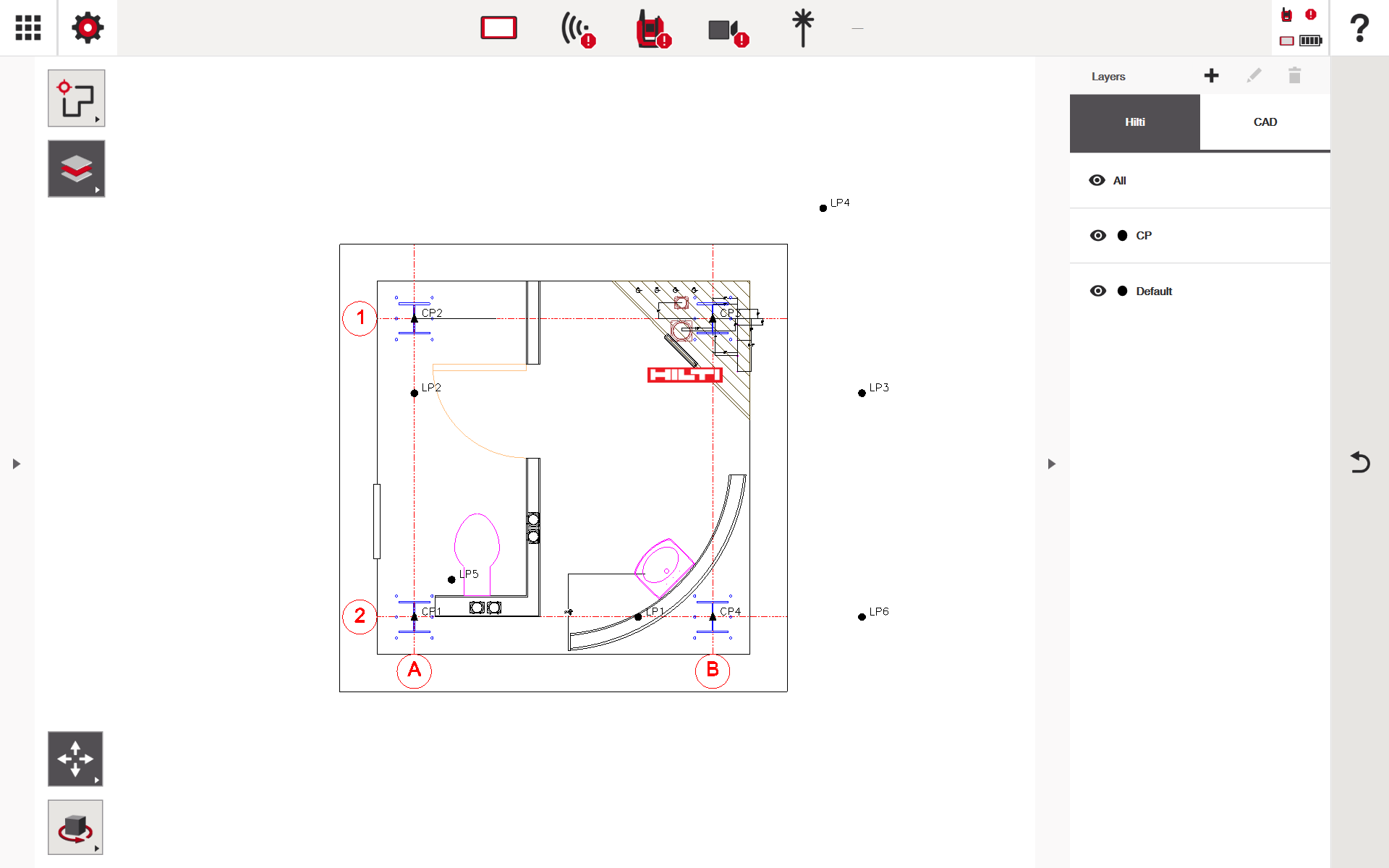

Visualização CAD exibida após a seleção do aplicativo Camadas:

Gerenciando suas Camadas

Na janela Camadas, você verá as opções para adicionar, editar ou excluir camadas. Lembre-se, essas opções aplicam-se apenas às camadas Hilti. As camadas originais do CAD não podem ser editadas, apenas ativadas ou desativadas na visualização.

Ao adicionar ou editar camadas, a seguinte janela aparecerá:

Por favor, nomeie a camada conforme necessário e selecione a cor que deseja que a camada apareça.

Notas importantes para trabalhar com a Aba de Camadas Hilti:

Cor da Camada: No momento da redação, a cor da camada ainda não altera as cores dos pontos ou linhas no seu desenho. Pode, no entanto, afetar as cores de linhas importadas do software desktop da Hilti, PLO, se este tiver sido usado. Lançamentos futuros permitirão que as cores sejam usadas mais amplamente com pontos e linhas criados no tablet.
Trabalho de Linha: Quando o trabalho de linha é criado dentro do aplicativo HCL (como pelo aplicativo de desenhar linha), ele será atribuído por padrão à camada "Padrão" da Hilti e não poderá ser alterado. Lançamentos futuros permitirão que o trabalho de linha seja criado em camadas específicas, se necessário.
Camada Padrão: A camada Padrão da Hilti não pode ser editada ou excluída. A cor deve permanecer preta e o nome deve permanecer "default".
Excluindo Camadas: Para excluir uma camada, você deve garantir que todo o trabalho semelhante (se aplicável) e pontos tenham sido removidos dela antes. Você pode alterar as camadas dos seus pontos usando a opção editar lista de pontos, ou pode usar o aplicativo de exclusão se for mais conveniente.

Exemplos de Como as Camadas Funcionam com Pontos (Camadas Hilti)

As camadas de pontos Hilti são mais eficazes quando usadas como ferramenta de organização e fluxo de trabalho. Ao separar pontos de layout em camadas lógicas, grandes projetos com centenas de pontos se tornam mais fáceis de gerenciar, revisar e marcar no campo. Para editar as camadas nas quais seus pontos estarão, consulte as opções de edição de pontos.

Exemplo 1: Organização de Camadas Baseada em Disciplinas

Camadas podem ser criadas com base na disciplina ou ramo para separar claramente o escopo.

MEP – Hidráulica
MEP – Elétrica
MEP – HVAC
Estrutural / Ancoragens
Pontos de Referência Arquitetônicos

Essa abordagem permite que os diferentes ramos sejam exibidos ou ocultados conforme necessário, reduzindo a desordem visual e minimizando o risco de marcar pontos incorretos.

Exemplo 2: Camadas de Layout Baseadas em Fases

Para projetos realizados em etapas, as camadas podem refletir as fases da construção.

Fase 1 – Subterrâneo
Fase 2 – Inserções na Laje
Fase 3 – Suportes Aéreos
Fase 4 – Equipamento Final

Apenas a camada da fase relevante é ativada durante o layout, ajudando as equipes a focar no trabalho atual sem distração de pontos futuros ou já concluídos.

Exemplo 3: Camadas Baseadas em Andar ou Zona

Em projetos de vários níveis ou com grande área, as camadas podem ser organizadas por localização.

Nível 1 – Ala Leste
Nível 1 – Ala Oeste
Nível 2 – Sala Mecânica
Telhado – Bases de Equipamentos

Isso facilita isolar pontos de layout para um andar ou área específica enquanto se trabalha no local.

Exemplo 4: Separação por Tipo de Ponto

Camadas podem ser criadas com base no tipo de ponto de layout para apoiar diferentes tarefas de instalação.

Pontos de Suporte
Locais de Mangas
Placas Embutidas
Centros de Equipamentos

Separar os tipos de ponto reduz confusão e ajuda as equipes a identificar rapidamente apenas os pontos relevantes para a atividade de instalação atual.

Exemplos de Como as Camadas Funcionam com Camadas CAD

As camadas CAD são usadas exclusivamente para controle de visibilidade e não podem ser editadas ou excluídas. São mais eficazes para isolar informações de referência.

Exemplo 1: Controle de Fundo

Desative camadas de acabamentos arquitetônicos ou móveis para manter a visualização limpa.
Ative apenas grades estruturais e paredes principais durante o layout.

Exemplo 2: Visualizações de Coordenação

Ative camadas CAD de dutos HVAC enquanto verifica pontos de suporte.
Desative sistemas não relacionados para melhorar a clareza em áreas congestionadas.

Exemplo 3: Verificações Temporárias de Referência

Ative uma camada CAD para verificar alinhamento ou espaçamento.
Desative-a novamente assim que a confiança no layout for estabelecida.
