O que é "Medida de Canto" em "Medir e Registrar"?

Cantos e bordas afiadas não são alvos confiáveis para o laser:

• Parte do feixe do laser atinge uma superfície
• Parte escapa pela borda
• Parte pode refletir de objetos atrás do canto

Isso frequentemente resulta em distâncias curtas, instáveis ou distorcidas ao tentar medir diretamente um canto.

A Medida de Canto evita esse problema separando a forma como a distância e os ângulos são medidos, usando cada medição onde ela é mais confiável.

Como a Medida de Canto Funciona (Explicação Simples)

Em vez de tentar medir tudo no próprio canto, o fluxo de trabalho divide a medição em duas partes:

1. Distância é medida onde o laser funciona melhor
2. Ângulos são medidos onde a precisão de mira funciona melhor

Esses valores são então combinados para calcular uma posição prática 3D do canto.

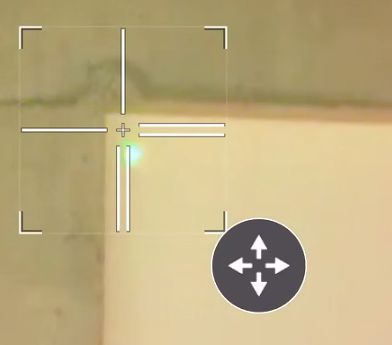

Passo 1: Meça uma Distância Confiável Perto do Canto

Meça um ponto muito próximo do canto.

• Em uma superfície plana:
  Evite bordas lascadas, arredondadas ou irregulares.
• Fornece um retorno limpo do laser:
  O ponto do laser deve estar totalmente visível na superfície plana e fornecer uma medição clara e estável.

Esta medição fornece à ferramenta uma distância de referência confiável, não a localização final do canto.

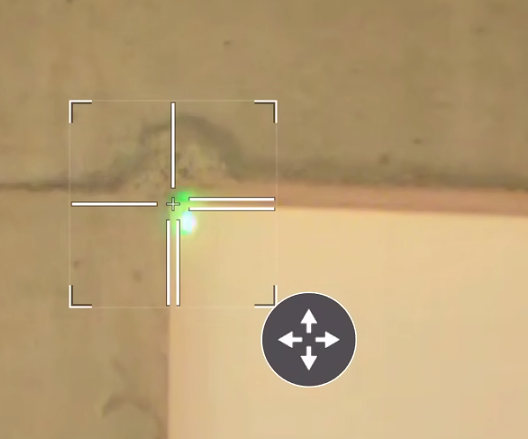

Passo 2: Mire Precisamente no Canto (Apenas Ângulos)

Gire o instrumento e mire visualmente exatamente no canto.

• Nenhuma distância é medida nesta etapa
• O instrumento registra um novo:
  • Ângulo Horizontal (AH)
  • Ângulo Vertical (AV)

A precisão nesta etapa é crítica: identifique cuidadosamente o verdadeiro canto usando o telescópio.

Passo 3: A Ferramenta Combina Distância e Ângulos

O software então:

• Usa a medição de distância do Passo 1
• Usa a medição de ângulo do Passo 2
• Combina-os matematicamente em uma coordenada 3D

Esse ponto combinado é armazenado como a medida de canto confiável.

Melhores práticas ao usar "medida de canto"

1. Meça o mais próximo possível do canto (minimiza erro de deslocamento de distância)
2. Garanta uma superfície limpa e plana (evite bordas lascadas, juntas ou concreto áspero)
3. Mire com muita atenção no canto (erros angulares afetam diretamente a posição)
4. Mantenha distâncias razoáveis (distâncias maiores amplificam erros angulares)
5. Entenda que este é um ponto calculado (altamente útil, mas não precisão de controle topográfico)

Precisão e Limitações Honestamente Apresentadas

A Medida de Canto introduz uma pequena aproximação porque a distância é medida perto do canto, e não diretamente nele. Além disso, o laser normalmente atinge a parede em um ângulo ligeiramente inclinado, e não perfeitamente perpendicular.

A precisão permanece confiável porque:

• A distância de deslocamento do canto é muito pequena
• A precisão angular é extremamente alta
• Erros resultantes nas coordenadas são tipicamente muito pequenos para uso em construção
• Os erros são previsíveis e muito menores do que tentar medir diretamente a borda

Quando as melhores práticas são seguidas, a precisão posicional é de nível construtivo e comparável ao que os usuários já aceitam ao posicionar pontos com uma régua de prisma.

Quando Usar (e Quando Não Usar) a Medida de Canto

Casos Recomendados de Uso

• Layout geral de construção
• Contornos aproximados de edifícios
• Verificação de dimensões gerais
• Cantos inacessíveis ou de difícil alcance
• Produtividade em campo onde a velocidade é mais importante que a precisão extrema

Evite Usar a Medida de Canto Para:

• Levantamentos as-built de alta precisão
• Verificação de tolerâncias rígidas (requisitos em nível de mm)
• Medições legais ou cadastrais
• Geometrias inclinadas, curvas ou irregulares

Nesses casos, métodos mais rigorosos (como mira com prisma ou medições baseadas em escaneamento) podem ser necessários.
