Como realizar uma Calibração de Campo com o PLT 300

Nota - para mais informações sobre o objetivo de uma calibração de campo, consulte este artigo.

PLT 300 - Configuração

Para realizar uma calibração de campo, os seguintes itens devem ser preparados:

Placa de Calibração POA 31: Esta placa de calibração é projetada apenas para uso com o processo de calibração de campo do PLT 300.

Distância e Ângulo: A placa de calibração POA 31 deve ser posicionada entre 45 e 52 metros da unidade principal. Além disso, mantenha o telescópio o mais horizontal possível ao mirar na placa. A orientação recomendada do telescópio é entre 85° e 95°.

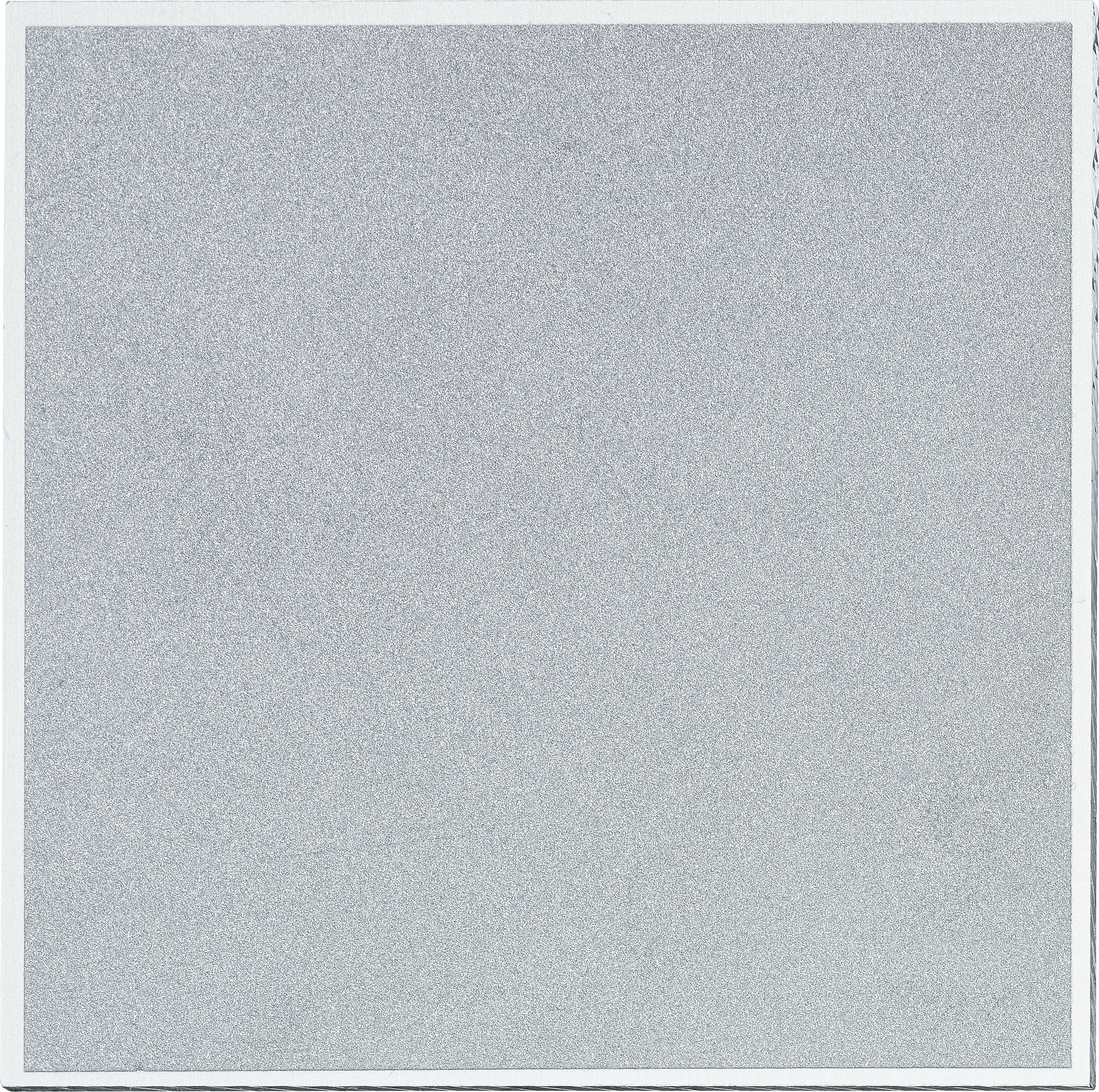

Orientação da Placa de Calibração: Certifique-se de que o lado não rotulado da placa de calibração, o lado com o quadrado cinza mais escuro, esteja voltado para a ferramenta.
Fixar a Ferramenta: Garanta que a ferramenta esteja colocada em um local estável e não seja afetada por vibração ou movimento. Veja este artigo para melhores práticas.

PLT 300 - Como funciona a Calibração de Campo

A calibração de campo deve ser acionada manualmente.

O PLT 300 realiza calibração automática de inclinação para manter a posição nivelada, mas ainda é importante executar a calibração de campo regularmente durante o dia de trabalho. Isso garante o alinhamento adequado entre:

o laser EDM
o rastreador de prisma
o caminho óptico do telescópio

A calibração de campo é o processo que mantém todos os sistemas alinhados e centralizados.

Uma vez que a configuração esteja completa, nenhuma ação manual adicional é necessária. A ferramenta completa a calibração automaticamente.

Passo 1: Abra o Aplicativo

Localize o ícone de calibração no tablet e selecione-o para iniciar o processo:

A ferramenta indicará que uma calibração de bloqueio automático está sendo realizada. Isso significa que o sistema irá travar na placa de calibração POA 31 e não buscará um prisma ou outro alvo.

Nota importante: Se a placa de calibração POA 31 estiver danificada ou desgastada na superfície de calibração, substitua-a.
A calibração precisa depende da leitura correta da placa.

Use a câmera para mirar precisamente na placa de calibração e pressione a marca de verificação verde para começar (

Passo 2: Aguarde a Conclusão da Calibração

Afastar-se da ferramenta e garantir que haja uma linha de visão clara para a placa de calibração.

Durante a calibração, o laser se moverá pela placa vertical e horizontalmente. Este processo é realizado em ambas as orientações do telescópio (tecnicamente chamadas de "face 1" e "face 2").

Isso permite que o sistema:

avalie completamente o alinhamento angular
alinhe o EDM e o rastreador de prisma com o caminho óptico

Passo 3: Observe seus Valores

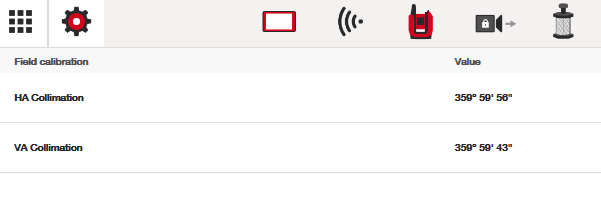

Após executar uma calibração, o PLT 300 exibe os valores de colimação HA e VA.

HA descreve o alinhamento na direção horizontal da esquerda para a direita
VA descreve o alinhamento na direção vertical de cima para baixo

Esses valores mostram pequenos deslocamentos angulares entre os sistemas internos de medição, como o laser, o rastreador de prisma e o caminho óptico.

Entendendo os Valores

É importante entender: esses valores não são erros; são medições. Nenhum sistema mecânico ou óptico permanece perfeitamente alinhado o tempo todo. Mesmo sob condições ideais, sempre haverá:

tolerâncias de fabricação muito pequenas
pequenas variações durante a configuração
influências ambientais menores, como vibração ou iluminação

O PLT 300 identifica essas pequenas diferenças, as mede cuidadosamente e as corrige automaticamente. Tecnicamente, quando uma calibração é executada, o sistema:

Compara como cada sistema interno observa o mesmo ponto de referência
Calcula a pequena diferença entre essas observações
Aplica uma correção para que todos os sistemas fiquem alinhados novamente

O valor mostrado ao final da calibração do PLT 300 é simplesmente a correção que foi aplicada, indicando que a calibração foi bem-sucedida.

Interpretando os Resultados

Um valor próximo a 0 ou 360 graus significa:

o sistema detectou apenas um deslocamento muito pequeno
o sistema corrigiu esse deslocamento
o sistema está agora devidamente alinhado

Graus/Minutos/Segundos:

Na captura de tela acima, você vê valores em Graus (°), Minutos ('), e Segundos (") representando as correções angulares para o Ângulo Horizontal (HA) e o Ângulo Vertical (VA). Para HA, a correção indica 4" de ângulo (≈ 0,0011°). Essas são pequenas correções que a ferramenta faz dentro das suas tolerâncias projetadas.

O que fazer se a Calibração Falhar?

A calibração pode falhar, mas isso geralmente é causado por condições de estabilidade ou de configuração, e não por falhas internas de hardware.

As causas comuns incluem:

movimento da ferramenta
vibração
configuração instável
nivelamento incorreto

Consulte os artigos relacionados para orientações sobre como melhorar a estabilidade e a configuração: mitigação de vibração e ajuda para erros da ferramenta.

Se todas as condições de configuração foram verificadas e a calibração ainda falhar, entre em contato com o suporte Hilti.
