Importera och exportera punkter: Så här gör du

Vad är "punkter" i HCL?

Det finns många olika punkttyper som kan lagras i en HCL-projektfil (känd som en HPL30): Kontrollpunkter, Layoutpunkter, Uppmätta punkter, Uppstakade punkter och Stationspunkter.

Kontrollpunkter: Punkter som används för att ställa in ett verktyg, som beskrivs i denna artikel.

Layoutpunkter: Punkter som kan läggas ut på specifika koordinatpositioner, som beskrivs i denna artikel.

Uppmätta punkter: Punkter som har mätts (istället för lagts ut) av huvudenheten efter stationering, som beskrivs i denna artikel.

Uppstakade punkter: Layoutpunkter som har stakats ut eller registrerats på exakt den plats där de lades ut, som förklaras i layoutpunktsartikeln nämnd ovan.

Stationspunkter: Platser där din station har fastställt sin koordinatposition efter stationering, som diskuteras i denna artikel.

När du importerar punkter till ett projekt för första gången är de enda punkter du tekniskt sett kan importera "Layoutpunkter" och "Kontrollpunkter." Anledningen till detta är att dessa är de enda punkttyper som är relevanta för nya projekt - alla andra punkttyper handlar om punkter som skapas efter att verktyget har använts för att mäta.

Observera att du alltid kan redigera din punktlista efter att du importerat den direkt på surfplattan.

I vilken filtyp lagras punkter?

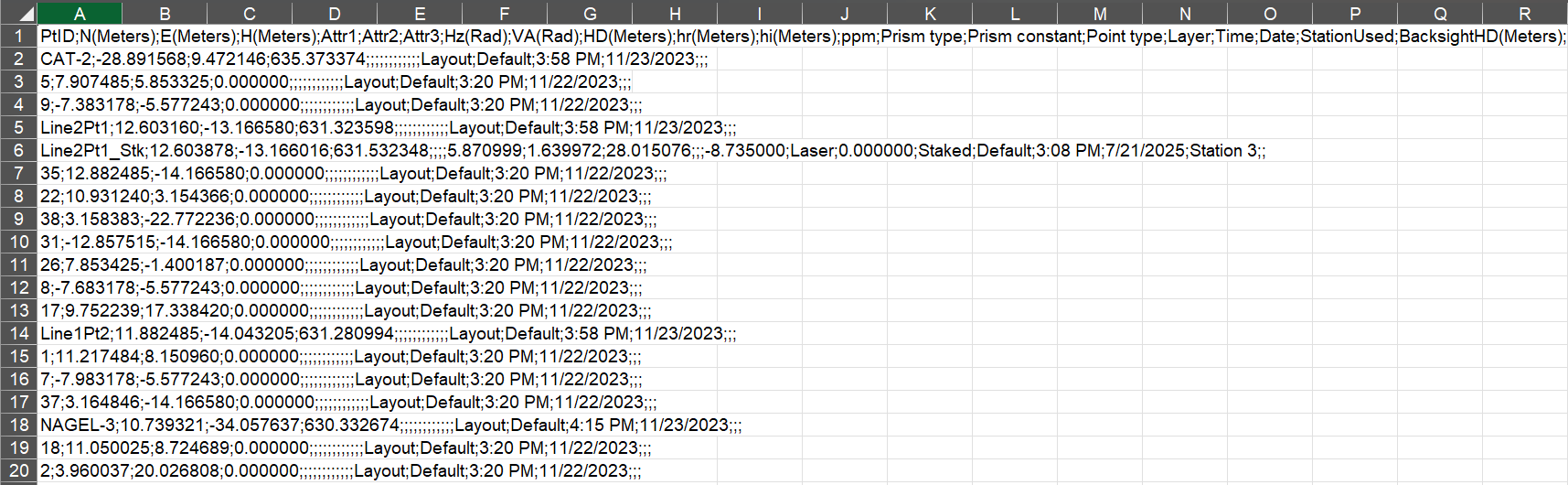

Punktfiler, när de importeras eller exporteras separat, lagras som csv- eller txt-filer. Om du inte är bekant med denna filtyp för att lagra information kan det se lite konstigt ut till en början. Nedan är en skärmdump av ett exempel på hur denna fil ser ut när den öppnas:

Om du kan läsa den översta raden i en CSV-fil kommer du att märka att det finns kategorier som förklarar vilken typ av data som presenteras, och varje värde är separerat med någon form av skiljetecken (i detta fall ett ";"). Den viktigaste datan i en punktfil är Punktnamnet (PtID) och koordinatvärdena för den punkten (Östlig koordinat, Nordlig koordinat och Höjdkoordinat).

All annan information i CSV-filen för dina punkter är extra information som kan vara hjälpsam, men vanligtvis är det koordinatinformationen som är mest avgörande.

Hur importerar man punkter till ett projekt?

Du kan importera punkter antingen som "Kontrollpunkter" eller "Layoutpunkter", och verktyget behöver bara en standardformaterad csv/txt-fil för att göra detta. Utöver punktnamn och koordinater, om csv/txt-filen exporterades från Hilti-programvara, kommer punktattribut (om tillämpligt) att importeras, och om kontrollpunkter importeras kan höjd på stång och prismatypinformation importeras. All annan information som kan finnas i CSV-filen kommer att ignoreras vid import.

Dessutom kommer programvaran att registrera tid och datum för när punkterna importerades/skrevs in för din referens i rapportering.

För en ren punktimport rekommenderas att du granskar din punktfil och verifierar att varje punkt har ett unikt namn. Även om programvaran kan upptäcka punkter med dubblettnamn kan du fortfarande stöta på fel.

Nedan går vi igenom hur du formaterar din importfil, sedan hur du importerar layoutpunkter, följt av kontrollpunkter.

Så här importerar du Steg 1: Skaffa rätt format för din punktfil

Den branschstandardiserade csv/txt-filen är formaterad så här:

"POINT NAME;N Coordinate;E Coordinate;H Coordinate"

Medan exemplet ovan använder semikolon (";") som skiljetecken för mina värden, kan du använda valfritt skiljetecken.

Så här importerar du Steg 2: Öppna projektet

Välj projektet du vill importera punkterna till från projektskärmen:

Så här importerar du Steg 3: Importera layoutpunkter

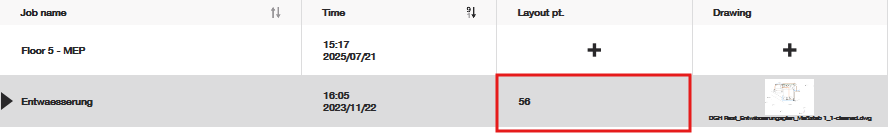

Om du importerar layoutpunkter, öppna projektet för att visa jobben som finns i det. Klicka sedan helt enkelt på rutan som representerar layoutpunkterna för det jobb du behöver importera punkterna till:

Ange att du avser att importera punkter till detta jobb:

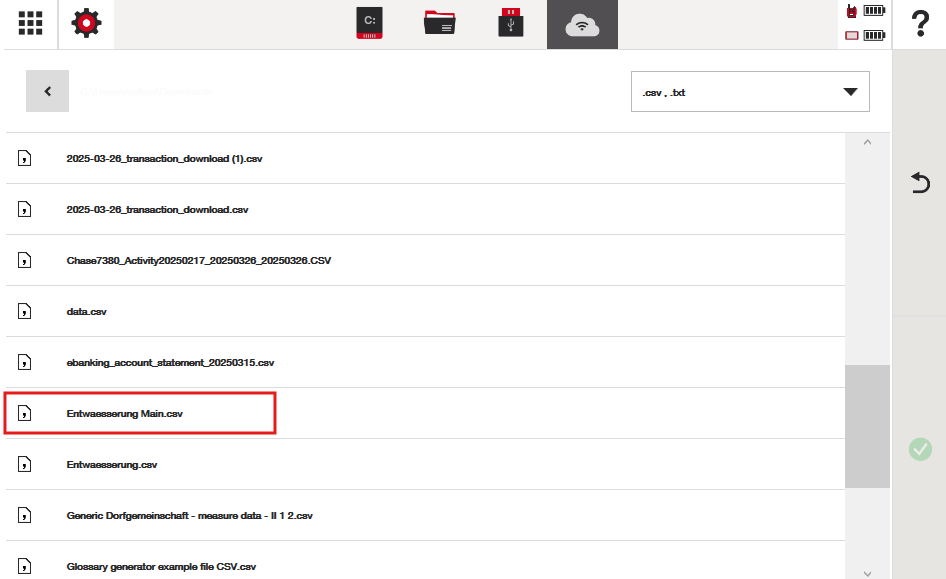

Hitta filen från den nödvändiga sökvägen och tryck på den gröna bocken:

Så här importerar du Steg 4: Välj rätt format för din fil

Programvaran kommer att försöka analysera den data du importerar och identifiera vilka enheter som används samt i vilken koordinatordning dina punkter är placerade. Du kan alltid justera eller ändra dessa alternativ till rätt format i fönstret "Importdetaljer" på höger sida av skärmen:

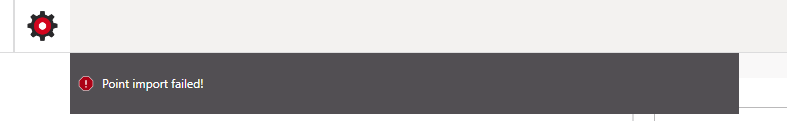

Om något är fel med formateringen du valt får du ett felmeddelande. Vanligtvis kan en enkel ändring av avgränsaren (eller skiljetecknet) i din data hjälpa till att lösa detta fel:

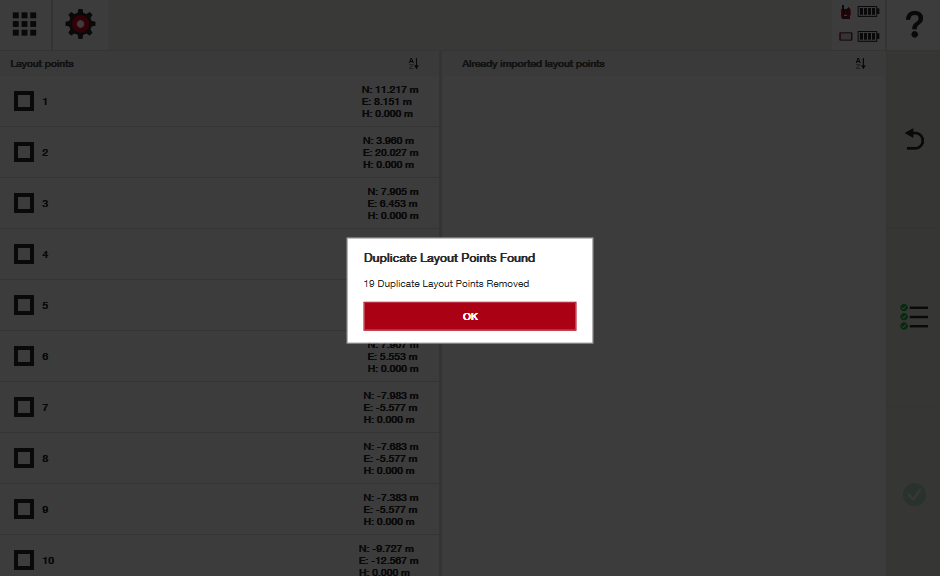

Om programvaran identifierar att det finns punkter i csv-filen som är dubbletter både i namn och koordinat, kommer den att ta bort dubbletterna och meddela dig. Observera att det starkt rekommenderas att du granskar din punktlista innan import för att ta bort eller ändra punkter med samma namn. Det hjälper till att göra importprocessen smidigare och minskar risken för fel:

Om programvaran märker att det finns punkter som redan finns i ditt jobb med samma namn, kommer den att fråga hur du vill fortsätta, antingen behålla den gamla punkten eller ersätta den med den nya:

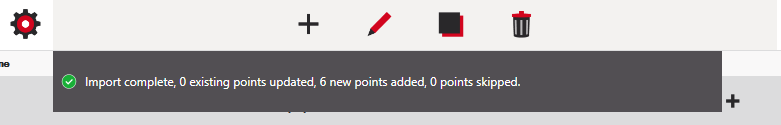

När importen är klar ser du ett meddelande som förklarar att den lyckades:

Så här importerar du Steg 5: Importera kontrollpunkter

Om du importerar kontrollpunkter klickar du helt enkelt i rutan som representerar kontrollpunkterna från startsidan för projektet:

Skiljer sig processen för import av kontrollpunkter från layoutpunkter?

Ja - men bara lite. När du importerar kontrollpunkter kan du importera prismainformation och höjd på stång från en csv/txt-fil som exporterats från Hilti-programvara. Du får också möjlighet att redigera prismadetaljer per punkt innan importen slutförs.

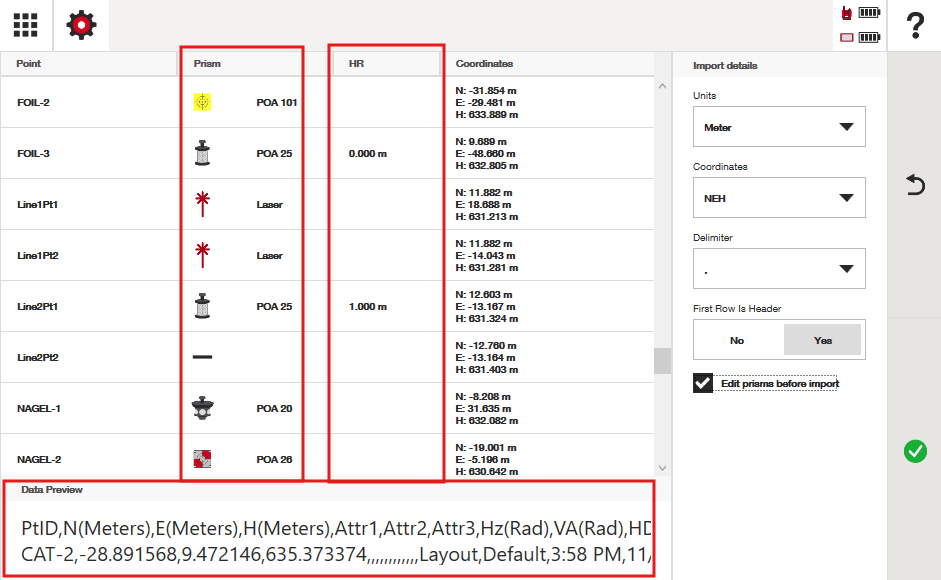

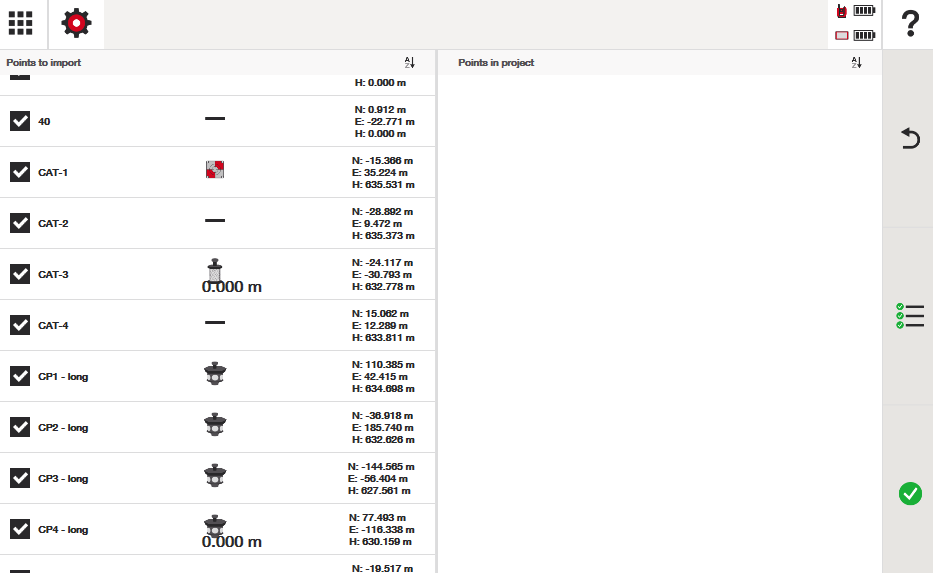

Notera hur importskärmen för kontrollpunkter visar mer data: prismatyp, höjd på stång och en förhandsvisning av all din csv/txt-punktdata:

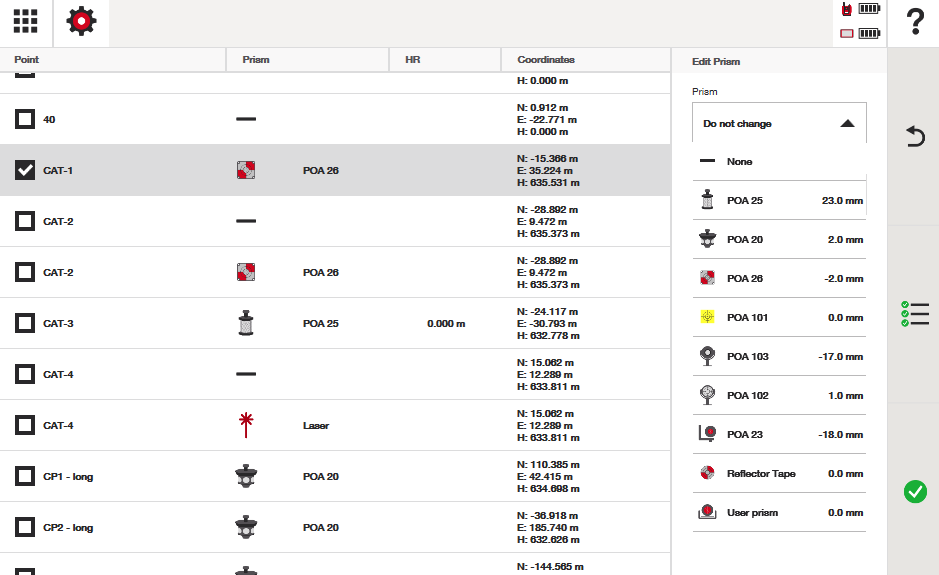

Med alternativet "redigera prismor före import" aktiverat kan jag också justera all information jag behöver:

När redigeringen är klar, tryck på den gröna bocken för att lämna prismaredigeringsmenyn. Punktimportprocessen är sedan densamma som för layoutpunkter ovan, men du ser prismorna och höjden på stången på skärmen som gäller för punkterna också:

Vad gör du om du får ett "fel vid öppning av jobb" efter punktimport?

Om du får ett felmeddelande om att jobbet inte kan öppnas efter att du importerat dina punkter beror det sannolikt på att det finns en punkt som har samma namn som en annan, men olika koordinat. Gå tillbaka till din punktlista och granska dina punkter sorterade efter punktnamn. Radera eller ändra punkter med dubblettnamn, särskilt om du märker att de har samma namn men olika koordinater. Programvaran kan ha missat dubblettpunkter om punkten hade samma namn som en annan men olika koordinater, vilket orsakar ett fel.

Hur mycket data från CSV/TXT-filen importeras utöver bara koordinaterna?

Om du importerar en csv/txt-fil som exporterats från Hilti-baserad programvara kan du även hämta punktattributinformation, om tillämpligt, för dina punkter. Dessutom kan du endast vid import av kontrollpunkter importera höjd på stång och prismainformation per punkt. Observera att prism- och höjd på stång-information inte importeras vid import av layoutpunkter.

Hur exporterar man punkter från ett projekt?

Gå till din projektmeny och välj det projekt du vill exportera punkter från:

Härifrån kan du trycka på området där det står "kontrollpunkter" och exportera endast kontrollpunkterna från ett projekt:

Eller så kan du exportera punkter från ett visst jobb inom ett projekt:

När du trycker på layoutpunktkolumnen i jobbmenyn ser du alternativet att bestämma vilka punkter du vill exportera, och det visar hur många av varje punkttyp som finns tillgängliga för export i det jobbet:

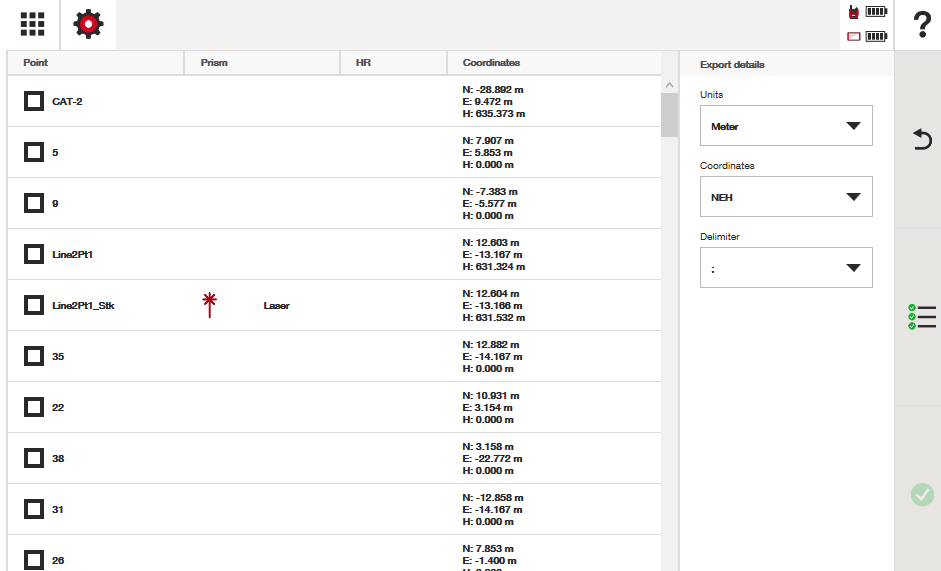

Efter att ha gått vidare får du ett fönster till för att specificera vilka punkter du vill exportera samt klargöra hur csv/txt-filen ska se ut: vilka ENHETER du vill att punkterna ska visas i, vilken KOORDINATORDNING du vill att punktvärdena ska ha, och vilket AVGRÄNSNINGSTECKEN (SEPARATOR) du vill använda för dina värden:

Du kan välja punkterna en och en, eller använda "välj alla"-knappen längst till höger på skärmen.

När punkterna har exporterats sparas de som en CSV-fil.

Vilken data exporteras i CSV- eller TXT-filen med punktdata?

När du öppnar en CSV med din punktdata ser du att mycket information sparas per punkt, allting som kan vara mycket hjälpsamt när du går igenom ditt projekt och vad som har mätts eller lagts ut.

PtID: det exporterade punktnamnet
N,E,H-koordinater: koordinatinformationen för var punkten var belägen
Attr1-4: attribut som är kopplade till punkten, om några. Dessa läggs in manuellt av slutanvändaren.
"Hz och VA" (Rad): de registrerade vinklarna från huvudenheten, mätta i radianer, när en punkt mättes eller stakades ut. Radianer används här vid dataexport eftersom det vanligtvis är lättare att integrera radianinformation i annan programvara om det behövs.
HD (Horistontellt avstånd): exakt horisontellt avstånd från totalstationen till punkten som stakades ut eller mättes. HD tar inte hänsyn till lutning, bara det tvådimensionella horisontella avståndet.
HR (Höjd på stång): höjden på prismastången som användaren manuellt skrev in (om tillämpligt) när en punkt mättes eller stakades ut.
HI (Höjd på instrument): höjden på totalstationen som användaren manuellt skrev in (om tillämpligt) när en punkt mättes eller stakades ut. Detta är något som endast syns om en stationhöjd skrevs in vid inställning av stationhöjd under stationering.
PPM (Parts per Million): talet ppm som justerats manuellt av slutanvändaren i verktygets PPM-inställningar - ett tal som justerar fel från omgivande väderförhållanden.
Prismatyp: prismatypen som användes av användaren när en punkt stakades ut eller registrerades
Prismakonstant: konstanten för prismat som användes vid mättillfället. Kom ihåg att varje prisma har någon form av konstant som hjälper totalstationen att beräkna prismats centrum efter att den anslutit till det.
Punkttyp: en indikator på vilken typ av punkt det är (stakad, layout, kontroll, station eller uppmätt)
Lager: det CAD-lager som punkten sparats på. Detta gör det möjligt för slutanvändaren att identifiera eller sortera relevanta punkter från csv-filen.
Tid: tidpunkten på dagen då punkten sparades
Datum: datumet då punkten sparades. Observera - tid och datum kan hjälpa till att spåra produktivitet eller säkerställa att arbete utförts vid/innan en viss tidpunkt (för konfliktlösning)
StationUsed: Stationsnumret som användes för att mäta eller staka ut punkten. Detta hjälper till med felkorrigering eller felsökning, som att upptäcka vilka punkter som mättes korrekt respektive inkorrekt och vilken station som användes mellan dessa. Det är klokt att behålla "stationspunkter" som används genom hela ditt projekt, eftersom om du tar bort stationspunkter förloras den stationsinformationen från de punkter som mättes med dem. Du kommer till exempel inte kunna se vilken station som användes för att mäta vissa punkter.

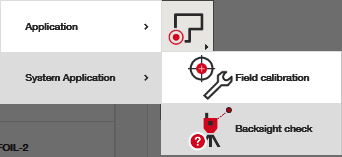

BacksightHD: Avståndet tillbaka till den första kontrollpunkten som användes under stationering. Observera att du när som helst kan kontrollera vilken som helst sparad kontrollpunkt i din punktfil som en backsight-kontroll genom att helt enkelt utföra en "backsight check."
